Производитель: Aardvark
Тип устройства: Профессиональная 24-битная многоканальная система записи (PCI Host карта + внешний блок конвертеров)
Год выпуска: 2000
Разрядность: 24 бит (повсеместно)
Макс. частота дискретизации: 48 кГц (с возможностью работы на 96 кГц в поздних версиях драйверов?)
Интерфейс: PCI (проприетарный кабель к блоку)
Цена на момент релиза: $969
¶ Обзор
Aardvark Aark24 — это вершина развития линейки Aark, система, вобравшая в себя все лучшее от предыдущих моделей (Aark 20/20 и 20/20+) и добавившая ключевое усовершенствование: полноценный 8-канальный оптический интерфейс ADAT с поддержкой синхронизации. Это превратило Aark24 в идеальный интерфейс для студий, построенных вокруг ADAT-рекордеров.
На момент выхода Aark24 предлагала уникальное сочетание: 24-битные преобразователи, 10 входов и 10 выходов (8 аналоговых + 2 цифровых стерео), встроенный ADAT I/O с синхронизацией, Word Clock, MIDI и гибкий программный микшер. Всё это было упаковано в проверенный корпус с выносными конвертерами, обеспечивающими исключительное качество звука.
Ключевая особенность: Первая система Aardvark со встроенным 8-канальным ADAT интерфейсом, что позволяло напрямую подключать ADAT-рекордеры без дополнительных плат расширения.
Оценка: В обзорах Aark24 называли системой, способной дать фору Pro Tools по качеству звука при цене в 10 раз ниже.

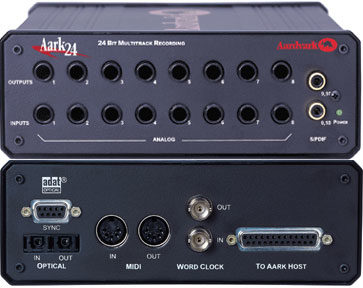

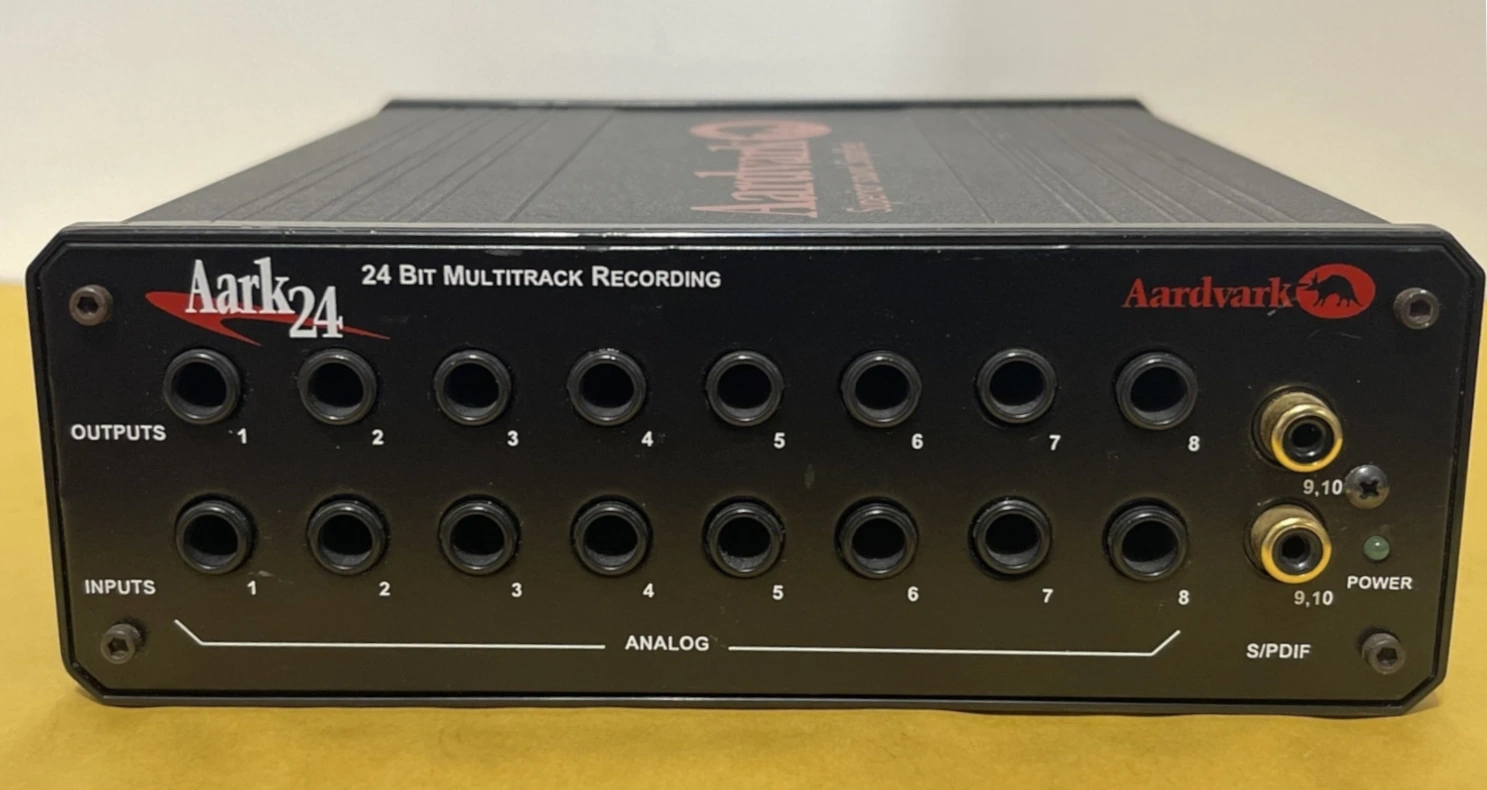

Вид спереди

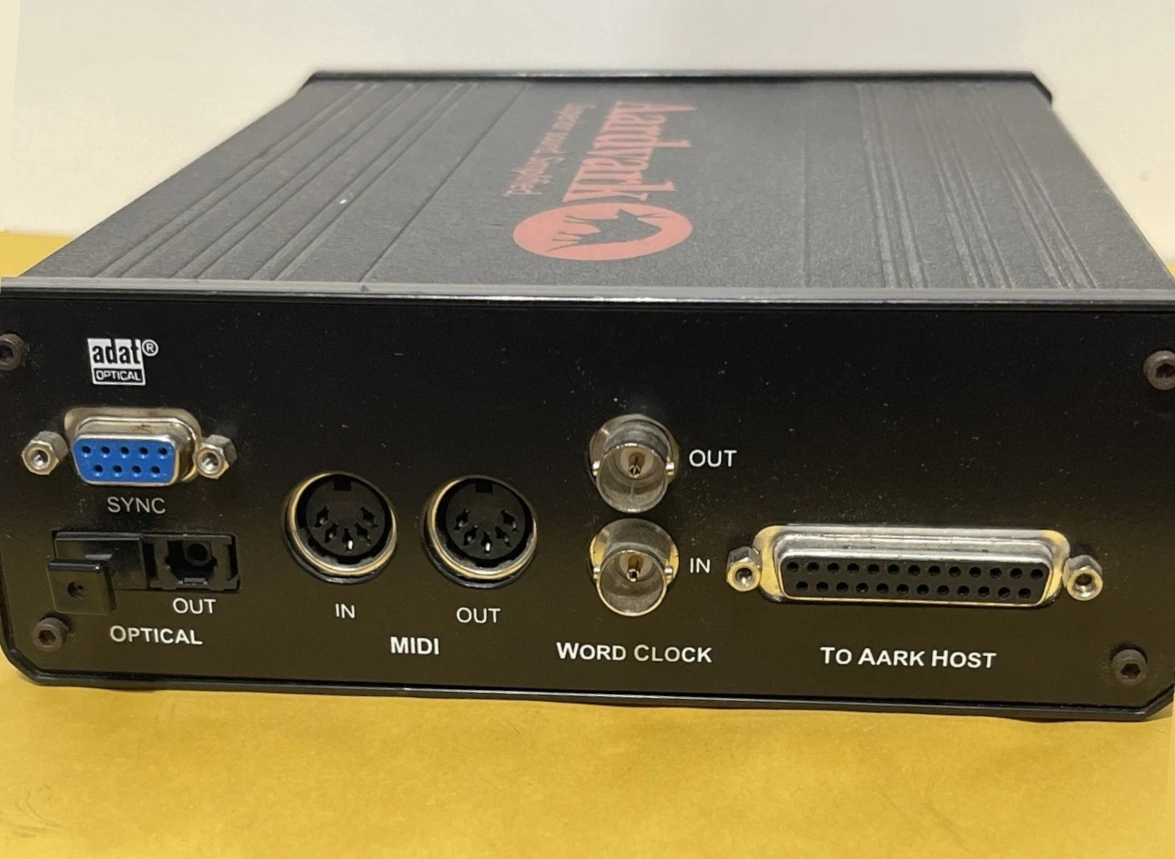

Вид сзади
¶ Ключевые особенности
¶ По сравнению с Aark 20/20+
| Новая функция | Описание |
|---|---|
| 24-битные преобразователи | Полный 24-битный тракт (вместо 20 бит) |
| Встроенный ADAT Optical I/O | 8-канальный цифровой интерфейс (переключается с TOSLINK) |
| ADAT Sync | Вход и выход для синхронизации с ADAT-рекордерами |
| 24-битный DSP | Более мощный процессор для управления панелью |
| Унифицированный дизайн | Все интерфейсы в одном блоке без опциональных плат |
¶ Основные возможности
- 10 входов / 10 выходов 24 бит: 8 аналоговых + стерео S/PDIF + 8-канальный ADAT (переключение режимов)
- Аналоговые входы/выходы: 8 x 1/4" TRS (симметричные/несимметричные), индивидуальное переключение +4 dBu / -10 dBV.
- Цифровые интерфейсы (три формата):
- ADAT Optical: 8 каналов (переключается через панель управления)
- S/PDIF коаксиальный: RCA, 2 канала
- S/PDIF оптический: TOSLINK, 2 канала (тот же разъем, что и ADAT, с переключением режима)
- Синхронизация:
- Word Clock In/Out (BNC)
- ADAT Sync In/Out (9-контактный разъем)
- MIDI: Вход и выход (5-pin DIN)
- DSP: 24-битный процессор для управления мониторным микшером и маршрутизацией.
- Масштабирование: До 4 систем в одном компьютере (до 40 входов/выходов).
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (симметричные/несимметричные) |
| Количество | 8 входов + 8 выходов |
| Номинальные уровни | Индивидуально переключаемые +4 dBu / -10 dBV |
| THD+N | 0.002% |
| Разрядность АЦП/ЦАП | 24 бит |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Каналы | Примечание |
|---|---|---|---|
| ADAT Optical | TOSLINK | 8 | Переключается через Control Panel |
| S/PDIF коаксиальный | RCA | 2 | Всегда доступен |
| S/PDIF оптический | TOSLINK | 2 | Тот же разъем, что и ADAT (режим переключается) |
| ADAT Sync | 9-pin D-sub | N/A | Синхронизация с ADAT-рекордерами |
| Word Clock | BNC | N/A | Вход и выход |
| MIDI | 5-pin DIN | N/A | Вход и выход |
¶ Опциональные интерфейсы (дополнительно)
| Интерфейс | Тип | Описание |
|---|---|---|
| AES/EBU | XLR | Профессиональный цифровой стерео интерфейс |
| TDIF | Отдельная PCI плата (Aark TDIF) | Интерфейс для TASCAM цифрового оборудования |
¶ Преобразователи и DSP
| Параметр | Значение |
|---|---|
| Разрядность АЦП/ЦАП | 24 бит |
| DSP | 24 бит (для управления и мониторинга) |
| Качество звука | "Some of the best sounding digital recordings I've ever heard" — из обзора |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Процессор: Pentium
- ОЗУ: 64 МБ
¶ Рекомендованные
- Процессор: Pentium II/III 300+ МГц
- ОЗУ: 128+ МБ
Драйверы: Windows 95/98, ASIO, ASIO2. Поддержка DirectSound обещана в следующем обновлении драйверов. Драйверы для Mac отсутствовали.
¶ Программное обеспечение (Aark Manager Control Panel)
Панель управления Aark24 является ключевым элементом системы, предоставляя полный контроль над всеми функциями.
¶ Основные возможности
- Мониторинг сигналов: Визуальный контроль входных и выходных уровней.
- Маршрутизация (Signal Routing): Гибкая настройка путей прохождения сигналов между входами, выходами и мониторной шиной.
- Мониторный микшер (Monitor Buss): Создание мониторных смесей с нулевой задержкой (zero-latency cue monitoring) без внешнего микшера. Управление уровнями и панорамой для каждого входа независимо от записываемого сигнала.
- Управление тактовой синхронизацией (Clock Sync): Выбор внутреннего или внешнего (Word Clock, ADAT Sync, S/PDIF) источника синхронизации.
- Настройка ASIO буфера: Регулировка размера буфера для оптимизации задержек.
- Переключение режимов ADAT/TOSLINK: Выбор между 8-канальным ADAT и 2-канальным оптическим S/PDIF для оптического разъема.
¶ Уникальность
Как отмечалось в обзорах: "The Manager is really what makes the Aark 24 special. It allows you to set up zero-latency cue monitoring without the need for an external mixer. You can control the levels and panning of the various inputs (independent of what is being recorded) and rout the monitor mix to any of the 10 outputs. This flexability to set up complex monitor mixes sets the Aark 24 apart from most other audio cards."
¶ Комплектация ПО
- SEK'D Samplitude Basic — профессиональная программа для многодорожечной записи и редактирования.
- Позднее в комплект также вошел Steinberg Cubase LE (упоминается в маркетинговых материалах).
- Драйверы Aark24
- Aark Manager Control Panel
¶ Качество звука
¶ Субъективная оценка (из пользовательского обзора)
Aark24 получила исключительно высокие оценки за качество звука:
- Лучшие цифровые записи: "Recordings I've done with the Aark 24 have been some of the best sounding digital recordings I've ever heard, and are certainly the best I've ever recorded."
- Низкий уровень шума: "The analog sections of the card (the converters, etc.) are some of the quietest I've ever heard."
- Естественность: "The sound is always natural, clear, and uncolored."
- Детальность: "I never got that flat, 'I've been recorded on a computer' sound. When I record drums with a room mic, you can really hear the room; the differences between a Strat and a Les Paul become obvious."
- Сравнение с Pro Tools: "Sound-wise, I believe it annihilates Pro Tools. When run on a fast computer, I'm willing to say that the Aark 24/Cubase combination will give any Pro Tools system a run for its money."
¶ Факторы качества
- Выносные конвертеры: Все аналоговые сигналы обрабатываются в металлическом внешнем блоке, вдали от шумов компьютера.
- Экранированная PCI-карта: Host-карта также защищена экраном (редкость для того времени).
- Легендарная технология тактирования: Наследие Aardvark в области low-jitter clock генераторов.
¶ Конструкция и особенности
¶ Внешний блок
- Прочный металлический корпус.
- Передняя панель: 8 аналоговых входов/выходов (джек), оптические разъемы (ADAT/TOSLINK), MIDI In/Out.
- Задняя панель: разъем для подключения к PCI-карте (25-контактный кабель, 6 футов / ~1.8 м), Word Clock In/Out (BNC), ADAT Sync In/Out (9-контактный), разъемы для опциональных интерфейсов.
¶ PCI Host карта
- 24-битный DSP.
- Полностью экранирована для защиты от электромагнитных помех внутри компьютера.
¶ Питание
Внешний блок получает питание от компьютера через соединительный кабель (аналогично предыдущим моделям).
¶ Применение
Благодаря полноценному ADAT интерфейсу и гибкой синхронизации, Aark24 идеально подходила для:
- ADAT-ориентированных студий: Прямое подключение к ADAT-рекордерам (Alesis ADAT XT, LX20 и др.) с полной синхронизацией.
- Профессиональной записи: Использование 8 аналоговых каналов с симметричным подключением (+4 dBu) для студийного оборудования.
- Гибридных систем: Интеграция аналогового, ADAT и MIDI оборудования в единую компьютерную студию.
- GigaSampler: По-прежнему отличный выбор для многоканального вывода программного семплера.
¶ Дополнительные аксессуары (опционально)
| Аксессуар | Описание |
|---|---|
| Цифровой интерфейс AES/EBU | Подключается к внешнему блоку, добавляет профессиональный XLR интерфейс |
| Aark TDIF | Отдельная PCI-плата для подключения к оборудованию TASCAM (например, DA-88) |
| 19" Rack Mount (одинарный) | Комплект для установки одного внешнего блока в рэковую стойку |
| 19" Rack Mount (двойной) | Комплект для установки двух блоков Aark24 рядом в одну рэковую стойку |
¶ Совместимость с программным обеспечением
Aark24 совместима со всеми популярными программами благодаря ASIO и MME драйверам:
- Steinberg Cubase VST/32, Nuendo
- SEK'D Samplitude 2496
- Cakewalk Home Studio, Sonar
- Emagic Logic Audio
- Syntrillium Cool Edit Pro 2000
- Native Instruments (Reaktor, и др.)
- NemeSys GigaStudio
- Propellerheads Reason
Примечание: Отсутствие DirectSound драйверов на момент релиза ограничивало производительность с некоторыми софтовыми синтезаторами, но обновление с поддержкой DirectSound ожидалось в ближайшее время.
¶ Маркетинговые материалы (Цитаты)
"Achieving superior sound requires simple, foolproof gear. That's why studio pros worldwide trust Aardvark digital audio products to always deliver natural, dynamic sound."
"Built upon a decade of experience in engineering high-end digital audio gear, the Aark24's premium 24-bit outboard A/D converters and innovative design give your sound supreme clarity and precise accuracy. You'll notice the difference in any recording session where sonic excellence is an absolute must."
"In addition to phenomenal sound quality, the Aark24 is versatile enough to interface your PC with any gear in your studio. The standard ADAT I/O and ADAT Sync make the Aark24 the perfect complement to any ADAT-based studio, while the Word Clock I/O allows it to sync your entire studio to Aardvark's legendary clocking technology!"
"No other audio system can turn your PC into a professional workstation as easily as the Aark24. Simply put, the Aark24 brings multi-channel audio to your PC with superior resolution and amazing sound quality."
¶ Сравнение с предыдущими моделями Aardvark
| Модель | Аналог | Цифровые интерфейсы | Особенности |
|---|---|---|---|
| Aark 20/20 (1998) | 20 бит, -10 dBV | Коаксиальный S/PDIF | Первая модель |
| Aark 20/20+ (1999) | 20 бит, +4/-10 dBV | Коакс. + Оптич. S/PDIF, MIDI | Добавлены симметрия, MIDI, опции ADAT/TDIF |
| Aark24 (2000) | 24 бит, +4/-10 dBV | ADAT, S/PDIF коакс/оптик, Word Clock, MIDI, ADAT Sync | Встроенный ADAT, полный 24-бит тракт |
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 8 x 1/4" TRS (симм./несимм., +4 dBu / -10 dBV) |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм., +4 dBu / -10 dBV) |
| Цифровые интерфейсы | ADAT Optical (8 каналов), S/PDIF коаксиальный (RCA), S/PDIF оптический (TOSLINK) |
| Синхронизация | Word Clock In/Out (BNC), ADAT Sync In/Out (9-pin) |
| MIDI | Вход / Выход (5-pin DIN) |
| Опционально | AES/EBU, TDIF (отдельная PCI плата) |
| Разрядность | 24 бит (везде) |
| Частоты дискретизации | 32, 44.1, 48 кГц |
| DSP | 24 бит |
| Полный дуплекс | 10 in / 10 out (8 аналог. + 2 цифр. или 8 ADAT + 2 аналог. в различных комбинациях) |
| Макс. систем в комплексе | До 4 (40 in / 40 out) |
| Питание | От PCI-карты через соединительный кабель |
