Производитель: Aardvark
Тип устройства: Профессиональная система записи (PCI карта + внешний коммутационный блок)
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (проприетарный кабель к блоку)
Цена на момент релиза: $765
¶ Обзор
Aardvark Direct Pro 24/96 — это первая модель в линейке Direct Pro, которая произвела фурор на рынке домашних студий, предложив комбинацию качественных микрофонных предусилителей и аппаратных DSP-эффектов в едином, хорошо экранированном решении. До появления этой системы музыканты были вынуждены либо мириться с посредственным качеством встроенных предусилителей звуковых карт, либо приобретать отдельные предусилители и внешние процессоры.

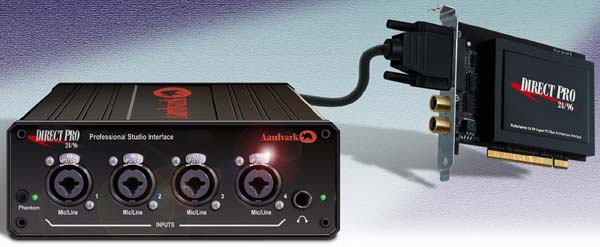

Aardvark, имевшая репутацию производителя студийных генераторов тактовой синхронизации (Word Clock), применила свой опыт для создания системы, где все чувствительные аналоговые компоненты (предусилители и преобразователи) вынесены во внешний блок с массивным алюминиевым корпусом толщиной 3 мм, а PCI-карта тщательно экранирована для защиты от помех внутри компьютера.
Ключевая особенность: Первая система, предлагающая 4 микрофонных/линейных входа, 24/96 качество и DSP-эффекты (компрессор, 3-полосный EQ, ревербератор) в одном корпусе, способная заменить внешний микшер и процессоры для домашней студии.

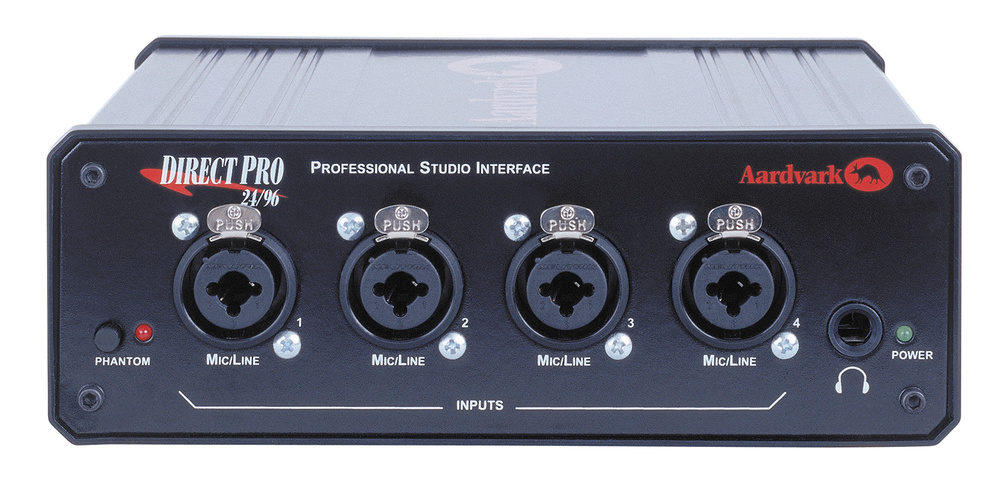

Вид спереди: 4 комбинированных входа Neutrik, выход на наушники, кнопка фантомного питания

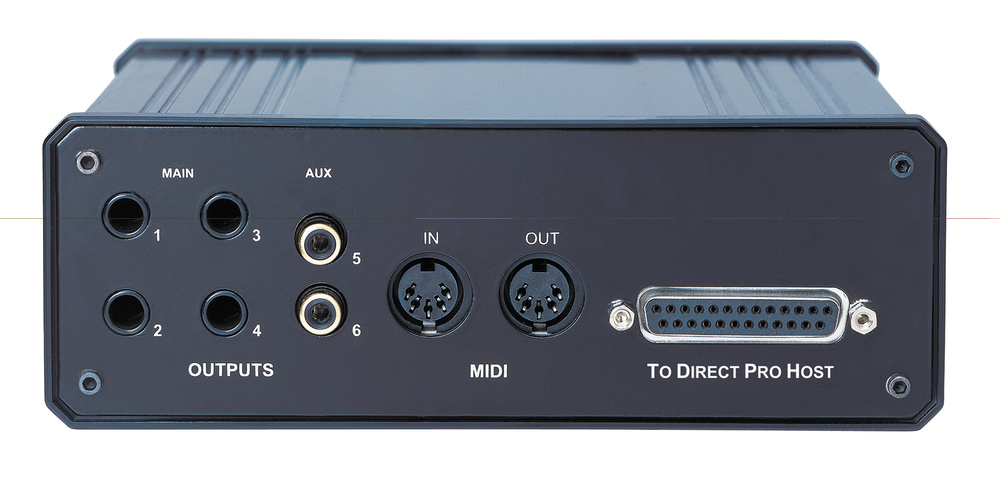

Вид сзади: 4 основных выхода (TRS), 2 дополнительных выхода (RCA), MIDI, разъем для подключения к PCI-карте
¶ Ключевые особенности
- 4 универсальных входа: Комбинированные разъемы Neutrik (XLR/джек) на передней панели.
- XLR: микрофонные предусилители с усилением до 75 дБ.
- TRS: линейные входы (симметричные/несимметричные) с переключением +4 dBu / -10 dBV.
- Фантомное питание: Общая кнопка +48В для всех четырех микрофонных входов.
- 6 аналоговых выходов:
- 4 основных симметричных выхода (TRS, +4 dBu / -10 dBV).
- 2 дополнительных несимметричных выхода (RCA, -10 dBV).
- Выход на наушники на передней панели.
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) на PCI-карте, поддержка 24 бит.
- DSP-эффекты (80 MIPS): Аппаратные эффекты с нулевой задержкой:
- Компрессор (Threshold, Ratio, Attack, Release)
- 3-полосный эквалайзер с полупараметрической серединой (Low: 220Hz полка, Mid: 50Hz-15kHz, High: 8kHz полка)
- Ревербератор (3 типа: Room, Hall, Church)
- Программный микшер: 10-канальный микшер (4 входа + 6 каналов воспроизведения) с возможностью сохранения пресетов.
- Масштабирование: До 4 карт в одной системе (синхронизация через S/PDIF).
¶ Технические характеристики
¶ Аналоговые входы (передняя панель)
| Параметр | Значение |
|---|---|
| Тип разъема | Neutrik Combo (XLR + 1/4" TRS) |
| Микрофонные входы (XLR) | Балансные, 2 кОм, усиление до 75 дБ (переключение LN/MC1/MC2 в софте) |
| Линейные входы (TRS) | 20 кОм, переключение +4 dBu / -10 dBV, усиление до 30 дБ |
| Эквивалентный входной шум (EIN) | -130 dBu (20 Гц - 20 кГц, 150 Ом) |
| Фантомное питание | +48 В (общее для всех 4 входов) |
¶ Аналоговые выходы
| Выходы | Тип разъема | Уровень |
|---|---|---|
| Main 1-4 | 1/4" TRS (симметричные/несимметричные) | +4 dBu / -10 dBV |
| Aux 5-6 | RCA (несимметричные) | -10 dBV |
| Наушники | 1/4" TRS (передняя панель) | Оптимизирован для 60-150 Ом |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Расположение |
|---|---|---|
| S/PDIF | Коаксиальный RCA (вход/выход) | На PCI-карте |
| MIDI | 5-pin DIN (вход/выход) | На задней панели блока |
¶ Преобразователи и DSP
| Параметр | Значение |
|---|---|
| АЦП | 24-бит, 64x передискретизация |
| ЦАП | 24-бит, 128x передискретизация |
| Динамический диапазон (АЦП) | 100 дБ |
| Динамический диапазон (ЦАП) | 110 дБ |
| THD+N | < 0.002% (1 кГц) |
| Частотный диапазон (96 кГц) | 7 Гц - 44 кГц (±0.5 дБ) |
| DSP | 24-бит, 80 MIPS |
¶ Поддерживаемые частоты дискретизации
- 32, 44.1, 48, 96 кГц
Важно: При работе на 96 кГц DSP-эффекты автоматически отключаются, так как процессор полностью загружен обработкой потоков с удвоенной частотой.
¶ Измерения (RMS шум)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -91 dB |
| 24 бит / 44.1 кГц | -93 dB |
| 24 бит / 96 кГц | -96 dB |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Процессор: Pentium 166 МГц
- ОЗУ: 32 МБ
¶ Рекомендованные
- ОС: Windows 98
- Процессор: Pentium II/III 300+ МГц
- ОЗУ: 64-128 МБ
Драйверы: На момент выхода поддерживались Windows 95/98 (MME) и ASIO. ASIO 2.0, Windows 2000/NT драйверы ожидались "весной 2000". DirectSound не поддерживался (только 16 бит). Драйверов для Mac не было.
¶ Конструкция и экранирование

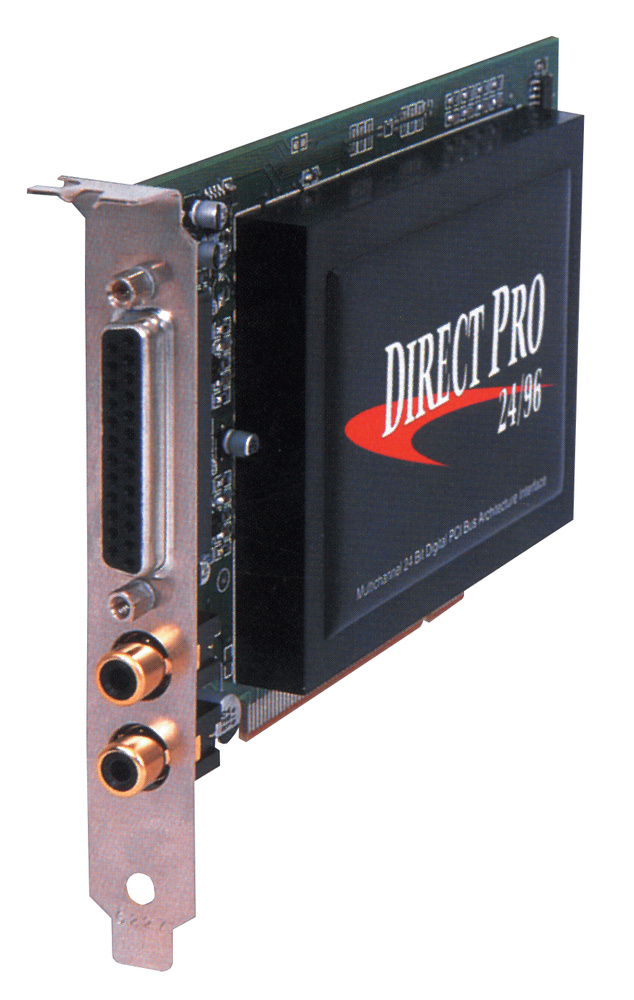

¶ PCI-карта
- Длина: 6 дюймов (~15 см).
- Компоненты, включая DSP, скрыты под залитым смолой экранирующим кожухом.
- На задней планке: S/PDIF вход/выход (RCA) и 25-контактный D-Sub разъем для подключения к блоку.
¶ Внешний блок
- Корпус: литой алюминий толщиной 3 мм (обеспечивает прочность и экранирование).
- Размеры: примерно 2.5 x 7 x 8 дюймов (h x w x d).
- Соединительный кабель: 6 футов (~1.8 м) экранированный, с блокирующимися разъемами.
¶ Рэковые адаптеры (опционально)
- Для установки одного блока в 19" рэк (2U).
- Для установки двух блоков рядом в 19" рэк (2U).

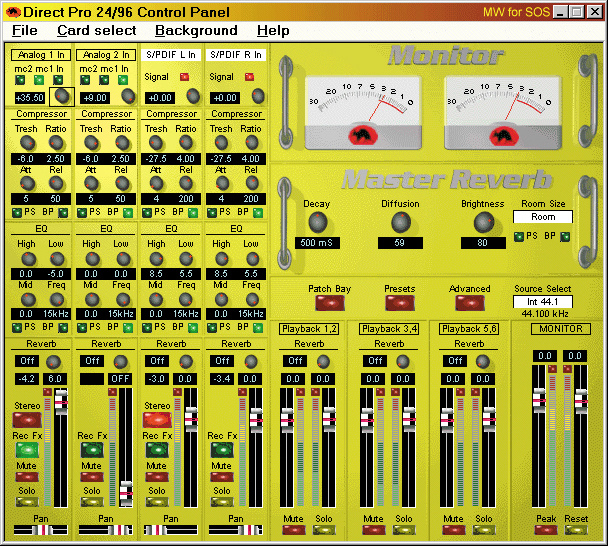

¶ Программное обеспечение (Control Panel)
Панель управления Direct Pro 24/96 является сердцем системы, обеспечивая доступ ко всем функциям DSP и маршрутизации. Интерфейс графически имитирует небольшую консоль и доступен в четырех цветовых схемах (Silver, Gold, Red, Blue).
¶ Основные разделы
¶ 1. Входная секция (Input Selection & Gain Trim)
Для каждого из 4 входов доступно три диапазона усиления, реализованных на аппаратном уровне в аналоговых предусилителях:
- LN (Line): от -14 dB до +9 dB (для линейных уровней)
- MC1: от +32 dB до +55 dB (для близкого расположения микрофонов или слабых линейных)
- MC2: от +52 dB до +75 dB (для очень слабых микрофонных сигналов)
- Trim: Точная подстройка в выбранном диапазоне.
Входы 3 и 4 могут быть переключены на прием сигнала с цифрового входа S/PDIF (с регулировкой цифрового усиления от -12 dB до +24 dB).
¶ 2. Процессоры (Compressor & EQ)
Каждый вход имеет собственный компрессор и эквалайзер.
- Компрессор:
- Threshold (Порог): -36 dB до 0 dB
- Ratio (Соотношение): 1.00 до 11.00
- Attack (Атака): 1 мс до 100 мс
- Release (Релиз): 20 мс до 2000 мс
- 3-полосный Эквалайзер:
- Low (НЧ): 220 Гц, полочный, ±12 dB
- Mid (СЧ): полупараметрический (50 Гц - 15 кГц), ±12 dB
- High (ВЧ): 8 кГц, полочный, ±12 dB

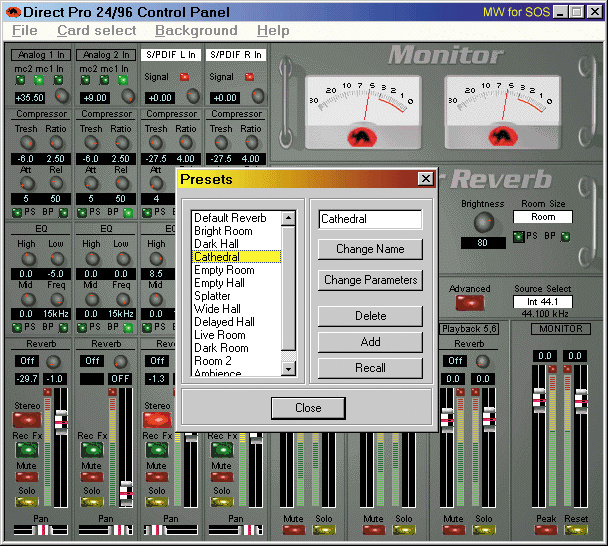

Кнопки BP (Bypass) отключают процессор, PS (Presets) открывают окно сохранения/загрузки пресетов.
¶ 3. Мониторный микшер (Monitor Mixer)
10-канальный микшер (4 входа + 3 стереопары воспроизведения) для создания мониторной смеси с нулевой задержкой.
- Rec FX: Ключевая кнопка, определяющая, записывается сигнал до обработки (выкл) или после компрессора/эквалайзера (вкл).
- Reverb Send: Отправка сигнала в мастер-ревербератор.
- Фейдеры с цифровым отображением уровня, пик-метры.
- Mute, Solo, Pan.
¶ 4. Мастер-ревербератор (Master Reverb)
- 3 алгоритма: Room (комната), Hall (зал), Church (церковь).
- Регулировки: Decay (затухание: 100 мс - 20 с), Diffusion (диффузия), Brightness (яркость).

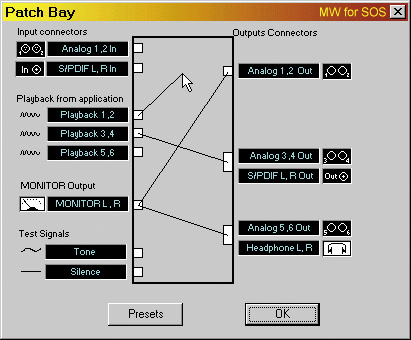

¶ 5. Патчбей (Patchbay)
Графическое окно для маршрутизации сигналов. Доступные источники:
- 2 пары аналоговых входов (или 1 пара + цифровой вход)
- 3 пары каналов воспроизведения (HD Play)
- Выход мониторного микшера
- Тестовый тон (1.4 кГц) и цифровая тишина
Возможные назначения:
- Analog 1,2 Out (Main 1-2)
- Analog 3,4 Out (Main 3-4) + S/PDIF Out (одновременно)
- Analog 5,6 Out (Aux 5-6) + Headphone (одновременно)
¶ 6. Advanced Menu
- Информация о версиях драйвера и DSP.
- Индикатор "PCI bus Efficiency".
- Настройка буфера ASIO (256, 512, 1024 байт) и разрядности (16/24 бит).
- Выбор тактового генератора: Internal (32, 44.1, 48, 96 кГц) или External (S/PDIF).
¶ Качество звука
¶ Субъективная оценка
В тестах прослушивания Direct Pro 24/96 продемонстрировала превосходство над картой Echo Gina (использовавшейся как референс):
- "Effortless quality" — усилие, с которым карта воспроизводит звук.
- "Pin-point stereo imaging" — точная стереокартина.
- Высокое качество преобразователей и, предположительно, улучшенная стабильность тактового генератора (наследие технологий Aardvark).
¶ Микрофонные предусилители
- Тихие и чистые.
- Дискретная схемотехника (8 транзисторов на канал).
- Высокое качество, сравнимое с отдельными предусилителями.
¶ DSP-эффекты
- Эквалайзер: Музыкальный, даже при высоких значениях усиления.
- Компрессор: Полезен для контроля уровней, но отсутствие индикаторов GR (Gain Reduction) требует доверия к слуху.
- Ревербератор: Адекватен для мониторинга, дает полезные пресеты, но не конкурирует с качественными плагинами (может давать металлический призвук).
¶ Комплектация
- PCI интерфейсная карта
- Внешний коммутационный блок
- Экранированный соединительный кабель (6 футов) с блокирующимися разъемами
- Программное обеспечение: SEK'D Samplitude Basic (многодорожечная запись)
- Драйверы Windows 95/98 и ASIO
- Руководство пользователя
¶ Аксессуары (опционально)
- Адаптеры AES/EBU: Пара адаптеров для преобразования S/PDIF (RCA) в профессиональный AES/EBU (XLR).
- Рэковые адаптеры: Для установки одного или двух блоков в 19" рэк (2U).
- Высокоомные адаптеры (Hi-Z): Для подключения электрогитар к микрофонным входам (предлагались дистрибьюторами).
¶ Особенности и ограничения
¶ Режим 96 кГц
- DSP-эффекты отключаются (недостаточно мощности).
- ASIO драйверы на момент релиза не поддерживали 96 кГц (ошибка при выборе).
- MME драйверы работали с 96 кГц (проверено в Wavelab).
¶ Цифровые петли
Тесты S/PDIF показали, что карта не обеспечивает побитово-точную передачу (разница в 1 бит шума), что не критично для большинства пользователей, но важно отметить для пуристов.
¶ Отсутствие частот 88.2 и 11/22 кГц
Не поддерживаются мультимедийные частоты 11 и 22 кГц, а также 88.2 кГц.
¶ Применение
Direct Pro 24/96 идеально подходит для:
- Домашних студий: Замена микшерного пульта, внешних предусилителей и процессоров.
- Вокальных записей: Высококачественные микрофонные предусилители с компрессором и EQ.
- Небольших ансамблей: Одновременная запись до 4 источников (например, вокал + акустическая гитара + 2 синтезатора).
- Портативных систем: Все в одном блоке без необходимости во внешних устройствах.
"The Direct Pro 24/96 should appeal to quite a few musicians who want an all‑in‑one solution to replace an existing small setup of soundcard, mixer, preamps and processors. With only four inputs, it won't suit those recording complete bands, but it should cope with most requirements of a personal studio." — Martin Walker, Sound On Sound
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 4 x Neutrik Combo (XLR/TRS) |
| Аналоговые выходы | 4 x TRS (Main) + 2 x RCA (Aux) + 1 x TRS (наушники) |
| Цифровые интерфейсы | S/PDIF коаксиальный (вход/выход) |
| MIDI | Вход / Выход |
| DSP | 24-bit / 80 MIPS |
| Эффекты | Компрессор, 3-полосный EQ, ревербератор (3 типа) |
| Частоты дискретизации | 32, 44.1, 48, 96 кГц |
| Макс. карт в системе | До 4 |
| Фантомное питание | +48 В (общее для 1-4) |
