Производитель: Aardvark

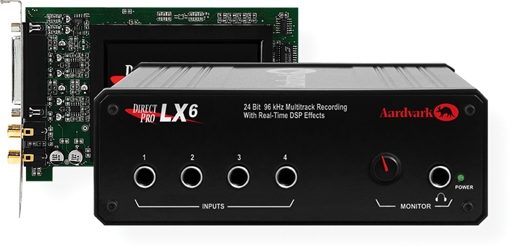

Тип устройства: Компьютерная система записи (PCI карта + внешний коммутационный блок)
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц (с поддержкой 88.2 кГц)
Интерфейс: PCI (проприетарный кабель к блоку)
Цена на момент релиза: $499
¶ Обзор
Aardvark Direct Pro LX6 — это младшая модель в линейке Direct Pro, предлагающая более доступное решение для домашних студий, нуждающихся в качественных аналоговых входах/выходах и, что самое главное, аппаратных DSP-эффектах с нулевой задержкой.
В отличие от старшей модели Q10, ориентированной на многоканальную запись групп, LX6 предлагает конфигурацию 4 входа / 6 выходов и делает ставку на встроенные эффекты: компрессор, трехполосный эквалайзер и ревербератор. Эти эффекты работают на 24-разрядном DSP (80 MIPS) и позволяют мониторировать записываемый сигнал уже обработанным, без задержек, что невозможно при использовании нативных плагинов в секвенсоре.
Ключевая особенность: Возможность записи с "живым" мониторингом через аппаратные компрессор, EQ и ревербератор, что делает LX6 аналогом компактного цифрового микшера с эффектами внутри компьютера.

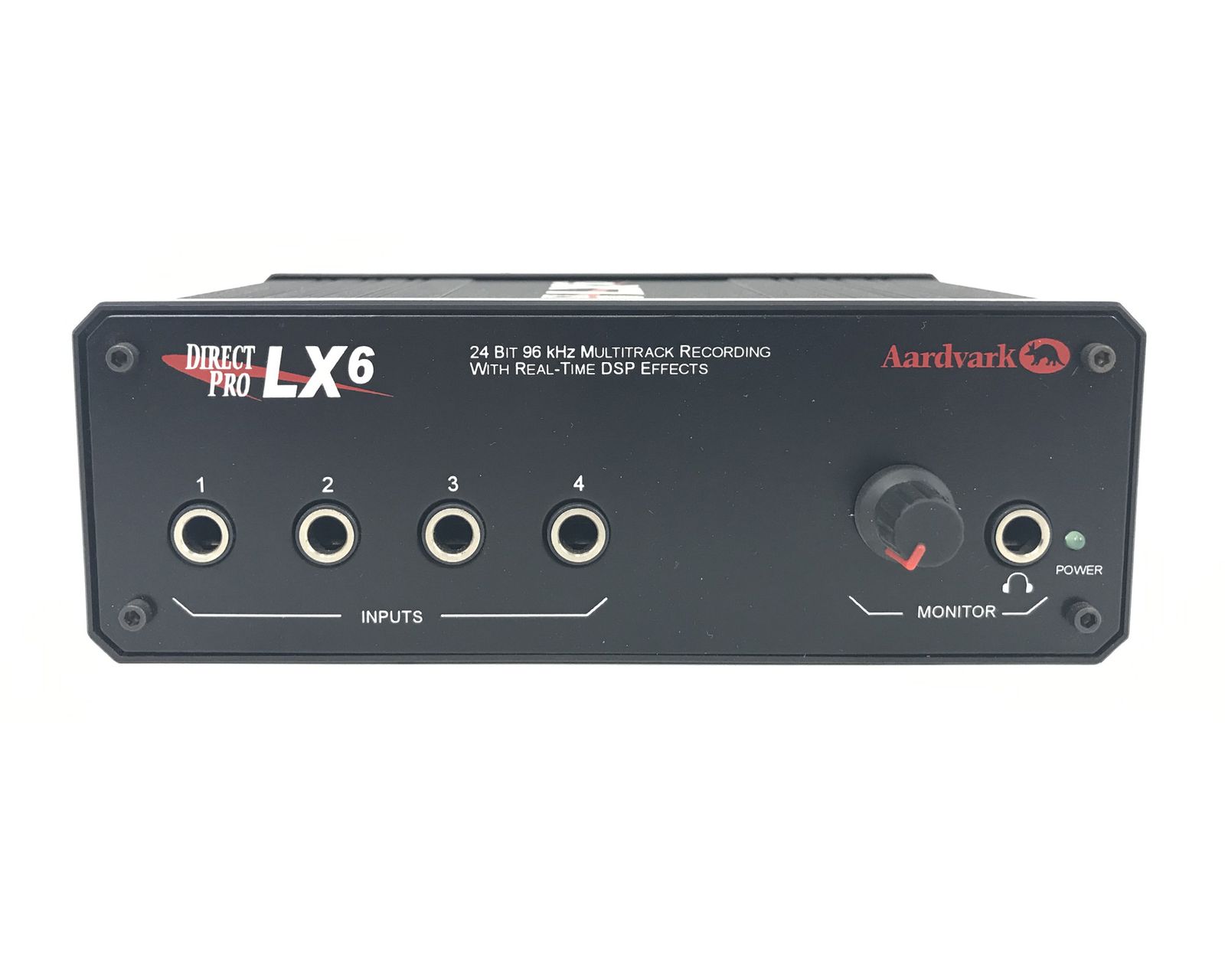

Вид спереди: 4 входных джека, выход на наушники с регулятором

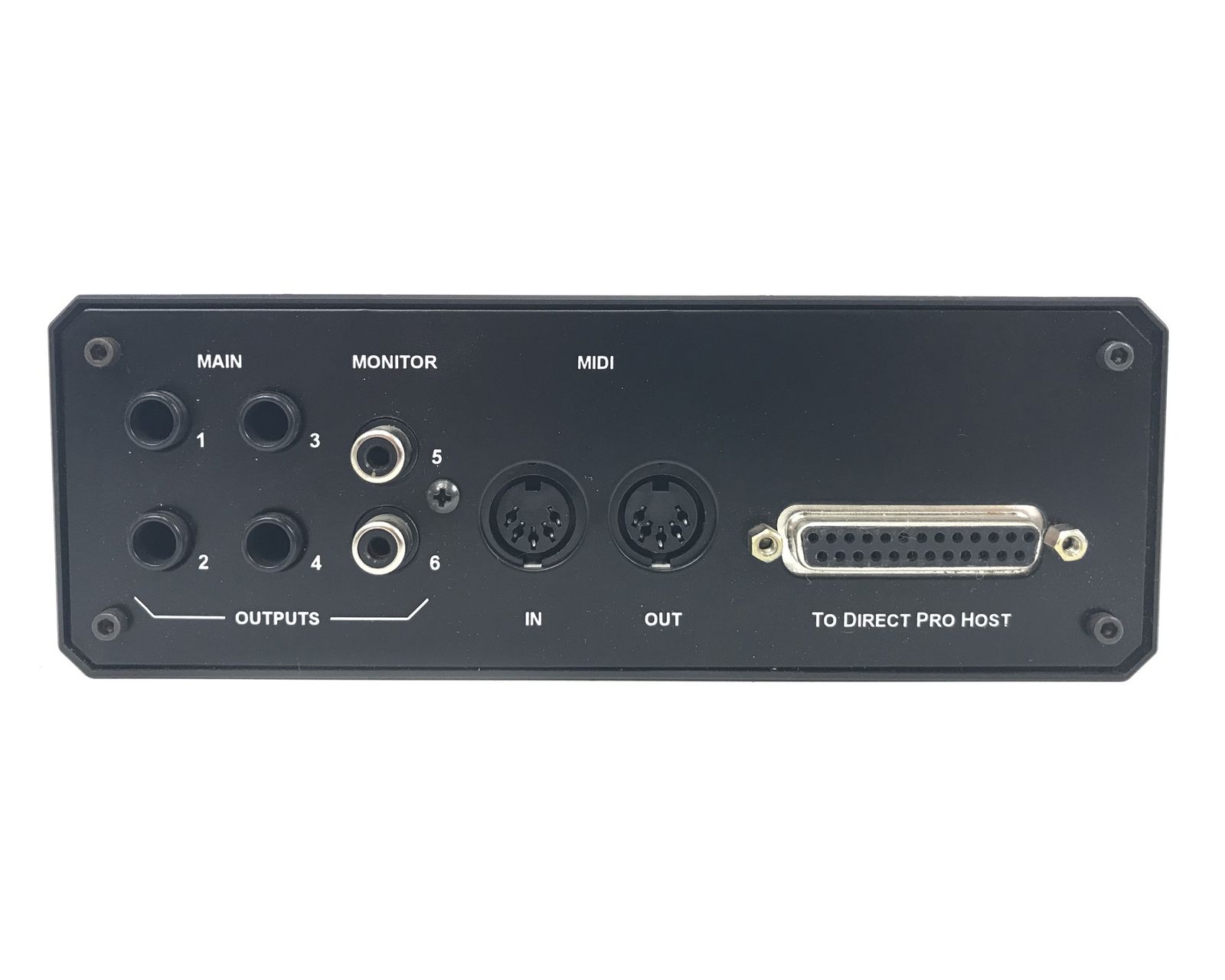

Вид сзади: 4 симметричных выхода, 2 несимметричных (RCA), MIDI, S/PDIF, разъем для подключения к PCI-карте
¶ Ключевые особенности
- Аппаратные DSP-эффекты: Встроенные 24-разрядный DSP (80 MIPS) обеспечивает работу:
- Компрессор с регулировкой порога, соотношения, атаки, релиза и усиления.
- 3-полосный эквалайзер с полупараметрической серединой.
- Ревербератор с тремя типами (зал, пластина, камера).
- Мониторинг с эффектами: Возможность слышать обработанный сигнал при записи с нулевой задержкой (аналогично работе с внешними процессорами).
- 4 входа / 6 выходов:
- 4 симметричных линейных входа (джек) на передней панели.
- 4 симметричных линейных выхода (джек) + 2 несимметричных выхода (RCA) на задней панели.
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) с поддержкой 24 бит.
- MIDI: Вход и выход на задней панели.
- Масштабирование: Поддержка до 4 устройств одновременно (можно комбинировать с Direct Pro 24/96 или Aark24).
- Экранирование: PCI-карта поставляется в экранирующем боксе для защиты от помех.
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Входы | 4 x 1/4" TRS (симметричные) на передней панели |
| Чувствительность | Регулируемая от +4 dBu до -10 dBV (переключение в софте) |
¶ Аналоговые выходы
| Выходы | Тип разъема | Уровень |
|---|---|---|
| Выходы 1-4 | 1/4" TRS (симметричные) | +4 dBu |
| Выходы 5-6 | RCA (несимметричные) | -10 dBV |
| Выход на наушники | 1/4" TRS (передняя панель) | С отдельным регулятором уровня |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Поддержка |
|---|---|---|
| S/PDIF | Коаксиальный RCA (электрический) | Вход и выход, до 24 бит |
| MIDI | 5-pin DIN | Вход и выход |
¶ Преобразователи и DSP
| Параметр | Значение |
|---|---|
| Разрядность АЦП/ЦАП | 24 бит |
| DSP | 24-разрядный, 80 MIPS |
| Поддерживаемые частоты | 32, 44.1, 48, 88.2, 96 кГц |
| Эффекты | Компрессор, 3-полосный EQ, ревербератор |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Процессор: Pentium 133 МГц
- ОЗУ: 64 МБ
¶ Рекомендованные
- Процессор: Pentium II/III 300+ МГц
- ОЗУ: 128 МБ
Драйверы: На момент выхода поддерживались Windows 95/98 и ASIO. Драйверы под Windows 2000/NT/ME находились в разработке.
¶ Программное обеспечение
¶ Панель управления (Control Panel)
Панель управления LX6 идентична таковой для старшей модели Direct Pro 24/96 и представляет собой полнофункциональный цифровой микшер с поддержкой автоматизации и сохранения пресетов.
¶ Основные возможности:
- 10-канальный микшер: Управление уровнями входов, выходов и возвратов эффектов.
- Drag-n-drop патчбей: Гибкая маршрутизация сигналов между входами, выходами и DSP.
- Индикация: Цифровые пиковые метры и VU-метры.
- Пресеты: Возможность сохранения полных "снимков" всех настроек микшера и эффектов.
- Статическая автоматизация: Сохранение положений фейдеров.
¶ DSP-эффекты
-
Компрессор:
- Регулировка порога (Threshold)
- Соотношение (Ratio)
- Атака (Attack)
- Релиз (Release)
- Выходное усиление (Gain)
-
3-полосный Эквалайзер:
- НЧ: полочный (Shelving)
- СЧ: полупараметрический (частота + усиление)
- ВЧ: полочный (Shelving)
-
Ревербератор (3 типа):
- Hall (Зал)
- Plate (Пластина)
- Room (Камера/Комната)
- Регулировка времени реверберации (Decay) и уровня (Mix)
Zero-Latency Monitoring: Все эффекты работают на DSP внутри карты, поэтому сигнал, проходящий через них, не испытывает задержек, характерных для нативных плагинов.

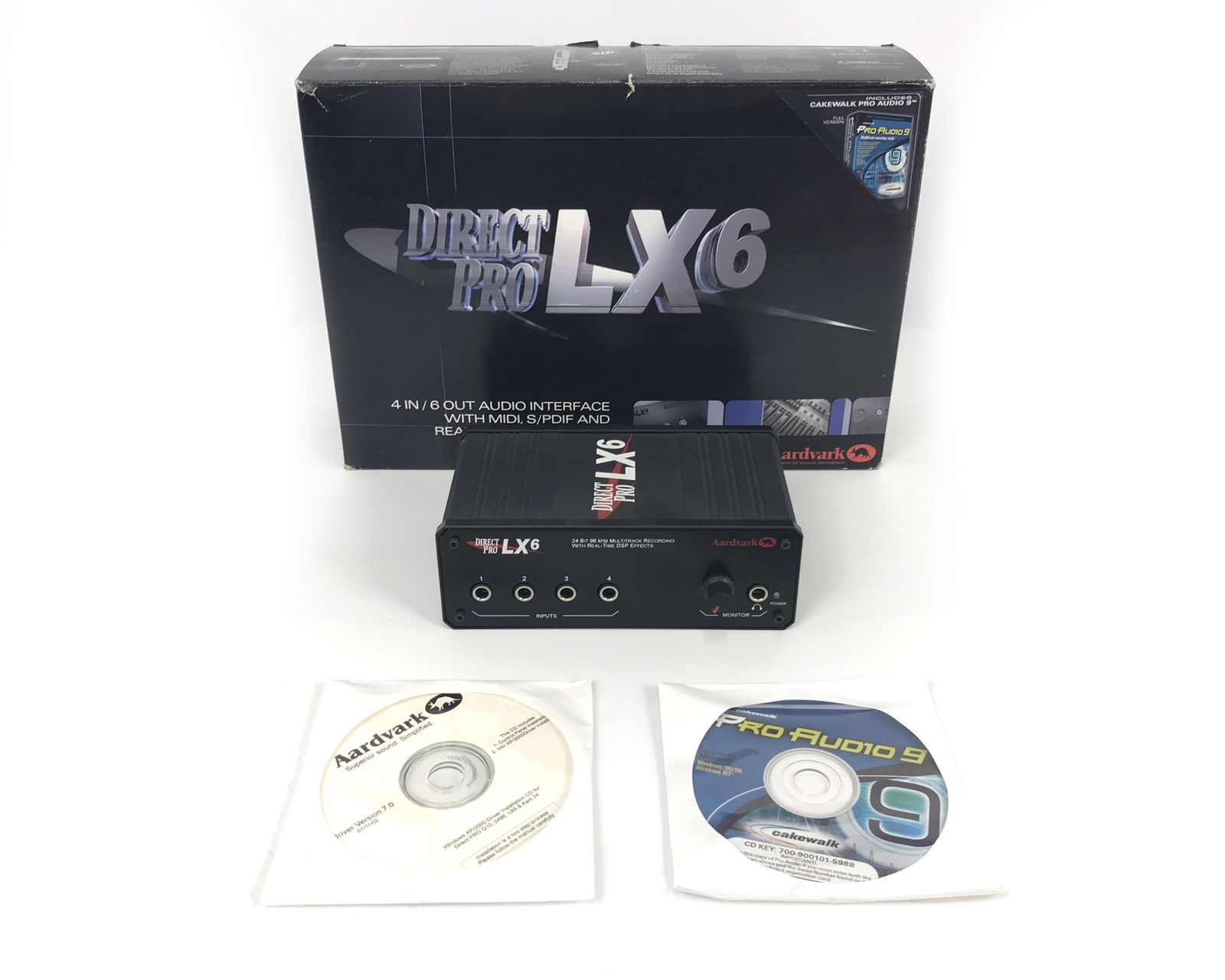

¶ Комплектация ПО
В комплект поставки входила программа Samplitude Project (версия для многодорожечной записи и мастеринга). Позднее Aardvark также анонсировала поддержку Cubase LE.
¶ Особенности конструкции

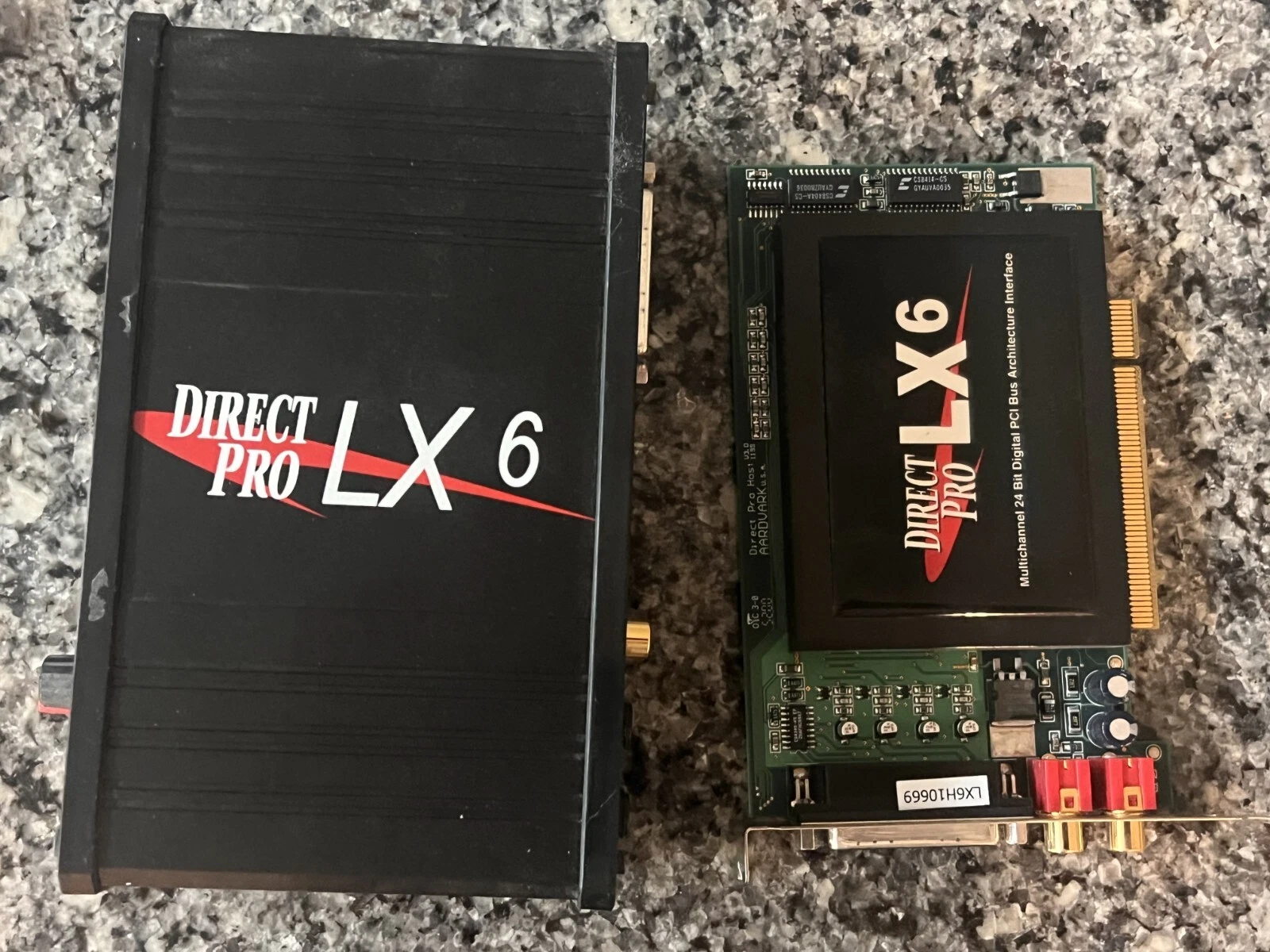

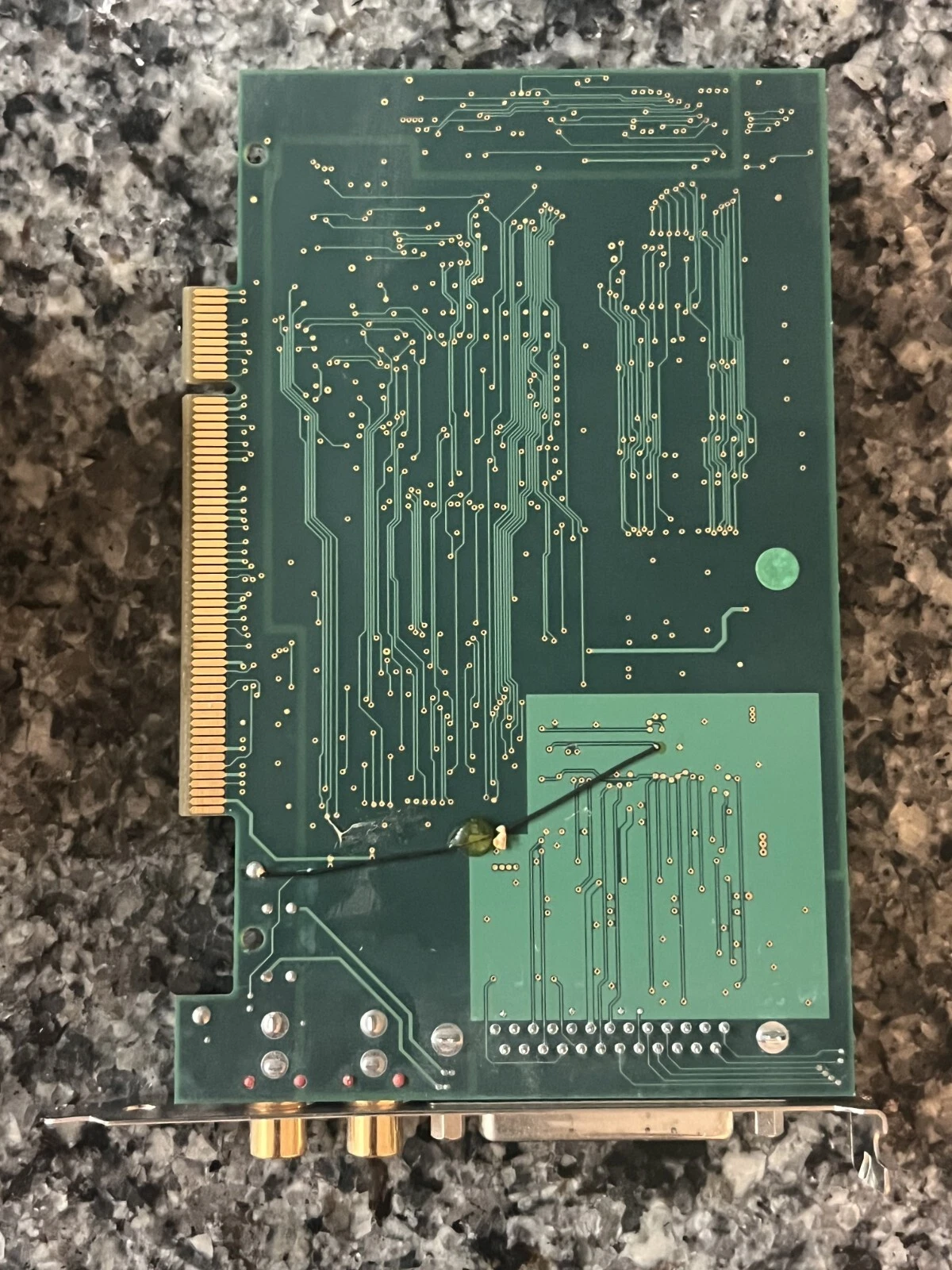

¶ Экранированная PCI-карта

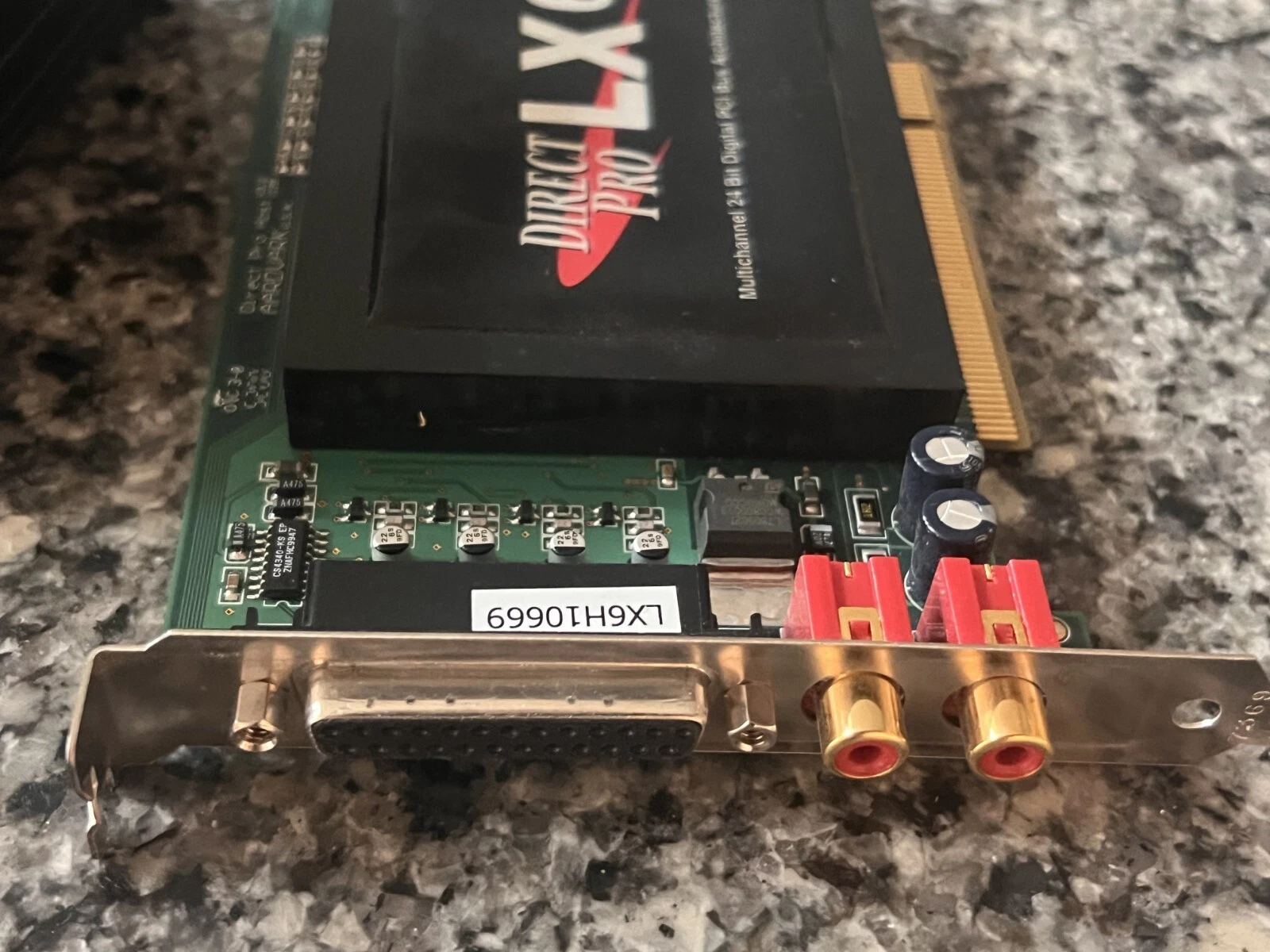

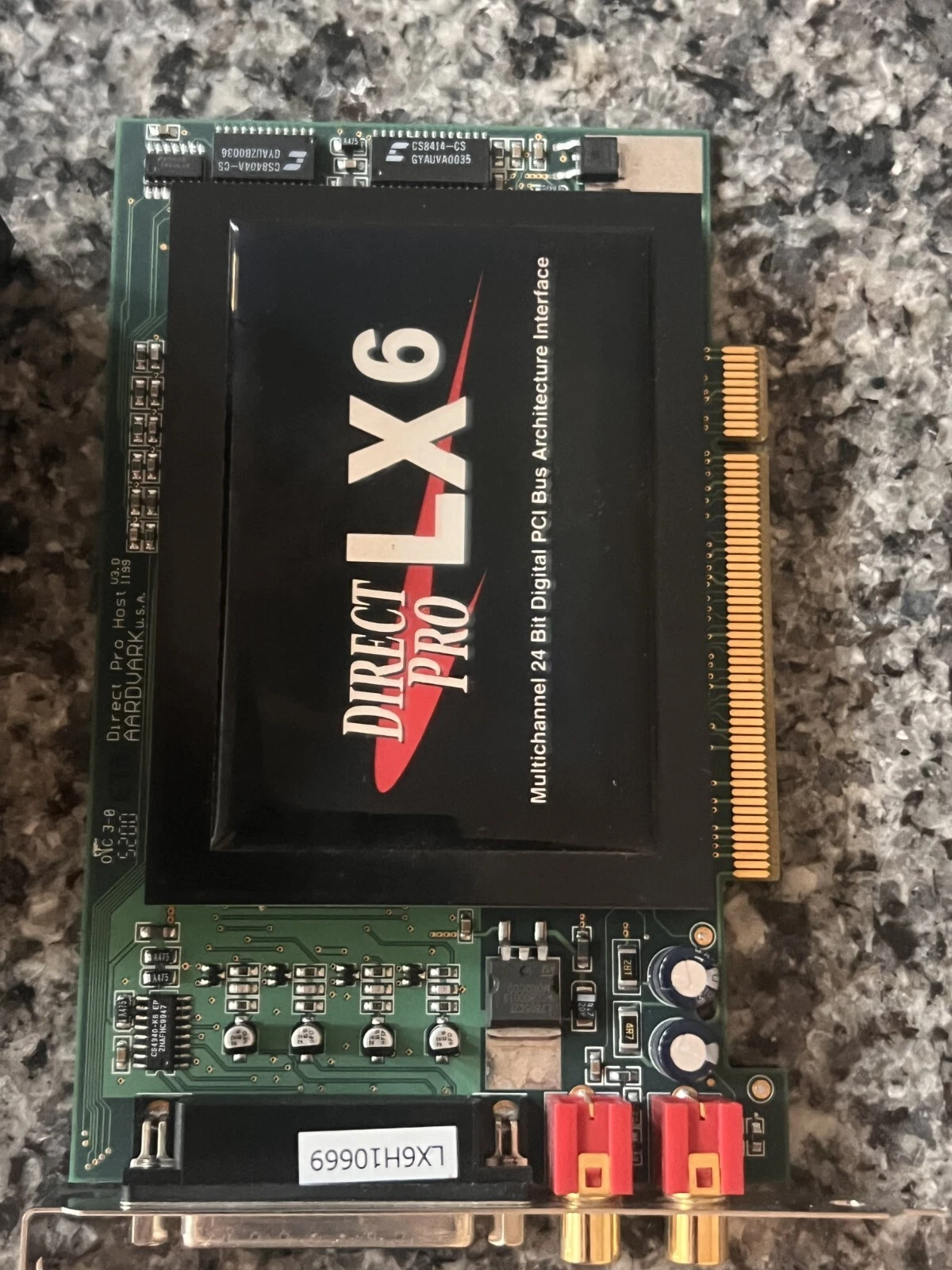

Как и старшие модели, LX6 использует экранированную PCI-карту, где все чувствительные компоненты закрыты металлическим боксом для защиты от электромагнитных помех внутри компьютера.
¶ Коммутационный блок
Внешний блок содержит только разъемы и регуляторы. Преобразователи и DSP находятся на PCI-карте, но экранирование обеспечивает чистоту сигнала.
¶ Рэковые адаптеры (опционально)
Для LX6 (а также для Direct Pro 24/96 и Aark24) предлагались опциональные рэковые адаптеры, позволяющие установить один или два блока в стандартную 19-дюймовую стойку.
¶ Аксессуары (опционально)
- Адаптеры AES/EBU: Преобразователи интерфейса S/PDIF (RCA) в профессиональный AES/EBU (XLR).
- Рэковые адаптеры:
- Для одного устройства LX6/24/96/Aark24.
- Для двух устройств (например, LX6 + 24/96) в одной рэковой стойке.
¶ Совместимость с программным обеспечением
LX6 совместим с большинством популярных секвенсоров благодаря драйверам ASIO 2.0 и MME:
- Steinberg Cubase VST/32, Nuendo
- Cakewalk Home Studio, Sonar
- Emagic Logic Audio
- Syntrillium Cool Edit Pro 2000
- Native Instruments (Reaktor, etc.)
- NemeSys GigaStudio
- Propellerheads Reason
¶ Применение
Благодаря встроенным эффектам, LX6 идеально подходит для:
- Домашних студий: Запись вокала или инструментов с качественной обработкой без внешних процессоров.
- Живых выступлений: Использование в качестве внешнего звукового интерфейса с возможностью мониторинга с эффектами.
- Проектных студий: Компактное решение для записи небольших ансамблей (до 4 источников одновременно).
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 4 x 1/4" TRS (симм.) |
| Аналоговые выходы | 4 x 1/4" TRS (+4 dBu) + 2 x RCA (-10 dBV) |
| Выход на наушники | 1 x 1/4" TRS (с регулятором) |
| Цифровые интерфейсы | S/PDIF коаксиальный (вход/выход) |
| MIDI | Вход / Выход |
| DSP | 24-bit / 80 MIPS |
| Эффекты | Компрессор, 3-полосный EQ, Ревербератор (3 типа) |
| Частоты дискретизации | 32, 44.1, 48, 88.2, 96 кГц |
| Макс. карт в системе | До 4 |
