Производитель: Antex Electronics
Тип устройства: Профессиональная PCI-звуковая карта для цифрового видеопроизводства
Год выпуска: 1999
Разрядность: 20 бит
Макс. частота дискретизации: 50 кГц (переменная от 6.25 до 50 кГц)
Интерфейс: PCI (32-бит memory mapped)
Цена на момент релиза: $1490

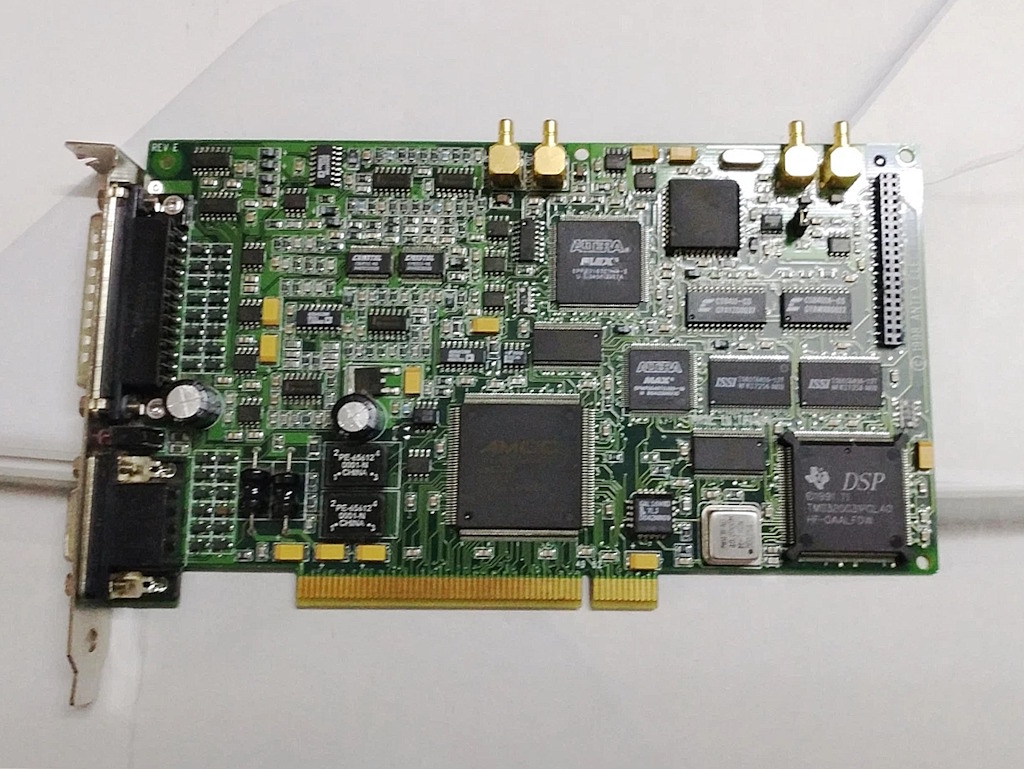

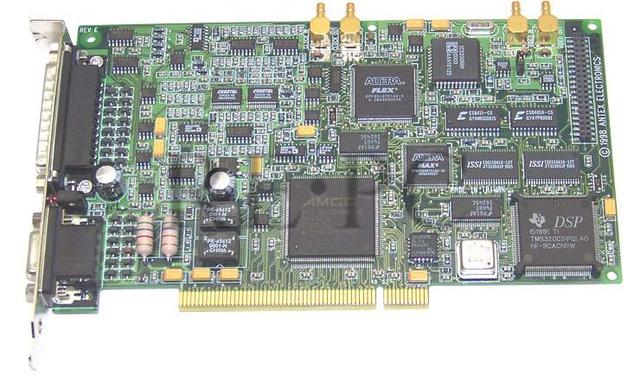

Antex StudioCard 2000 — это профессиональная PCI-звуковая карта, специально разработанная для задач цифрового видеопроизводства и пост-продакшна. Она является наследницей StudioCard и предлагает улучшенные 20-битные преобразователи, обеспечивающие качество DAT, и расширенные возможности синхронизации, критически важные для работы с видео.
StudioCard 2000 оснащена 4 симметричными аналоговыми входами и 4 выходами на разъёмах XLR, цифровыми интерфейсами AES/EBU и S/PDIF, MIDI-портом и полным набором средств синхронизации: SMPTE (LTC и VITC) с возможностью генерации и наложения на видео ("screen burn"), word clock, композитный видео сигнал. Карта также имеет прямые внутренние соединения с популярными видеоадаптерами (Perception, TruVision, Matrox), обеспечивая аппаратную синхронизацию с мастер-тактовыми частотами видео (54, 27, 13.5 МГц).
Ключевая особенность: Прямая аппаратная синхронизация с популярными видеоадаптерами и полный набор средств для работы с SMPTE (LTC/VITC), включая генерацию и наложение на видео, что делает карту идеальным выбором для профессионального видеомонтажа.
Кроссплатформенность: В отличие от первой StudioCard, версия 2000 имеет драйверы для Windows 95/98/NT, включая поддержку процессоров DEC Alpha.
- 4 аналоговых входа / 4 выхода: Симметричные разъёмы XLR, переключаемые уровни +4 dBu / -10 dBV.
- 20-битные преобразователи: АЦП и ЦАП с 98 дБ динамического диапазона.
- Цифровые интерфейсы: AES/EBU и S/PDIF (XLR).
- MIDI интерфейс: Вход и выход с буферизацией и временными метками.
- SMPTE интерфейс: LTC вход/выход (RCA), VITC чтение/генерация с наложением на видео (screen burn), преобразование SMPTE в MTC.
- Синхронизация:
- Word clock (вход)
- 256x clock (вход)
- Композитный видео сигнал (PAL/NTSC)
- Прямое аппаратное соединение с видеоадаптерами (Perception, TruVision, Matrox) для захвата мастер-тактовых частот (54, 27, 13.5 МГц).
- DSP: 32-битный процессор TMS320C31, 40 МГц.
- Микширование: Цифровое микширование с 32-битной точностью с плавающей запятой.
- Многоканальность: Аппаратная поддержка записи и воспроизведения до 8 стереодорожек одновременно (с использованием 4 физических входов/выходов).
- Масштабирование: Возможность использования нескольких плат в одном компьютере.
- Опциональный Breakout Box: Коммутационный блок для удобного подключения всех разъёмов.
| Параметр |
Значение |
| Тип разъемов |
XLR (симметричные) |
| Номинальные уровни |
+4 dBu / -10 dBV (переключаемые) |
| Параметр |
АЦП |
ЦАП |
| Разрядность |
20 бит |
20 бит |
| Динамический диапазон |
98 дБ (тип.) / 92 дБ (мин.) |
|
| THD |
< 0.003% |
|
| Параметр |
Значение |
| Типы |
AES/EBU, S/PDIF |
| Разъемы |
XLR |
| Параметр |
Значение |
| Вход/Выход |
1 in / 1 out |
| Буферизация |
Да, с временными метками |
| Параметр |
Значение |
| LTC |
Вход/выход (RCA), чтение и генерация |
| VITC |
Чтение и генерация с наложением на видео (screen burn) |
| Frame rates |
24, 25, 29.97, 30 fps (drop/non-drop) |
| Преобразование |
SMPTE в MTC |
| Тип |
Описание |
| Word Clock |
Вход |
| 256x Clock |
Вход |
| Композитное видео |
Генлок (genlock) к PAL/NTSC |
| Аппаратная с видеоадаптерами |
Прямое внутреннее соединение с Perception, TruVision, Matrox для захвата 54/27/13.5 МГц |
| Параметр |
Значение |
| Тип |
PLL (Phase-Locked Loop) |
| Источники синхронизации |
Внутренний генератор, цифровой вход, word clock, 256x clock, композитное видео, видеоадаптеры |
| Частоты дискретизации |
Переменные от 6.25 до 50 кГц |
| Параметр |
Значение |
| Модель |
TMS320C31 |
| Разрядность |
32-бит с плавающей запятой |
| Тактовая частота |
40 МГц |
| Параметр |
Значение |
| Точность |
32-бит с плавающей запятой |
| Количество дорожек |
До 8 стереодорожек одновременно (с использованием 4 физических каналов) |
- Процессор: Pentium 120 МГц
- ОЗУ: 16 МБ (рекомендуется 32 МБ)
- ОС: Windows NT 4.0 (Intel или DEC Alpha)
- Windows 95/98
- Windows NT 4.0 (Intel, DEC Alpha)
- Для Windows 95/98/NT (Intel и Alpha)
- Поддержка мультимедиа-расширений Windows
- API для DOS
- Цифровой видеомонтаж (Digital Video Editing)
- Музыкальное производство и мастеринг (Music Production and Mastering)
- Пост-продакшн и аудио для кино (Post-Production and Audio for Film)
- Digital Foley и ADR
- Саунд-дизайн (Sound Design)
- Вещание (Broadcast)
"The Antex StudioCard 2000 brings 20-bit, DAT quality to the best soundcard in the business for audio-for-video applications. This is a premium-quality digital audio adapter optimized for digital video production."
"With Windows 95/98/NT drivers for both Intel and DEC Alpha, StudioCard 2000 gives video production professionals absolute audio/video synchronization, CD-quality sound, dual simultaneous stereo record and playback, internal mixing and playback of up to eight stereo tracks, multi-device capability and more."
"What differentiates the StudioCard 2000 from other high-end digital audio adapters is its post-production oriented features. StudioCard 2000 offers synchronization via SMPTE, MTC, word and pixel clocks, and composite video. Plus, the StudioCard not only reads SMPTE timecode, but generates it as well."
"StudioCard 2000 is compatible with the most popular DVE and digital audio applications and provides direct internal connections to most major video cards including Perception, TruVision, Matrox and others."
- Оптимизирована для видеопроизводства
- Прямая аппаратная синхронизация с популярными видеоадаптерами
- Полный набор средств синхронизации (SMPTE LTC/VITC, word clock, video genlock)
- Генерация и наложение SMPTE на видео (screen burn)
- 20-битные преобразователи с 98 дБ динамического диапазона
- Симметричные XLR входы/выходы
- Поддержка Windows 95/98/NT (включая DEC Alpha)
- Возможность масштабирования (несколько карт)
- Встроенный DSP для микширования
- Высокая цена ($1490)
- Максимальная частота 50 кГц (нет 96 кГц)
- Отсутствие поддержки 24 бит
- Специализирована для пост-продакшна (избыточна для обычной музыки)
- Breakout Box приобретается отдельно
- PCI-карта StudioCard 2000
- Кабели (вероятно, для основных подключений)
- Драйверы на CD-ROM
- Руководство пользователя
- Breakout Box — внешний коммутационный блок для удобного подключения всех разъёмов
| Параметр |
Значение |
| Тип |
Профессиональная PCI-звуковая карта для видеопроизводства |
| Аналоговые входы |
4 x XLR (симметричные), +4/-10 |
| Аналоговые выходы |
4 x XLR (симметричные), +4/-10 |
| Цифровые интерфейсы |
AES/EBU, S/PDIF (XLR) |
| MIDI |
1 in, 1 out |
| SMPTE |
LTC (RCA), VITC (с наложением), генерация |
| Word Clock |
Вход |
| 256x Clock |
Вход |
| Синхронизация с видео |
Композитное видео, прямое соединение с Perception, TruVision, Matrox |
| DSP |
TMS320C31 (40 МГц, 32-бит float) |
| АЦП/ЦАП |
20 бит |
| Динамический диапазон |
98 дБ |
| THD |
< 0.003% |
| Частоты |
6.25 - 50 кГц |
| Масштабирование |
Несколько карт |
| ОС |
Windows 95/98/NT (Intel, DEC Alpha) |
| Цена |
$1490 |
