Производитель: Applied Magic
Тип устройства: Профессиональная 4-канальная PCI-звуковая карта для пост-продакшна
Год выпуска: 1998
Разрядность: 20 бит
Макс. частота дискретизации: 50 кГц (переменная от 4 до 50 кГц)
Интерфейс: PCI (32-бит)
Цена на момент релиза: $1450

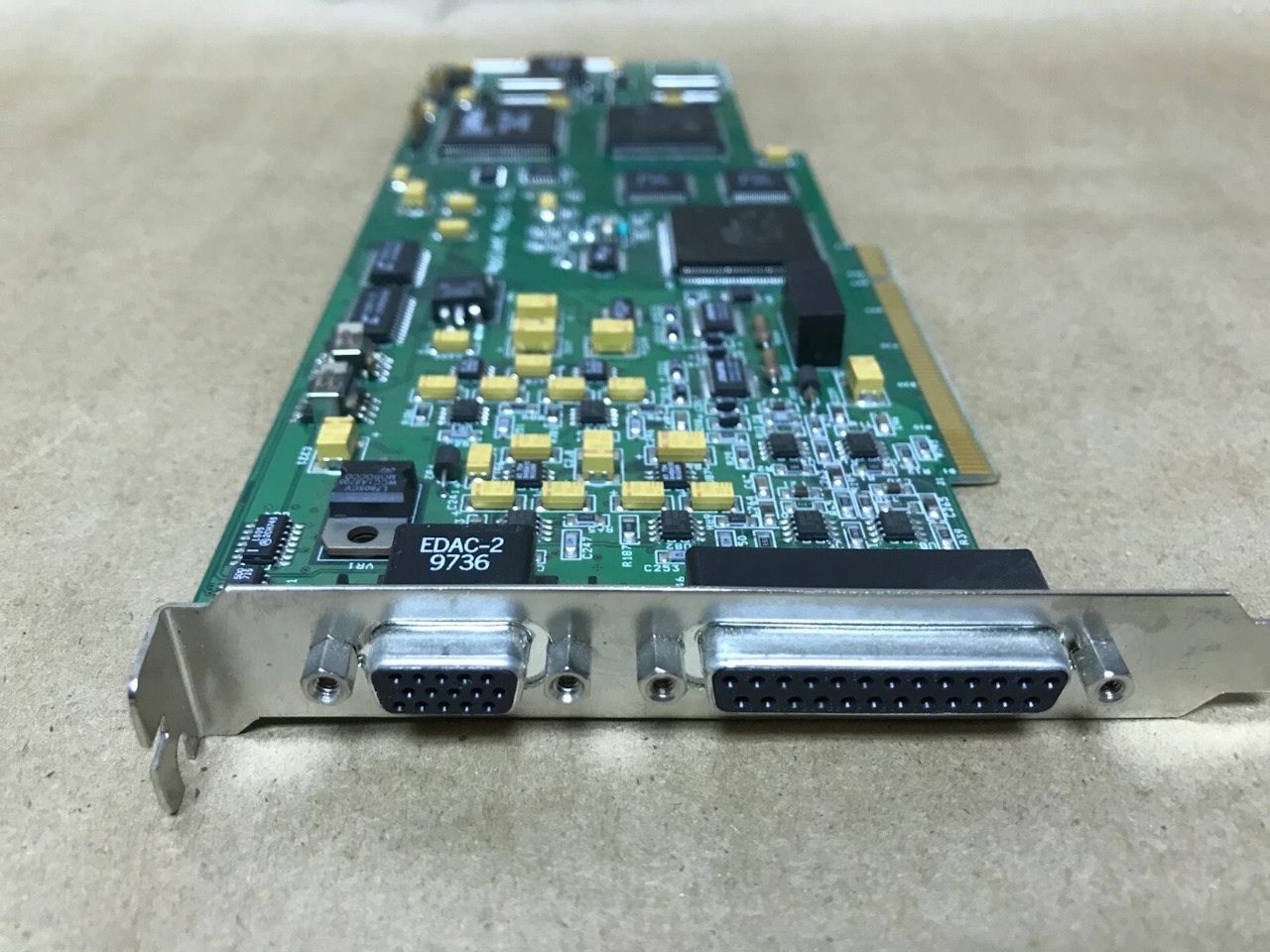

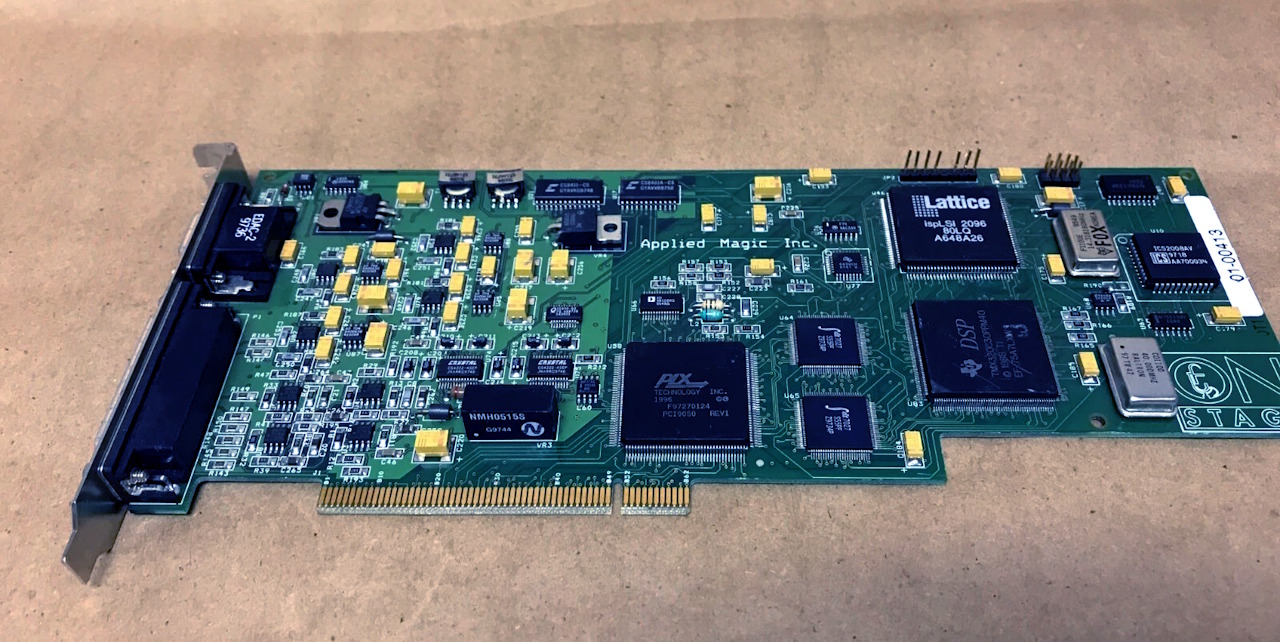

Applied Magic OnStage — это профессиональная 4-канальная PCI-звуковая карта, разработанная специально для задач пост-продакшна, где требуется безупречная синхронизация аудио с видео и высочайшее качество звука. Карта ориентирована на профессионалов в области видео, звукорежиссёров пост-продакшна и музыкантов, нуждающихся в многоканальной записи с аппаратной поддержкой синхронизации.
OnStage оснащена 4 симметричными аналоговыми входами и 4 выходами на разъёмах XLR с профессиональным уровнем +4 dBu, цифровым интерфейсом AES/EBU, полноценным SMPTE-синхронизатором (приём и генерация LTC, приём VITC), MIDI-интерфейсом с тремя разъёмами и, что особенно важно, видео genlock для субкадровой точности синхронизации аудио и видео.
Ключевая особенность: Полный набор профессиональных средств синхронизации: SMPTE (LTC генерация/чтение, VITC чтение), видео genlock (PAL/NTSC) и MIDI — всё в одной карте для безупречной работы с видео.
Качество звука: Заявленные 110 дБ отношения сигнал/шум и 99 дБ динамического диапазона при 20-битном преобразовании ставят OnStage в один ряд с лучшими студийными конвертерами того времени.
- 4 аналоговых входа / 4 выхода: Симметричные XLR, профессиональный уровень +4 dBu (макс. +24 dBu).
- Цифровой интерфейс: AES/EBU (XLR) с поддержкой профессионального формата (EIAJ CP-340 Type I/IEC-958).
- MIDI интерфейс: 3 разъёма (In, Out, Thru) с буферизацией и аппаратными временными метками.
- SMPTE синхронизатор:
- LTC: Приём и генерация (Longitudinal Time Code).
- VITC: Приём (Vertical Interval Time Code).
- Поддержка всех основных frame rates: 24, 25, 29.97, 30 fps (Drop/Non-drop).
- Video Genlock: Синхронизация с композитным видео (PAL/NTSC) для субкадровой точности.
- Преобразователи: 20-бит АЦП/ЦАП с высокими характеристиками (SNR 110 дБ, DR 99 дБ).
- DSP: 40 МГц TMS320C30 с плавающей запятой для 8-канального микширования в реальном времени и обработки таймкода.
- Все каналы одновременно: Все 4 входа и 4 выхода работают одновременно (полный дуплекс).
- Аппаратное управление усилением: Поддержка усиления и ослабления на аппаратном уровне.
| Параметр |
Значение |
| Тип разъемов |
XLR (симметричные) через кабельный адаптер (6') |
| Физических линий |
4 |
| Номинальный уровень |
+4 dBu |
| Максимальный уровень |
+24 dBu |
| Подключение |
XLR female к 25-контактному D-Sub |
| Параметр |
Значение |
| Тип разъемов |
XLR (симметричные) через кабельный адаптер (6') |
| Физических линий |
4 |
| Номинальный уровень |
+4 dBu |
| Максимальный уровень |
+24 dBu |
| Импеданс нагрузки |
≥600 Ом |
| Подключение |
XLR male к 25-контактному D-Sub |
| Параметр |
Значение |
| Тип |
AES/EBU (профессиональный формат EIAJ CP-340 Type I/IEC-958) |
| Разъёмы |
XLR female (вход), XLR male (выход) |
| Совместимость с S/PDIF |
Через адаптер |
| Параметр |
Значение |
| Тип |
Цифровой синтезатор |
| Источники опорного сигнала |
Внутренний генератор, цифровой вход AES/EBU, композитное видео (NTSC/PAL) |
| Частоты дискретизации |
Переменные от 4 до 50 кГц |
| Параметр |
АЦП |
ЦАП |
| Разрядность |
20 бит |
20 бит |
| Отношение сигнал/шум (SNR) |
110 дБ |
110 дБ |
| Динамический диапазон |
99 дБ |
99 дБ |
| THD+N |
-90 дБ |
-90 дБ |
| Параметр |
Значение |
| Модель |
Texas Instruments TMS320C30 |
| Тактовая частота |
40 МГц |
| Тип |
С плавающей запятой |
| Задачи |
8-канальный микшер реального времени, обработка SMPTE и MIDI таймкода |
| Параметр |
Значение |
| PC/DSP Program |
128K нулевого ожидания (zero wait state), статическая, двухпортовая RAM |
| Параметр |
Значение |
| Тип |
Буферизированный с аппаратными временными метками |
| Размер буфера |
128 байт |
| Разъёмы |
In, Out, Thru |
| Параметр |
Значение |
| LTC |
Приёмник и генератор |
| VITC |
Приёмник |
| Frame rates |
24, 25, 29.97, 30 fps |
| Frame modes |
Drop frame, non-drop frame |
| Параметр |
Значение |
| Тип |
32-бит PCI |
| Параметр |
Значение |
| Рабочая температура |
0°C до 70°C |
| Потребляемая мощность |
1A @ +5V, 300mA @ +12V, 70mA @ -12V |
- ОС: Windows NT (драйверы для Windows 95 ожидались)
- Слот: PCI
OnStage совместима с популярными программами для цифрового аудио:
- Cakewalk
- SAW Plus / SAW 32
- Sound Forge
- Другое Windows NT-совместимое ПО
- Пост-продакшн: Идеально для видеографов, нуждающихся в безупречной синхронизации аудио и видео.
- Аудио для видео и мультимедиа: Создание звукового сопровождения с точной привязкой к кадру.
- Цифровая многоканальная запись: Для музыкантов, которым нужно 4 канала записи с профессиональным качеством.
- Мастеринг: Высокое качество преобразователей подходит для ответственного мастеринга.
"OnStage is the first 4-channel audio card that really delivers the professional, studio-quality sound you've been looking for. The digital domain offers tremendous creative freedom, and OnStage offers the best in digital sound. And… we've got the specs to back it up!"
"In creating this 'remarkable product with the amazing sound,' we chose every component with care. Concerned with offering our customers a product that is unsurpassed in accurately recreating analog sound into digital, we sourced the best technology and created a system without compromise."
"With SMPTE LTC timecode, video genlock and MIDI I/O, OnStage is the ideal board for videographers who need flawless synchronization of audio to video. Or for musicians who want digital multitracking and mixing capability right on their PC."
"So whether you're looking to create your own desktop recording studio, or looking to create audio for video and multimedia, now you can stop looking. Because OnStage is what you've been looking for."
- Профессиональные симметричные XLR входы/выходы (+4 dBu)
- Полный набор средств синхронизации (SMPTE LTC/VITC, video genlock, MIDI)
- Генерация LTC и приём VITC
- Высококачественные 20-бит преобразователи (SNR 110 дБ, DR 99 дБ)
- Цифровой интерфейс AES/EBU
- DSP TMS320C30 для микширования
- Все 4 канала работают одновременно
- Совместимость с популярным ПО (Cakewalk, Sound Forge, SAW)
- Только для Windows NT (на момент релиза; драйверы для Windows 95 обещаны)
- Максимальная частота 50 кГц (нет 96 кГц)
- Только 4 канала (не 8)
- Высокая цена ($1450)
- Отсутствие поддержки 24 бит
- PCI-карта OnStage
- Кабельные адаптеры (6 футов) для аналоговых входов/выходов (XLR)
- Кабельные адаптеры для цифрового интерфейса (AES/EBU)
- Драйверы для Windows NT
- Руководство пользователя
| Параметр |
Значение |
| Тип |
Профессиональная PCI-звуковая карта для пост-продакшна |
| Аналоговые входы |
4 x XLR (симметричные, +4 dBu) |
| Аналоговые выходы |
4 x XLR (симметричные, +4 dBu) |
| Цифровой интерфейс |
AES/EBU (XLR) |
| MIDI |
In, Out, Thru |
| SMPTE |
LTC (in/out), VITC (in) |
| Video Genlock |
PAL, NTSC |
| Преобразователи |
20 бит АЦП/ЦАП |
| SNR |
110 дБ |
| Динамический диапазон |
99 дБ |
| THD+N |
-90 дБ |
| Частоты |
4 - 50 кГц |
| DSP |
TMS320C30 (40 МГц) |
| ОС |
Windows NT (95 ожидались) |
| Цена |
$1450 |
