Производитель: Audiotrak (подразделение Ego Systems Inc. / ESI)
Тип устройства: Профессиональная многоканальная PCI-аудиосистема с внешним коммутационным блоком
Год выпуска: 2000
Разрядность: 18 бит АЦП / 20 бит ЦАП
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $255 (без ПО) – $339 (с Cubasis VST и PowerDVD)
¶ Обзор
Audiotrak INCA 88 — это многоканальная PCI-аудиосистема, состоящая из PCI-карты и внешнего коммутационного блока. Устройство предлагает 8 аналоговых входов и 8 выходов на разъемах 1/4" джек, что делает его идеальным решением для студий, нуждающихся в многоканальной записи без использования внешнего микшера.
INCA 88 создана подразделением Audiotrak компании Ego Systems Inc. (EgoSys/ESI) и ориентирована на домашние и проектные студии. Система включает два микрофонных предусилителя (на входах 1 и 3) с фантомным питанием 12 В, два выхода для наушников (на выходах 3 и 4), цифровые выходы S/PDIF (коаксиальный и оптический) и полную поддержку E-WDM драйверов с технологией DirectWIRE.
Ключевая особенность: 8 аналоговых каналов ввода/вывода с возможностью использования двух микрофонных входов и двух выходов на наушники — всё, что нужно для многоканальной записи без внешнего микшера.
Комплектация: INCA 88 поставлялась с профессиональным ПО — Steinberg Cubasis VST для многодорожечной записи и CyberLink PowerDVD для воспроизведения DVD с многоканальным звуком (5.1/7.1).
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Разъемы 1/4" джек на внешнем блоке (верхний ряд — входы, нижний — выходы).
- Микрофонные входы: Входы 1 и 3 можно использовать как микрофонные с:
- Фантомным питанием 12 В
- Предусилителями
- Выходы на наушники: Выходы 3 и 4 можно использовать для подключения наушников (со встроенными усилителями).
- Цифровые выходы:
- Электрический (RCA) S/PDIF
- Оптический (TOSLINK) S/PDIF
- 20 бит, 44.1/48 кГц
- Сквозное прохождение AC3, Dolby Digital, DTS
- Преобразователи: АЦП 18 бит, ЦАП 20 бит.
- Поддерживаемые частоты: 32, 44.1, 48 кГц.
- Внутренние разъемы:
- Аналоговый вход для CD-ROM
- Электрический цифровой выход
- Разъем для MIDI-интерфейса Miditrak 2120
- E-WDM драйверы: С поддержкой ASIO 2.0, GSIF, MME, DirectSound и технологией DirectWIRE.
- Ультранизкая задержка: 3 мс при 44.1 кГц (ASIO), 1.5 мс при 44.1 кГц (SONAR).
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" джек (6.3 мм) |
| Количество входов | 8 (верхний ряд на блоке) |
| Количество выходов | 8 (нижний ряд на блоке) |
| Номинальный уровень | -10 dBV (несимметричный) |
| Максимальный уровень | +9.0 dBV |
| Микрофонные входы | 1 и 3 (с фантомным питанием 12 В) |
| Выходы на наушники | 3 и 4 (со встроенными усилителями) |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 18 бит | 20 бит |
¶ Цифровые выходы
| Параметр | Значение |
|---|---|
| Типы | Коаксиальный (RCA), оптический (TOSLINK) |
| Разрядность | 20 бит |
| Частоты дискретизации | 44.1, 48 кГц |
| Сквозное прохождение | AC3, Dolby Digital, DTS |
¶ Поддерживаемые частоты дискретизации
32, 44.1, 48 кГц.
¶ Задержки (Latency)
| Режим | Задержка |
|---|---|
| ASIO | 3 мс @ 44.1 кГц |
| SONAR (WDM) | 1.5 мс @ 44.1 кГц |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium или AMD
- Чипсет: Intel, AMD или VIA
- ОС: Windows 98/ME/2000/XP
¶ Программное обеспечение
¶ E-WDM драйверы
Универсальные драйверы от EgoSys поддерживают все основные интерфейсы:
- MME
- DirectSound
- ASIO 2.0
- GSIF (GigaSampler)
¶ DirectWIRE
Технология программной маршрутизации звуковых потоков между виртуальными устройствами с побитовой точностью:
- Соединение любых входов и выходов
- Одновременная работа нескольких приложений
- Запись защищённых форматов
¶ Панель управления (Control Panel)
INCA 88 имеет удобную панель управления для настройки всех параметров:
- Регулировка уровней
- Маршрутизация каналов
- Настройка задержки
- Управление микрофонными предусилителями
¶ Комплектация ПО
В зависимости от версии комплектации, INCA 88 поставлялась с различным набором ПО:
| Версия | ПО | Цена |
|---|---|---|
| Полная | Steinberg Cubasis VST + CyberLink PowerDVD | $339 |
| Средняя | CyberLink PowerDVD | $319 |
| Базовая | Без ПО | $255 |
¶ Steinberg Cubasis VST
- Популярная программа для многодорожечной записи
- Поддержка ASIO 2.0 для минимальной задержки
- Возможность использования виртуальных инструментов
¶ CyberLink PowerDVD
- Мощный DVD-плеер
- Поддержка многоканального вывода (5.1 и 7.1)
- Использование всех 8 выходов INCA 88 для домашнего кинотеатра
¶ Аппаратная реализация

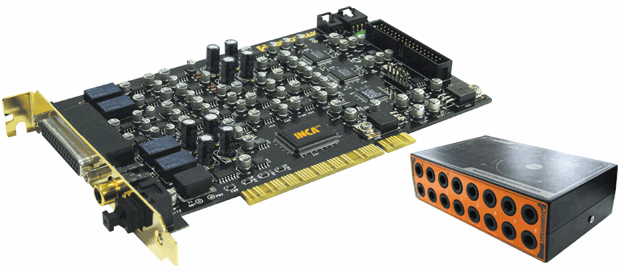

¶ PCI-карта
На плате расположены:
- Электрический цифровой выход (RCA)
- Оптический цифровой выход (TOSLINK)
- Аналоговый вход для CD-ROM
- Разъем для MIDI-интерфейса Miditrak 2120
- Разъем для подключения внешнего коммутационного блока

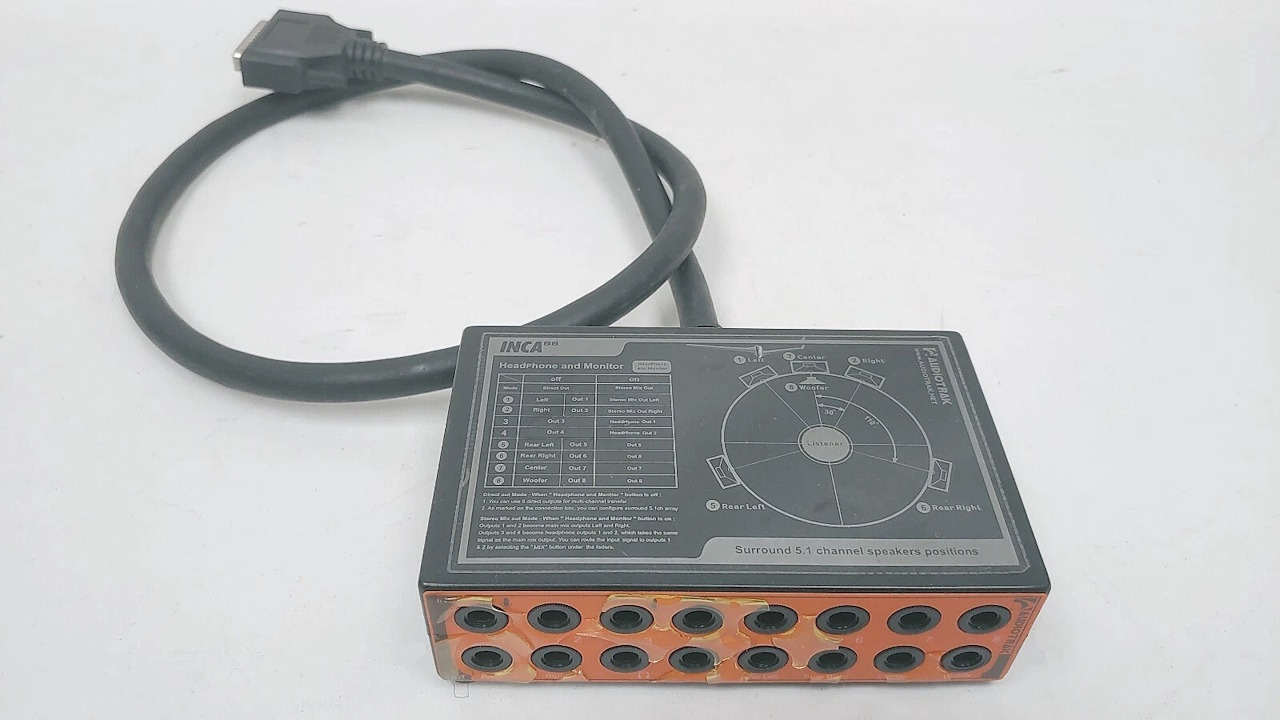

¶ Внешний коммутационный блок
Экранированный блок содержит все аналоговые разъемы:
- Верхний ряд: 8 входов (In 1-8) — входы 1 и 3 могут использоваться как микрофонные
- Нижний ряд: 8 выходов (Out 1-8) — выходы 3 и 4 могут использоваться для наушников
¶ Маркетинговые материалы
"Introducing a powerful digital audio card with analog 8 in / 8 out capabilities on its breakout box for convenient connectivity. Multi-channel I/O capability is only one of its stunning functions. Dual Mic Preamps and dual headphone amps are employed to provide live recording sessions without the need for an external mixer."
"Coaxial and optical S/PDIF digital output ports make it possible to transfer your final mix to the mastering media such as DAT, CD-ROM, MD, etc."
"The INCA88 will lead you into the world of hard-disk recording with all the elements you ever wanted: One of the world's most powerful, crystal-clear sound quality digital audio cards is now bundled with Steinberg's Cubasis VST - a famous multi-channel hard-disk recording application that supports the industry-leading ASIO 2.0 interface in order to achieve minimal latency for audio processing and playing virtual instruments."
"This package simply allows you more space and power for your creativity."
¶ Преимущества
¶ Для музыкантов
- 8 независимых аналоговых каналов
- Два микрофонных входа с фантомным питанием
- Два выхода на наушники
- Ультранизкая задержка ASIO (3 мс)
¶ Для домашних студий
- Полноценное решение без внешнего микшера
- Профессиональное ПО в комплекте (Cubasis VST)
- Качественные 20-битные ЦАП
¶ Для домашних кинотеатров
- 8 выходов для surround-звука (5.1/7.1)
- PowerDVD в комплекте
- Сквозное прохождение AC3/DTS
¶ Особенности и ограничения
¶ Плюсы
- 8 аналоговых каналов ввода/вывода
- Два микрофонных входа с фантомным питанием
- Два выхода на наушники
- Цифровые выходы (коаксиальный и оптический)
- Ультранизкая задержка (3 мс ASIO, 1.5 мс SONAR)
- E-WDM драйверы с DirectWIRE
- Профессиональное ПО в комплекте
- Поддержка многоканального вывода для DVD
¶ Минусы
- Отсутствие поддержки 24/96
- Фантомное питание только 12 В (не 48 В)
- Нет цифровых входов (только выходы)
- Нет MIDI-интерфейса (требуется отдельный Miditrak 2120)
¶ Комплектация
- PCI-карта INCA 88
- Внешний коммутационный блок
- Соединительный кабель
- Steinberg Cubasis VST (в полной версии)
- CyberLink PowerDVD (в версиях с ПО)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-аудиосистема с внешним блоком |
| Аналоговые входы | 8 x 1/4" джек (верхний ряд) |
| Аналоговые выходы | 8 x 1/4" джек (нижний ряд) |
| Микрофонные входы | 2 (1 и 3) с фантомным питанием 12 В |
| Выходы на наушники | 2 (3 и 4) с усилителями |
| Цифровые выходы | Коаксиальный (RCA), оптический (TOSLINK) |
| АЦП | 18 бит |
| ЦАП | 20 бит |
| Частоты дискретизации | 32, 44.1, 48 кГц |
| Задержка ASIO | 3 мс @ 44.1 кГц |
| Задержка WDM (SONAR) | 1.5 мс @ 44.1 кГц |
| Драйверы | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |
| DirectWIRE | Да |
| ПО в комплекте | Cubasis VST, PowerDVD (в зависимости от версии) |
