Производитель: Audiotrak
Тип устройства: Профессиональная четырёхканальная PCI-звуковая карта
Год выпуска: 2000
Разрядность: 18 бит АЦП / 20 бит ЦАП
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $145
¶ Обзор
Audiotrak MAYA 44 — это четырёхканальная версия популярной карты MAYA, предлагающая 4 аналоговых входа и 4 выхода на разъёмах 1/4" TRS ("большой джек"). Карта создана подразделением Audiotrak компании Ego Systems Inc. (известной также под брендами EgoSys и ESI) для домашних студий и полупрофессионального использования.
MAYA 44 ориентирована на музыкантов, которым нужно больше аналоговых каналов, чем в базовой MAYA, но которые не готовы переплачивать за поддержку 24/96 и другие профессиональные функции. Карта предлагает отличное качество звука в режиме 16 бит/44.1 кГц, удобные E-WDM драйверы с технологией DirectWIRE, выход на наушники и микрофонный предусилитель с фантомным питанием 12 В.
Ключевая особенность: Четыре независимых аналоговых канала ввода/вывода на джеках и технология DirectWIRE для гибкой программной маршрутизации звуковых потоков.
Рыночное позиционирование: MAYA 44 занимает нишу между бюджетными стереокартами и дорогими 24/96 решениями, предлагая удвоенное количество каналов по доступной цене.
¶ Ключевые особенности
- 4 аналоговых входа / 4 выхода: Разъемы 1/4" TRS (стерео джеки), позолоченные.
- Микрофонный вход: Первый стерео вход можно использовать как моно микрофонный вход с:
- Фантомным питанием 12 В
- Предусилителем
- Выход на наушники: Второй выход можно использовать для подключения наушников (с усилителем).
- Цифровые выходы:
- Электрический (RCA) S/PDIF
- Оптический (TOSLINK) S/PDIF
- 16 бит, 44.1/48 кГц
- Сквозное прохождение AC3, Dolby Digital, DTS
- Преобразователи: АЦП 18 бит, ЦАП 20 бит (кодек Crystal CS4298-KQ).
- Поддерживаемые частоты: от 8 до 48 кГц.
- Внутренние разъемы:
- Аналоговый вход для CD-ROM
- Электрический цифровой выход
- Разъем для MIDI-интерфейса Miditrak 2120
- E-WDM драйверы: С поддержкой ASIO 2.0, GSIF, MME, DirectSound и технологии DirectWIRE.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (стерео джеки), позолоченные |
| Количество | 4 входа / 4 выхода |
| Микрофонный вход | На первом стерео входе (моно) |
| Фантомное питание | 12 В |
| Выход на наушники | На втором выходе (с усилителем) |
¶ Преобразователи (Crystal CS4298-KQ)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 18 бит | 20 бит |
| Динамический диапазон | 85-90 дБ FS A | 85-90 дБ FS A |
| THD+N | -86 дБ FS A | -86 дБ FS A |
| Частотный диапазон | 20-20000 Гц ±0.5 дБ | 20-20000 Гц ±0.5 дБ |
Примечание: Кодек CS4298-KQ изначально разрабатывался как AC'97-кодек с функциями 3D-расширения, но в MAYA 44 показал результаты, превосходящие ожидания.
¶ Цифровые выходы
| Параметр | Значение |
|---|---|
| Типы | Коаксиальный (RCA), оптический (TOSLINK) |
| Разрядность | 16 бит |
| Частоты дискретизации | 44.1, 48 кГц |
| Сквозное прохождение | AC3, Dolby Digital, DTS |
¶ Поддерживаемые частоты дискретизации
От 8 до 48 кГц.
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Процессор: Pentium (или совместимый)
- Чипсет: Intel или AMD (VIA не рекомендуется)
¶ Поддерживаемые ОС
| ОС | Драйверы |
|---|---|
| Windows 95/98 | MME, DirectSound, ASIO 2.0, GSIF |
| Windows 98 SE / ME / 2000 / XP | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |
¶ Программное обеспечение
¶ E-WDM драйверы
Универсальные драйверы от EgoSys, занимающие всего 150-200 КБ, поддерживают все современные (на момент выхода) операционные системы Windows.
¶ DirectWIRE
Уникальная технология, позволяющая программно перенаправлять звуковые сигналы между виртуальными устройствами с побитовой точностью:
- Соединение любых входов и выходов виртуальными кабелями
- Запись звука из защищённых форматов (например, WMA)
- Одновременное воспроизведение и запись в разных приложениях
- Интеграция GigaStudio с секвенсорами
¶ Доступные устройства
В системе появляются следующие виртуальные устройства:
- 1-Maya44 2Ch Wave — основной стереовыход
- 2-Maya44 2Ch Wave — второй стереовыход
- 3-Maya44 SPDIF OUT — цифровой выход
- 4-Maya44 6ch Wave — многоканальный порт для Cakewalk SONAR
¶ Панель управления
Панель управления Maya44 позволяет:
- Регулировать уровень мониторинга (шаг 1.5 дБ)
- Включать/отключать микрофонный предусилитель
- Включать/отключать усилитель для наушников
- Изменять частоту дискретизации (44.1/48 кГц)
- Настраивать задержку (latency)
- Управлять маршрутизацией каналов
¶ Задержки (Latency)
| Режим | Задержка |
|---|---|
| E-WDM (Cakewalk SONAR) | 5.8 мс @ 44.1 кГц (256 samples) |
| ASIO (Cubase 5.1) | 12 мс @ 44.1 кГц |

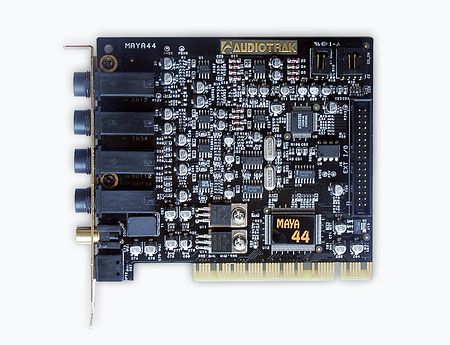

¶ Аппаратная реализация
¶ Качество изготовления
Плата выполнена очень качественно и добротно. Все дискретные элементы — высокого качества, аналогичные тем, что используются в дорогих профессиональных устройствах.
¶ Внутренние разъемы
- Аналоговый вход для CD-ROM
- Электрический цифровой выход
- Разъем для MIDI-интерфейса Miditrak 2120 (приобретается отдельно)

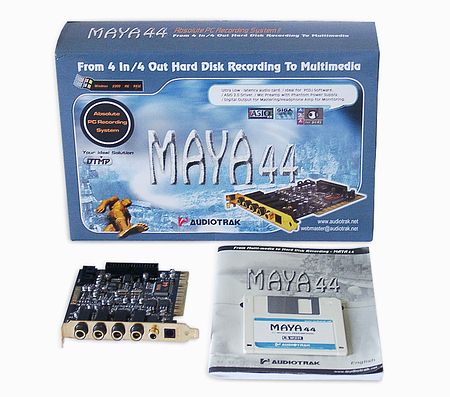

¶ Комплектация
Минималистичная: в большой пенопластовой коробке находятся:
- PCI-карта MAYA 44
- 50-страничная инструкция на английском
- Брошюрка Audiotrak
- Драйверы на дискете (1.44 МБ)
Примечание: На момент обзора на сайте производителя доступны более новые драйверы версии 3.60 (против 1.20 на дискете).
¶ Качество звука
¶ Субъективная оценка
- Сравнение с SB Live!: MAYA 44 оставляет SB Live! без шансов — плоский, зажатый звук Live! сменяется живым и сочным звучанием MAYA 44.
- Вокал: Похрипывающие на Live! цифровыми искажениями вокалы стали чистыми и красивыми.
- Высокие частоты: Отмечается излишняя сглаженность, не хватает резкости.
- Оцифровка: Звук с внешних источников чистый, без признаков компрессии и зажатости.
¶ Микрофонный предусилитель
Критический недостаток: Предусилитель оказался очень шумным. Включение даёт шум порядка -60 дБ, при подключении микрофона уровень шума неприемлемо высок. Возможно, это дефект конкретного экземпляра, но результаты тестов говорят о том, что лучше бы его не было вообще.
¶ Совместимость
¶ Cakewalk SONAR
- Задержка 5.8 мс при 256 samples
- Успешное воспроизведение 10 дорожек с эффектами Waves и TL Audio при загрузке CPU 25%
- Добавление DirectX-инструментов (Tassman SE, Virtual Sound Canvas) не вызвало проблем
¶ Cubase 5.1 R1
- ASIO-драйверы работают стабильно
- Задержка 12 мс при 44.1 кГц
- Доступно 6 ASIO-устройств (3 виртуальных порта)
¶ GigaStudio
- GSIF-драйверы распознаются без проблем
- Доступно 3 виртуальных выхода
- Для стабильной работы рекомендуется установить latency 256 samples
¶ DirectSound (игры)
- Корректная работа с современными играми (Elder Scrolls: Morrowind, Dungeon Siege)
- Отсутствие аппаратной поддержки EAX 2.0 заметно в Max Payne, но ошибок воспроизведения нет
- Используются программные алгоритмы DirectSound API
¶ Windows XP
- E-WDM драйверы версии 3.60 работают без проблем
- Возможна совместная установка с другими картами EgoSys (например, Waveterminal 2496)
- Полная совместимость с GigaStudio и Cubase
¶ Преимущества и недостатки
¶ Плюсы
- 4 независимых аналоговых канала на джеках
- Часто обновляемые и стабильные E-WDM драйверы
- Технология DirectWIRE для гибкой маршрутизации
- Поддержка ASIO 2.0 и GSIF
- Низкая задержка (latency)
- Отличное звучание в режиме 16/44.1
- Специализированный выход на наушники
- Уверенная работа в играх (DirectSound)
- Оптический и коаксиальный цифровые выходы
- Невысокая цена (~$100)
¶ Минусы
- Отсутствие поддержки 24/96
- Нет цифрового входа
- Нет MIDI-интерфейса (требуется отдельный Miditrak 2120)
- Очень низкое качество микрофонного предусилителя
- Карту сложно найти в продаже
¶ Комплектация
- PCI-карта MAYA 44
- Дискета 1.44 МБ с драйверами (версия 1.20)
- 50-страничное руководство пользователя (английский)
- Брошюра Audiotrak
