Производитель: Audiotrak
Тип устройства: PCI-звуковая карта для домашнего кинотеатра
Год выпуска: 2000
Разрядность: 18 бит АЦП / 20 бит ЦАП
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $125
¶ Обзор
Audiotrak MAYA 7.1 — это специализированная звуковая карта, созданная для быстрорастущего рынка DVD-домашних кинотеатров. В отличие от других карт линейки MAYA, ориентированных на музыкантов, MAYA 7.1 предлагает 2 входа и 8 выходов, что идеально подходит для создания системы surround-звука 5.1 или 7.1.
Карта имеет все необходимые выходы для многоканального воспроизведения: фронтальные пары, тыловые, центр/сабвуфер и центральные, а также шестиканальный аналоговый выход G9. В комплекте с картой поставляется программное обеспечение CyberLink PowerDVD для полноценного воспроизведения DVD с многоканальным звуком.
Ключевая особенность: 8 аналоговых выходов для surround-звука 5.1/7.1 и оптический цифровой выход с поддержкой AC3/DTS pass-through — всё для идеального домашнего кинотеатра.
Целевая аудитория: "MAYA 7.1 is AUDIOTRAK's answer to the fast growing DVD home theater market" — карта создана для пользователей, которым нужно доступное и качественное решение для просмотра DVD с многоканальным звуком.
¶ Ключевые особенности
- 2 канала записи / 8 каналов воспроизведения: Одновременная работа.
- Микрофонный вход: С фантомным питанием 4 В.
- Линейный вход: Для подключения внешних источников.
- Выходы на миниджеках (1/8"):
- Пара фронтальных выходов
- Пара тыловых выходов
- Пара выходов центр/субвуфер
- Пара центральных выходов
- G9-коннектор: Шестиканальный аналоговый выход для подключения к ресиверам.
- Оптический цифровой выход: S/PDIF (TOSLINK), 16 бит, 48 кГц, сквозное прохождение AC3, Dolby Digital, DTS.
- Внутренние разъемы:
- Аналоговый вход для CD-ROM
- Дополнительный вход (Aux)
- Преобразователи: АЦП 18 бит, ЦАП 20 бит (90 дБ динамический диапазон).
- Поддерживаемые частоты: от 8 до 48 кГц.
- E-WDM драйверы: Для Windows 98 SE/ME/2000 (MME, DirectSound).
¶ Технические характеристики
¶ Аналоговые входы
| Тип | Разъем | Особенности |
|---|---|---|
| Микрофонный вход | 1/8" миниджек | Фантомное питание 4 В |
| Линейный вход | 1/8" миниджек | Для внешних источников |
¶ Аналоговые выходы
| Тип | Разъем | Назначение |
|---|---|---|
| Front Out | 1/8" миниджек | Фронтальные колонки (L/R) |
| Rear Out | 1/8" миниджек | Тыловые колонки (L/R) |
| Center/Sub Out | 1/8" миниджек | Центральный канал и сабвуфер |
| Center Out | 1/8" миниджек | Дополнительные центральные выходы |
| G9 Out | G9 коннектор | 6-канальный аналоговый выход |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 18 бит | 20 бит |
| Динамический диапазон | 90 дБ(А) | 90 дБ(А) |
¶ Цифровой выход
| Параметр | Значение |
|---|---|
| Тип | Оптический S/PDIF (TOSLINK) |
| Разрядность | 16 бит |
| Частота дискретизации | 44.1, 48 кГц |
| Сквозное прохождение | AC3, Dolby Digital, DTS |
¶ Поддерживаемые частоты дискретизации
От 8 до 48 кГц (все промежуточные значения).
¶ Системные требования
¶ Минимальные
- Процессор: Pentium MMX 200 МГц (или совместимый)
- ОС: Windows 98 SE / ME / 2000
¶ Поддерживаемые ОС и драйверы
| ОС | Драйверы |
|---|---|
| Windows 98 SE | E-WDM (MME, DirectSound) |
| Windows ME | E-WDM (MME, DirectSound) |
| Windows 2000 | E-WDM (MME, DirectSound) |
¶ Программное обеспечение
¶ E-WDM драйверы
Универсальные драйверы от EgoSys обеспечивают:
- Поддержку MME для совместимости со всеми приложениями
- Поддержку DirectSound для игр и мультимедиа
- Одинаковую функциональность под всеми операционными системами
¶ CyberLink PowerDVD
В комплекте с картой поставляется PowerDVD — мощный DVD-плеер, который позволяет:
- Воспроизводить DVD с многоканальным звуком
- Использовать все 8 выходов карты для surround-звука 5.1/7.1
- Наслаждаться домашним кинотеатром на ПК
¶ Применение
¶ Для домашнего кинотеатра
- Воспроизведение DVD с surround-звуком 5.1 или 7.1
- Подключение к AV-ресиверу через G9 или отдельные выходы
- Оптический цифровой выход для подключения к внешним декодерам
¶ Для музыкантов (ограниченно)
- Запись через микрофонный или линейный вход
- 8 выходов для многоканального мониторинга
- Поддержка ASIO 2.0 для работы с секвенсорами
¶ Для мультимедиа
- Воспроизведение музыки в высоком качестве
- Игры с многоканальным звуком
- Прослушивание CD через внутренний CD-вход
¶ Аппаратная реализация

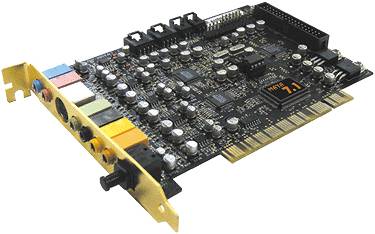

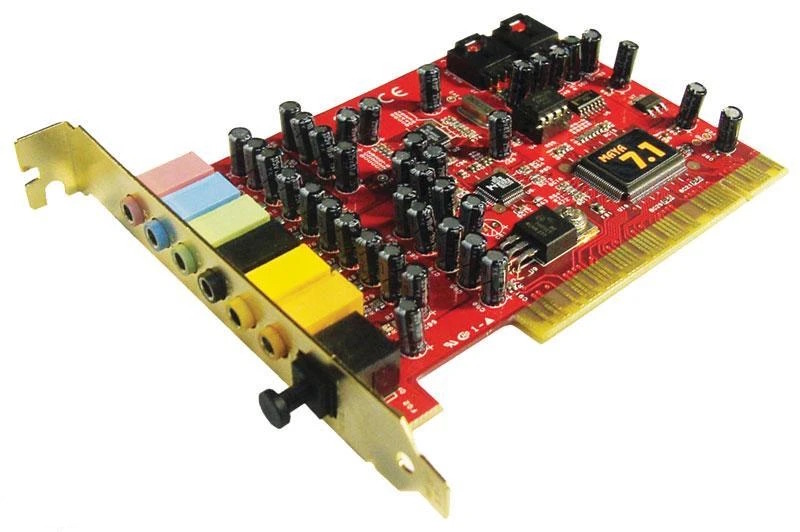

¶ PCI-карта
На плате расположены:
- Разъемы для аналоговых входов/выходов (миниджеки 1/8")
- Оптический цифровой выход (TOSLINK)
- G9-коннектор для 6-канального выхода
- Внутренний аналоговый вход для CD-ROM
- Дополнительный внутренний вход (Aux)
¶ Выходная конфигурация для surround
| Система | Используемые выходы |
|---|---|
| 5.1 surround | Front, Rear, Center/Sub |
| 7.1 surround | Front, Rear, Center/Sub, Center (дополнительные) |
¶ Маркетинговые материалы
"The new MAYA 7.1 is AUDIOTRAK's answer to the fast growing DVD home theater market. If you need an affordable card with eight output channels, good audioquality and excellent driver support, MAYA 7.1 is the way to go."
"MAYA 7.1 comes with an E-WDM driver that supports ASIO 2.0 and MME for Windows 98SE/ME/2000 - the same functionality under all operating systems."
"With the optical S/PDIF output the card can be used as well to send digital audiodata with 44.1kHz or 48kHz bit-identical to external devices such as MD- or DAT-recorders."
"All in all, MAYA 7.1 fullfills all your home theater needs for your PC system."
¶ Преимущества
¶ Для домашнего кинотеатра
- 8 независимых выходов для surround-звука
- PowerDVD в комплекте
- Цифровой выход для внешних декодеров
- Доступная цена ($125)
¶ Технические
- Качественные 20-битные ЦАП (90 дБ)
- Универсальные E-WDM драйверы
- Поддержка всех популярных форматов surround
- Гибкие возможности подключения
¶ Особенности и ограничения
¶ Плюсы
- 8 аналоговых выходов для surround-звука
- Микрофонный вход с фантомным питанием
- Оптический цифровой выход
- G9-коннектор для удобного подключения
- PowerDVD в комплекте
- Доступная цена
- E-WDM драйверы с хорошей поддержкой
¶ Минусы
- Только 2 входа (не для многоканальной записи)
- Фантомное питание всего 4 В (не для профессиональных микрофонов)
- Отсутствие поддержки 24/96
- Миниджеки (1/8") менее надежны, чем профессиональные разъемы
- Нет MIDI-интерфейса

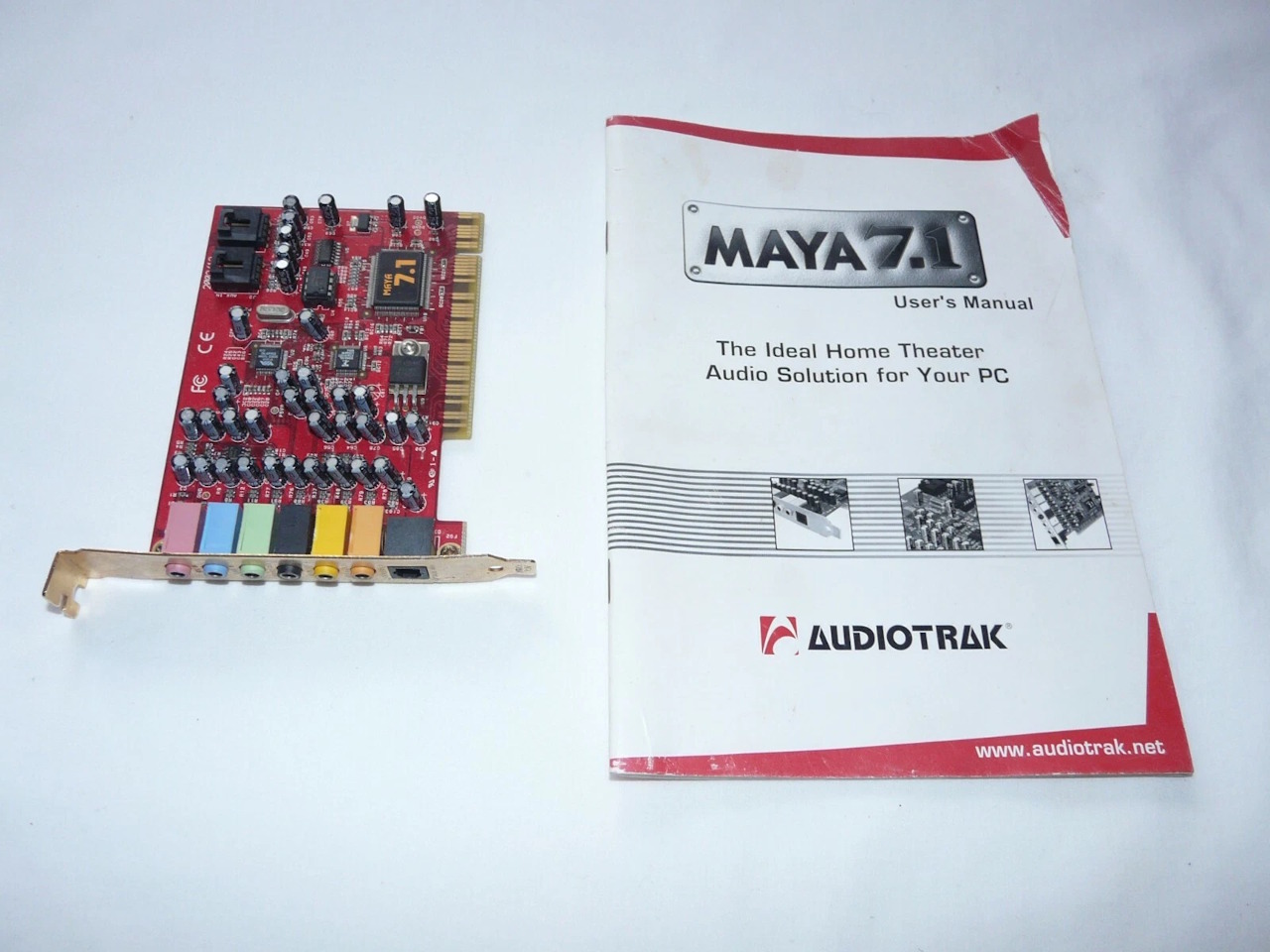

¶ Комплектация
- PCI-карта MAYA 7.1
- CyberLink PowerDVD
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-звуковая карта для домашнего кинотеатра |
| Аналоговые входы | 2 (микрофонный, линейный) |
| Аналоговые выходы | 8 (4 пары на миниджеках + G9) |
| Микрофонный вход | С фантомным питанием 4 В |
| Цифровой выход | Оптический S/PDIF (TOSLINK) |
| АЦП | 18 бит |
| ЦАП | 20 бит |
| Динамический диапазон | 90 дБ(А) |
| Частоты дискретизации | 8 - 48 кГц |
| Поддержка surround | 5.1, 7.1 |
| Драйверы | E-WDM (MME, DirectSound, ASIO 2.0) |
| ПО в комплекте | CyberLink PowerDVD |
| Внутренние разъемы | CD-IN, Aux-IN |
| Системные требования | Pentium MMX 200, Windows 98 SE/ME/2000 |
