Производитель: Audiotrak
Тип устройства: Мультимедийная PCI-звуковая карта с поддержкой 192 кГц и 7.1 surround
Год выпуска: 2002
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц (АЦП) / 192 кГц (ЦАП)
Интерфейс: PCI (Bus-Mastering, 32 бит)
Цена на момент релиза: $195 (£100)
¶ Обзор
Audiotrak Prodigy 192 — это одна из первых мультимедийных звуковых карт, получивших поддержку частоты дискретизации 192 кГц. Карта позиционировалась как решение для домашних кинотеатров (DTHT — Digital Technology Home Theatre) и предлагала 2 входа и 8 выходов, поддержку 5.1 и 7.1 surround, а также цифровые интерфейсы S/PDIF.
Prodigy 192 создана на базе нового на тот момент чипа VIA/ICEnsemble Envy24HT (поддержка 192 кГц) и кодека Sigmatel ST9460. Несмотря на профессиональные возможности (ASIO 2.0, GSIF, DirectWIRE, низкие задержки), карта осталась в мультимедийном сегменте из-за качества применённых преобразователей.
Ключевая особенность: Первая мультимедийная карта с поддержкой 192 кГц и чипом Envy24HT, обеспечивающим ультранизкие задержки (до 2-3 мс).
Концепция DTHT: Prodigy 192 разработана для создания полноценного домашнего кинотеатра на ПК с поддержкой Dolby Digital 5.1 и DTS, а также для прослушивания DVD-Audio (хотя программная поддержка этого формата отсутствовала).
¶ Ключевые особенности
- 2 входа / 8 выходов: Одновременная запись 2 каналов и воспроизведение 8 каналов (6 аналоговых + 2 цифровых).
- Аналоговые входы:
- Микрофонный моно (миниджек) с фантомным питанием +5 В (для мультимедийных микрофонов)
- Линейный стерео (миниджек, -10 dBV)
- Микрофонный и линейный входы не могут использоваться одновременно
- Аналоговые выходы: 3 стереопары на миниджеках (-10 dBV) для 5.1 surround.
- Цифровые выходы:
- Электрический S/PDIF (RCA)
- Оптический S/PDIF (TOSLINK)
- 24 бит, до 96 кГц
- Внутренние разъемы:
- 2-контактный цифровой аудиовход для CD-ROM
- Колодка для дополнительной платы MI/ODI/O (добавляет цифровые входы и MIDI)
- Преобразователи:
- АЦП: 24 бит, до 96 кГц, 100 дБ динамический диапазон
- ЦАП: 24 бит, до 192 кГц, 104 дБ динамический диапазон
- Чипсет: VIA/ICEnsemble Envy24HT + Sigmatel ST9460
- Поддерживаемые частоты: 16, 22, 24, 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц (176.4/192 только воспроизведение).
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Микрофонный | Линейный |
|---|---|---|
| Тип разъема | 1/8" миниджек (моно) | 1/8" миниджек (стерео) |
| Фантомное питание | +5 В (для мультимедийных микрофонов) | Нет |
| Номинальный уровень | — | -10 dBV |
| Импеданс | — | 10 кОм |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 3 x 1/8" миниджек (стерео) |
| Конфигурация | Front, Rear, Center/Sub для 5.1 |
| Номинальный уровень | -10 dBV |
| Импеданс | 100 Ом |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Макс. частота | 96 кГц | 192 кГц |
| Динамический диапазон | 100 дБ | 104 дБ |
¶ Цифровые выходы (основная плата)
| Параметр | Значение |
|---|---|
| Типы | Коаксиальный (RCA), оптический (TOSLINK) |
| Разрядность | 24 бит |
| Частоты | 32-192 кГц |

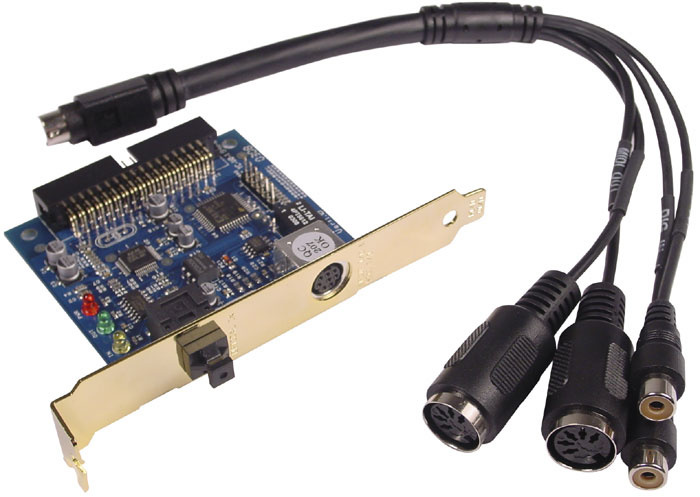

¶ Дополнительная плата MI/ODI/O (опционально, $50)
| Функция | Описание |
|---|---|
| Оптический вход | S/PDIF (TOSLINK), до 192 кГц |
| Оптический выход | S/PDIF (TOSLINK), до 192 кГц |
| Коаксиальный вход | S/PDIF (RCA), до 192 кГц |
| Коаксиальный выход | S/PDIF (RCA), до 192 кГц |
| MIDI | 16 каналов (вход/выход) |
С MI/ODI/O карта становится 4 входа / 8 выходов (аналог + цифра одновременно).
¶ Поддерживаемые частоты дискретизации
16, 22, 24, 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц (176.4/192 только воспроизведение).
¶ Измерения (RMAA)
¶ 16 бит / 44.1 кГц
| Параметр | Значение | Оценка |
|---|---|---|
| Неравномерность АЧХ (40 Гц - 15 кГц) | +0.01, -0.29 дБ | Очень хорошо |
| Уровень шума | -94.9 дБ(А) | Очень хорошо |
| Динамический диапазон | 92.4 дБ(А) | Очень хорошо |
| THD | 0.0027% | Отлично |
| Взаимопроникновение каналов | -88.3 дБ | Отлично |
| Общая оценка | Очень хорошо |
¶ 24 бит / 96 кГц
| Параметр | Значение | Оценка |
|---|---|---|
| Уровень шума | -97.8 дБ(А) | Отлично |
| Динамический диапазон | 96.0 дБ(А) | Отлично |
| THD | 0.0026% | Отлично |
| Общая оценка | Отлично |
¶ 32 бит / 192 кГц
| Параметр | Значение | Оценка |
|---|---|---|
| Уровень шума | -95.3 дБ(А) | Отлично |
| Динамический диапазон | 94.1 дБ(А) | Очень хорошо |
| THD | 0.0026% | Отлично |
| Общая оценка | Очень хорошо |
¶ Системные требования
¶ Минимальные
- ОС: Windows 98 SE / ME / 2000 / XP
- Слот: PCI 32-бит (Bus-Mastering)
¶ Поддерживаемые ОС и драйверы
| ОС | Драйверы |
|---|---|
| Windows 98 SE | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |
| Windows ME | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |
| Windows 2000 | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |
| Windows XP | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |
¶ Программное обеспечение
¶ E-WDM драйверы
Универсальные драйверы от EgoSys (всего ~200 КБ) поддерживают:
- MME (несколько устройств)
- DirectSound (несколько устройств)
- ASIO 2.0
- GSIF (GigaStudio)
- Direct KS для SONAR
- DirectWIRE — технология программной маршрутизации звуковых потоков

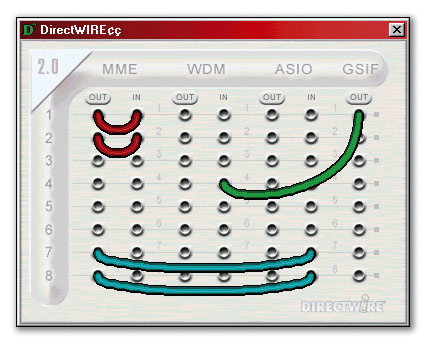

¶ DirectWIRE
Позволяет соединять любые виртуальные выходы с любыми виртуальными входами до отправки сигнала на кодек, обеспечивая побитовую передачу между приложениями:
- Запись из GigaStudio в секвенсор
- Захват защищённых форматов (WMA)
- Одновременная работа нескольких приложений

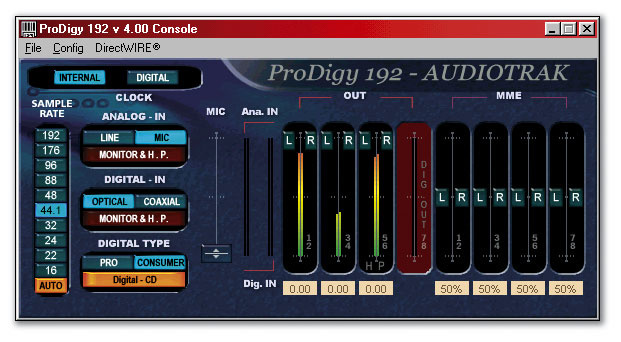

¶ Панель управления (Console)
- Выбор опорной частоты (до 192 кГц)
- Регулировка уровня выходов (шаг 1.5 дБ)
- Регулировка микрофонного входа
- Настройка задержки (латентности) в сэмплах
- Настройки цифровых каналов (при подключении MI/ODI/O)
¶ Комплектация ПО
- CyberLink PowerDVD 3.0 — программа для просмотра DVD с многоканальным звуком

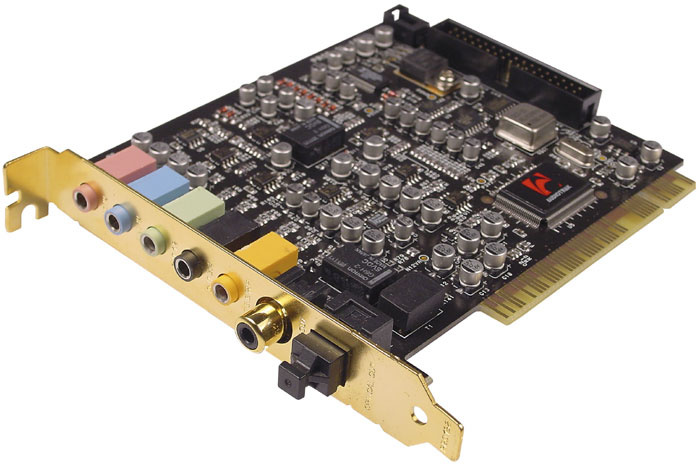

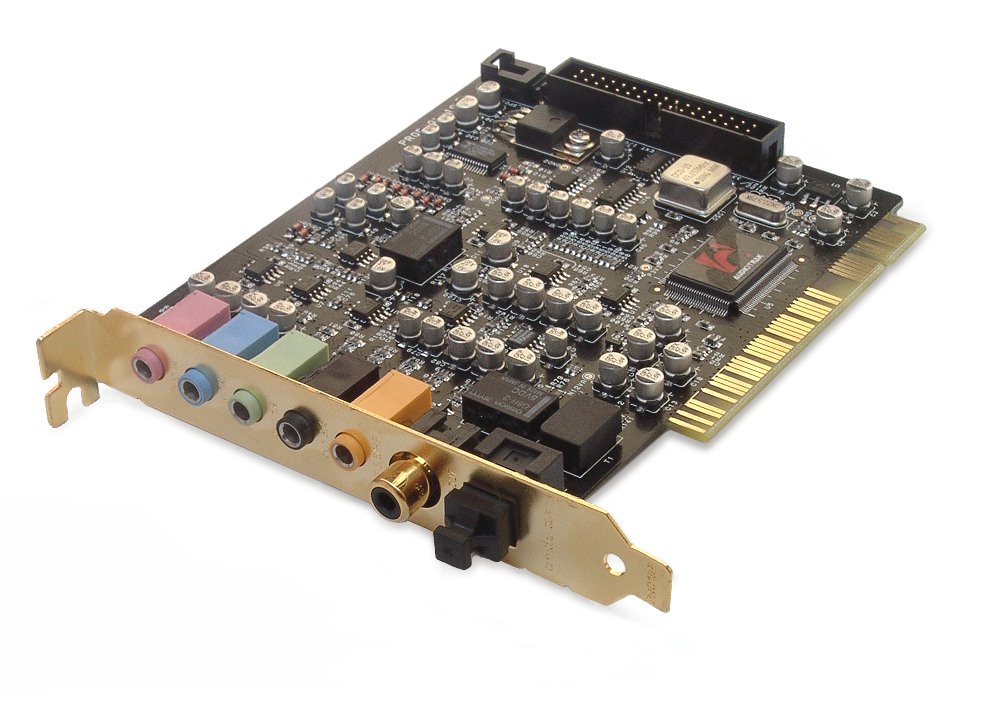

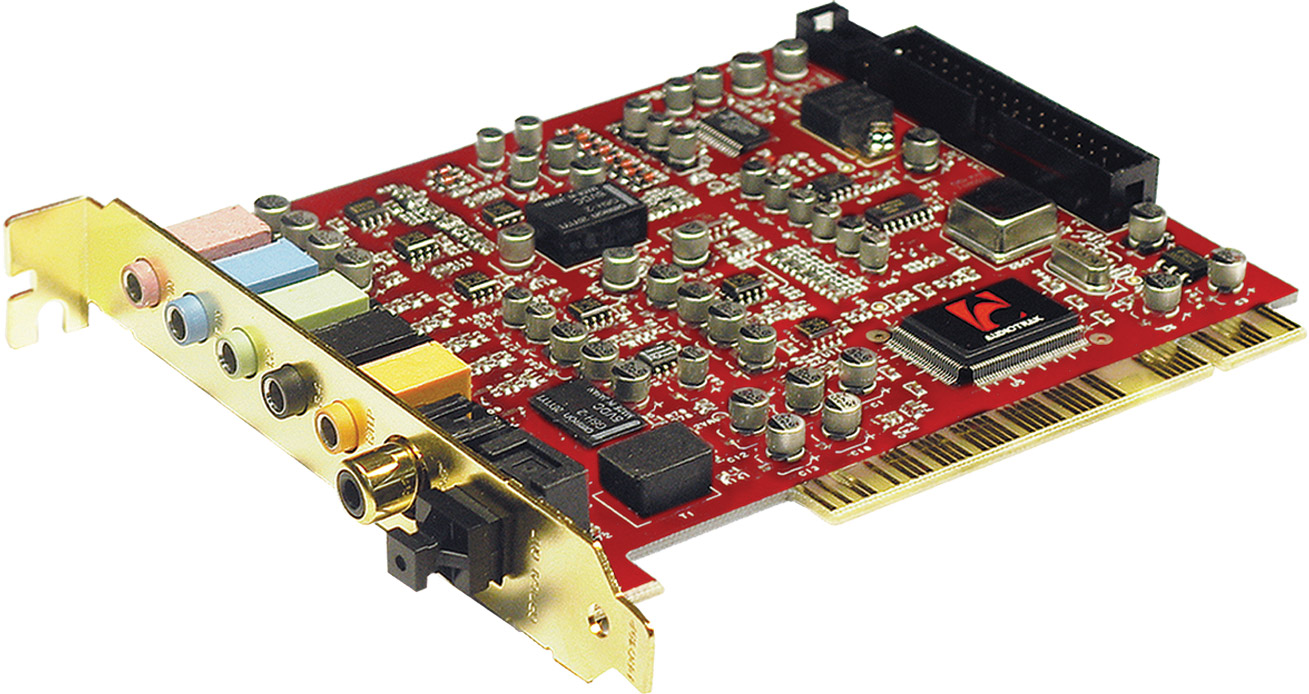

¶ Аппаратная реализация
¶ Чипсет
- VIA/ICEnsemble Envy24HT: Контроллер, поддерживающий 192 кГц (первое появление в тестовой лаборатории)
- Sigmatel ST9460: 6-канальный кодек, топовый в линейке Sigmatel, но ориентированный на бытовую аудиоаппаратуру
¶ Коннекторы
Металлизированные пластмассовые разъёмы с расцветкой по стандарту PC99:
- Зелёный — Front Out
- Чёрный — Rear Out
- Оранжевый — Center/Sub Out
- Синий — Line In
- Розовый — Mic In
¶ Внутренние разъемы
- CD S/PDIF In: 2-контактный для подключения CD-ROM по цифре
- MI/ODI/O: Широкая колодка для дополнительной платы
¶ Качество сборки
Плата собрана на весьма качественных элементах, аналогичных тем, из которых собирают профессиональное оборудование.
¶ Производительность
¶ Задержки (Latency)
| Приложение | Режим | Задержка |
|---|---|---|
| Reason/Cubase SX | 44.1 кГц | ~3 мс (48 samples) |
| Cakewalk Sonar | — | 2 мс (профайлер), 12 мс (рекоменд.) |
¶ GigaStudio
- Все 4 стереовыхода доступны
- Задержка 3 мс (128 samples)
- Загрузка CPU < 40%
¶ Sonar XL 2.0
- Задержка 2.6 мс (16/44)
- Задержка 1.3 мс (24/96) — великолепный результат!
- Мониторинг без видимых задержек
¶ Cubase SX / Nuendo
- Безупречная работа под WinXP
- Поддержка 24/192 в Nuendo
¶ DVD (PowerDVD)
- Полноценный 5.1 звук
- Яркое, детальное звучание благодаря резким верхам
- Цифровой выход AC3/DTS
¶ Мультиклиентность
Одновременная работа GigaStudio, ASIO и MME приложений без проблем.
¶ Проблемы и ограничения
¶ Известные проблемы
- MME-приложения и 192 кГц: На момент релиза режим 192 кГц не работал в стандартных Windows-приложениях (ошибка драйвера). Работал только в ASIO-приложениях (Wavelab, Nuendo).
- Препродажные семплы: На тестовых образцах наблюдался спад АЧХ в области ВЧ (-0.8 дБ на 15 кГц), исправленный в серийных версиях.
- Микрофонный вход: +5 В фантомного питания только для мультимедийных микрофонов, непригоден для профессиональных.
¶ Маркетинговые материалы
"Prodigy 192's 2-in/8-out design features 24-bit/96kHz S/PDIF Optical digital output and Coaxial digital output, 24-bit/96kHz A/D converter and 24-bit/192kHz D/A converter for analog I/O with 104 dB dynamic range."
"The optional MI/ODI/O add-on card, which is sold separately, expands the Prodigy 192's capabilities with S/PIDIF optical (TosLink) input and coaxial I/O, along with a 1-in/1-out MIDI interface."
"The Prodigy 192 offers complete compatibility with Dolby Digital 5.1 and DTS 5.1 surround formats. Used with a software DVD Player, you've got a full-blown 5.1 home theater system."
"The Prodigy 192 supports the DirectWIRE® function that is provided by EWDM supported products from AUDIOTRAK. This unique feature will simplify the hassles of wiring externally for inter-driver/inter-application audio data transfer."
¶ Цитаты из обзора (Sound On Sound)
"For the software-based studio, however, perhaps the most significant feature of these two ESI Pro units is the combination of multi-client EWDM drivers and Direct Wire software patchbay, which together provide unrivalled flexibility when running multiple audio applications through a single soundcard."
"While I'd be more than happy for someone to convince me otherwise, on a soundcard costing under £100 and using unbalanced mini-jacks for analogue I/O, I think the idea of 24-bit/192kHz audio is more to do with marketing (and the ability to meet the required spec for playing back DVDs) than real differences in the listening experience of the potential user."
"However, where it is likely to benefit the recording musician most is in providing access to the EWDM/Direct Wire technology at a relatively low cost."
"If this is you and your budget is tight, or you are just not yet ready to take the plunge with something offering more comprehensive in terms of balanced analogue I/O or professional phantom powering, then the Prodigy 192 is well worth a closer look."
¶ Преимущества и недостатки
¶ Плюсы
- Поддержка 192 кГц (первая в мультимедийном сегменте)
- Чип Envy24HT с низкими задержками (до 1.3 мс)
- Отличные стабильные E-WDM драйверы
- Поддержка ASIO 2.0, GSIF, DirectWIRE
- Мультиклиентность (одновременная работа нескольких приложений)
- Цифровые выходы (коаксиальный и оптический)
- Возможность расширения MI/ODI/O (MIDI + цифровые входы)
- Хорошее соотношение цены и возможностей
- PowerDVD в комплекте
¶ Минусы
- Мультимедийное качество преобразователей (Sigmatel)
- Непрофессиональное звучание (зажатость, резкие верха)
- Микрофонный вход с +5В (только для мультимедийных микрофонов)
- Миниджеки (1/8") менее надёжны
- Глюк с 192 кГц в MME-приложениях на момент релиза
- Нет цифровых входов без опциональной платы

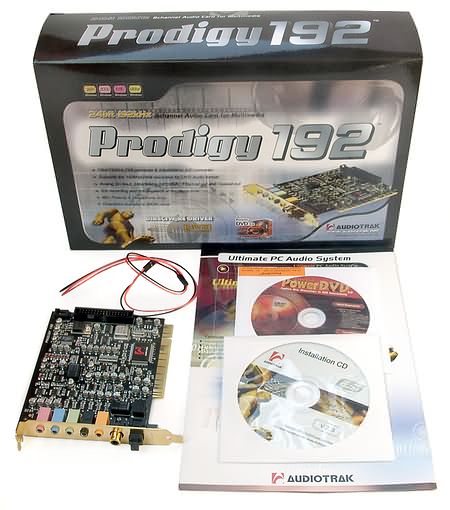

¶ Комплектация
- PCI-карта Prodigy 192
- 48-страничное руководство на английском
- CD с драйверами Ego Systems/Audiotrak
- CD с CyberLink PowerDVD 3.0
- Кабель для подключения CD-ROM по цифре
- Буклет продуктов Audiotrak
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-звуковая карта (мультимедийная) |
| Входы | 1 x Mic (моно, миниджек), 1 x Line (стерео, миниджек) |
| Выходы | 3 x стерео (миниджек) для 5.1 |
| Цифровые выходы | Коаксиальный (RCA), оптический (TOSLINK) |
| АЦП | 24 бит / 96 кГц, 100 дБ |
| ЦАП | 24 бит / 192 кГц, 104 дБ |
| Чипсет | VIA Envy24HT + Sigmatel ST9460 |
| Частоты | 16-192 кГц |
| Задержка ASIO | < 3 мс |
| Драйверы | E-WDM (MME, DS, ASIO 2.0, GSIF, DirectWIRE) |
| Опционально | MI/ODI/O (MIDI + цифровые входы/выходы) |
| Мультиклиентность | Да |
| ПО в комплекте | CyberLink PowerDVD 3.0 |
