Производитель: Digital Audio Labs
Тип устройства: Модульная и расширяемая система для профессиональной многоканальной записи (ISA-карты + внешние блоки)
Год выпуска: 1997
Разрядность: 16 бит (конвертеры Big Block)
Макс. частота дискретизации: 48 кГц
Интерфейс: ISA (Main Board и опциональные карты)
Цена на момент релиза: $2495 (Main Board) + $2695 (Big Block) + $795 (Supercharger) + $445 (RAM Induction) + $790 (CardD Plus) + $1195 (Deuce Coupe) + $995 (MDM Custom)
¶ Обзор
Digital Audio Labs V8 — это модульная и расширяемая система для профессиональной многоканальной записи, построенная по принципу "выбирай компоненты под свои задачи". В отличие от монолитных решений, V8 позволяла пользователю собрать систему точно под свои текущие нужды и бюджет, с возможностью дальнейшего расширения.
Сердцем системы является Main Board — полноразмерная ISA-карта с двумя DSP Motorola 56002, обеспечивающая запись/воспроизведение до 16 дорожек, управление громкостью и панорамой, а также 32-канальный цифровой микшер в реальном времени. Внешний мир подключается через рэковый блок Big Block с 8 аналоговыми входами и выходами, а также множеством цифровых интерфейсов. Для расширения DSP-мощности используются модули Supercharger (по 2 процессора Motorola 56002 на 80 МГц), а для ресурсоёмких эффектов (ревербераторы, дилеи) — модули памяти RAM Induction.
Ключевая особенность: Полностью модульная архитектура, позволяющая наращивать количество каналов, DSP-мощность и типы подключений (аналог, ADAT, DA-88, AES/EBU, S/PDIF) по мере необходимости, а не покупать всё сразу.
Философия: "Open architecture" — V8 была спроектирована для работы со сторонним программным обеспечением и плагинами (включая Waves Native Power Pack), а не только с собственным ПО.
¶ Ключевые особенности
¶ Модульная архитектура
Система V8 позволяет комбинировать различные компоненты:

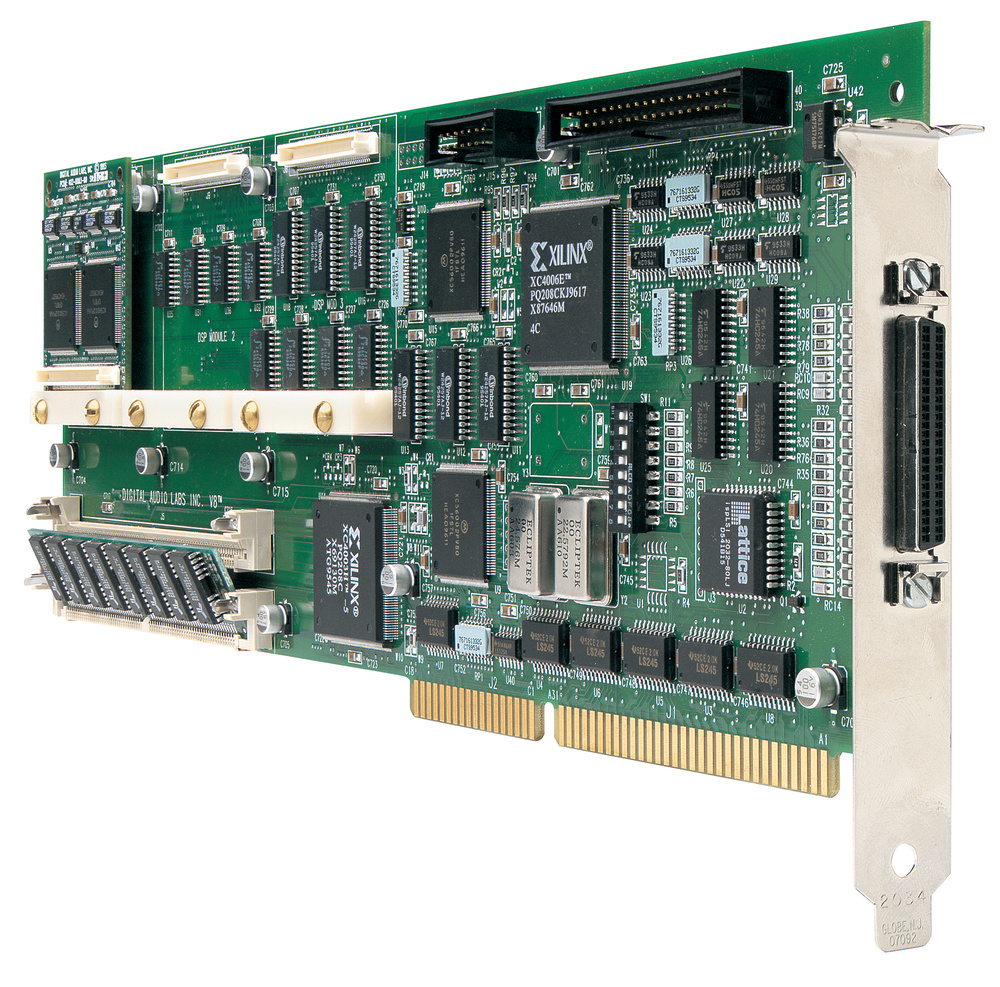

¶ Основная плата (Main Board)
- Тип: Полноразмерная ISA-карта (13 дюймов)
- DSP: 2 x Motorola 56002 (для базовых I/O функций и микшера)
- Слоты расширения: 3 x для DSP-модулей Supercharger
- Возможности:
- Запись/воспроизведение до 16 дорожек (зависит от производительности системы)
- 32-канальный цифровой микшер реального времени (16 диск + 16 внешних)
- Внутренняя шина V8 с 16 входами и 16 выходами
- Частоты: 44.1, 48 кГц (переменная с внешним клоком)

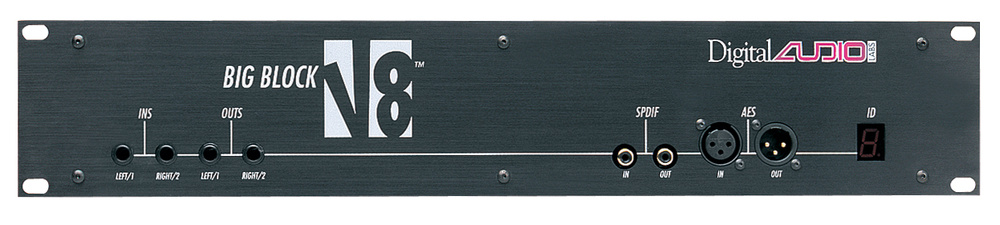

¶ Внешний блок Big Block (2U)
- 8 симметричных аналоговых входов / выходов: 1/4" TRS (дублированы на передней панели для каналов 1-2)
- Преобразователи: 16-бит дельта-сигма (АЦП 64x oversampling, ЦАП 8x oversampling)
- Цифровые интерфейсы:
- S/PDIF: коаксиальный (RCA) и оптический (TOSLINK) — вход/выход
- AES/EBU: XLR — вход/выход (дублированы на передней панели)
- Одновременно активен только один цифровой вход; выходы могут работать одновременно
- Уровни: Программно переключаемые -10 dBV / +4 dBu
- Питание: Встроенный блок питания, IEC разъем

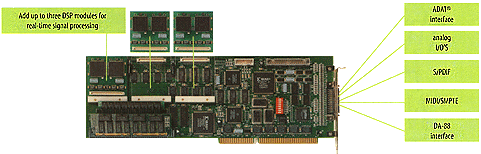

¶ DSP Supercharger (модули расширения)
- Установка: В слоты на Main Board (до 3 шт.)
- Содержимое: 2 x Motorola 56002 @ 80 МГц (на модуль)
- Производительность: 80 MIPS на модуль
- Возможности:
- До 30 полос EQ реального времени
- До 20 каналов компрессии
- 2 стерео ревербератора
- Масштабирование: Несколько модулей могут объединяться для ресурсоёмких плагинов
¶ RAM Induction (модули памяти)
- Установка: На DSP Supercharger (1 на модуль)
- Память: 128K 24-битных слов быстрой SRAM
- Назначение: Для алгоритмов, требовательных к памяти (ревербераторы, дилеи)
¶ Интерфейсные карты (опционально, ISA)
| Карта | Описание | Цена |
|---|---|---|
| CardD Plus | 2 аналоговых входа / выхода | $790 |
| Deuce Coupe | 2 аналоговых входа/выхода + AES/EBU + S/PDIF | $1195 |
| MDM Custom | ADAT оптический I/O (8 каналов) + синхронизация (9-pin) | $995 |
| DA-88 интерфейс | Для TASCAM DA-88 | $995 |
¶ Синхронизация (Timing Gear)
- Отдельная ISA-плата для профессиональной синхронизации.
- Поддержка SMPTE (LTC и VITC), чтение и генерация.
- Видео вход/выход с наложением таймкода (window burn).
- MTC выход.
- Опциональный RS422 контроллер для управления видеомагнитофонами.
¶ Технические характеристики
¶ Big Block (аналоговые характеристики)
| Параметр | Значение |
|---|---|
| АЦП | 16-бит дельта-сигма, 64x oversampling |
| ЦАП | 16-бит дельта-сигма, 8x oversampling |
| Сигнал/шум (вход) | 91 дБ (A-взвешенный) |
| Сигнал/шум (выход) | 96 дБ (A-взвешенный) |
| Частотный диапазон | 20 Гц - 20 кГц (+0/-0.25 дБ @ 48 кГц) |
| Перекрестные помехи @ 1 кГц | -107 дБ |
| Входы/выходы | 8 x 1/4" TRS (симметричные) |
| Уровни | Программно -10 dBV / +4 dBu |
¶ Main Board
| Параметр | Значение |
|---|---|
| Тип | ISA, полноразмерная (13 дюймов) |
| DSP (базовые) | 2 x Motorola 56002 |
| Слоты расширения | 3 x для DSP Supercharger |
| Частоты | 44.1, 48 кГц (переменная с внешним клоком) |
| Макс. каналов записи | 16 |
| Микшер | 32 канала реального времени (16 диск + 16 внешних) |
| Шина V8 | 16 in / 16 out |
¶ DSP Supercharger
| Параметр | Значение |
|---|---|
| DSP на модуль | 2 x Motorola 56002 @ 80 МГц |
| MIPS | 80 |
| Типичные возможности | 30+ полос EQ, 20+ каналов компрессии, 2 стерео ревербератора |
¶ RAM Induction
| Параметр | Значение |
|---|---|
| Память | 128K 24-битных слов SRAM |
¶ Системные требования
¶ Минимальные
- Процессор: 486 DX / Pentium
- ОЗУ: 16 МБ
- Жёсткий диск: IDE/SCSI, 5200 об/мин
- Количество дорожек: 8-12
¶ Рекомендованные (для 16 дорожек @ 48 кГц)
- Процессор: Pentium 90 МГц
- ОЗУ: 48 МБ
- Жёсткий диск: SCSI, 7200 об/мин
¶ ОС
- Windows 95
- (Драйверы для Windows 3.1 также доступны)
¶ Программное обеспечение
¶ Драйверы

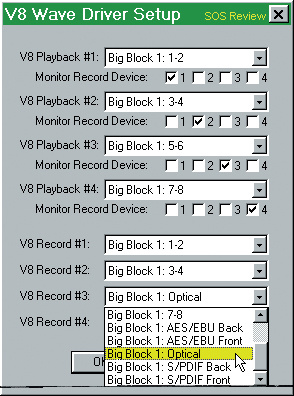

- Стандартный Windows 95 Wave Driver: Позволяет использовать V8 с любым Windows-приложением, имитируя 4 стерео звуковые карты (доступны все входы/выходы, но не DSP-функции).
- V8-aware драйверы: Для приложений, напрямую поддерживающих V8 (доступ ко всем функциям, включая DSP и настройки уровней).
¶ Совместимое ПО (на момент релиза)
| Программа | Статус |
|---|---|
| MxTrax | Специально разработана для V8, полный доступ ко всем функциям |
| Cakewalk Pro Audio 6.01 | V8-совместима |
| Emagic Logic Audio 2.6 | V8-совместима |
| SEK'D Samplitude 3.0 | V8-совместима |
¶ Плагины
- Waves Native Power Pack (V8-версия): Специальная версия знаменитых плагинов, работающая на DSP-модулях Supercharger, освобождая CPU компьютера.

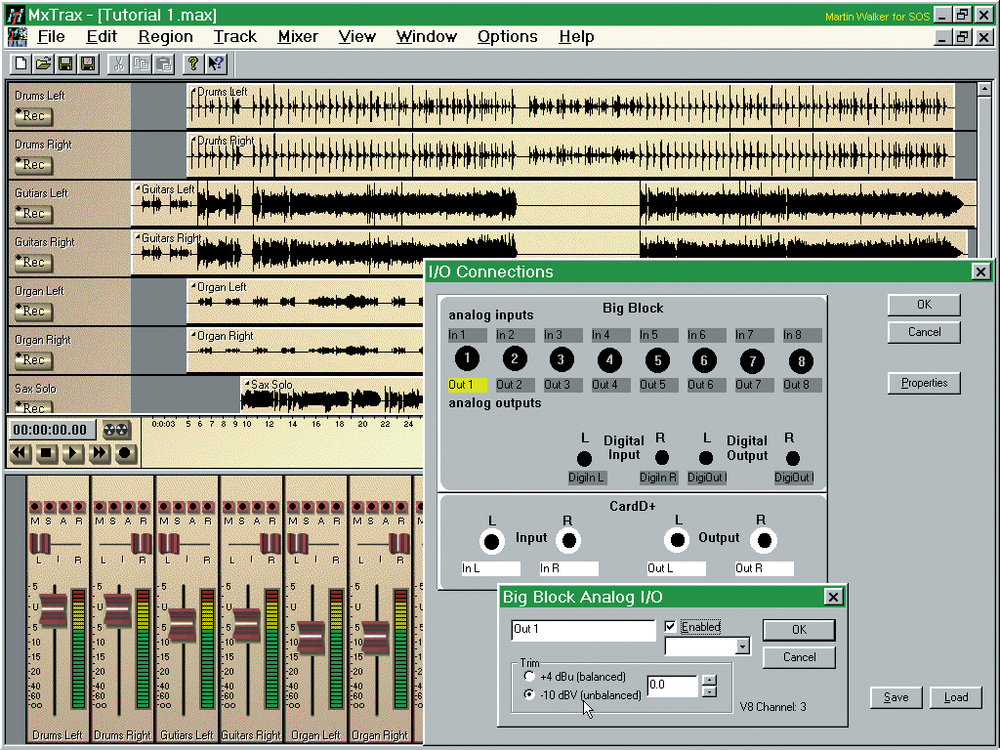

¶ MxTrax

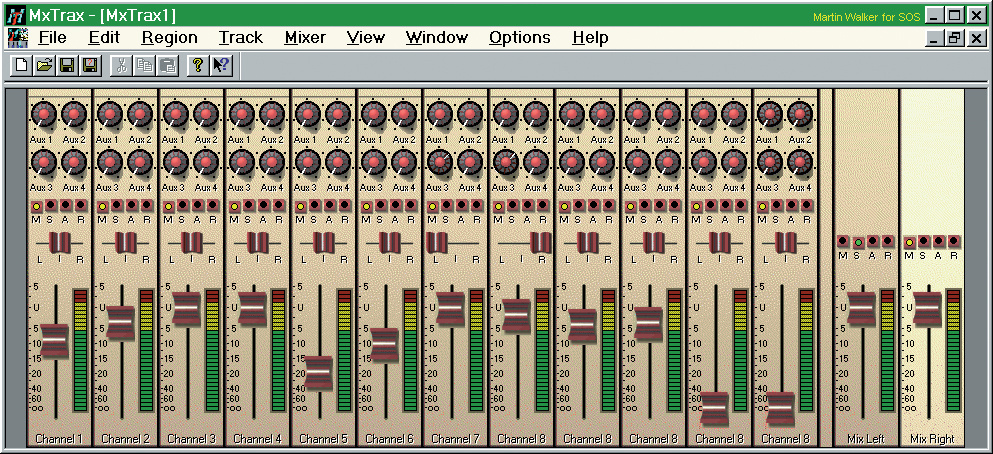

- Полностью настраиваемый микшер ("создай микшер своей мечты").
- Перетаскивание фейдеров, панорам, посылов, EQ, кнопок Mute/Solo на пустую панель.
- Возможность сохранения и загрузки конфигураций микшера с проектом.
- Автоматизация движений фейдеров и панорамы.
- Управление транспортом ADAT (при наличии MDM Custom).
¶ Маркетинговые материалы
"How would you fancy slotting a soundcard into your PC which would give you access to up to 16 simultaneous inputs and 16 simultaneous outputs, as well as an expandable onboard DSP setup that provides so much processing power that you can run loads of real‑time EQ and effects from a Pentium 90MHz? This is exactly what Digital Audio Labs (DAL) claim for their new expandable V8 system."
"The philosophy behind the V8 system is to provide a 'modular DSP architecture' that allows you to start with an engine (the Main Board) of sufficient processing power to run alongside various other add‑on expansion cards, as well as interfacing to the world of analogue via an entirely separate set of audio converters outside the PC (the Big Block)."
"Taking the concept of 'open architecture' to the next level, the V8 was engineered and programmed from inception to operate exclusively with third party software and plug-ins from a growing list of V8 software partner companies, allowing you to completely customize a V8 system to your particular requirements."
¶ Цитаты из обзора (Sound On Sound)
"This is a system with an impressive specification, and great expansion possibilities."
"One of the beauties of V8 is that it is modular — you could start with a basic system and expand as required in the years to come."
"I never thought that I'd end up recommending that people look at a Mac system, but I suspect that anyone interested in a complete system at this sort of price will also have a Mac equivalent on their shortlist, and Digidesign already have huge support from other software developers."
"I wish DAL well with the V8 — it's a brave venture, and producing a high‑end PC system like this is to be applauded, especially with an engine capable of 16 simultaneous ins and outs."
¶ Критические замечания
- Установка: Полноразмерная ISA-карта (13 дюймов) может не поместиться во многие корпуса (особенно с baby-AT материнскими платами). Требует физического сгибания и изоляции бумагой от других компонентов.
- Драйверы: Настройки уровней (+4/-10) доступны только из V8-совместимых приложений, не из стандартного Wave Driver.
- Совместимость: На момент выхода только MxTrax полностью использовала возможности системы.
- Цена: Полноценная система с 16 каналами и DSP-мощностью стоила $5000+.
- ISA: Устаревшая шина даже для 1997 года (но PCI-версии обещались).
¶ Преимущества и недостатки
¶ Плюсы
- Полностью модульная и расширяемая архитектура
- До 16 входов и 16 выходов одновременно
- Мощная DSP-обработка с возможностью наращивания (до 6 процессоров 56002)
- Высокое качество звука и низкий уровень шума
- Поддержка популярных плагинов (Waves NPP)
- Интеграция с ADAT и DA-88 (полный транспортный контроль)
- Профессиональные возможности синхронизации (Timing Gear)
¶ Минусы
- Огромная ISA-карта, проблемная установка
- Высокая цена полной системы
- Ограниченная поддержка софта на момент выхода
- Стандартный Wave Driver не даёт доступа к DSP и настройкам уровней
- Устаревший интерфейс (ISA) и отсутствие поддержки 24/96
¶ Комплектация (примеры)
¶ Базовая система (8 in/8 out)
- Main Board + Big Block + MxTrax ≈ $3700 (£3700?)
¶ С ADAT (16 in/16 out)
- Добавить MDM Custom ≈ $4250
¶ С 16 аналоговыми каналами
- Добавить второй Big Block ≈ $5400
¶ Сводная таблица
| Компонент | Назначение | Ключевые характеристики |
|---|---|---|
| Main Board | Основная плата, мозг системы | ISA, 16 in/out, 32-канальный микшер, 2 DSP 56002, 3 слота для Supercharger |
| Big Block | Внешний конвертер (2U) | 8 x аналог I/O (1/4" TRS), AES/EBU, S/PDIF (коакс/оптика), 16 бит |
| DSP Supercharger | Модуль расширения DSP | 2 x 56002 @ 80 МГц, до 30 полос EQ, 2 ревербератора |
| RAM Induction | Модуль памяти для DSP | 128K SRAM для ревербераторов и дилеев |
| MDM Custom | Интерфейс для ADAT/DA-88 | ADAT оптический I/O, синхронизация, транспортный контроль |
| Deuce Coupe | Интерфейсная карта | 2 аналог I/O, AES/EBU, S/PDIF |
| Timing Gear | Плата синхронизации | SMPTE (LTC/VITC), видео genlock, MTC, RS422 |
