Производитель: ESI
Тип устройства: Профессиональная 10-входовая/10-выходовая PCI-аудиосистема с внешним рэковым блоком
Год выпуска: 2004
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $465 (£249)
¶ Обзор

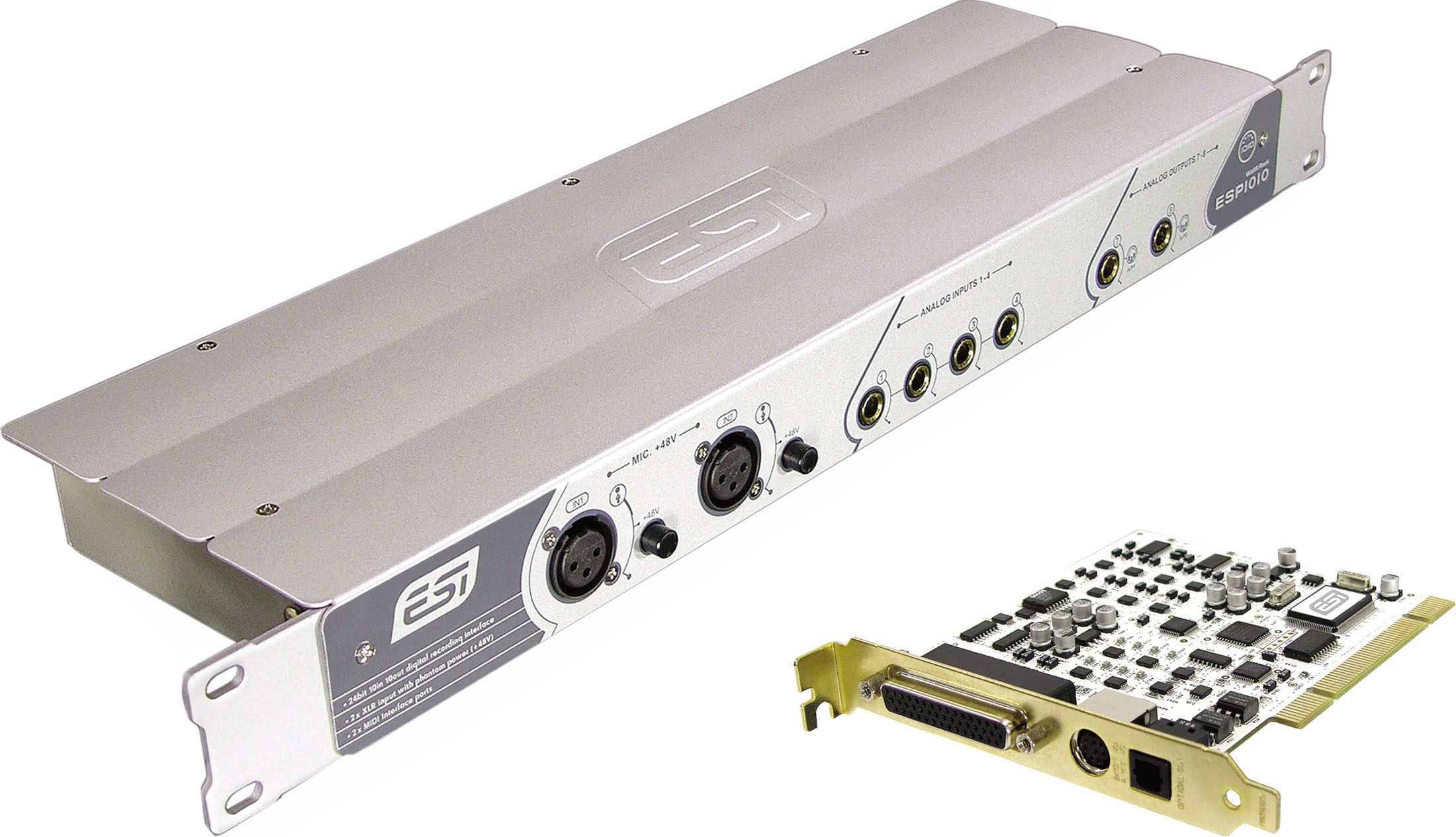

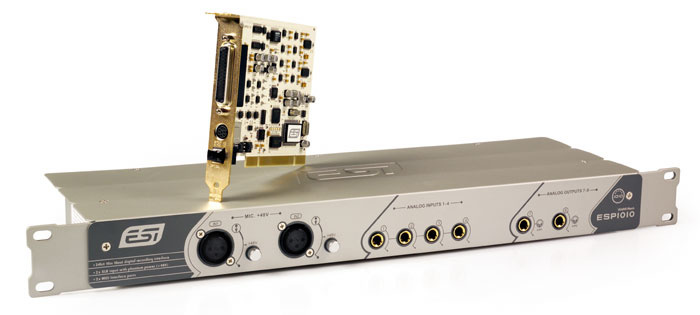

ESI ESP1010 — это доступная 10-входовая/10-выходовая PCI-аудиосистема, состоящая из PCI-карты и внешнего однорэкового коммутационного блока. Устройство предлагает 8 аналоговых входов и 8 выходов, цифровой интерфейс S/PDIF (коаксиальный и оптический) и 32-канальный MIDI I/O (2 входа / 2 выхода).
Уникальной особенностью ESP1010 является наличие микрофонных предусилителей на входах 1-2 с возможностью выбора фантомного питания: +12 В от PCI-карты или +48 В от опционального внешнего адаптера. Система также предлагает гибкие возможности мониторинга, включая два выхода на наушники на передней панели, которые могут использовать сигналы с выходов 1/2.
Ключевая особенность: Восемь аналоговых входов и выходов, два микрофонных предусилителя с выбором фантомного питания (+12 В / +48 В) и 32-канальный MIDI — всё это по невероятно доступной цене (от £211).
Гибкость: Уникальная схема выходов — задние выходы 7-8 дублируются на передней панели как выходы на наушники с выделенным усилителем, что позволяет быстро переключаться между линейным и наушниковым мониторингом.
¶ Ключевые особенности
¶ Аналоговые входы (8 каналов)

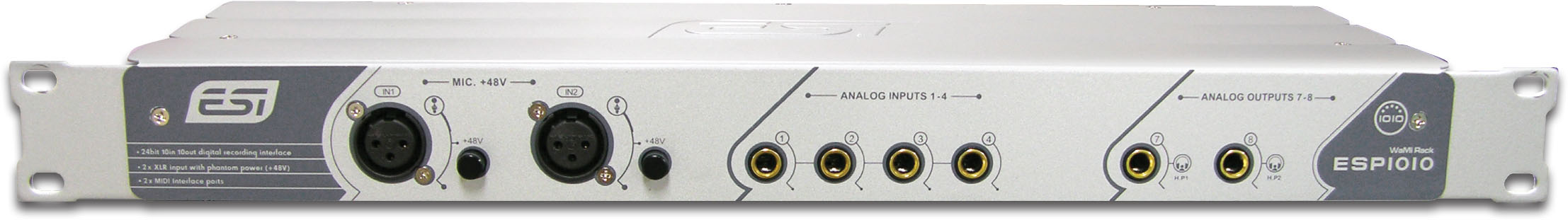

- Входы 1-2 (передняя панель): Симметричные XLR (микрофонные) с:
- Микрофонными предусилителями
- Выбором фантомного питания:
- +12 В от PCI-карты (через софт)
- +48 В от внешнего адаптера (кнопки на передней панели)
- Программное переключение Mic/Line
- Два регулятора усиления: аналоговый (60 дБ) + цифровой (до 15 дБ)
- Входы 1-4 (передняя панель): 4 x 1/4" TRS (первые два параллельны XLR, не могут использоваться одновременно)

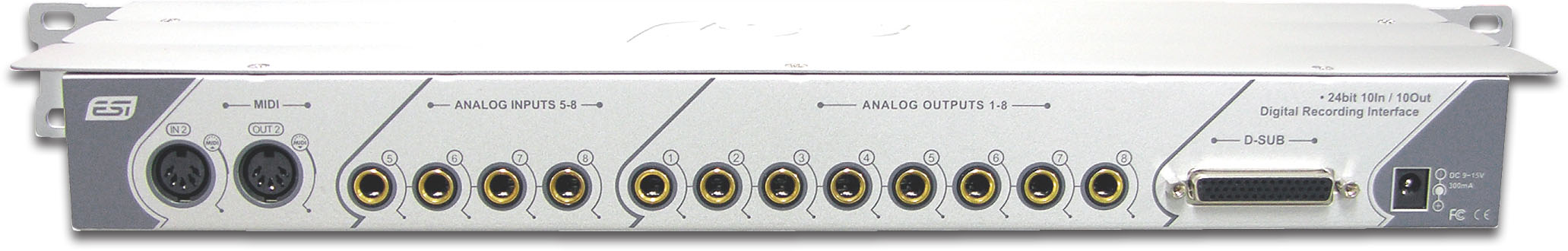

- Входы 5-8 (задняя панель): 4 x 1/4" TRS
- Все линейные входы: -10 dBV, импеданс 10 кОм.
¶ Аналоговые выходы (8 каналов)
- Выходы 1-8 (задняя панель): 8 x 1/4" TRS (симм./несимм.), -10 dBV.
- Выходы 7-8 (передняя панель): Дублируются как 2 x 1/4" TRS, могут работать как:
- Линейные выходы (параллельно задним)
- Стерео выходы на наушники с выделенным усилителем (32-300 Ом)
- В режиме наушников несут сигнал с выходов 1/2
¶ Цифровые интерфейсы
- S/PDIF коаксиальный: RCA (на кабельном адаптере) — вход и выход, 24 бит / 96 кГц.
- S/PDIF оптический: TOSLINK (на PCI-карте) — выход только.
- Частоты: 32, 44.1, 48, 88.2, 96 кГц.
¶ MIDI
- 2 входа / 2 выхода: 32 канала (на кабельном адаптере + на задней панели блока).
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Частоты | 22.05 - 96 кГц | 22.05 - 96 кГц |
| Динамический диапазон | 107 дБ(A) @ 48 кГц | 112 дБ(A) @ 44.1 кГц |
¶ Измерения (Rightmark Audio Analyser)
| Режим | Динамический диапазон | THD | Перекрестные помехи |
|---|---|---|---|
| 24 бит / 44.1 кГц | 105 дБ(A) | 0.0006% | ~-106 дБ |
| 24 бит / 96 кГц | 107 дБ(A) | — | — |
¶ Частотный диапазон (-0.3 дБ)
| Режим | НЧ | ВЧ |
|---|---|---|
| 44.1 кГц | 9 Гц | 20 кГц |
| 96 кГц | 13 Гц | 43 кГц |
¶ Системные требования
¶ Минимальные
- ОС: Windows 2000/Server 2003/XP
- Слот: PCI
¶ Драйверы (EWDM)
- Поддержка: MME, WDM, GSIF, Direct Sound, ASIO 2.0
- Мультиклиентность: Да (несколько приложений одновременно)
- DirectWIRE 3.0: Виртуальная маршрутизация между драйверами
¶ Задержки (Latency)
| Приложение | Буфер ASIO | Задержка |
|---|---|---|
| Cubase SX3 | 128 samples | 2.9 мс |
| NI Pro 53 (DirectSound) | — | 35 мс |
| NI Pro 53 (MME) | — | 45 мс |
¶ Питание
- Плата и блок: Питаются от PCI (достаточно для работы без фантомного питания или с +12 В).
- Внешний адаптер: 9-12V DC 300mA (опционально, требуется для +48 В фантомного питания).
¶ Программное обеспечение (Control Panel)
¶ Mixer Panel (Страница 1)
- 36-битный цифровой микшер.
- 10 входных и 10 выходных каналов (воспроизведение).
- Фейдеры (120 дБ диапазон), пиковые индикаторы, панорама, Mute (клик по readout).
- Мастер-секция Mix Out с парой фейдеров, стереолинком и индикаторами.

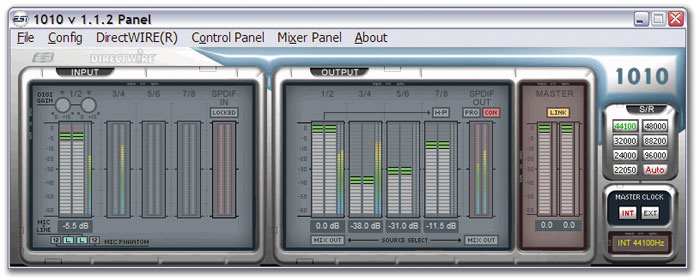

¶ Control Panel (Страница 2)
¶ Входная секция
- Inputs 3-8: Индикаторы уровня (метры).
- S/PDIF In: Индикаторы уровня + индикатор Locked.
- Inputs 1-2:
- Аналоговый фейдер усиления (60 дБ)
- Цифровой регулятор усиления (до +15 дБ)
- Суммарный readout (от -60 до +15 дБ)
- Кнопки M(ic)/L(ine)
- Кнопки "+12V" для фантомного питания (только в Mic-режиме)
¶ Выходная секция
- Цифровые фейдеры для 8 аналоговых выходов (60 дБ диапазон, парные метры).
- S/PDIF Out: стерео метры, выбор Professional/Consumer.
- Кнопка "Mix Out" под выходами 1/2 и S/PDIF — замещает сигнал воспроизведения выходом микшера (нулевая задержка).
- Кнопка "HP" над выходами 7/8 — переключение между линейным режимом и выходом на наушники.
¶ Настройки
- Ручной выбор частоты дискретизации.
- Выбор Internal/External clock.
- Индикация текущего клока и частоты.
¶ Маркетинговые материалы
"ESI Professional now market a wide range of audio interfaces that cover Firewire, PCI and USB formats. Their recent Julia soundcard and RomI/O MIDI interface have proved very popular, but ESI are probably best known for their budget Waveterminal and more upmarket Wami Rack ranges. The latest ESP1010 model being reviewed here falls into the Wami Rack category, and is described as a 'high-quality 24-bit 10-in/10-out PCI audio and MIDI interface with 19-inch rackmountable breakout box'."
¶ Цитаты из обзора (Sound On Sound)
"The rack breakout box is certainly smart in its two-tone grey finish, and was robust enough for me to stand on it without worrying unduly."
"Inputs one and two also have optional mic preamps with XLR sockets on the front panel, each with its own switch for optional +48 Volt phantom power, an unusual and welcome feature at this price."
"There's a novel twist — these outputs can also act as dual stereo headphone outputs. The supplied software utility can send the stereo signals from output channels 1/2 to both of these two front-panel sockets via a dedicated headphone amplifier designed for phones between 32 and 300 Ω."
"Overall, this is an unusual yet versatile arrangement of inputs and outputs at the price. Splitting the MIDI I/O between PCI card and rack unit will bother few people, and having four audio inputs on the front panel will suit those who are constantly plugging different input signals into their setup."
"With my now traditional double-blind listening tests, I auditioned the sound quality of the ESP1010 against my benchmark Emu 1820M and Echo Mia soundcards... after a prolonged listening session I decided the ESP1010 had a slight edge over the Mia for its more natural top end."
"I can think of no other rackmount eight-in/eight-out interface anywhere near that price. If you like a bargain, the ESP1010 will be right up your street."
¶ Критические замечания
- Импеданс инструментальных входов: Только 10 кОм (не 1 МОм) — при подключении гитар возможны потери высоких частот.
- Индикация: На передней панели нет индикаторов питания или статуса.
- Кабель: Толстый соединительный кабель (около 2 м) может быть недостаточно гибким.
- Режим наушников: При активации режима HP выходы 7-8 на задней панели несут сигнал только с канала 1 (нестерео).
- Одновременное использование: Входы XLR и TRS на каналах 1-2 не могут использоваться одновременно.
- Фантомное питание: +12 В доступно без адаптера, +48 В требует внешнего блока.
¶ Преимущества и недостатки
¶ Плюсы
- Невероятная цена для 8-канального рэкового интерфейса (от £211)
- Микрофонные предусилители на входах 1-2 с выбором фантомного питания
- Два выхода на наушники с выделенным усилителем
- 32-канальный MIDI I/O
- Отличное качество звука (сравнимо с Echo Mia)
- EWDM драйверы с DirectWIRE и низкой задержкой
- Прочный рэковый блок
- Оптический S/PDIF выход
¶ Минусы
- Только -10 dBV уровни (нет +4 dBu)
- Инструментальные входы с низким импедансом (10 кОм)
- Нет индикации питания на передней панели
- Громоздкий соединительный кабель
- Нет поддержки 192 кГц
- +48 В требует внешнего адаптера (не входит в комплект)
¶ Комплектация
- PCI-карта ESP1010
- Внешний рэковый блок 1U
- Соединительный кабель (2 м) с разъёмами D-Sub
- Кабельный адаптер (S/PDIF RCA + MIDI)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-аудиосистема с рэковым блоком 1U |
| Микрофонные входы | 2 x XLR (с предусилителями, +12/+48 В) |
| Линейные входы (передняя панель) | 4 x 1/4" TRS (первые два параллельны XLR) |
| Линейные входы (задняя панель) | 4 x 1/4" TRS |
| Линейные выходы (задняя панель) | 8 x 1/4" TRS |
| Выходы на наушники (передняя панель) | 2 x 1/4" TRS с усилителем |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) I/O, S/PDIF оптический (TOSLINK) out |
| MIDI | 2 in, 2 out (32 канала) |
| Динамический диапазон (вход) | 107 дБ(A) |
| Динамический диапазон (выход) | 112 дБ(A) |
| THD | 0.0006% |
| Частоты | 22.05 - 96 кГц |
| Фантомное питание | +12 В (от PCI) / +48 В (с адаптером) |
| Драйверы | EWDM (MME, WDM, GSIF, DS, ASIO 2.0, DirectWIRE) |
