Производитель: ESI
Тип устройства: Профессиональный USB 2.0 аудиоинтерфейс
Год выпуска: 2008
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: USB 2.0 Hi-Speed (USB 1.1 не поддерживается)
Цена на момент релиза: 18 153 руб.
¶ Обзор

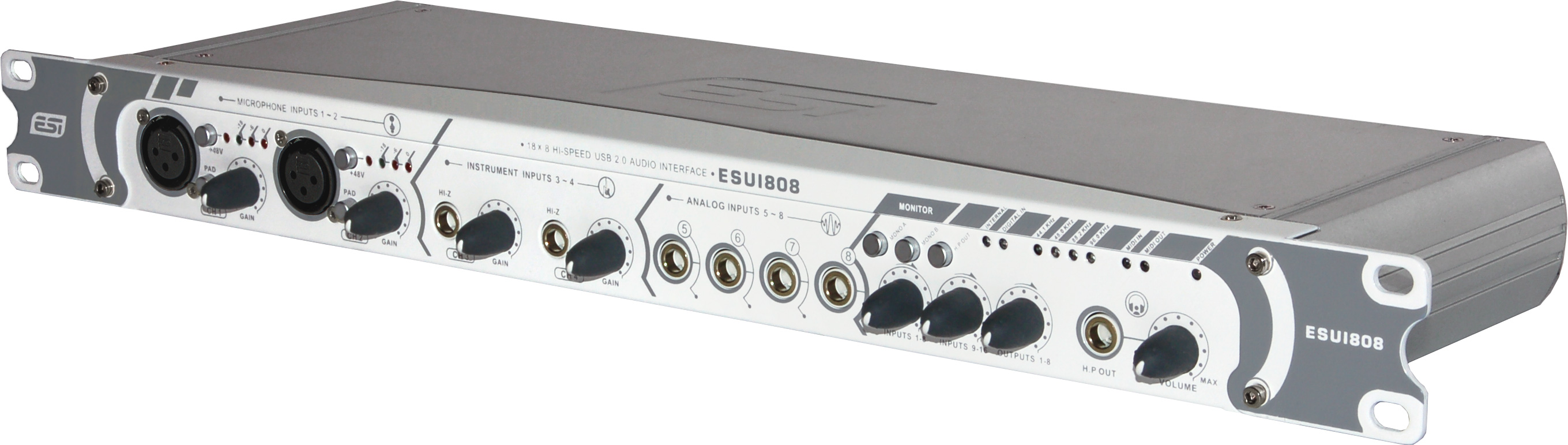

ESI ESU 1808 — это мощный USB 2.0 аудиоинтерфейс, предлагающий 18 входов и 8 выходов в однорэковом корпусе. Устройство использует технологию USB 2 Xtreme от ESI, обеспечивающую высокую производительность и низкие задержки, ранее недоступные на USB-интерфейсах.
ESU 1808 оснащён двумя микрофонными предусилителями (XLR) с фантомным питанием +48 В, двумя инструментальными (Hi-Z) входами, 12 линейными входами (4 на передней панели, 8 на задней), 8 линейными выходами, цифровым интерфейсом S/PDIF и MIDI. Уникальной особенностью является встроенная мониторная секция с тремя регуляторами на передней панели, позволяющая mikшировать входные сигналы и сигналы воспроизведения без задержки.
Ключевая особенность: 18 входов по цене значительно ниже конкурентов, включая 12 линейных входов (4 на передней панели для быстрого подключения) и полноценную мониторную секцию с аппаратным управлением.
USB 2 Xtreme: Технология ESI, оптимизирующая передачу данных по USB 2.0 для достижения производительности, сопоставимой с FireWire-интерфейсами.
¶ Ключевые особенности

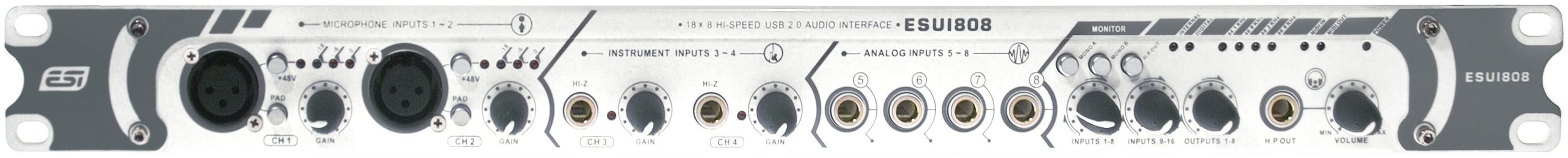

¶ Аналоговые входы (18 каналов)
| Каналы | Тип | Расположение | Особенности |
|---|---|---|---|
| 1-2 | XLR (симметричные) | Передняя панель | Микрофонные предусилители, +48 В (индивидуально), регулятор Gain, Pad (-5/+15 dBu), 3-сегментные LED (-18, -6, 0 dB) |
| 3-4 | 1/4" TS (Hi-Z) | Передняя панель | Инструментальные (высокоомные), регулятор Gain, пиковый LED |
| 5-8 | 1/4" TRS (несим.) | Передняя панель | Линейные, оптимизированы для -10 dBV |

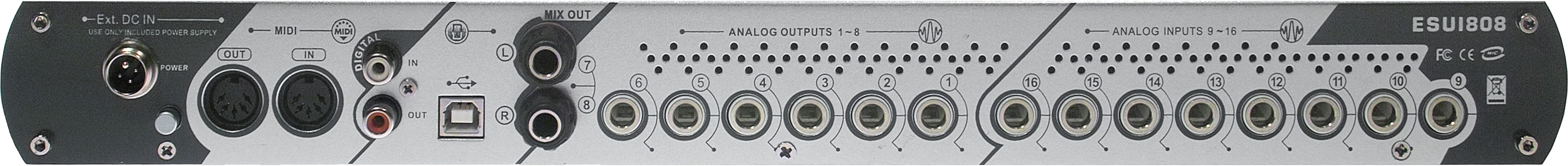

| 9-16 | 1/4" TRS (симм.) | Задняя панель | Линейные, оптимизированы для +4 dBu |
| 17-18 | S/PDIF коаксиальный | Задняя панель | Цифровой вход |
¶ Аналоговые выходы (8 каналов)
| Каналы | Тип | Расположение | Особенности |
|---|---|---|---|
| 1-6 | 1/4" TRS (симм./несимм.) | Задняя панель | Программно переключаемый уровень -10 dBV / +4 dBu |
| 7-8 | 1/4" TRS (симм./несимм.) | Задняя панель | Могут использоваться как общая стереопара или как Mix Out |
| Mix Out | 1/4" TRS | Задняя панель | Основные мониторные выходы (могут быть переназначены на каналы 7-8) |
¶ Выход на наушники
- Тип: 1/4" TRS на передней панели с регулятором уровня.
- Выбор источника: Кнопка HP Out переключает между сигналом с выходов 1-2 и сигналом с Mix Out.
¶ Мониторная секция (передняя панель)
| Регулятор | Назначение |
|---|---|
| Inputs 1-8 | Уровень мониторинга входов 1-8 |
| Inputs 9-16 | Уровень мониторинга входов 9-16 (задняя панель) |
| Outputs 1-8 | Уровень мониторинга сигналов воспроизведения (с компьютера) |
| Mono A | Моно-мониторинг входов 1-2 (микрофонные) |
| Mono B | Моно-мониторинг входов 3-4 (инструментальные) |
| HP Out | Выбор источника для наушников (1-2 или Mix Out) |
¶ Цифровые интерфейсы
- S/PDIF коаксиальный: RCA (вход/выход), 24 бит / 96 кГц.
- MIDI: Вход и выход (16 каналов).
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Частоты | 44.1 - 96 кГц | 44.1 - 96 кГц |
| Динамический диапазон | 107 дБ | 112 дБ |
¶ Индикация статуса
- Clock: Internal/External
- Sample Rate: 44.1, 48, 88.2, 96 кГц
- MIDI I/O активность
- Питание
¶ Системные требования
¶ Windows
- ОС: XP (SP2), Vista (32-бит только)
- Процессор: Pentium 4 / Athlon 1.4 ГГц
- ОЗУ: 512 МБ
- Жёсткий диск: 1 ГБ свободного места
¶ Macintosh
- ОС: OS X 10.4.4 или выше
- Процессор: G5 / Core Solo 1.5 ГГц
- ОЗУ: 512 МБ
¶ Общие
- Порт: USB 2.0 (Hi-Speed) — USB 1.1 не поддерживается
- DVD-ROM: Для установки Cubase LE
¶ Драйверы
- Windows: ASIO 2.0, GSIF 2.0, WDM, MME, DirectSound
- Mac: Core Audio
¶ Программное обеспечение (Control Panel)

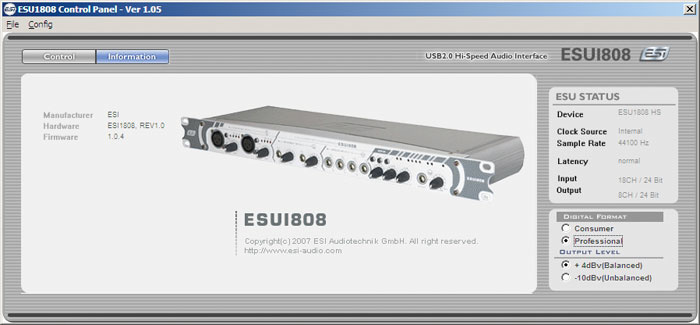

¶ Information Tab
- Отображение версии прошивки (firmware).

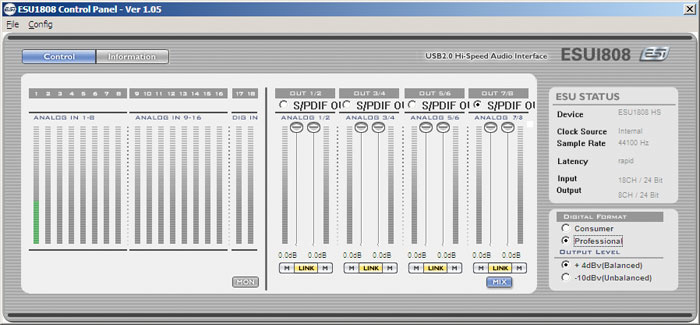

¶ Control Tab
- Input Level Meters: Группы Analogue In 1-8, Analogue In 9-16, Dig In.
- Mon Button: Включение мониторинга для S/PDIF входа.
- Output Faders: 4 пары фейдеров для управления уровнями выходов.
- S/PDIF Source: Выбор, какая пара каналов отправляется на S/PDIF выход.
- Mix Button: Переключение режима Mix Out (мониторный микс или выходы 7-8).
¶ ESU Status (постоянно видимая панель)
- Версия прошивки
- Источник тактового сигнала
- Текущая частота дискретизации (выбор из выпадающего меню)
- Consumer/Professional флаг для S/PDIF
- Переключение уровня выходов (+4 dBu / -10 dBV)
¶ Комплектация ПО
- Steinberg Cubase LE 4.0: 48 аудиодорожек, 64 MIDI-дорожки, поддержка VST, активация через интернет.
¶ Маркетинговые материалы
"ESU1808 shows the latest audio interface technology for external usage on notebook and desktop computers. The USB 2.0 Hi-Speed audio interface for Mac & PC shows what is really possible with USB 2.0. ESI's new USB 2 Xtreme technology boosts USB audio to a new level, providing better performance for better results."
"The 1U rack unit comes with not less than 18 input channels, 2 of them are high quality microphone preamps with balanced XLR inputs and +48V phantom power, 2 of them allow a direct connection of instruments (Hi-Z), 4 line inputs on the front for unbalanced and 8 line inputs on the rear for balanced signals and there is a coaxial S/PDIF input."
"All this makes ESU1808 a product that defines new standards for USB audio for professional applications. Never before you have seen this number of I/O channels on a USB audio product in this price range."
¶ Цитаты из обзора (Sound On Sound)
"With its numerous ins and outs, the ESU1808 offers a lot of flexibility, and at a reasonable price. If you can get by with fewer channels, there are cheaper interfaces available. However, if you need to record more than a dozen sources at once — or if you'd simply prefer to avoid re-patching, and select sources in software instead — there's really not much competition in this price bracket."
"The ESU1808's XLR inputs are described by the manual as having 'high-quality microphone preamps', and indeed they are fine, providing clear sound with no obvious colouration, just as you'd hope. A small amount of background hiss is detectable from the mic inputs and the front-panel 'instrument' inputs when their gain knobs are turned all the way up, but nothing excessive, and not enough to be problematic."
"The device drivers seemed to perform well, and latencies low enough for ASIO input monitoring were easily achieved on my fairly basic test machine."
"I began with the sample rate set to 44.1kHz, and using just the 'Mix Out' monitor outputs (this seeming the most natural configuration for my modest home studio setup), I was able to record from the 16 analogue inputs into 16 separate tracks in Cubase LE, with latency set to the Control Panel's default 'normal', and without any discernible problems. There were no crackles and no drop-outs."
¶ Критические замечания
- Выключатель питания: Расположен на задней панели, что неудобно для рэковой установки.
- MIDI: Только один вход и один выход (может быть недостаточно для больших MIDI-систем).
- USB 1.1: Не поддерживается (требуется USB 2.0).
- Производительность при 96 кГц: На менее мощных компьютерах могут возникать артефакты (требуется увеличение буфера).
¶ Преимущества и недостатки
¶ Плюсы
- 18 входов по доступной цене
- 12 линейных входов (4 на передней панели)
- Два микрофонных предусилителя с фантомным питанием (+48 В)
- Два инструментальных (Hi-Z) входа
- Встроенная мониторная секция с аппаратным управлением
- Гибкая маршрутизация выходов (Mix Out / 7-8)
- Cubase LE 4.0 в комплекте
- Стильный дизайн и прочный рэковый корпус
¶ Минусы
- Выключатель питания на задней панели
- Только один MIDI вход/выход
- Производительность на высоких частотах зависит от компьютера
- Требуется USB 2.0 (не работает с USB 1.1)
- Cubase LE требует интернет-активации
¶ Комплектация
- Интерфейс ESU 1808
- Внешний блок питания (с винтовым креплением)
- Кабель USB 2.0
- Драйверы на CD-ROM
- Steinberg Cubase LE 4.0 на DVD-ROM
- Руководство пользователя (печатное)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | USB 2.0 аудиоинтерфейс (1U рэк) |
| Микрофонные входы (1-2) | 2 x XLR (с предусилителями, +48 В, Pad, 3-сегм. LED) |
| Инструментальные входы (3-4) | 2 x 1/4" TS (Hi-Z) |
| Линейные входы (5-8) | 4 x 1/4" TRS (передняя панель, -10 dBV) |
| Линейные входы (9-16) | 8 x 1/4" TRS (задняя панель, +4 dBu) |
| Линейные выходы (1-6) | 6 x 1/4" TRS (-10/+4 перекл.) |
| Выходы 7-8 / Mix Out | 2 x 1/4" TRS (настраиваемые) |
| Выход на наушники | 1 x 1/4" TRS с регулятором |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) I/O |
| MIDI | 1 in, 1 out (16 каналов) |
| АЦП | 24 бит / 96 кГц, 107 дБ |
| ЦАП | 24 бит / 96 кГц, 112 дБ |
| Частоты | 44.1, 48, 88.2, 96 кГц |
| Мониторная секция | Аппаратная, с 3 регуляторами и кнопками Mono |
| Питание | Внешний адаптер (с винтовым креплением) |
| Размеры | 480 x 150 x 45 мм |
