Производитель: Echo Digital Audio
Тип устройства: Ультракомпактный FireWire аудиоинтерфейс
Год выпуска: 2006
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: ~$169 (£169)
¶ Обзор
Echo AudioFire 2 — это ультракомпактный FireWire аудиоинтерфейс, предназначенный для мобильной звукозаписи. Это устройство является уменьшенной версией AudioFire 4, ориентированной на пользователей, которым не нужны микрофонные предусилители, но требуется качественный стерео ввод/вывод с возможностью цифрового подключения.
AudioFire 2 имеет размер всего 9 см в ширину и 2,5 см в высоту — примерно как CD-футляр или iPod. Несмотря на компактные размеры, устройство предлагает полный набор необходимых функций: два балансных аналоговых входа и выхода, выход на наушники, S/PDIF и MIDI через дополнительный адаптер, а также возможность питания от шины FireWire.
Ключевая особенность: Ультракомпактный дизайн с возможностью питания от FireWire и полным набором подключений — идеальное решение для мобильной записи.
Концепция: AudioFire 2 можно рассматривать как FireWire-версию классической карты Echo Mia MIDI, сохранившую её качество, но в портативном форм-факторе.
¶ Ключевые особенности
- 2 балансных аналоговых входа: 1/4" TRS
- 2 балансных аналоговых выхода: 1/4" TRS
- Выход на наушники: Мини-джек (3.5 мм) с отдельным регулятором уровня
- Цифровой интерфейс: S/PDIF через дополнительный адаптер
- MIDI интерфейс: Вход и выход через дополнительный адаптер
- FireWire: Два 6-контактных порта для последовательного подключения
- Питание: От FireWire (6-pin) или от внешнего адаптера
- Разрядность/частота: 24 бит / 96 кГц
- Регулятор уровня: Аппаратный регулятор на передней панели
¶ Технические характеристики
¶ Аналоговые входы (2 канала)
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные/несимметричные) |
| Номинальный уровень | Переключаемый +4 dBu / -10 dBV |
| Динамический диапазон | 112 дБА |
| КГИ+шум | < 0.002% (A-взвешенный) |
¶ Аналоговые выходы (2 канала)
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные/несимметричные) |
| Номинальный уровень | Переключаемый +4 dBu / -10 dBV |
| Динамический диапазон | 114 дБА |
| КГИ+шум | < 0.002% (A-взвешенный) |
¶ Выход на наушники
| Параметр | Значение |
|---|---|
| Тип разъема | Мини-джек (3.5 мм) стерео |
| Регулятор | Аппаратный на передней панели |
| Особенность | Настроен как второй независимый выход (не mirror основных выходов) |
¶ Цифровые интерфейсы (через дополнительный адаптер)
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF | (через адаптер) | Два канала входа/выхода |
| MIDI | 5-pin DIN (через адаптер) | Вход и выход |
¶ FireWire
| Параметр | Значение |
|---|---|
| Порты | 2 x 6-pin IEEE 1394a |
| Питание | Да (при использовании 6-pin порта) |
¶ Поддерживаемые частоты дискретизации
- До 96 кГц
- 32, 44.1, 48, 88.2, 96 кГц
¶ Системные требования
¶ Windows
- ОС: XP, Vista (32-bit), более новые версии через обновления драйверов
- Порт: FireWire 400 (IEEE 1394a)
¶ Macintosh
- ОС: OS X 10.3.9 и выше
- Порт: FireWire 400 (IEEE 1394a)
Драйверы:
- Mac: Core Audio
- Windows: ASIO 2.0, WDM
- Версия драйверов 3.1+ поддерживает Windows Vista 32-bit
¶ Аппаратная реализация
¶ Корпус
- Размеры: 90 x 25 x ~150 мм? (9 см × 2,5 см)
- Дизайн: Компактный, стильный, чуть больше iPod
- Конструкция: Прочная

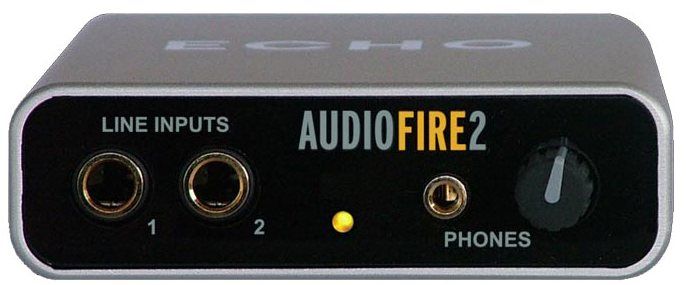

¶ Передняя панель
- Аналоговые входы (1/4" TRS)
- Выход на наушники (мини-джек) с регулятором уровня
- Индикаторы питания/активности

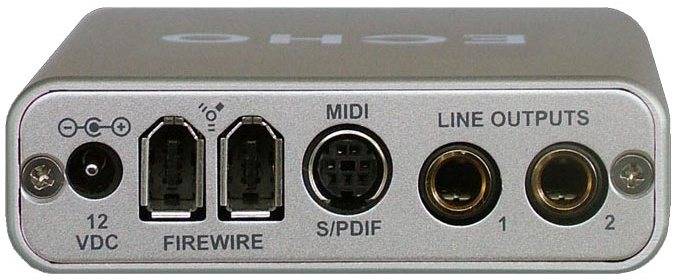

¶ Задняя панель
- Аналоговые выходы (1/4" TRS)
- Два порта FireWire
- Разъем для дополнительного адаптера MIDI/S/PDIF
- Разъем для внешнего блока питания (опционально)
¶ Питание
- От FireWire: При использовании 6-pin порта
- От адаптера: Внешний блок питания (опционально)
¶ Особенности
¶ Выход на наушники как второй выход
Важная особенность AudioFire 2: выход на наушники настроен как второй независимый выход, а не зеркало основных выходов. Это означает:
- Необходимо выбирать его как целевой выход в настройках ПО или системы
- Требует переключения при смене между наушниками и мониторами
- Идеально для мобильных диджеев (возможность иметь два независимых стереовыхода)
¶ Дополнительный адаптер MIDI/S/PDIF
В комплекте или опционально поставляется адаптер, подключаемый к задней панели и добавляющий:
- MIDI вход и выход
- S/PDIF цифровой вход/выход
¶ Комплектация ПО
- Mackie Tracktion 1: Полноценная DAW (версия 1, немного устаревшая)
- Драйверы для Windows и Mac OS
- Программная панель управления AudioFire Console
- PDF-руководство
¶ Программное обеспечение (AudioFire Console)
AudioFire Console для AudioFire 2 идентична по функциональности консоли для AudioFire 4 и AudioFire 12, но с меньшим количеством каналов.
¶ Основные возможности
- Отдельные микшеры для каждой пары выходов
- Управление уровнями входов и выходов
- Переключение +4/-10 dBV
- Solo, Mute, Pan
- Сохранение и загрузка предустановок
¶ Страница настроек (Settings)
- Выбор источника синхронизации
- Ручная установка частоты дискретизации
- Регулировка размера буфера ASIO (32-2048 семплов)
- Информация о версиях драйвера
¶ Качество звука
¶ Динамический диапазон
| Режим | Значение |
|---|---|
| Вход | 112 дБА |
| Выход | 114 дБА |
¶ Искажения
| Параметр | Значение |
|---|---|
| КГИ+шум | < 0.002% (A-взвешенный) |
¶ Выводы
AudioFire 2 — это идеальное решение для мобильных музыкантов, которым нужен качественный стерео ввод/вывод в ультракомпактном корпусе. Устройство сочетает проверенное качество Echo, удобство питания от FireWire и гибкость двух независимых выходов.
¶ Комплектация
- Аудиоинтерфейс AudioFire 2
- Кабель FireWire
- Адаптер MIDI/S/PDIF (в некоторых комплектациях)
- Программное обеспечение на CD-ROM
- Руководство пользователя
