Производитель: Echo Digital Audio
Тип устройства: Профессиональная многоканальная аудиосистема (PCI карта + внешний коммутационный блок)
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (Bus Master) с экранированным кабелем 6 футов к блоку
Цена на момент релиза: $595
¶ Обзор
Echo Gina 24/96 — это третья модель в знаменитой линейке 24-битных систем Echo (после Darla 24 и Layla 24), предлагающая уникальную конфигурацию: 2 симметричных входа и 8 симметричных выходов. Эта архитектура делает Gina 24/96 идеальным выбором для тех, кому нужно много выходов для многоканального сведения, отправки сигнала на внешнее оборудование или создания сложных мониторных конфигураций, но при этом не требуется многоканальная запись "live".
Система состоит из PCI-карты с интерфейсом Bus Master и внешнего коммутационного блока, соединяемых экранированным кабелем длиной 6 футов (~1.8 м). Все чувствительные аналоговые компоненты вынесены из компьютера, что обеспечивает высокое качество звука и низкий уровень шума.
Ключевая особенность: Конфигурация 2 in / 8 out — редкое решение, ориентированное на пользователей, которым нужно много выходов для сведения, работы с внешними процессорами или мониторинга, но достаточно двух входов для записи.
Место в линейке: Gina 24/96 занимает промежуточное положение между Darla 24 /96 (2 in / 8 out, но без ADAT) и Layla 24 /96 (8 in / 8 out), добавляя к конфигурации Darla полноценный ADAT интерфейс.

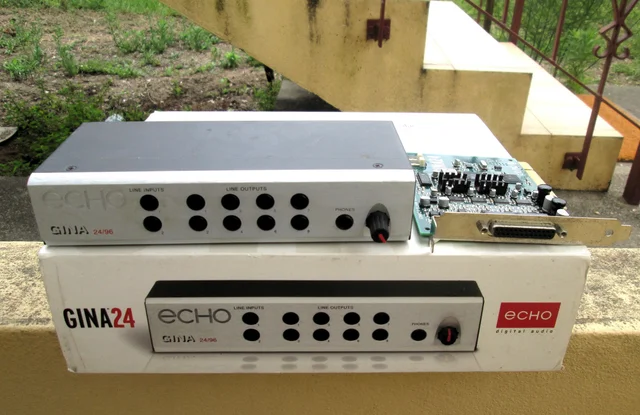

Внешний коммутационный блок Gina 24/96 с разъемами 2 in / 8 out
¶ Ключевые особенности
- Уникальная конфигурация: 2 симметричных аналоговых входа + 8 симметричных аналоговых выходов (все на разъемах 1/4" TRS, +4 dBu).
- Высококачественные преобразователи: 24-бит, 128-кратная передискретизация.
- Динамический диапазон: 108 дБ (входы) / 110 дБ (выходы) — A-взвешенный.
- Цифровые интерфейсы:
- ADAT Optical: 8-канальный оптический вход/выход.
- S/PDIF коаксиальный: RCA, 2-канальный вход/выход.
- Дополнительный цифровой вход: Для CD-ROM или DVD приводов (внутренний).
- Выход на наушники: На передней панели с отдельным регулятором уровня.
- Синхронизация: Esync I/O для синхронизации с другими 24-битными устройствами Echo.
- DSP: Встроенный 24-битный процессор Motorola.
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные) |
| Номинальный уровень | +4 dBu |
| Максимальный уровень | +18 dBu |
| Входной импеданс | 10 кОм |
| Частотный диапазон | 10 Гц - 22 кГц (±0.25 дБ) |
| Динамический диапазон | 108 дБ (A-взвешенный) |
| THD+N | < 0.001% (20 Гц - 22 кГц) |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS (симметричные) |
| Номинальный уровень | +4 dBu |
| Максимальный уровень | +18 dBu |
| Динамический диапазон | 110 дБ (A-взвешенный) |
| THD+N | < 0.002% (20 Гц - 22 кГц) |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Каналы | Разрядность |
|---|---|---|---|
| ADAT Optical | TOSLINK | 8 in / 8 out | до 24 бит |
| S/PDIF коаксиальный | RCA | 2 in / 2 out | до 24 бит |
| CD/DVD Digital In | Внутренний | 2 | - |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| АЦП | 24-бит, 128x передискретизация |
| ЦАП | 24-бит, 128x передискретизация |
| Разрядность тракта | 24 бит (сохраняется на всем пути) |
¶ Поддерживаемые частоты дискретизации
От 8 кГц до 96 кГц (множество значений, включая 44.1, 48, 88.2, 96 кГц).
¶ Системные требования
¶ Windows
- ОС: Windows 95/98/ME/2000/XP
- Процессор: Intel Pentium (или совместимый) / AMD Athlon
- ОЗУ: 64 МБ (рекомендуется 128+ МБ)
- Слот: PCI 2.1
¶ Macintosh
- Модели: Power Mac до G4 включительно
- ОС: 8.6, 9, 9.1, 9.2
- ОЗУ: рекомендуется 128+ МБ (256 МБ предпочтительно)
Драйверы: Поддержка Windows 95/98/2000/XP, MacOS, BeOS. Драйверы WDM, ASIO, GSIF.
¶ Программное обеспечение (Software Console)
Панель управления Gina 24/96 предоставляет полный контроль над маршрутизацией, мониторингом и уровнями:
¶ Основные функции
- Мониторинг (Monitoring): Настройка мониторных сигналов с нулевой задержкой.
- Индикация уровня (Metering): Визуальный контроль входных и выходных сигналов.
- Регулировка уровней (Setting levels): Управление усилением и уровнями.
- Микшер приложений (Mixer application): Для настройки выходов и мониторных назначений.
¶ Гибкость
- Возможность одновременной записи аналоговых и цифровых входов.
- Полный дуплекс: одновременная запись 2 аналоговых каналов и воспроизведение 8 аналоговых каналов.
¶ Аппаратная реализация

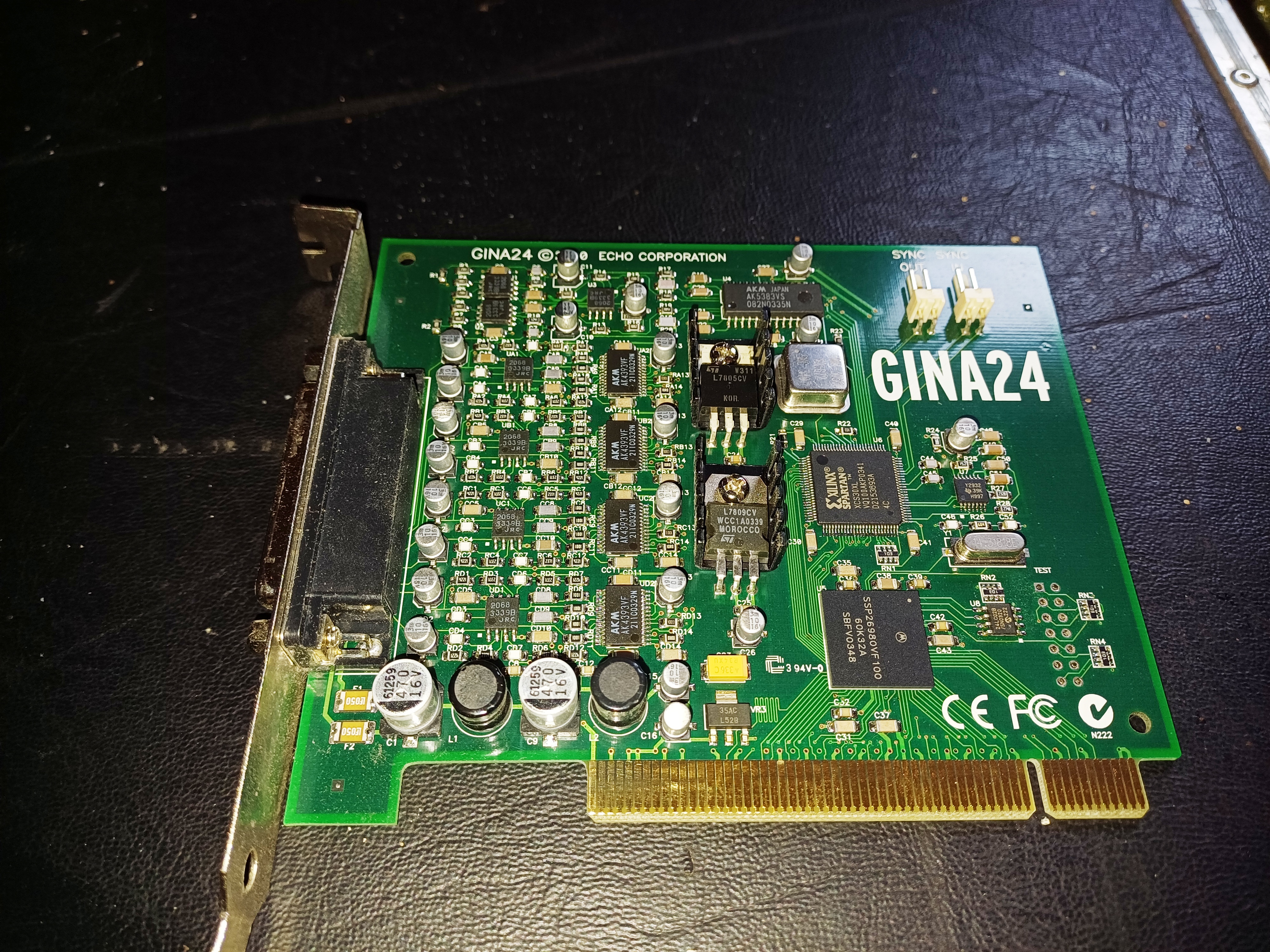

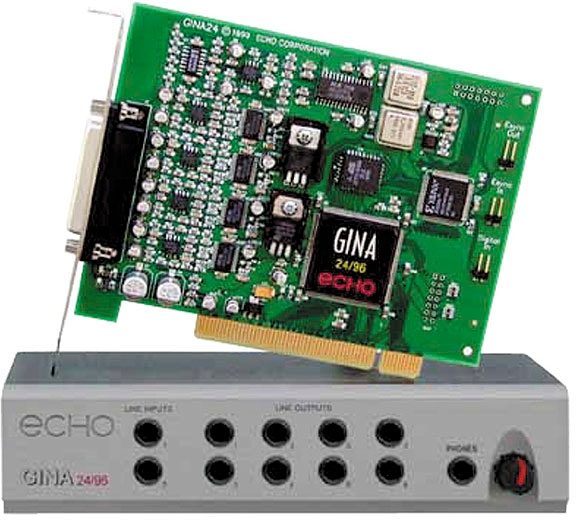

¶ PCI карта
- Интерфейс: PCI Bus Master (обеспечивает высокую пропускную способность и низкую нагрузку на CPU).
- DSP: Встроенный 24-битный процессор Motorola.
- Esync I/O: Для синхронизации с другими 24-битными устройствами Echo.

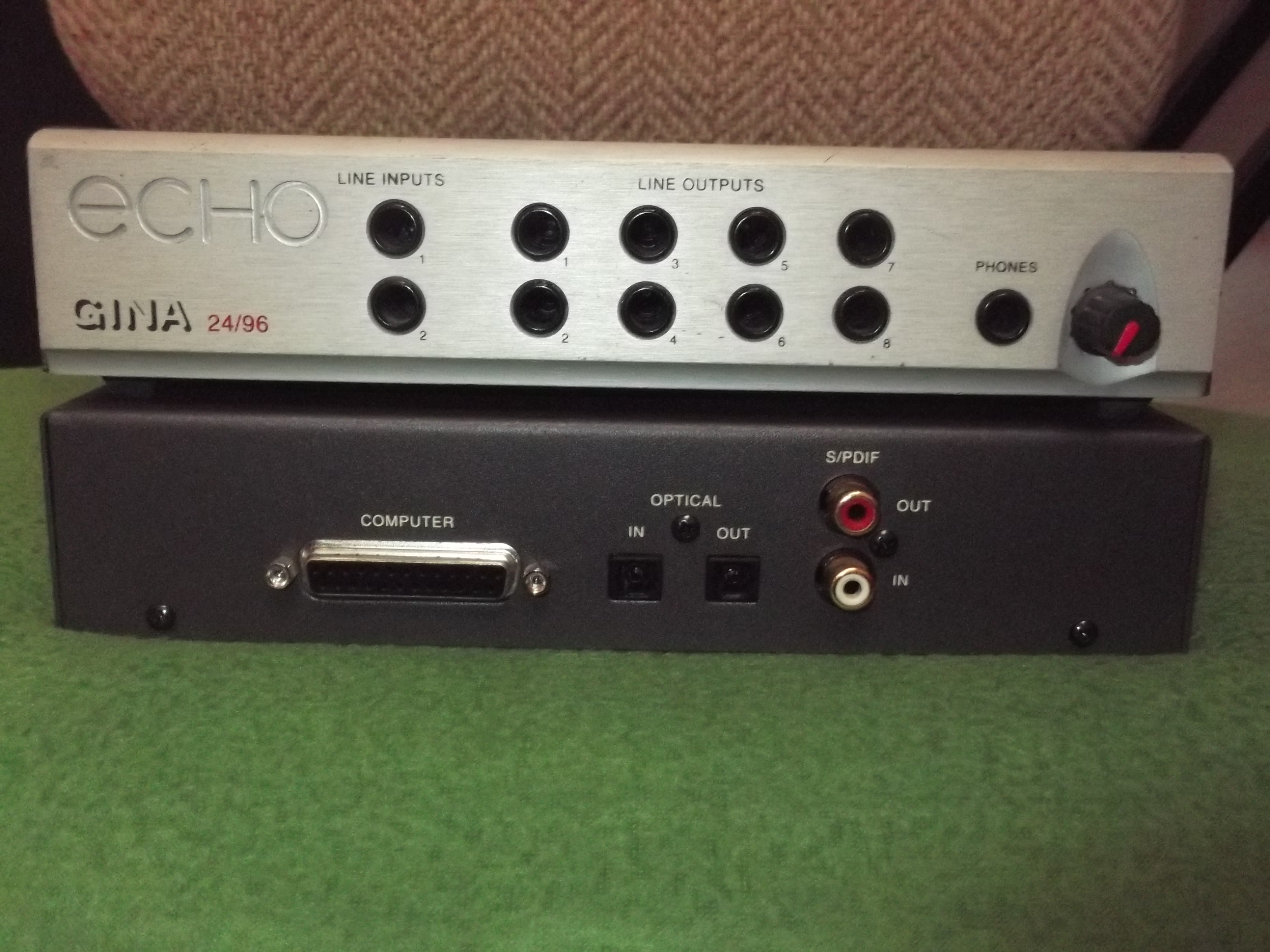

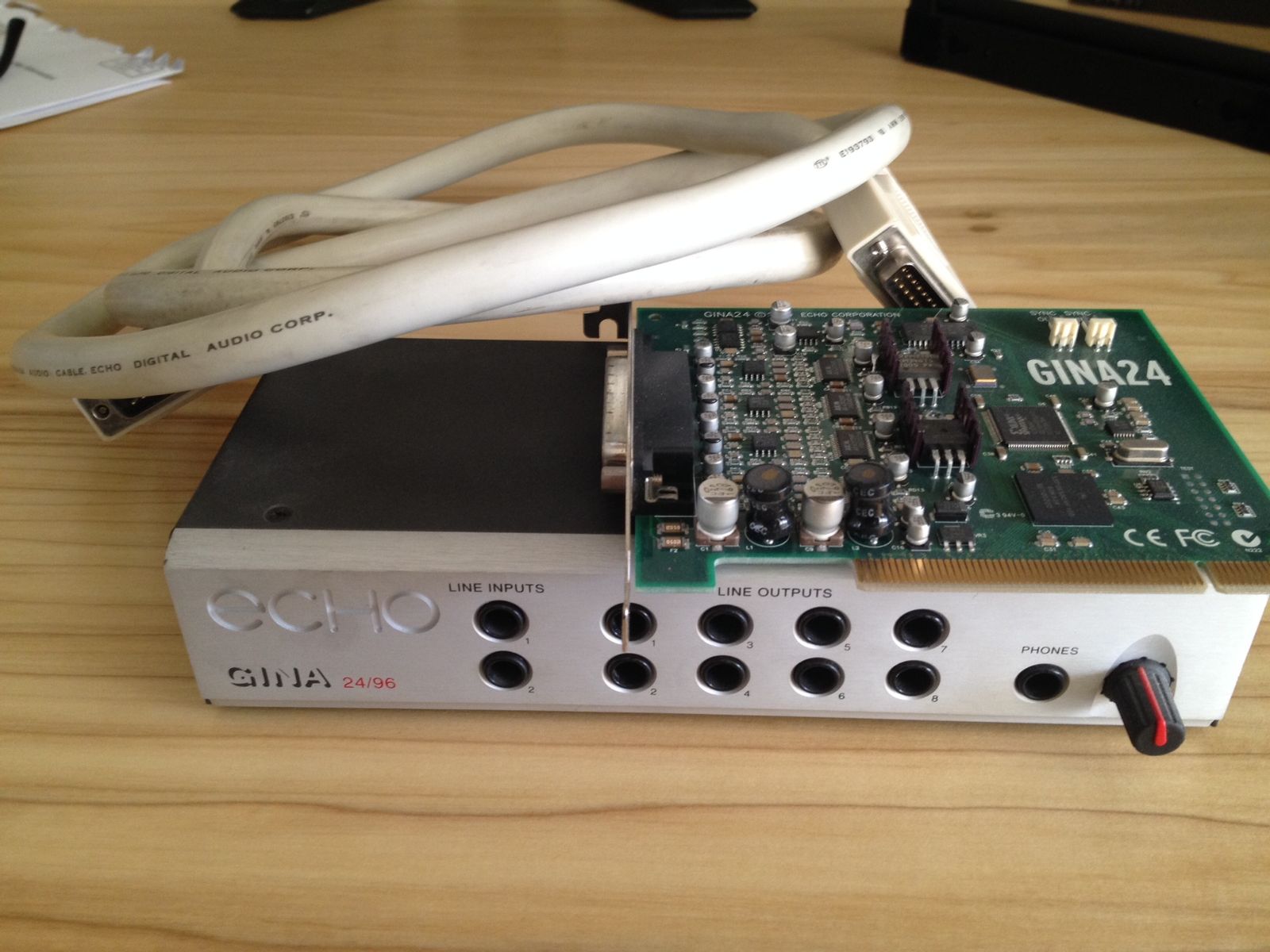

¶ Внешний коммутационный блок
- Содержит все аналоговые разъемы и преобразователи.
- Подключается к PCI-карте экранированным кабелем (6 футов / ~1.8 м).
- На передней панели: регулятор уровня наушников и выход для наушников.
¶ Применение
Благодаря конфигурации 2 in / 8 out, Gina 24/96 идеально подходит для:
¶ Сведение и микширование
- Использование 8 выходов для подключения к многоканальному аналоговому микшеру.
- Отправка отдельных треков на внешние процессоры эффектов.
- Создание сложных мониторных конфигураций (например, 5.1 surround мониторинг).
¶ Запись
- Запись стереоисточников (вокал + инструмент, стерео-микшер, синтезатор).
- Запись цифровых сигналов через ADAT или S/PDIF одновременно с аналоговыми.
¶ Интеграция с ADAT
- Подключение ADAT-рекордеров для передачи 8 каналов цифрового аудио.
- Использование Gina как интерфейса между ADAT и компьютером.
¶ Работа с GigaStudio
- Использование 8 выходов для многоканального вывода программного семплера.
¶ Совместимость с ПО
Gina 24/96 совместима со всем популярным программным обеспечением благодаря поддержке всех основных драйверов:
- Steinberg Cubase VST/32, Nuendo
- Cakewalk Home Studio, Sonar
- Emagic Logic Audio
- Syntrillium Cool Edit Pro 2000
- Native Instruments (Reaktor, и др.)
- NemeSys GigaStudio (через GSIF)
- Propellerheads Reason
¶ Маркетинговые материалы
"Gina 24 joins Layla, Mona, and Darla 24 as the latest in high quality recording products from Echo. Gina 24 offers 2 in 8 out balanced 1/4" connections, ADAT, S/PDIF Coaxile and S/PDIF optical. Using the latest generation of 24-bit 96kHz converters, Gina 24 offers a high dynamic range and low distortion."
¶ Комплектация
- PCI интерфейсная карта
- Внешний коммутационный блок
- Экранированный соединительный кабель (6 футов / ~1.8 м)
- Программное обеспечение (драйверы и панель управления)
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x 1/4" TRS (симметричные, +4 dBu) |
| Аналоговые выходы | 8 x 1/4" TRS (симметричные, +4 dBu) |
| Цифровые интерфейсы | ADAT Optical (8 in/out), S/PDIF коаксиальный (2 in/out) |
| Доп. цифровой вход | CD/DVD ROM (внутренний) |
| Выход на наушники | 1 x 1/4" TRS с регулятором уровня |
| Динамический диапазон | 108 дБ (вход) / 110 дБ (выход) |
| THD+N | <0.001% (вход) / <0.002% (выход) |
| Частотный диапазон | 10 Гц - 22 кГц (±0.25 дБ) |
| Разрядность | 24 бит (повсеместно) |
| Частоты дискретизации | 8 - 96 кГц |
| DSP | 24-бит Motorola |
| Синхронизация | Esync I/O |
| Полный дуплекс | 2 in / 8 out аналог + цифровые каналы |
