Производитель: Echo Digital Audio
Тип устройства: Профессиональная многоканальная PCI-аудиосистема (PCI карта + внешний блок)
Год выпуска: 2004
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (совместим с PCI-X 3.3/5V, Power Mac G5)
Цена на момент релиза: $425 (£329)
¶ Обзор
Echo Gina 3G представляет собой третье поколение знаменитой линейки Gina, впервые появившейся в 1997 году. За прошедшие семь лет Echo постоянно совершенствовала свои продукты, и Gina 3G стала воплощением лучших черт предыдущих моделей с добавлением важных новых функций.
Главные улучшения по сравнению с Gina 24 включают улучшенные 24-битные преобразователи (110 дБ вход, 114 дБ выход), микрофонные предусилители на двух универсальных входах и MIDI-интерфейс. Gina 3G сохраняет компактность и доступную цену, предлагая при этом профессиональное качество и широкие возможности подключения.
Ключевая особенность: Впервые в линейке Gina — микрофонные предусилители с фантомным питанием (программное включение) и полноценный MIDI-интерфейс.
Философия: "You won't need a mixer or studio monitors to get started here. Gina3G has all you need" — полное решение для начинающих музыкантов, не требующее дополнительного оборудования.
¶ Ключевые особенности
- 2 универсальных аналоговых входа: Комбинированные разъемы XLR/1/4" TRS на передней панели с:
- Автоопределением типа сигнала (микрофон/линия/инструмент)
- Регуляторами чувствительности
- 3-сегментными светодиодными индикаторами уровня
- Программно включаемым фантомным питанием +48 В
- 6 симметричных аналоговых выходов: 1/4" TRS на задней панели, переключаемый уровень +4 dBu / -10 dBV.
- Выход на наушники: 1/4" TRS на передней панели с регулятором уровня.
- Цифровые интерфейсы:
- ADAT оптический: 8 каналов (24 бит, 44.1/48 кГц)
- S/PDIF оптический: 2 канала (24 бит, до 96 кГц) — разделяет порт с ADAT
- S/PDIF коаксиальный: RCA, 2 канала (24 бит, до 96 кГц)
- MIDI: Вход и выход (5-pin DIN)
- DSP: 56 бит, 100 МГц для цифрового микширования
- Поддержка surround: 5.1 и 7.1
- Цифровой вывод: AC3, DTS, WMA9 через S/PDIF
- Полный дуплекс: 10 in / 14 out (2 аналог. + 8 ADAT in; 6 аналог. + 8 ADAT out)
¶ Технические характеристики
¶ Аналоговые входы (2 канала)
| Параметр | Значение |
|---|---|
| Тип разъемов | Комбинированные XLR/1/4" TRS (на передней панели) |
| Режимы | Микрофон, линия, инструмент (автоопределение) |
| Фантомное питание | +48 В (программно, через Console) |
| Динамический диапазон | 110 дБ (A-взвешенный) |
| Индикация | 3-сегментные светодиоды |
¶ Аналоговые выходы (6 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 6 x 1/4" TRS (симметричные) |
| Номинальный уровень | Программно переключаемый +4 dBu / -10 dBV |
| Динамический диапазон | 114 дБ (A-взвешенный) |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| ADAT оптический | TOSLINK | 8 каналов, 24 бит, 44.1/48 кГц |
| S/PDIF оптический | TOSLINK | 2 канала, 24 бит, до 96 кГц (разделяет порт) |
| S/PDIF коаксиальный | RCA | 2 канала, 24 бит, до 96 кГц |
| MIDI | 5-pin DIN | Вход и выход |
¶ Преобразователи и DSP
| Параметр | Значение |
|---|---|
| АЦП | 24 бит, 128x oversampling, 110 дБ |
| ЦАП | 24 бит, 128x oversampling, 114 дБ |
| DSP | 56 бит, 100 МГц |
| Поддерживаемые частоты | 8, 11.025, 16, 22.05, 32, 44.1, 48, 88.2, 96 кГц |
¶ Системные требования
¶ Windows
- ОС: ME/2000/XP/Vista/x64
- Процессор: Intel Pentium или AMD Athlon
- Чипсет: Intel, AMD, Via, NVIDIA
- ОЗУ: 256 МБ (рекомендуется 512 МБ)
¶ Macintosh
- ОС: OS X
- Процессор: G4 или выше (совместим с Power Mac G5)
- ОЗУ: 256 МБ (рекомендуется 512 МБ)
- Примечание: PCI Express не поддерживается
Драйверы:
- Windows: ASIO 2.0, GSIF 2.0, WDM kernel streaming (PureWave, SuperChannel)
- Mac: CoreAudio, CoreMIDI

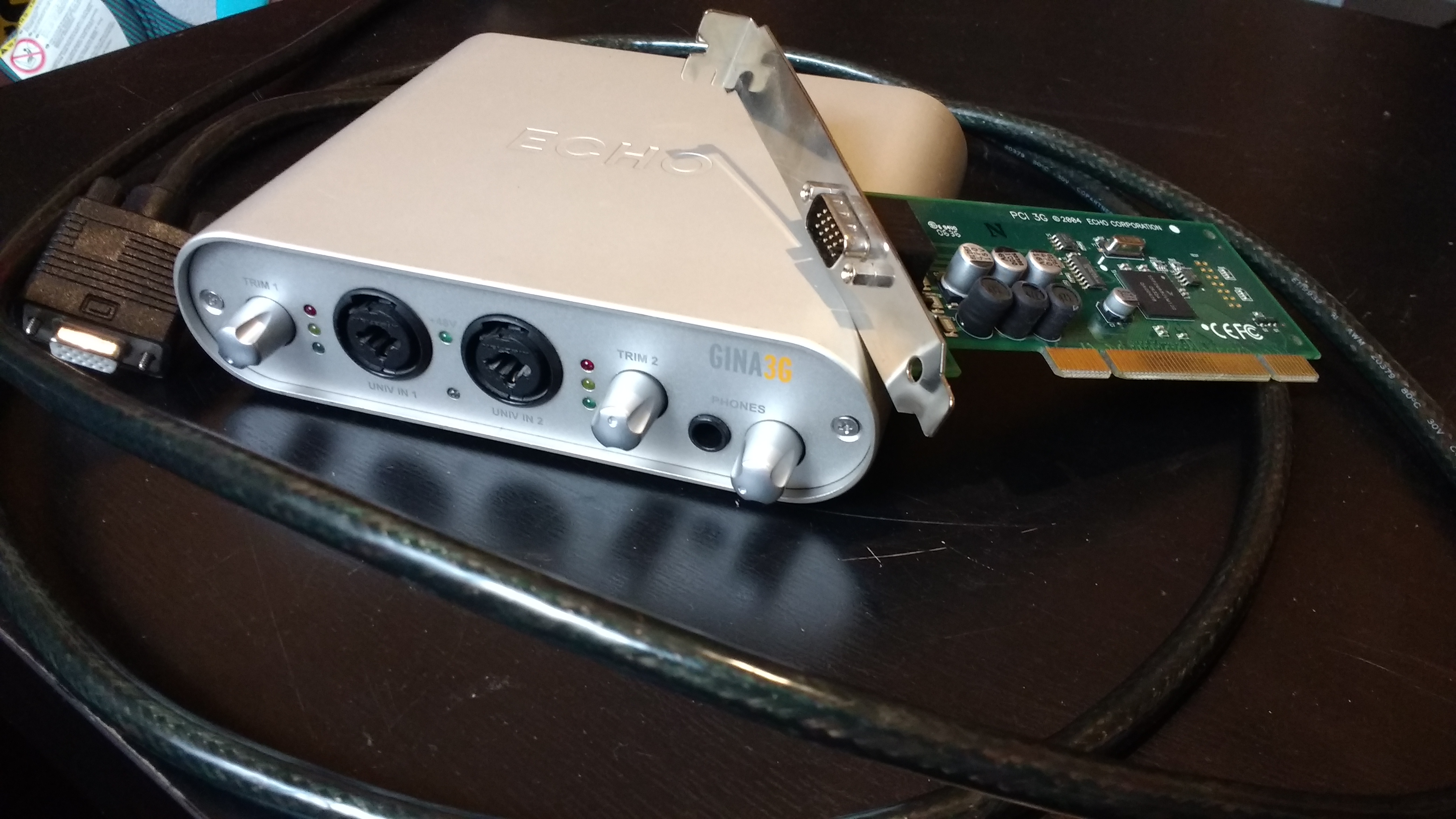

¶ Аппаратная реализация

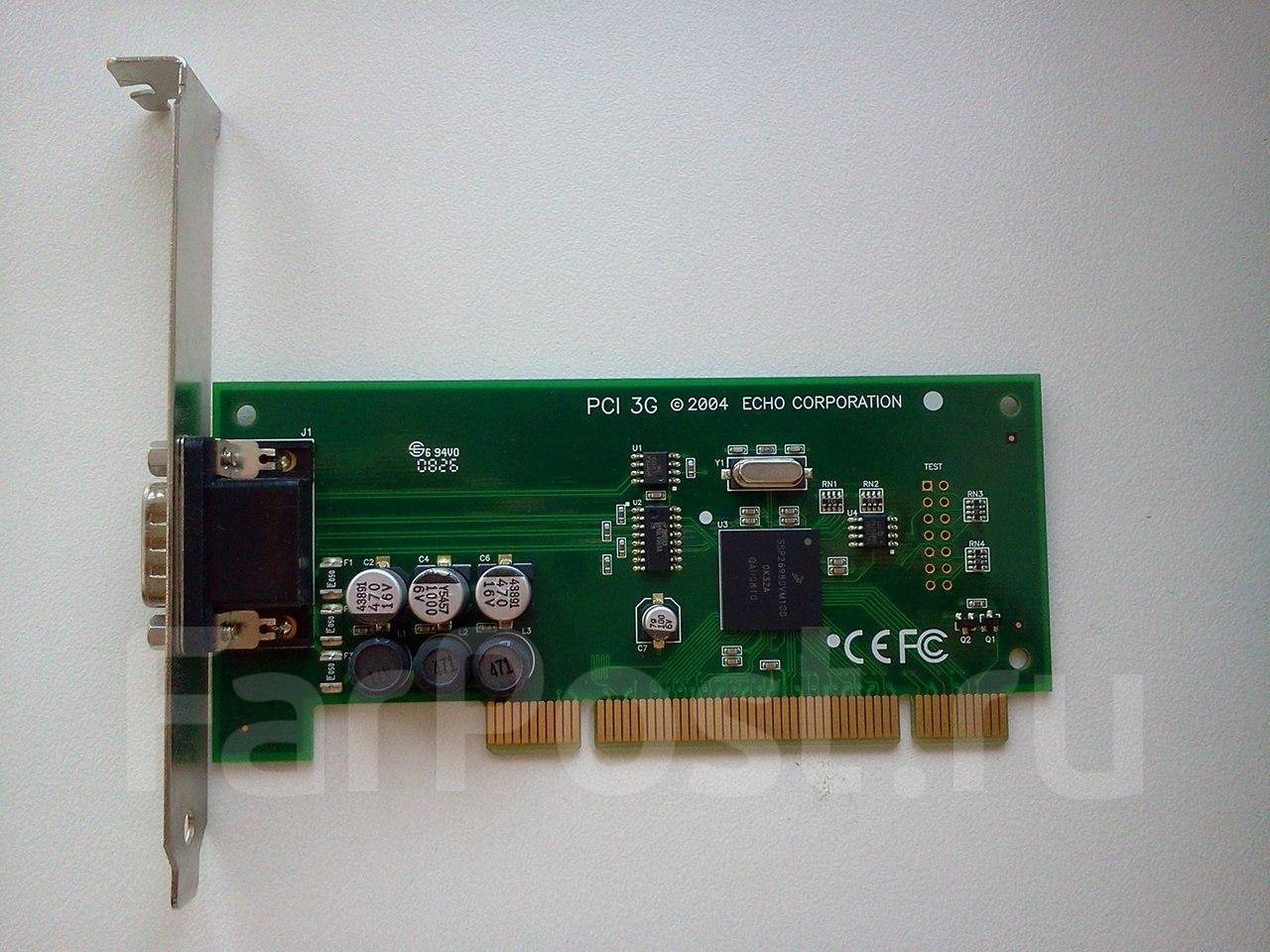

¶ PCI-карта
- Совместимость с PCI-X (3.3V и 5V)
- Поддержка Power Mac G5
- Питание внешнего блока по кабелю
¶ Внешний блок
- Размеры: 172 x 140 x 45 мм
- Материал: Тяжелый алюминий (heavy-duty aluminum case)
- Соединительный кабель: 2.5 метра (8 футов)

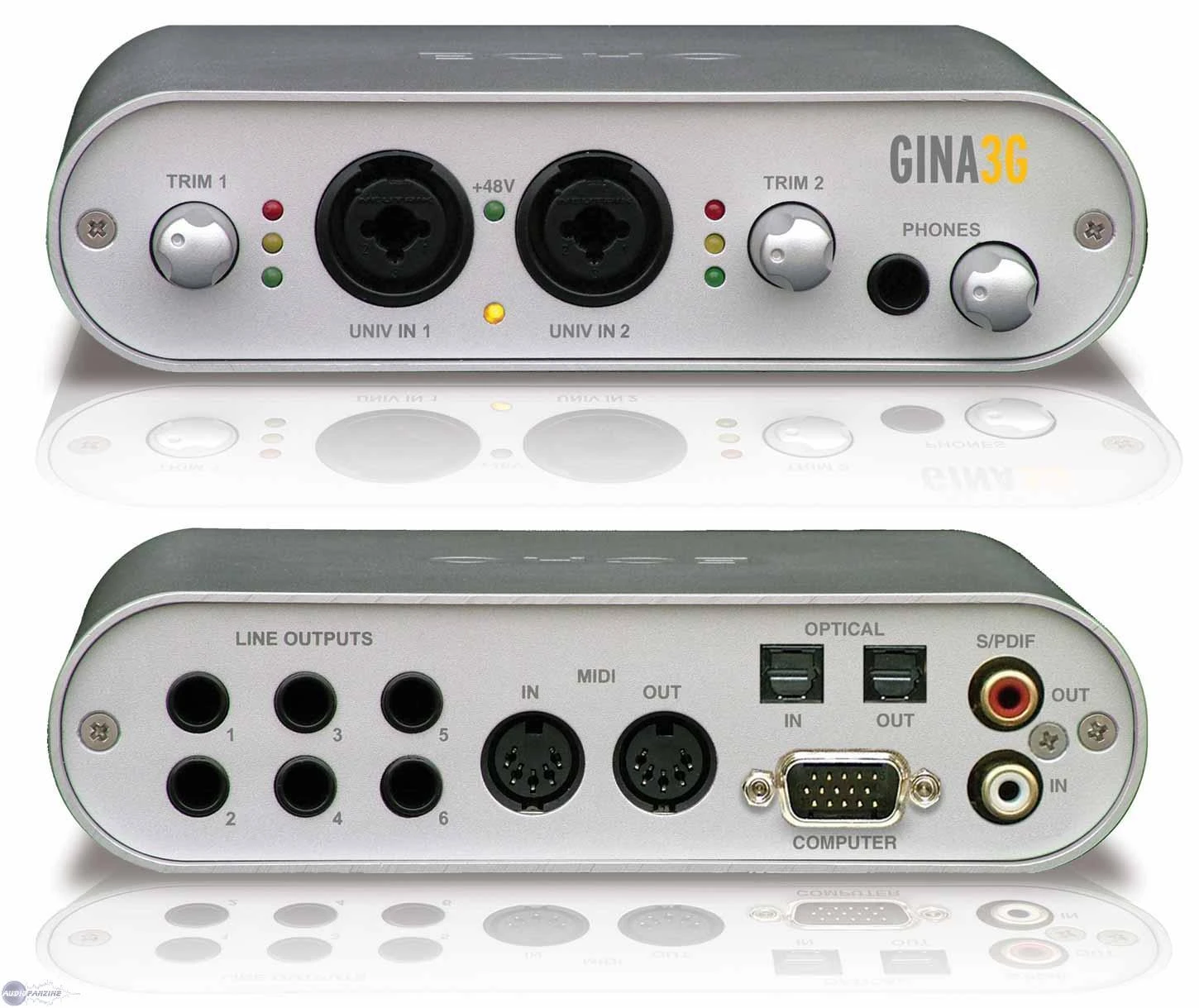

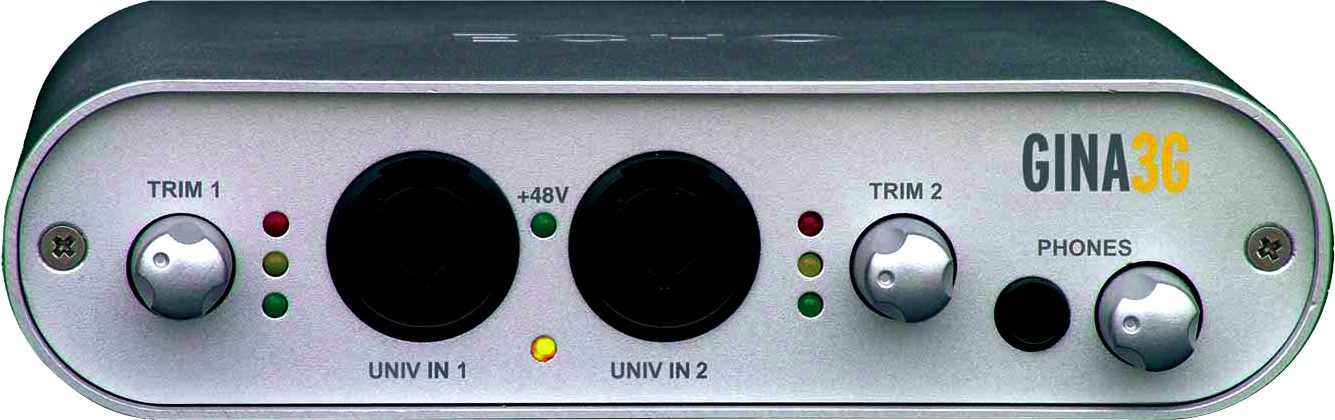

¶ Передняя панель
- Универсальные входы 1-2: Комбинированные разъемы XLR/TRS с регуляторами.
- 3-сегментные индикаторы: Для входов 1-2.
- Выход на наушники: 1/4" TRS с регулятором уровня.

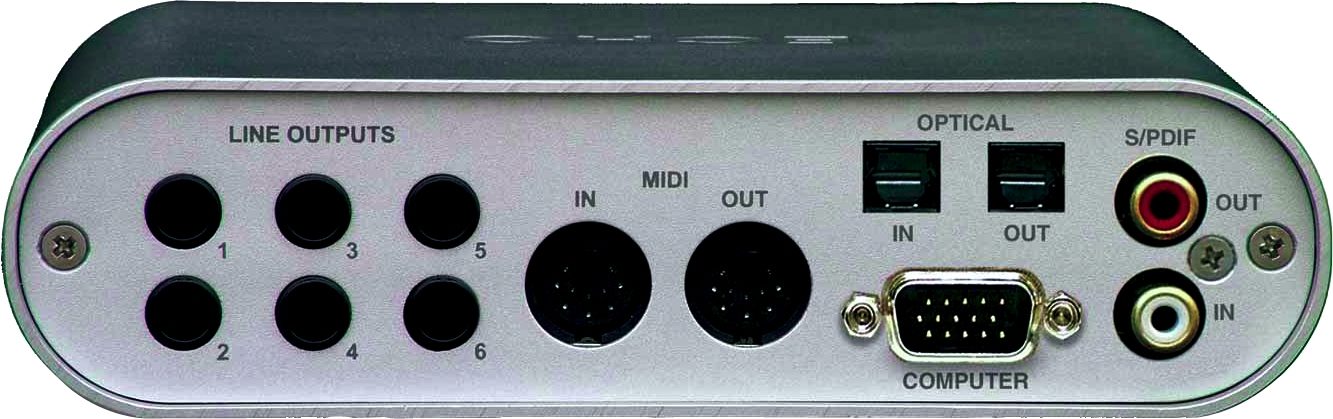

¶ Задняя панель
- Outputs 1-6: 6 линейных выходов (1/4" TRS).
- ADAT/S/PDIF Optical: Оптический вход/выход (переключаемый).
- S/PDIF Coaxial: Коаксиальный вход/выход (RCA).
- MIDI: Вход и выход (5-pin DIN).
- Host Cable: Разъем для подключения к PCI-карте.
¶ Программное обеспечение
¶ Echo Console
Панель управления Gina 3G предоставляет полный контроль над всеми функциями:
- Мониторинг и индикация уровней
- Управление маршрутизацией
- Настройка параметров синхронизации
- Управление фантомным питанием (программно)
¶ Технологии драйверов
¶ PureWave
Режим для обхода микшера Windows, обеспечивающий побитово-точный цифровой ввод/вывод (bit accurate digital I/O).
¶ SuperChannel
Технология для группировки входных и выходных каналов, оптимизирующая использование ресурсов.
¶ Split I/O
Возможность разделения ввода/вывода между несколькими приложениями (мультиклиентный режим).
¶ Поддержка surround
- 5.1 и 7.1 вывод с управлением задержками
- Вывод AC3, DTS, WMA9 через S/PDIF
¶ Комплектация ПО
- Mackie Tracktion 2.2: Полноценная программа для создания музыки, записи и микширования (в комплекте)
"Tracktion is a revolutionary, easy-to-use music production application that contains everything most people will ever need to professionally record and mix music on a Mac or PC — without all the hassles and limitations of other audio software."
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Универсальные входы | 2 x Combo XLR/TRS (микрофон/линия/инструмент) |
| Аналоговые выходы | 6 x 1/4" TRS (симметричные, +4/-10) |
| Выход на наушники | 1 x 1/4" TRS с регулятором |
| Цифровые интерфейсы | ADAT оптический, S/PDIF оптический, S/PDIF коаксиальный |
| MIDI | Вход / Выход |
| DSP | 56 бит, 100 МГц |
| Динамический диапазон (вход) | 110 дБ |
| Динамический диапазон (выход) | 114 дБ |
| Разрядность | 24 бит |
| Частоты дискретизации | 8 - 96 кГц |
| Полный дуплекс | 10 in / 14 out |
| Питание | По кабелю от PCI-карты |
| Кабель | 2.5 метра (8 футов) |
| Размеры блока | 172 x 140 x 45 мм |
