Производитель: Echo Digital Audio
Тип устройства: Профессиональная 24-битная PCI-звуковая карта с MIDI-интерфейсом
Год выпуска: 2003
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (Bus-Mastering)
Цена на момент релиза: $285
¶ Обзор

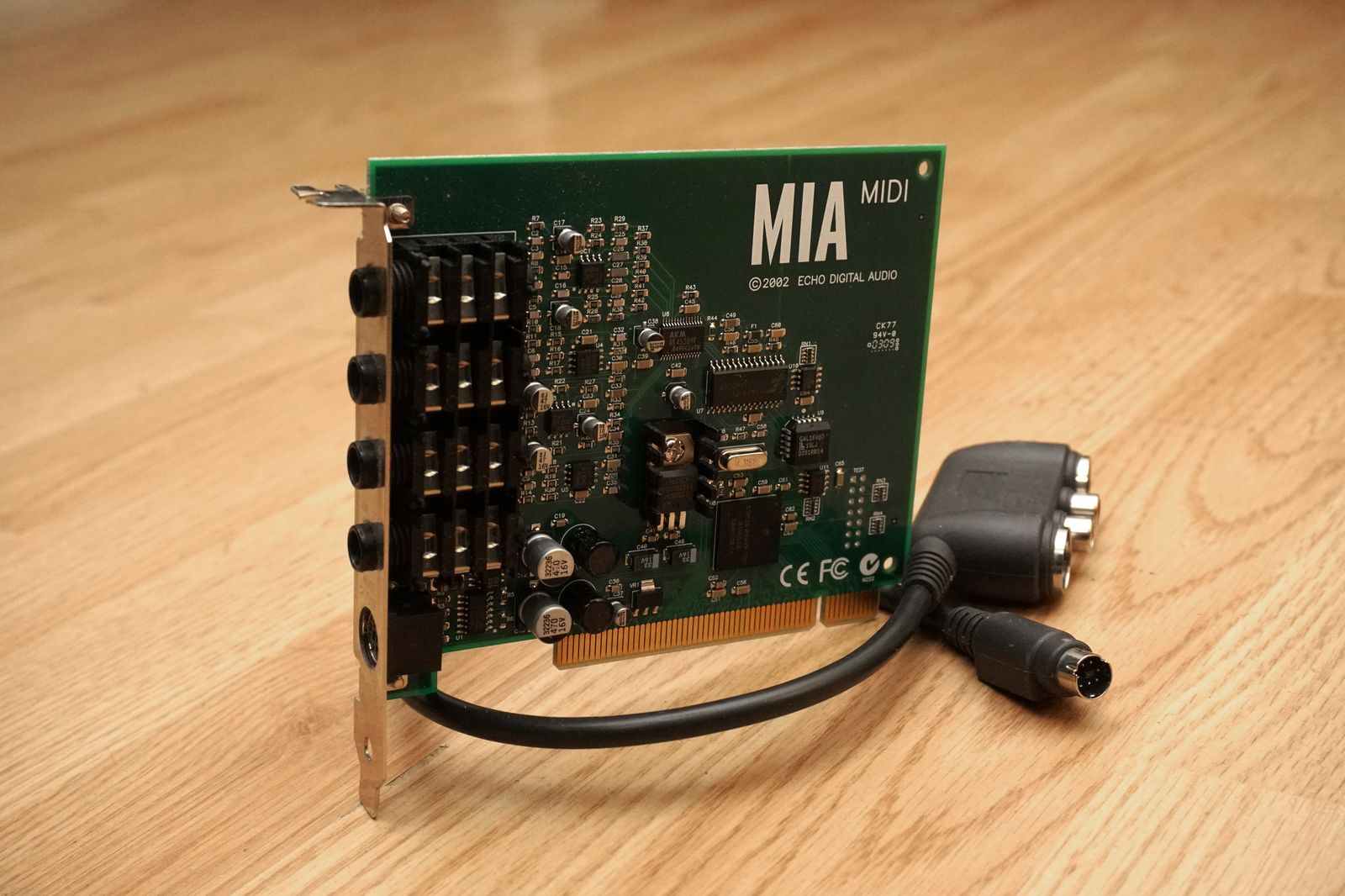

Echo MiaMIDI — это развитие классической карты Echo Mia, главным отличием которой является добавление MIDI-интерфейса (вход и выход). В остальном карта сохраняет все ключевые особенности оригинальной Mia: балансные аналоговые входы и выходы на джеках, цифровой интерфейс S/PDIF, 8 виртуальных выходов, DSP-микширование и мультиклиентные драйверы.
MiaMIDI предназначена для музыкантов, которым нужен качественный стерео ввод/вывод с возможностью подключения MIDI-устройств без отдельного MIDI-интерфейса. Как и оригинальная Mia, она использует инновационную технологию виртуальных выходов, позволяющую нескольким приложениям одновременно работать с картой, каждое через свою пару виртуальных выходов.
Ключевая особенность: Добавление MIDI-интерфейса к проверенной платформе Echo Mia — идеальное решение для музыкантов, которым нужен качественный звук и MIDI в одной карте.
Технология: Виртуальные выходы (8 каналов, 4 стереопары) с DSP-микшированием позволяют запускать до 4 приложений одновременно (например, Cubase, GigaStudio, Reaktor) через один физический стереовыход.
¶ Ключевые особенности
- 2 балансных аналоговых входа: 1/4" TRS на заглушке, переключаемый уровень +4 dBu / -10 dBV.
- 2 балансных аналоговых выхода: 1/4" TRS на заглушке, переключаемый уровень +4 dBu / -10 dBV.
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) на кабельном адаптере, поддержка 24 бит/96 кГц.
- MIDI интерфейс: Вход и выход (5-pin DIN) на кабельном адаптере (MiniDIN на карте -> два DIN-5).
- Виртуальные выходы: 8 виртуальных выходов (4 стереопары), микшируемых DSP.
- Мультиклиентные драйверы: Одновременная работа нескольких приложений с разными виртуальными выходами.
- Преобразователи: 24 бит, 128x oversampling (ЦАП), 64x oversampling (АЦП).
- Динамический диапазон: 106 дБ (A-взвешенный) для входа и выхода.
- DSP: 24-битный Motorola для микширования и мониторинга.
- Полный дуплекс: 4 in / 4 out (2 аналоговых + 2 цифровых).
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные/несимметричные) на заглушке |
| Номинальный уровень | Программно переключаемый +4 dBu / -10 dBV |
| Максимальный уровень | +18 dBu (при +4) / +4 dBV (при -10) |
| Входной импеданс | 10 кОм |
| Динамический диапазон | 106 дБ (A-взвешенный) |
| THD+N | < 0.0025% (20 Гц - 22 кГц, A-взвешенный) |
| Перекрестные помехи | < 0.0015% |
| Линейность | -120 dBFS - 0 dBFS |
| Частотный диапазон | 15 Гц - 22 кГц |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные/несимметричные) на заглушке |
| Номинальный уровень | Программно переключаемый +4 dBu / -10 dBV |
| Максимальный уровень | +18 dBu (при +4) / +4 dBV (при -10) |
| Динамический диапазон | 106 дБ (A-взвешенный) |
| THD+N | < 0.0035% (20 Гц - 22 кГц, A-взвешенный) |
| Перекрестные помехи | < 0.0015% |
| Линейность | -110 dBFS - 0 dBFS |
| Частотный диапазон | 15 Гц - 22 кГц |
¶ Цифровой интерфейс (S/PDIF)
| Параметр | Значение |
|---|---|
| Тип | S/PDIF коаксиальный (RCA) на кабельном адаптере |
| Вход/Выход | Да / Да |
| Разрядность | до 24 бит |
| Частоты | 44.1, 48, 96 кГц |
| Формат | Переключаемый Consumer/Professional |
¶ MIDI интерфейс
| Параметр | Значение |
|---|---|
| Тип разъемов | 5-pin DIN (вход и выход) на кабельном адаптере |
| Подключение к карте | MiniDIN разъем |
| Совместимость | MPU-401 совместимый |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| АЦП | 24-бит, 64x передискретизация |
| ЦАП | 24-бит, 128x передискретизация |
| Разрядность тракта | 24 бит (сохраняется на всем пути) |
| DSP | 24-бит Motorola для микширования и мониторинга |
¶ Поддерживаемые частоты дискретизации
8, 11.025, 16, 22.05, 32, 44.1, 48, 88.2, 96 кГц.
¶ Виртуальные выходы
- 8 виртуальных выходов (4 стереопары)
- Микшируются DSP на физический стереовыход
¶ Системные требования
¶ Windows
- ОС: ME/2000/XP/Vista (WDM драйверы); Windows 98 (VxD драйверы)
- Процессор: Intel Pentium или AMD Athlon
- Чипсет: Intel, AMD, VIA, NVIDIA
- ОЗУ: 256 МБ (рекомендуется 512 МБ)
¶ Macintosh
- ОС: OS 8/9 (ASIO), OS X 10.2 или выше (CoreAudio)
- Процессор: G4 или лучше (совместим с Power Mac G5)
- ОЗУ: 256 МБ (рекомендуется 512 МБ)
Драйверы:
- Windows: ASIO, DirectSound, GSIF, WDM, MME
- Mac: ASIO (OS 8/9), CoreAudio (OS X)
- MIDI функции работают только под Windows ME/2000/XP (WDM) и Mac OS X
¶ Архитектура виртуальных выходов
¶ Концепция
MiaMIDI предоставляет программный интерфейс с 8 виртуальными выходами (4 стереопары), которые приложения "видят" как аппаратные. Внутри карты DSP микширует эти 8 каналов в реальные 2 канала, которые выводятся через аналоговые и цифровые выходы.
¶ Преимущества
- Многозадачность: До 4 приложений могут работать одновременно, каждое через свою пару виртуальных выходов.
- Гибкость: Виртуальные выходы могут использовать разные драйверы (ASIO, MME, GSIF) одновременно.
- Экономия: Не требуется 8 физических ЦАП и разъемов.
¶ Драйверные опции в приложениях
- Запись:
- Mia 1/2 Analog Record
- Mia S/PDIF Record
- Воспроизведение (4 стереопары):
- Mia 1/2 Virtual Out
- Mia 3/4 Virtual Out
- Mia 5/6 Virtual Out
- Mia 7/8 Virtual Out
¶ Программное обеспечение (Echo Console)
Панель управления Echo Console для MiaMIDI идентична консоли для оригинальной Mia, обеспечивая полный контроль над маршрутизацией и микшированием.
¶ Структура консоли
¶ Верхний ряд
- Analog In: Пиковые индикаторы, кнопки переключения +4/-10 для каждого входа.
- Digital In: Пиковые индикаторы.
- Virtual Outs (1/2, 3/4, 5/6, 7/8): Для каждой пары — фейдер, панорама, Mute, Solo, Gang, пиковый индикатор.
- Analog Out: Фейдеры, Mute, Solo, Gang, кнопки переключения +4/-10.
¶ Нижний ряд
- Monitor Section: Для каждого входа — фейдер мониторного сигнала, Mute, Solo, панорама, Gang.
- Digital Out: Пиковые индикаторы.
¶ Нижняя панель
- Clock Source: Internal или Digital (при наличии сигнала на цифровом входе).
- Analog/Digital переключатель: Переключение между управлением аналоговыми и цифровыми выходами (позволяет создавать два разных микса).
¶ Preferences (настройки)
- S/PDIF output format: Professional или Consumer.
- Dither Input: Включение дизеринга для цифрового входа.
- Sync Wave Devices: Обычно включено.
- Lock sample rate: Фиксация частоты дискретизации.
- Multi-Client audio: Включение мультиклиентного режима.
- DirectSound/GSIF switch: Переключение между поддержкой DirectSound и GSIF.
¶ MIDI интерфейс
¶ Особенности
- MIDI функции доступны только под Windows ME/2000/XP (WDM драйверы) и Mac OS X (CoreAudio).
- Под более старыми ОС (Windows 98, Mac OS 8/9) MIDI не работает.
- MIDI вход и выход выведены на кабельный адаптер, подключаемый к MiniDIN разъему на карте.
¶ Применение
- Подключение MIDI-клавиатур и контроллеров.
- Управление внешними синтезаторами и сэмплерами.
- Синхронизация оборудования.
¶ Качество звука
¶ Измерения (заявленные)
| Параметр | Вход | Выход |
|---|---|---|
| Динамический диапазон | 106 дБ (A) | 106 дБ (A) |
| THD+N | < 0.0025% | < 0.0035% |
| Перекрестные помехи | < 0.0015% | < 0.0015% |
| Частотный диапазон | 15 Гц - 22 кГц | 15 Гц - 22 кГц |
¶ Субъективная оценка
Ожидается, что качество звука идентично оригинальной Mia, которая получила высокие оценки за:
- Чистый и прозрачный звук.
- Отличную стереокартину.
- Низкий уровень шума.
¶ Производительность драйверов
¶ Многозадачность (Multi-client mode)
Возможность одновременного запуска нескольких приложений с разными виртуальными выходами:
- Cubase VST (ASIO) на вирт. выход 1/2
- GigaStudio (GSIF) на вирт. выход 3/4
- Reaktor (MME) на вирт. выход 5/6
- Vaz Modular (MME) на вирт. выход 7/8
¶ Задержки (Latency)
- ASIO: 256 samples → ~7 мс (на Pentium II 450 МГц)
- ASIO (макс): 128 samples → ~4 мс (на быстрых системах)
- MME: 5-10 мс (зависит от приложения)
- DirectSound: 20-30 мс
¶ Комплектация
- PCI-карта Echo MiaMIDI
- Кабельный адаптер с разъемами:
- S/PDIF коаксиальный (RCA) вход/выход
- MIDI вход/выход (5-pin DIN)
- Программное обеспечение (драйверы и Echo Console)
- Руководство пользователя
¶ Маркетинговые материалы
"If you're serious about digital audio, you shouldn't settle for anything less than a truly professional audio interface -- and now with Mia MIDI, you don't have to. Mia MIDI offers a pair of balanced 1/4" analog inputs and outputs and operates at the +4 dBu levels used by pro-audio gear. It combines this with 24-bit/96 kHz converters and 106 dB of dynamic range for the quality your recordings deserve."
"Also included is an S/PDIF digital audio interface for connecting to other digital audio equipment, and MIDI input/output jacks on a custom molded cable."
"A unique feature of the Echo MiaMIDI is the use of "virtual" outputs. Echo MiaMIDI appears to software as if it has eight separate outputs, which are digitally mixed down to the physical outputs using MiaMIDI's "console" software and its onboard DSP. This makes the Echo MiaMIDI compatible with all popular multitrack software."
"And, with Echo's "multi-client" drivers, more than one application (such as an editor and software synth) can be playing back through Mia MIDI at the same time."
¶ Особенности и ограничения
¶ Плюсы
- Балансные входы/выходы на джеках (+4 dBu)
- Встроенный MIDI-интерфейс
- Технология виртуальных выходов (8 каналов)
- Мультиклиентные драйверы
- Высококачественные преобразователи (106 дБ)
- Компактный размер карты
- Цифровой интерфейс S/PDIF
¶ Минусы
- MIDI работает не под всеми ОС: Только под Windows ME/2000/XP (WDM) и Mac OS X
- Кабельный адаптер: Добавляет лишний элемент в системе
- Ограничение DirectSound/GSIF: Не могут использоваться одновременно (требуется переключение)
- Отсутствие физических многоканальных выходов: Только виртуальные
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x 1/4" TRS (симметричные, +4/-10 dBV переключаемые) |
| Аналоговые выходы | 2 x 1/4" TRS (симметричные, +4/-10 dBV переключаемые) |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) in/out |
| MIDI | Вход / Выход (5-pin DIN) на кабельном адаптере |
| Виртуальные выходы | 8 (4 стереопары) |
| Динамический диапазон | 106 дБ (вход/выход) |
| THD+N | <0.0025% (вход) / <0.0035% (выход) |
| Разрядность | 24 бит |
| Частоты дискретизации | 8 - 96 кГц |
| DSP | 24-бит Motorola |
| Мультиклиентность | Да (до 4 приложений одновременно) |
| Преобразователи | 64x oversampling (АЦП), 128x oversampling (ЦАП) |
