Производитель: Echo Digital Audio
Тип устройства: Профессиональная звуковая карта (PCI) с внешним коммутационным блоком
Год выпуска: ~1999
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (Bus-mastering)
Цена на момент релиза: $449 ($379 MSRP)
¶ Обзор

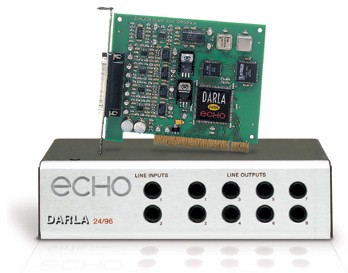

Echo Darla24 — это одна из первых карт компании Echo, вышедшая на рынок 24-битного звука с поддержкой частоты 96 кГц. Система состоит из PCI-платы и внешнего коммутационного блока (breakout box), что обеспечивает удобство коммутации без необходимости тянуться к задней стенке компьютера.
В отличие от своих "сестер" (Gina и Layla), Darla24 ориентирована на конфигурацию 2 входа и 8 выходов. Это делает её идеальным инструментом для тех, кому нужно много выходов для многоканального сведения или отправки сигнала на внешнее оборудование, но при этом не требуется многоканальная запись "live".

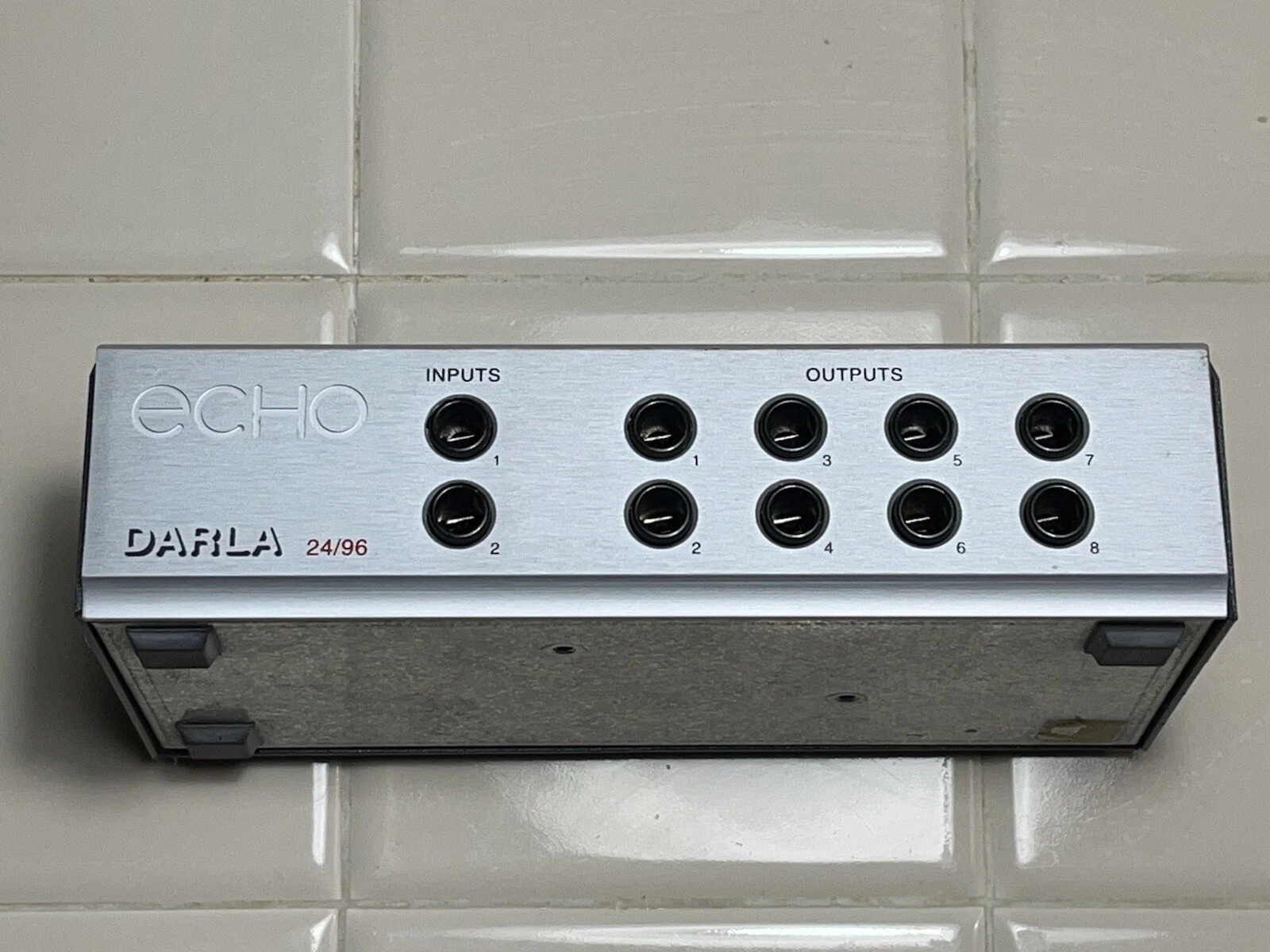

Внешний коммутационный блок Darla24 с разъемами 2 in / 8 out
¶ Архитектура и преобразователи
Преобразователи расположены непосредственно на PCI-карте, а не в коммутационном блоке. В системе используются высококачественные компоненты AKM:
- АЦП: Один чип AK5393 (2 канала)
- ЦАП: Четыре чипа AK4393 (8 каналов)
Благодаря использованию шины PCI в режиме Bus Master и мощному DSP (Motorola 56301), карта обеспечивает низкие задержки и стабильную работу даже на процессорах класса Pentium/Celeron конца 90-х.
¶ Ключевые особенности
- Асимметричная многоканальность: Возможность одновременно записывать 2 канала и воспроизводить 8 каналов (Full Duplex).
- Масштабирование: Поддержка синхронизации до 4 карт в одной системе через интерфейс Echo Sync (ESync).
- Гибкие уровни: Каждый вход и выход индивидуально переключается между профессиональным (+4 dBu) и потребительским (-10 dBV) уровнями сигнала через программную консоль.
- Мониторинг: Гибкая маршрутизация входного сигнала на любую пару выходов с независимой регулировкой уровня (мониторинг с нулевой задержкой через DSP).
- Качество: Высокий динамический диапазон (108 дБ) и прозрачное звучание без окрашивания.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x 1/4" TRS (симметричные) на коммутационном блоке |
| Аналоговые выходы | 8 x 1/4" TRS (симметричные) на коммутационном блоке |
| Номинальные уровни | Переключаемые +4 dBu / -10 dBV (индивидуально для каждого канала) |
| АЦП | 24-bit / 96 кГц, 128x oversampling (AK5393), SNR 113 dB |
| ЦАП | 24-bit / 96 кГц, 128x oversampling (AK4393), SNR 116 dB |
| Динамический диапазон (системы) | 108 dB |
| Частотный диапазон | 20 Гц - 22 кГц (+0.5 дБ) |
| THD+n | 0.003% |
¶ Поддерживаемые частоты дискретизации
8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48, 88.2, 96 кГц.
¶ Системные требования
- Windows: 95/98, Pentium class, чипсет Intel, 32 МБ RAM, PCI 2.1
- Mac: OS 8.0 или выше, процессор 604, 32 МБ RAM
- Для всех ОС: 16 МБ RAM (минимально), 32+ МБ (рекомендовано)
¶ Драйверы и совместимость
- Windows 95/98: MME, ASIO 2.0
- Macintosh: ASIO 2.0
- Поддержка Plug-and-Play
¶ Комплектация и программное обеспечение
- PCI интерфейсная карта

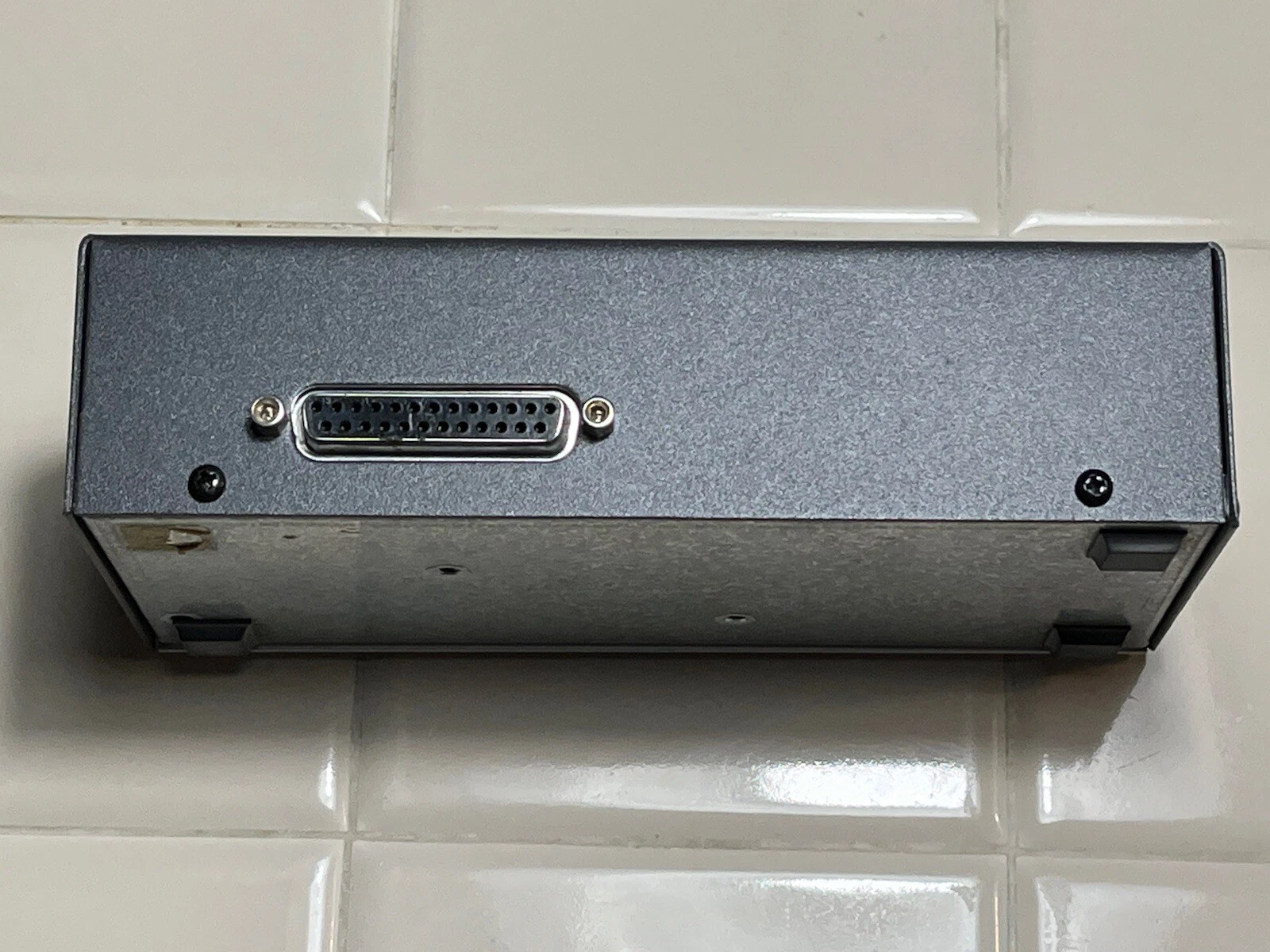

- Внешний коммутационный блок (Breakout Box) с кабелем-шлейфом
- Компакт-диск с драйверами
- Syntrillium Cool Edit Pro SE (Special Edition) — многодорожечное ПО для записи и редактирования (для Windows)
- Утилита Echo Reporter для диагностики системы перед установкой
¶ Софт и управление (Echo Console)
После установки драйверов в системном трее появляется иконка "D", открывающая панель управления Echo Console. Она позволяет:
- Регулировать уровни входов и выходов (с возможностью группировки "G", соло "S" и мута "M").
- Настраивать мониторинг: отправлять входной сигнал на любую выходную пару с независимой регулировкой уровня.
- Переключать номинальные уровни (+4/-10) для каждого физического разъема.
- Управлять тактовой синхронизацией (внутренняя/внешняя).
¶ Впечатления от использования (на основе обзора)
¶ Качество звука
Благодаря использованию современных (на тот момент) конвертеров AKM, карта отличается исключительно низким уровнем шума. Измеренный "шумовый пол" составляет около -103 dB (при 24/44.1). Звучание характеризуется как прозрачное и точное, без значительной окраски. АЧХ равномерная: плотные низкие и чистые высокие частоты.
¶ Удобство и особенности
Наличие внешнего блока значительно упрощает коммутацию, однако рецензенты отмечают, что штатный кабель между PCI-картой и блоком слишком короткий, что может вызвать неудобства при размещении системного блока на полу.
¶ Странности логистики
Некоторым обозревателям казалась неочевидной логика выбора конфигурации 2 входа / 8 выходов. Для многоканальной записи группы этого недостаточно (нужно хотя бы 4 входа), но для работы внутри DAW с выводами на многоканальный микшер или для сведения такая конфигурация очень удобна. Карта отлично сосуществует с другими звуковыми картами (например, Sound Blaster), которые могут взять на себя функции MIDI.
¶ Сводная информация
- Тип: Аналоговая многоканальная карта (без S/PDIF и MIDI)
- Главная фишка: 2 входа при 8 выходах + внешний блок
- Макс. карт в системе: До 4 (с синхронизацией ESync)
¶ Цитата из обзора
"I, for one, love the way Echo names their cards. It is very easy to keep track of which model is which and is fun too... The Darla24 sounds great. The breakout box is handy to have... Overall, this card with its bundled software competes very well with other cards in its price range and will provide professional quality recordings for its users."
