Производитель: Edirol
Тип устройства: Профессиональный FireWire аудиоинтерфейс
Год выпуска: 2004
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц (6 in/6 out) / 96 кГц (10 in/10 out)
Интерфейс: FireWire 400 (IEEE 1394)
Цена на момент релиза: $693
¶ Обзор
Edirol FA-101 — это первый FireWire-аудиоинтерфейс компании Edirol, знаменующий собой важный шаг в развитии продуктов линейки. До этого Edirol выпускала USB-решения (UA-1000, UA-5), но FireWire предлагал ряд преимуществ: более стабильную работу на высоких частотах дискретизации, возможность питания от шины и, что самое важное, полноценную поддержку Mac OS X через Core Audio (в то время как USB 2.0 решения Edirol работали только под Windows).
FA-101 предлагает впечатляющую конфигурацию 10 входов и 10 выходов в компактном полурэковом металлическом корпусе привлекательного красного цвета. Устройство включает два микрофонных предусилителя с фантомным питанием, шесть линейных входов, восемь линейных выходов, оптический S/PDIF и MIDI — всё это в формате, который легко помещается в рюкзак для мобильной записи.
Ключевая особенность: Первый FireWire интерфейс Edirol с полной поддержкой Mac OS X через Core Audio и возможностью питания от шины FireWire для мобильного использования.
Уникальность: На момент выхода FA-101 предлагал 10 индивидуальных аналоговых выходов, что было редкостью в своей ценовой категории и позволяло подключать до 5 пар мониторов или использовать многоканальный мониторинг.

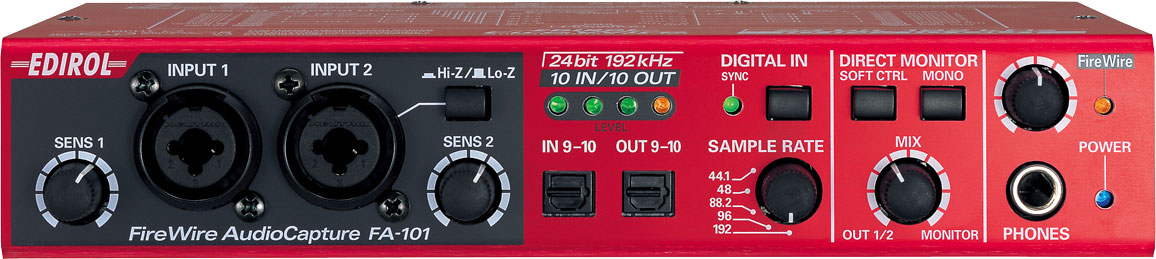

Вид спереди: микрофонные входы с регуляторами, оптический S/PDIF, регуляторы мониторинга

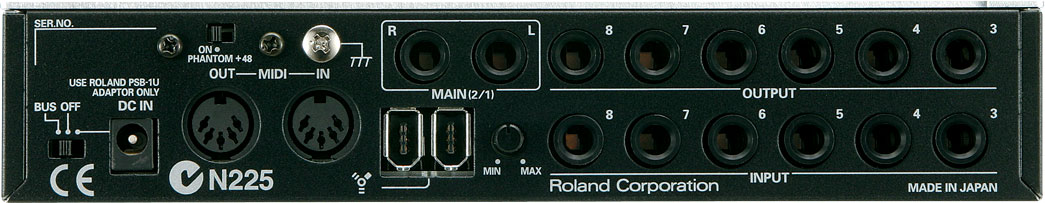

Вид сзади: 6 линейных входов, 8 линейных выходов, MIDI, два порта FireWire
¶ Ключевые особенности
- 10 входов / 10 выходов:
- 2 микрофонных/линейных входа (XLR/TRS) на передней панели
- 6 линейных входов (TRS) на задней панели
- 8 линейных выходов (TRS)
- 2 цифровых канала S/PDIF (оптический)
- Поддержка 192 кГц: 6 входов и 6 выходов одновременно при 24 бит/192 кГц.
- Микрофонные предусилители: 2 входа на комбинированных разъемах Neutrik с:
- Регуляторами чувствительности (40 дБ усиления)
- Фантомным питанием +48 В (общее)
- Высокоомным режимом для инструментов на входе 2
- Гибкие линейные входы: Входы 7-8 с регулируемой чувствительностью (-10 до +4 dBu).
- Питание: От FireWire (6-pin) или от внешнего адаптера (в комплекте).
- Порты FireWire: Два порта для последовательного подключения других устройств.
- Мониторинг: Аппаратный мониторинг с регулятором Mix и кнопкой Mono.
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Входы 1-2 (Mic/Line) | Входы 3-6 | Входы 7-8 |
|---|---|---|---|
| Тип разъемов | Комбинированные XLR/TRS | 1/4" TRS | 1/4" TRS |
| Расположение | Передняя панель | Задняя панель | Задняя панель |
| Номинальный уровень | -50 до -10 dBu (XLR) -35 до +4 dBu (TRS) |
+4 dBu | -10 до +4 dBu (регулируемый) |
| Фантомное питание | +48 В (общее) | Нет | Нет |
| Особенности | Hi-Z на входе 2 | — | Ручка регулировки |
¶ Аналоговые выходы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS (симметричные) |
| Расположение | Задняя панель |
| Номинальный уровень | +4 dBu |
| Выход на наушники | 1/4" TRS на передней панели, связан с выходами 1/2 |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF оптический | TOSLINK (на передней панели) | Вход и выход, каналы 9/10, до 24 бит/96 кГц |
| MIDI | 5-pin DIN (на задней панели) | Вход и выход |
| FireWire | 6-pin IEEE1394 | Два порта для последовательного подключения |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| АЦП/ЦАП | 24 бит (линейные) |
| Динамический диапазон (выход) | 108 дБ (тип.) |
| Динамический диапазон (вход) | 102 дБ (тип.) |
| Остаточный шум (выходы 1-2) | -98 dBu (IHF-A, типичный) |
| THD | 0.004% (измерено) |
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц (+0/-2 дБ) |
| Частотный диапазон (44.1 кГц) | 20 Гц - 20 кГц (+0/-2 дБ) |
¶ Поддерживаемые частоты дискретизации
| Режим | Каналы | Примечание |
|---|---|---|
| 44.1, 48, 88.2, 96 кГц | 10 in / 10 out | Полный дуплекс |
| 192 кГц | 6 in / 6 out | Полный дуплекс |
¶ Измерения (Rightmark Audio Analyser)
| Режим | Уровень шума (входы 1-2) | Уровень шума (входы 3-8) |
|---|---|---|
| 16 бит / 44.1 кГц | -96.1 dB(A) | — |
| 24 бит / 44.1 кГц | -102.3 dB(A) | -103.9 dB(A) |
¶ Системные требования
¶ Windows
- ОС: Windows XP Home/Professional
- Процессор: 900 МГц или выше (Pentium/Celeron); 2 ГГц Pentium 4 рекомендуется для 192 кГц
- ОЗУ: 256 МБ или больше
¶ Macintosh
- ОС: Mac OS X 10.3.4 или 10.3.3 с Firewire Audio Update
- Процессор: 800 МГц G3, 700 МГц G4 или лучше; 1.2 ГГц G4 рекомендуется для 192 кГц
- ОЗУ: 256 МБ или больше
Драйверы:
- Windows: ASIO 2.0, WDM
- Mac: Core Audio (встроенные драйверы OS X)
¶ Аппаратная реализация
¶ Корпус
- Размеры: 218 x 137 x 47 мм (8-5/8 x 5-7/16 x 1-7/8 дюйма)
- Вес: 1.0 кг (2.2 фунта)
- Форм-фактор: Полурэковый (может монтироваться в рэк с опциональным адаптером)
- Цвет: Металлический красный
¶ Передняя панель (слева направо)
- Входы 1-2: Комбинированные разъемы Neutrik с регуляторами чувствительности.
- Индикаторы: 4 светодиода (3 зеленых + красный clip) для входов 1-2 и выходов 1-2.
- S/PDIF: Оптические вход и выход (TOSLINK).
- Регулятор частоты: 5-позиционный селектор (44.1, 48, 88.2, 96, 192 кГц).
- Кнопка Digital In: Включение внешней синхронизации от цифрового входа.
- Регулятор Mix: Необычный регулятор с центральным детентом:
- Левая сторона: уровень входного сигнала в мониторах
- Правая сторона: уровень выходного сигнала (от приложения)
- Кнопка Mono: Суммирование мониторного сигнала в моно.
- Кнопка Soft Ctrl: Включение программного управления мониторингом через ASIO 2.0 Direct Monitoring.
- Регулятор Main: Общий уровень на выходы 1-2 и наушники.
- Выход на наушники: 1/4" TRS.
¶ Задняя панель
- Inputs 3-8: 6 линейных входов (1/4" TRS) — 3-6 фиксированные +4 dBu, 7-8 регулируемые.
- Outputs 1-8: 8 линейных выходов (1/4" TRS, +4 dBu).
- MIDI In/Out: 5-pin DIN.
- FireWire: Два порта 6-pin.
- Power: Разъем для внешнего адаптера DC 9V.
- Выключатель питания: Маленький переключатель на задней панели.
¶ Питание
- От FireWire: При использовании 6-pin порта (не все порты на ноутбуках поддерживают питание, PCMCIA адаптеры не подают питание).
- От адаптера: Внешний блок питания 9V DC 900mA (в комплекте).
- Кабели: В комплекте два кабеля — 6pin-6pin и 6pin-4pin.
¶ Программное обеспечение
¶ Панель управления (драйвер)
Панель управления FA-101 минималистична и содержит только основные настройки:
- ASIO/WDM Buffer Size: Некалиброванный ползунок с 5 позициями (минимальная задержка 104 семпла ≈ 5 мс при 44.1 кГц).
- Larger/Normal/Smaller: Словесное описание размера буфера.
¶ Мониторинг
¶ Режим Soft Ctrl (ASIO 2.0 Direct Monitoring)
- Приложения, поддерживающие ASIO 2.0 Direct Monitoring, могут независимо управлять уровнем и панорамой каждого мониторного сигнала перед подачей на выходы 1/2 и наушники.
- Маршрутизация на другие выходы невозможна.
¶ Режим аппаратного мониторинга (Soft Ctrl выключен)
- Сигналы жестко пропанорамированы (L/R).
- Единственный регулятор Mix определяет баланс между входным сигналом и сигналом от приложения.
¶ Качество звука
¶ Субъективная оценка
- Чистое, открытое звучание: Сравнимо с Echo Layla 24.
- Хорошая стереокартина: Прозрачный и детальный звук.
- Низкий уровень шума: Особенно на входах 3-8 (-103.9 dB(A)).
¶ Производительность ASIO
- Минимальный буфер: 104 семпла → 5 мс задержки при 44.1 кГц (на Pentium 4-M 1.6 ГГц).
- Стабильность: До 50% загрузки CPU работа без кликов.
¶ Производительность WDM (Sonar)
- Минимальный буфер: 1.1 мс задержка микширования.
- Рабочий буфер: 4 мс — оптимальный баланс скорости и стабильности.
¶ Комплектация
- Интерфейс FA-101
- Кабель FireWire 6pin-6pin (1 метр)
- Кабель FireWire 6pin-4pin (1 метр)
- Внешний блок питания AC 9V
- Компакт-диск с драйверами
- Руководство пользователя
¶ Маркетинговые материалы
"When Edirol released the world's first professional USB 2.0 audio interface late last year in the form of the UA1000, I remember thinking that it wouldn't be long until this newer, higher-bandwidth format found its way down to the more affordable end of their range. That may still happen, but for the moment at least, the company have gone with the majority consensus and produced a Firewire device: the FA101."
"The FA101 boasts 10 inputs and 10 outputs, crammed with little space to spare into an attractive, metallic red half-rack casing."
"As befits something with the potential to be dragged from the confines of the studio, the FA101 is capable of being powered via the Firewire buss when connected to computers with a suitable six-pin port."
¶ Цитаты из обзора (Sound On Sound)
"In subjective listening tests, this certainly seemed to translate into audio quality that compared very favourably with my Layla 24, with a clean, open sound and good stereo imaging."
"Despite a couple of inconveniences, the FA101 is a tremendously capable device, and one that I'd be happy to use as my main audio interface. Versatile analogue connectivity and a very compact format make it well equipped for use outside the studio, whilst no-compromise 24-bit, 96kHz operation and good low-latency performance mean it'll be able to handle most demanding recording applications with ease. All in all, Edirol's first Firewire product is a strong contender, and one that deserves to sell extremely well."
"Noise levels at 16-bit, 44.1kHz measured a steady -96.1dB(A), which at 24-bit decreased to a very respectable -102.3dB(A), tallying precisely with the figures cited by Edirol."
¶ Особенности и ограничения
¶ Плюсы
- Уникальная конфигурация 10 in/10 out в компактном корпусе.
- Поддержка 192 кГц (6 in/6 out).
- Питание от FireWire для мобильного использования.
- Два порта FireWire для последовательного подключения.
- Микрофонные предусилители с фантомным питанием и Hi-Z на входе 2.
- Регулируемые входы 7-8.
- Отличное качество звука и низкие задержки.
- Полная поддержка Mac OS X через Core Audio.
¶ Минусы
- Аппаратное переключение частоты: Требует выключения/включения устройства, не может управляться из приложения.
- Переключение буфера требует перезагрузки: Изменение размера буфера требует выключения/включения FA-101.
- Медленная переинициализация: Windows XP подвисает на ~1 минуту после включения устройства.
- Отсутствие полноценного мониторного микшера: Базовая реализация мониторинга, не сравнимая с UA-1000.
- Отсутствие Word Clock и ADAT: Для профессиональной синхронизации.
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Микрофонные/инструментальные входы | 2 x Neutrik Combo (XLR/TRS) с предусилителями |
| Линейные входы | 6 x 1/4" TRS (входы 3-8) |
| Линейные выходы | 8 x 1/4" TRS (+4 dBu) |
| Выход на наушники | 1 x 1/4" TRS (связан с выходами 1/2) |
| Цифровые интерфейсы | S/PDIF оптический (TOSLINK) вх/вых |
| MIDI | Вход / Выход |
| FireWire | 2 x 6-pin IEEE1394 |
| Динамический диапазон (выход) | 108 дБ |
| Динамический диапазон (вход) | 102 дБ |
| THD | 0.004% |
| Разрядность | 24 бит |
| Частоты дискретизации | 44.1, 48, 88.2, 96, 192 кГц |
| Полный дуплекс | 10 in/10 out (до 96 кГц) / 6 in/6 out (192 кГц) |
| Питание | От FireWire (6-pin) или внешний адаптер 9V DC |
| Размеры | 218 x 137 x 47 мм |
| Вес | 1.0 кг |
