Производитель: Edirol
Тип устройства: Портативный FireWire аудиоинтерфейс
Год выпуска: 2005
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: $491
¶ Обзор

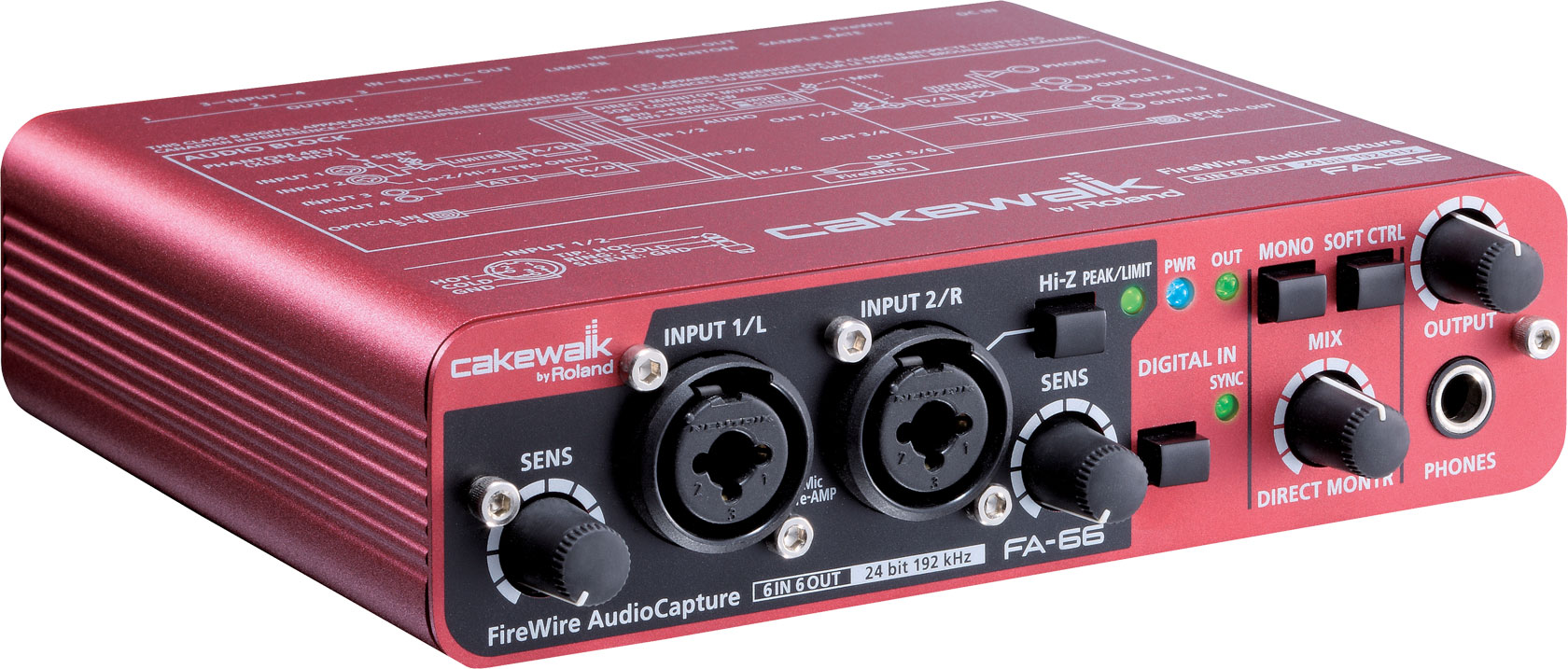

Edirol FA 66 — это портативный 6-канальный FireWire аудиоинтерфейс, являющийся уменьшенной версией популярной модели FA 101. Устройство предлагает 2 микрофонных/линейных входа с фантомным питанием, 2 линейных входа RCA, 4 симметричных выхода, оптический S/PDIF и MIDI — всё это в компактном металлическом корпусе размером 164 x 148 x 44 мм.
Главная отличительная черта FA 66 — полное аппаратное управление. В отличие от большинства интерфейсов того времени, здесь практически все настройки (чувствительность входов, фантомное питание, частота дискретизации, лимитер) регулируются физическими переключателями на корпусе, а не через программное обеспечение. Это делает устройство идеальным для использования без компьютера (например, как микрофонный предусилитель или мини-микшер).
Ключевая особенность: Полное аппаратное управление всеми параметрами — никакого программного обеспечения для основных настроек, только физические регуляторы и переключатели на корпусе.
Автономность: FA 66 может использоваться без компьютера в качестве микрофонного предусилителя или миниатюрного микшерного пульта, а также питаться от FireWire.
¶ Ключевые особенности
¶ Аналоговые входы
- Входы 1-2 (передняя панель): Комбинированные разъёмы XLR/1/4" TRS с:
- Микрофонными/линейными предусилителями
- Второй вход с переключением на инструментальный (Hi-Z)
- Регуляторами чувствительности
- Фантомным питанием +48 В (переключатель на задней панели)
- Входы 3-4 (задняя панель): RCA (несимметричные)
- Аппаратный лимитер: Входной аналоговый лимитер до АЦП (переключатель на задней панели)
¶ Аналоговые выходы
- 4 симметричных выхода: 1/4" TRS (+4 dBu)
- Выход на наушники: 1/4" TRS на передней панели с регулятором уровня
¶ Цифровые интерфейсы
- S/PDIF оптический: TOSLINK (вход/выход), 44.1, 48, 96 кГц
¶ MIDI
- Вход и выход: 5-pin DIN
¶ FireWire
- Два порта: 6-pin и 4-pin для последовательного подключения
- Питание: От FireWire или от внешнего адаптера (в комплекте)
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Модель | Cirrus Logic CS5340 | AKM AK4385 |
| Разрядность | 24 бит | 24 бит |
| Макс. частота | 192 кГц | 192 кГц |
| THD+N | -94 дБ | -94 дБ |
| Динамический диапазон | 101 дБ | 108 дБ |
¶ Измерения (системные)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Отношение сигнал/шум | 102 дБ | 105 дБ |
¶ Поддерживаемые режимы
| Частота | Каналы записи | Каналы воспроизведения |
|---|---|---|
| 44.1/48/96 кГц | 6 | 6 |
| 192 кГц | 4 | 4 |
¶ Аппаратное управление

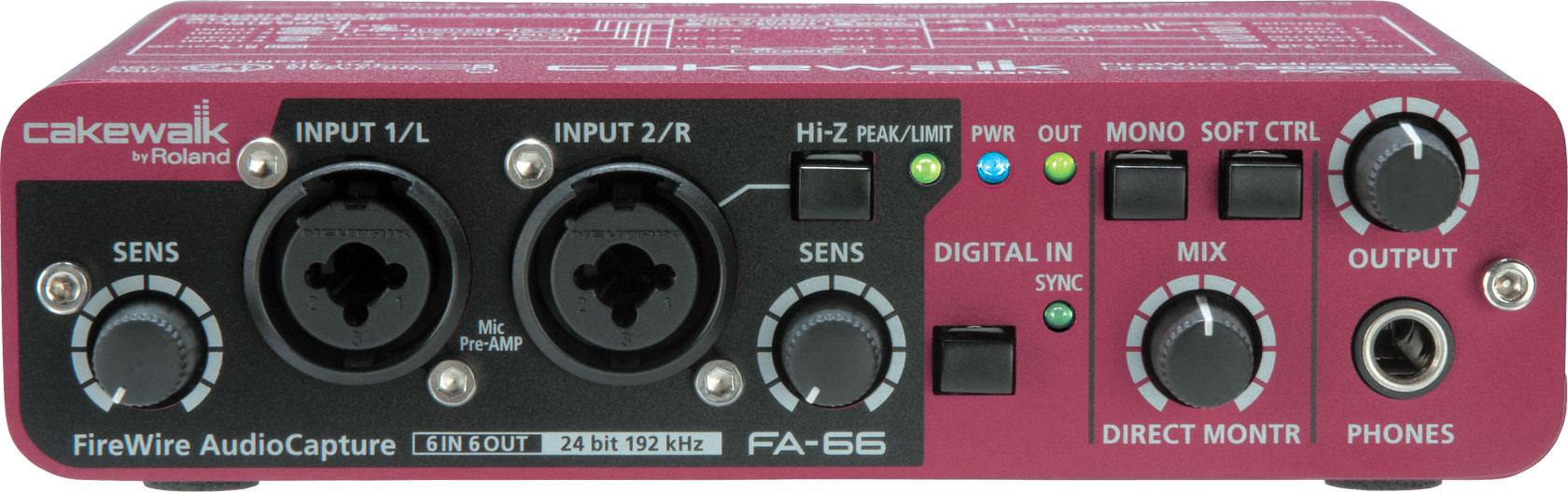

¶ Передняя панель
- Регуляторы Gain для входов 1-2
- Выход на наушники с регулятором уровня

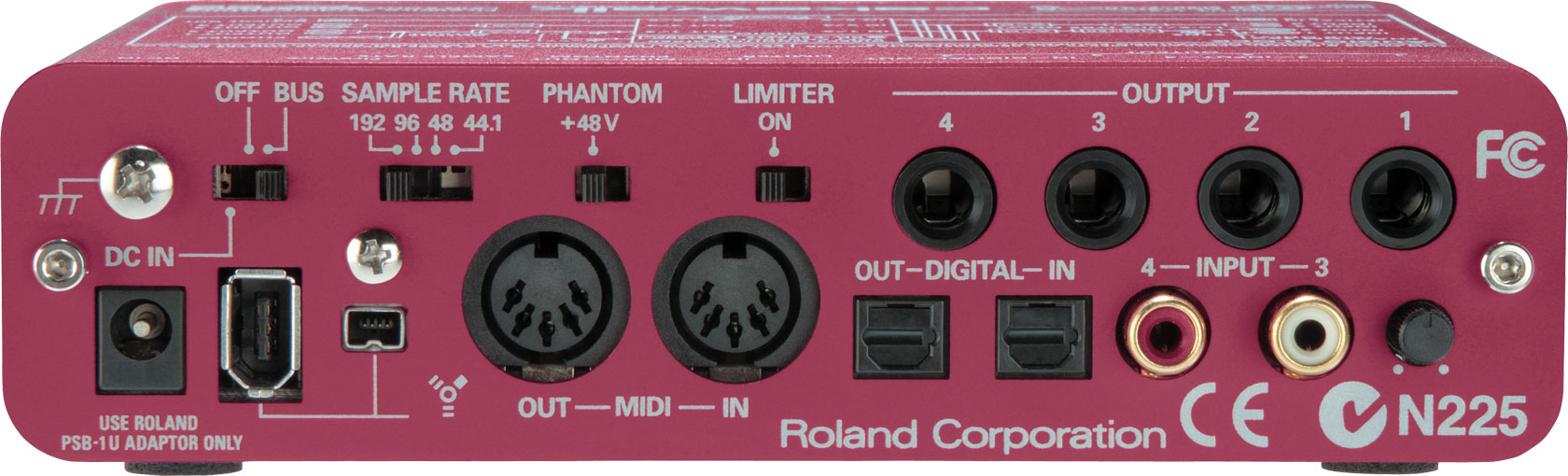

¶ Задняя панель
- Переключатель частоты дискретизации: 44.1, 48, 96, 192 кГц
- Переключатель фантомного питания: +48 В (общий для входов 1-2)
- Переключатель лимитера: Вкл/Выкл
- Переключатель инструментального входа: Hi-Z для входа 2
- Регуляторы чувствительности: Для входов 3-4 (RCA)
¶ Схема на верхней крышке
На верхней крышке корпуса нарисована подробная схема прохождения сигналов, что значительно облегчает понимание и коммутацию устройства.
¶ Системные требования
¶ Windows
- ОС: XP
- Драйверы: WDM, ASIO 2.0
¶ Macintosh
- ОС: OS X 10.3.3 или выше
- Драйверы: Core Audio (стандартные)
¶ Питание
- От FireWire: При использовании 6-контактного порта
- От адаптера: Внешний блок питания DC 9V (в комплекте)
- Ток: 650 мА
¶ Особенности и ограничения
¶ Аппаратный мониторинг
- Мониторинг с нулевой задержкой (zero-latency)
¶ Ограничения
- Переключение частоты: Частота дискретизации задаётся вручную переключателем на задней панели. Для изменения требуется выключить и снова включить устройство.
- Задержка при переинициализации: При включении устройство может "зависать" систему на 10-60 секунд, замедляя работу музыкальных приложений.
- Индикация: Отсутствует какая-либо индикация уровня сигнала (ни светодиодов, ни встроенных метров).
¶ Комплектация
- Интерфейс FA 66
- Внешний блок питания AC адаптер (9V DC)
- 2 кабеля FireWire: 6-pin to 6-pin и 6-pin to 4-pin
- Драйверы на CD-ROM
- Руководство пользователя
¶ Маркетинговые материалы
"Устройство выполнено в виде миниатюрного внешнего модуля в металлическом корпусе. Отличительная черта изделия — практически все настройки регулируются с помощью физических регуляторов и переключателей. На программном уровне доступно лишь изменение размера буфера, который устанавливается лишь единожды при необходимости."
"Плюс в том, что не нужно вызывать панель управления поверх музыкального приложения. Все настройки под рукой на самом устройстве. Более того, FA-66 можно использовать для автономной работы, например, в качестве микрофонного предусилителя или миниатюрного микшерного пульта."
¶ Цитаты из обзора
"А теперь о минусах. Опорная частота дискретизации задаётся вручную. Для воспроизведения файла с частотой, отличной от заданной, необходимо переключать частоту при выключенном устройстве и затем снова его включить. При переинициализации устройства возникает задержка от 10 секунд до минуты, в течение которых на двух достаточно мощных тестовых компьютерах — настольном и ноутбуке — возникало сильное замедление работы запущенных музыкальных приложений."
"Ещё из недостатков стоит отметить отсутствие какой-либо индикации уровня сигналов."
"Говоря о конверторах, стоит отметить, что в устройстве данной ценовой категории хотелось бы видеть более продвинутую модель АЦП, по крайней мере, не хуже, чем в звуковых картах категории $150."
¶ Преимущества и недостатки
¶ Плюсы
- Полное аппаратное управление (не требует ПО для настроек)
- Компактный металлический корпус
- Питание от FireWire (мобильность)
- Поддержка 192 кГц
- Аппаратный лимитер до АЦП
- Возможность автономной работы (без компьютера)
- Инструментальный вход (Hi-Z) на втором канале
- Схема прохождения сигналов на верхней крышке
¶ Минусы
- Ручное переключение частоты (требует выключения)
- Долгая переинициализация (до 60 секунд)
- Отсутствие индикации уровня сигнала
- АЦП CS5340 не самый продвинутый для своей ценовой категории
- Нет поддержки 96 кГц для S/PDIF (только 44.1/48)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | FireWire аудиоинтерфейс |
| Микрофонные/линейные входы 1-2 | 2 x Combo XLR/TRS (с предусилителями, +48 В, Hi-Z на входе 2) |
| Линейные входы 3-4 | 2 x RCA |
| Аналоговые выходы | 4 x 1/4" TRS (симм., +4 dBu) |
| Выход на наушники | 1 x 1/4" TRS с регулятором |
| Цифровые интерфейсы | S/PDIF оптический (TOSLINK) in/out |
| MIDI | Вход, выход |
| FireWire | 2 порта (6-pin и 4-pin) |
| АЦП | Cirrus Logic CS5340, 24 бит / 192 кГц |
| ЦАП | AKM AK4385, 24 бит / 192 кГц |
| Разрядность | 24 бит |
| Частоты | 44.1, 48, 96, 192 кГц |
| Одновременная работа | 6 in / 6 out (до 96 кГц), 4 in / 4 out (192 кГц) |
| Питание | FireWire (6-pin) или внешний адаптер 9V DC |
| Габариты | 164 x 148 x 44 мм |
| Вес | 0.7 кг |
