Производитель: Edirol (Roland)
Тип устройства: Аудиоинтерфейс (внешний, полурэковый)
Интерфейс подключения: USB 2.0 Hi-Speed (совместимость с USB 1.1)
Год выпуска: ~2004
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Цена на момент релиза: $700 (£399)
Код модели: UA-101
¶ Обзор
Edirol UA-101 — это внешний аудиоинтерфейс, который стал развитием идей, заложенных в модели UA-1000 — первом в мире аудиоинтерфейсе с подключением по USB 2.0. В отличие от громоздкого предшественника, UA-101 выполнен в компактном металлическом полурэковом корпусе, аналогичном Firewire-модели FA-101, но с рядом существенных улучшений.
UA-101 предлагает 10 входов и 10 выходов с возможностью полнодуплексной записи и воспроизведения, поддержку частот до 192 кГц и уникальную для своего времени функцию — аппаратный лимитер на микрофонных входах, защищающий от перегрузок при записи с непредсказуемыми уровнями.
Ключевое отличие от Firewire-конкурентов: USB 2.0 интерфейс не разделяет шину с жесткими дисками (как Firewire), что может быть преимуществом при высоких трек-каунтах в системах с одним контроллером.

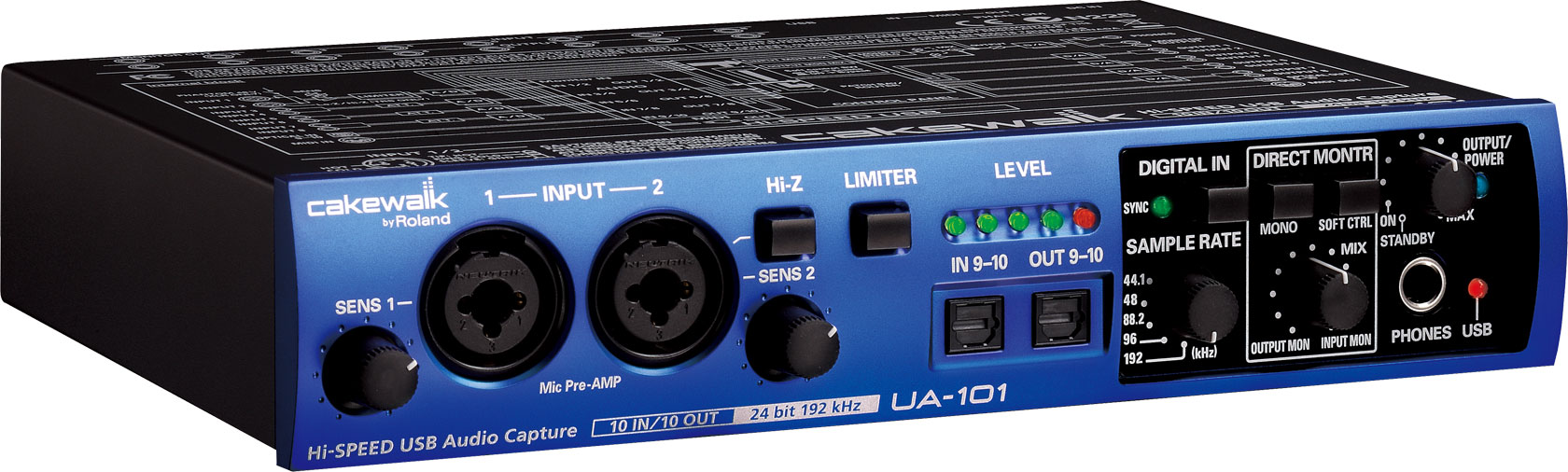

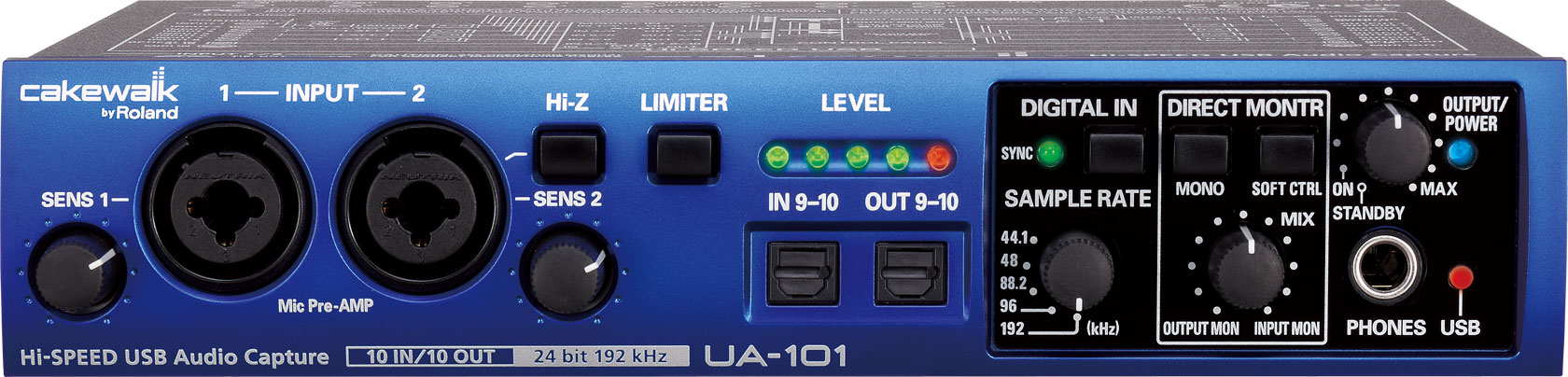

Вид спереди: микрофонные входы с лимитером, оптический S/PDIF, регуляторы мониторинга

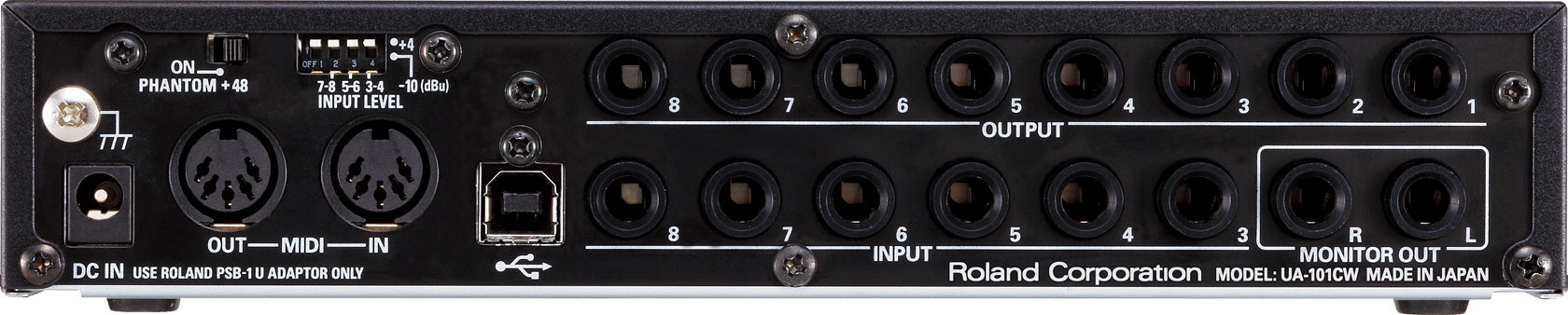

Вид сзади: 8 линейных входов/выходов, MIDI, USB, переключатели уровня
¶ Ключевые особенности
- Гибкость подключения: Полноценная работа по USB 2.0 (10 каналов до 96 кГц, 6 каналов до 192 кГц) и ограниченная работа по USB 1.1 (2 канала 44.1/48 кГц) для совместимости со старыми компьютерами и Mac.
- Аппаратный лимитер: Уникальная для интерфейсов этого класса функция — аналоговый лимитер с порогом срабатывания -4dBFS на входах 1 и 2, предотвращающий клиппинг.
- Высокое разрешение: Поддержка частот до 192 кГц (6 каналов) для работы с DVD-Audio и высококачественной записью.
- 40-битная внутренняя обработка: Микширование внутри устройства с высокой разрядностью для сохранения качества.
- Гибкий мониторинг: Аппаратный мониторинг с нулевой задержкой, регулятор баланса Input/Output на передней панели и кнопка суммирования в моно.

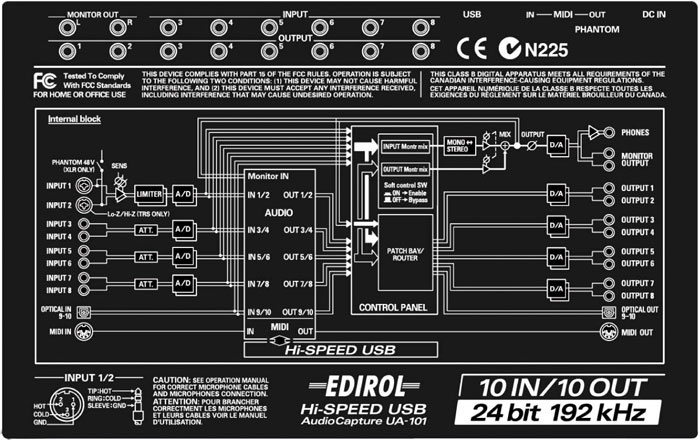

¶ Технические характеристики
¶ Аналоговые входы
| Входы | Тип разъема | Особенности |
|---|---|---|
| Входы 1-2 (Mic/Line) | Комбинированные XLR/1/4" TRS | Фантомное питание +48В (общее), регуляторы чувствительности (-50 до -10 dBu XLR / -35 до +4 dBu TRS), аппаратный лимитер с индикатором, Hi-Z переключение для входа 2 (гитара) |
| Входы 3-8 (Line) | 1/4" TRS (симметричные) | Переключение уровня +4 dBu / -10 dBV (DIP-переключатели на задней панели, попарно) |
¶ Аналоговые выходы
| Выходы | Тип разъема | Уровень |
|---|---|---|
| Выходы 1-8 | 1/4" TRS (симметричные) | +4 dBu (фиксированный) |
| Мониторные выходы (L, R) | 1/4" TRS (симметричные) | Аппаратно привязаны к выходу микшера монитора |
| Выход на наушники | 1/4" TRS (стерео) | Отдельный регулятор уровня |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Поддержка |
|---|---|---|
| S/PDIF | Оптический TOSLINK (вход и выход) | IEC60958, до 24 бит / 96 кГц |
| MIDI | 5-pin DIN (вход и выход) | Стандартный MIDI |
¶ Технические параметры
| Параметр | Значение |
|---|---|
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц (+1/-1 dB) |
| Динамический диапазон (выход) | 107 dB (тип.) |
| Динамический диапазон (вход) | 101 dB (тип.) |
| Остаточный шум (выходы) | -97 dBu |
| Внутренняя обработка | 40 бит |
¶ Режимы работы
| Частота дискретизации | Каналы записи/воспроизведения |
|---|---|
| 44.1 / 48 / 88.2 / 96 кГц | 10 входов / 10 выходов (полный дуплекс) |
| 192 кГц | 6 входов / 6 выходов (полный дуплекс) |
| USB 1.1 режим | 2 входа / 2 выхода (только 44.1/48 кГц) |
¶ Системные требования
¶ Режим USB 2.0 (Hi-Speed) — Windows
- ОС: Windows XP Home/Professional SP1
- Компьютер: с портом USB 2.0
- Процессор: Pentium III/4/M 1.2 ГГц или выше
- ОЗУ: 256 МБ или больше
¶ Режим USB 1.1 (Full-Speed) — Windows
- ОС: Windows XP/Me/2000/98SE
- Процессор: Pentium/Celeron 600 МГц или выше
- ОЗУ: 128 МБ или больше
¶ Режим USB 1.1 (Full-Speed) — Macintosh
- ОС: Mac OS X 10.2.3 или выше / Mac OS 9.x
- Компьютер: Mac со встроенным USB портом
- Процессор: PowerPC G3/600 МГц (G4 рекомендуется)
- ОЗУ: 256 МБ или больше (512 МБ для OS X рекомендуется)
- Дополнительно: OMS 2.3.5 или FreeMIDI 1.35 (для Mac OS 9)
¶ Органы управления и индикация
¶ Передняя панель
- Mic/Line 1-2: Регуляторы чувствительности, кнопка лимитера (с индикатором), кнопка Hi-Z для входа 2.
- Индикатор уровня: 5-сегментный LED (-42, -30, -18, -12, -6 dBFS) с возможностью отображения уровней любого входа или выхода.
- Цифровая секция: TOSLINK вход/выход, кнопка Digital In (вкл/выкл внешней синхронизации), селектор частоты дискретизации (требует перезагрузки устройства).
- Секция мониторинга:
- Регулятор Mix Balance (центр — нейтраль, по часовой — увеличение доли входного сигнала в мониторах, против часовой — выходного).
- Кнопка Mono (суммирование сигнала монитора в моно).
- Кнопка Soft Ctrl (переключение между двумя пресетами маршрутизации, настраиваемыми в панели управления).
- Регулятор Phones/Monitor (общий уровень на наушники и мониторные выходы).
- Индикаторы: Power, USB Active.
¶ Задняя панель
- Line Inputs 3-8: 6 x 1/4" TRS симметричных входов.
- Outputs 1-8: 8 x 1/4" TRS симметричных выходов.
- Monitor Outputs: Выделенная пара выходов (L, R).
- DIP-переключатели:
- Переключение уровней для пар входов (3-4, 5-6, 7-8) между +4 dBu и -10 dBV.
- Переключение режима USB (1.1 / 2.0).
- MIDI: In, Out.
- USB: Разъем Type B.
- Phantom Power: Общий переключатель фантомного питания (+48V) для входов 1-2.
- Power: Разъем питания DC 9V (внешний блок питания в комплекте).
¶ Программное обеспечение

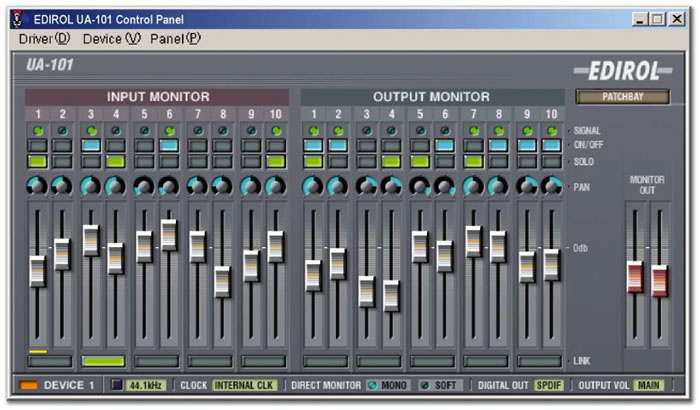

¶ Панель управления (Control Panel)
Утилита предоставляет следующие возможности:
- Маршрутизация (Patchbay): Гибкое назначение источников сигнала (физические входы, Wave-потоки, выход микшера) на драйверные входы (WAV Rec) и физические выходы.
- Монитор-микшер: Виртуальный микшер для создания мониторных смесей с нулевой задержкой. Содержит фейдеры, панорамы, соло и Mute для каждого канала (Wave Out и физические входы).
- Сохранение пресетов: Возможность создания двух пользовательских конфигураций маршрутизации, переключаемых кнопкой Soft Ctrl на передней панели.
Примечание: Ранние версии панели управления имели баг с отображением названия (UA-1000), но функционально были полностью работоспособны.
¶ Драйверы
- Windows XP: WDM, ASIO 2.0, MME, DirectSound.
- Важно: Драйверы GSIF (для GigaStudio) отсутствуют.
- Поддержка нескольких стереопар: WDM драйверы предоставляют как единый мультиканальный драйвер, так и отдельные стереопары (1/2, 3/4, 5/6, 7/8, 9/10 Digital), что удобно для приложений, не поддерживающих многоканальность.
¶ Производительность ASIO
- Значение буфера по умолчанию: 432 семпла (около 10 мс при 44.1 кГц).
- Минимальная задержка (тест): 3.3 мс при снижении буфера до минимума.
- WDM (Sonar): До 2.0 мс.
¶ Особенности и ограничения
¶ Переключение частоты дискретизации
Частота дискретизации изменяется только аппаратным переключателем на передней панели и требует перезагрузки устройства (выключения/включения). Несоответствие частоты в приложении и на устройстве не вызывает ошибок, но приводит к искажению частотной характеристики.
¶ Питание
В отличие от Firewire-аналога FA-101, UA-101 не может питаться от шины USB и требует подключения внешнего блока питания.
¶ Ограничения USB 1.1
При подключении к порту USB 1.1 интерфейс автоматически переключается в режим 2-канальной работы (только входы/выходы 1-2) с ограничением частот 44.1/48 кГц.
¶ Качество звука
Измерения (Rightmark Audio Analyzer):
- Динамический диапазон: 104 dBA (24 бит / 44.1 кГц) — идентично FA-101.
- Частотная характеристика:
- 44.1 кГц: 8 Гц - 21 кГц (-0.3 dB)
- 96 кГц: ~44 кГц (-0.3 dB)
- 192 кГц: ~57 кГц (-0.3 dB)
- Особенности: Небольшой подъем АЧХ выше 6 кГц (+0.3 дБ на 20 кГц при 44.1 кГц), что дает чуть более "интимное" звучание по сравнению с нейтральными картами.
¶ Субъективная оценка
Звучание характеризуется как чистое, открытое, с хорошей стереокартиной. Лимитер на входах 1/2 работает прозрачно и позволяет эффективно использовать весь динамический диапазон без риска перегрузки.
¶ Комплектация
- Аудиоинтерфейс UA-101
- Внешний блок питания (DC 9V)
- Кабель USB
- Компакт-диск с драйверами
- Руководство пользователя
¶ Сравнение с родственными моделями
| Модель | Интерфейс | Питание от шины | Лимитер | Особенности |
|---|---|---|---|---|
| UA-1000 | USB 2.0 | Нет | Нет | Более крупный корпус, первый USB 2.0 интерфейс |
| UA-101 | USB 2.0 | Нет | Да | Компактный корпус, 10 входов/выходов, 192 кГц |
| FA-101 | Firewire | Да (опционально) | Нет | Аналогичная функциональность, но без лимитера |
¶ Цитата из обзора (Sound On Sound)
"The strengths of both the UA101 and FA101 are their robust and compact half-rack cases... Its most significant advantage, however, is the stereo limiter — the only other interface I can recall with this feature was the ill-fated Lexicon Core 2, but it remains a powerful incentive for anyone wanting to record anything cleanly when faced with unpredictable levels. For small live sessions, this is a big advantage, and should push the UA101 a long way up your shortlist."
"While recording, the limiter option on inputs 1/2 proved extremely useful in avoiding clipping, and let me achieve significantly higher input levels in a transparent way without worrying about compromising audio quality."
