Производитель: Ego Sys
Тип устройства: Уникальная PCMCIA-аудиосистема для ноутбуков со встроенным синтезатором-сэмплером
Год выпуска: 2000
Разрядность: 20 бит (АЦП/ЦАП) / 16 бит (запись)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCMCIA Type II
Цена на момент релиза: $399
¶ Обзор

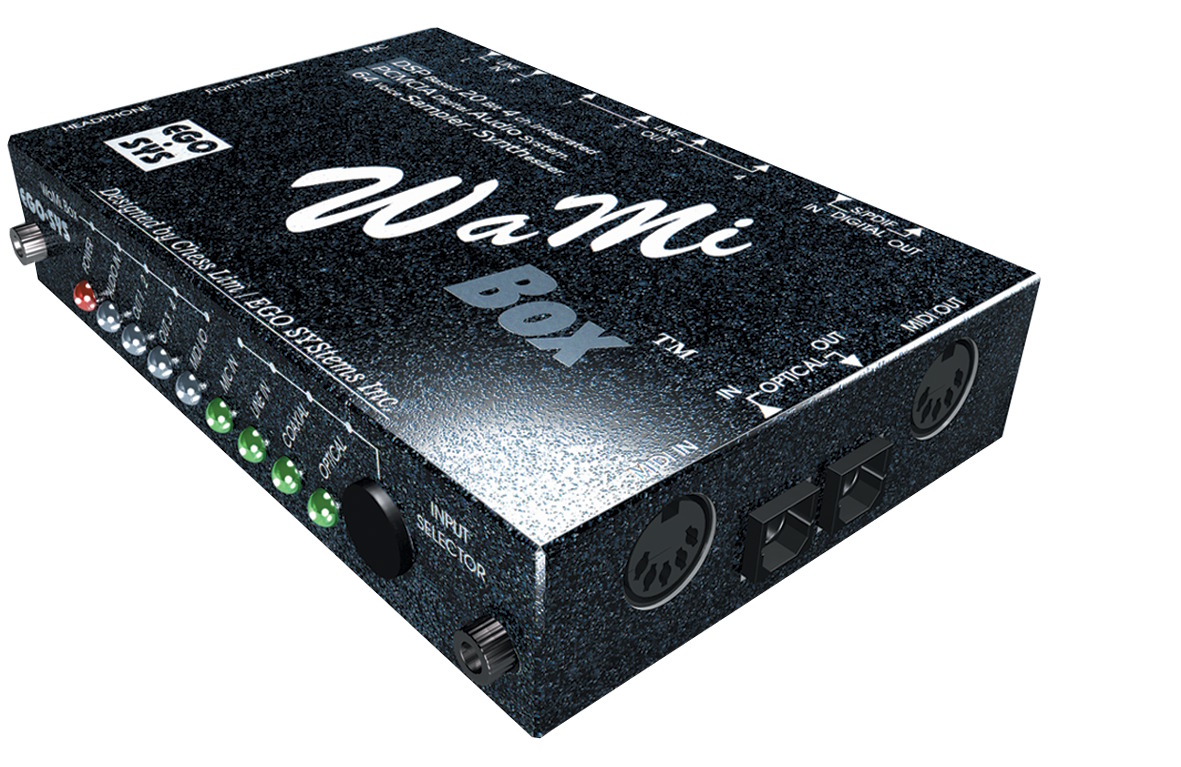

Ego Sys WaMi Box — это уникальное решение для владельцев ноутбуков, которое объединяет в себе функции внешнего аудиоинтерфейса, 64-голосного синтезатора-сэмплера, DSP-процессора эффектов и цифрового конвертера — всё в компактном металлическом корпусе размером с карман.

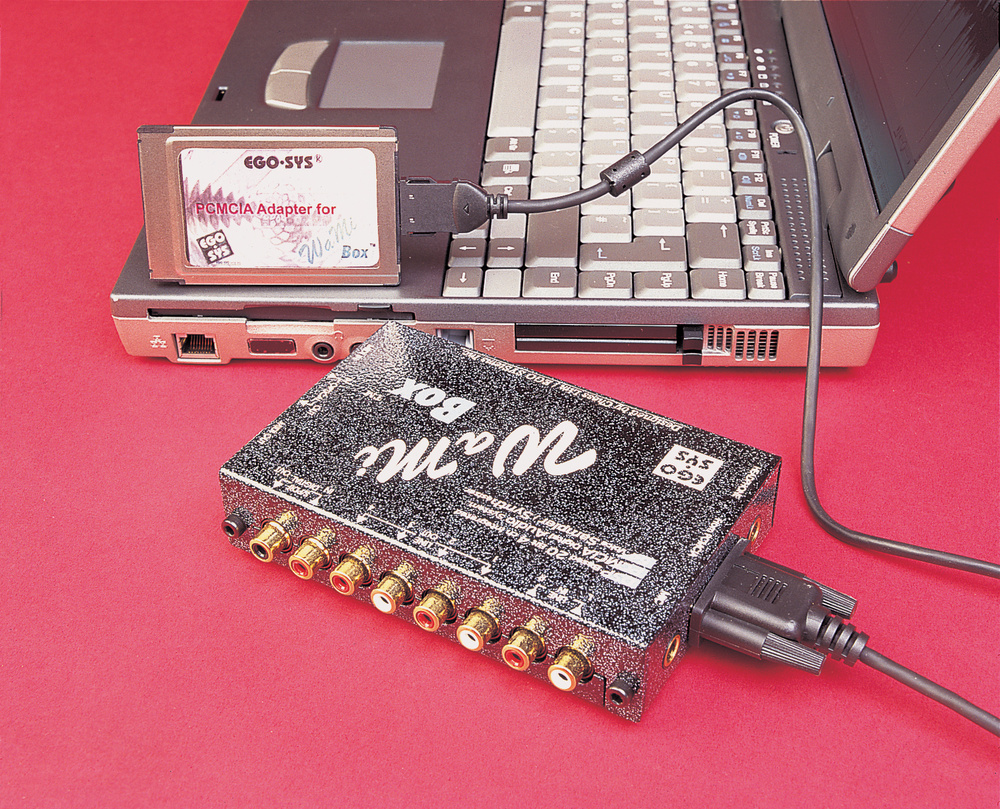

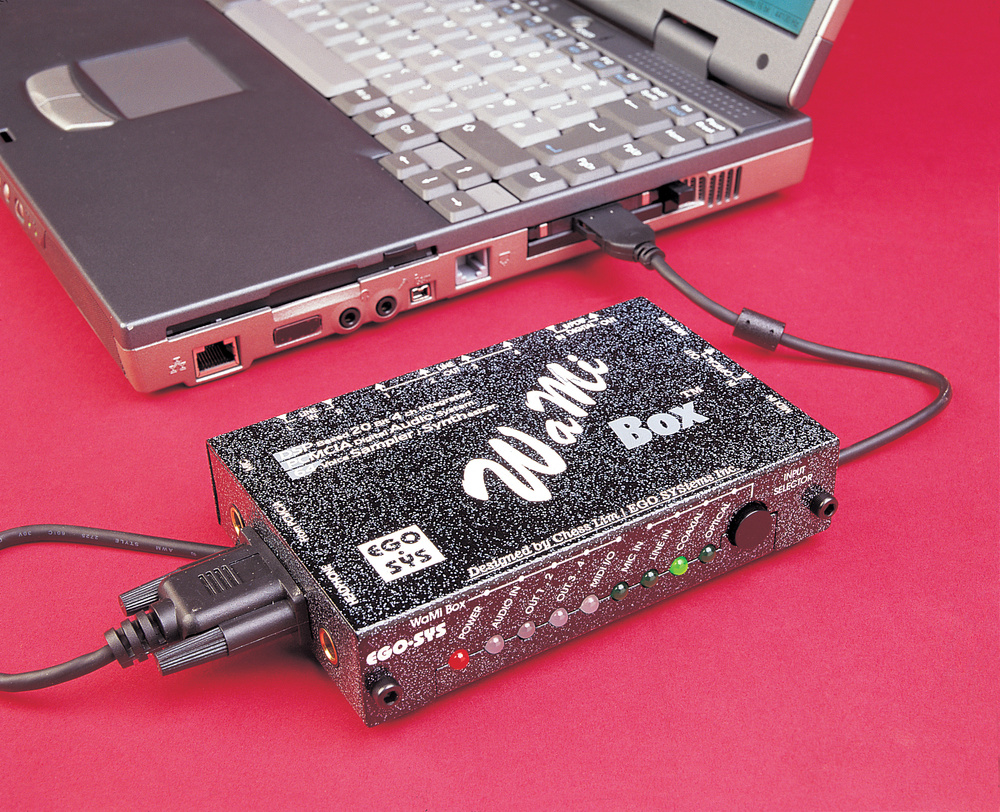

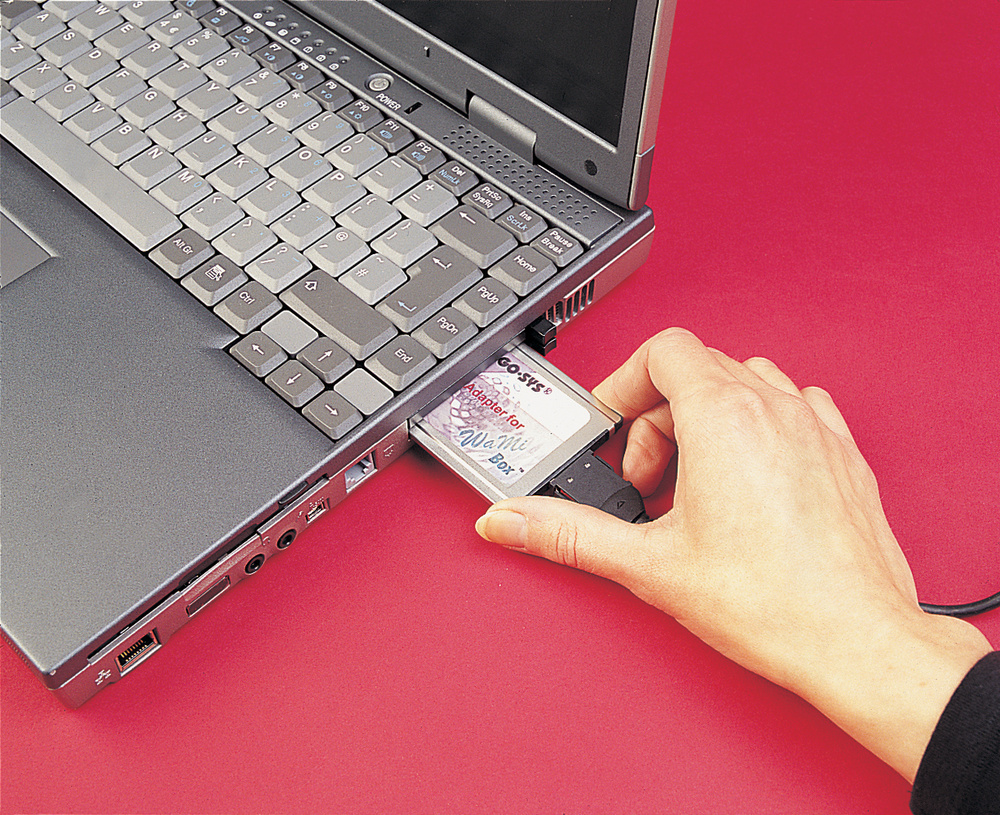

Устройство подключается к ноутбуку через PCMCIA-адаптер и предлагает 2 аналоговых входа и 4 выхода, оптический и коаксиальный S/PDIF, MIDI-интерфейс, выход на наушники и встроенный микрофонный предусилитель. Но главная особенность — 16 МБ оперативной памяти для семплов и полноценный программируемый синтезатор с 64-голосной полифонией, поддерживающий форматы SoundFont (SF2), Akai, DLS и Terratec (TTF).
Ключевая особенность: Единственное в своём роде портативное решение, объединяющее многоканальный аудиоинтерфейс и полноценный семплер с DSP-эффектами для создания музыки на ноутбуке без использования внешних модулей.
Концепция "Wave и MIDI": Название WaMi (Wave + MIDI) отражает основную идею — интеграция качественного аудиоинтерфейса и мощных MIDI-возможностей (синтезатор, сэмплер, эффекты) в одном компактном устройстве.
¶ Ключевые особенности
¶ Аудио интерфейс
- 2 аналоговых входа / 4 выхода: Несимметричные RCA, -10 dBV.
- Микрофонный вход: 1/4" TRS (стерео) с предусилителем.
- Выход на наушники: 1/4" TRS.
- Преобразователи: 20-бит Crystal (CS4226), запись в 16-битном формате.
- Цифровые интерфейсы:
- Оптический S/PDIF (TOSLINK)
- Электрический S/PDIF (RCA)
- Аппаратный преобразователь частоты дискретизации (48 → 44.1 кГц)
- Частоты дискретизации: 32, 44.1, 48 кГц.
- Полный дуплекс: Запись и воспроизведение одновременно.
¶ Синтезатор и сэмплер
- Память: 16 МБ RAM для семплов.
- Полифония: 64 голоса.
- Мультитембральность: 16 частей.
- Форматы семплов: Dream 94b (базовый), SoundFont (SF2), Akai, DLS, Terratec (TTF).
- Редактор: Ed!son (от Terratec) для создания собственных инструментов.
¶ DSP-эффекты
- Типы эффектов: ревербератор, линия задержки, хорус, фленджер, параметрический эквалайзер.
- Применение: К входным сигналам и звукам синтезатора.
- Алгоритмы: 8 программ ревербератора, 8 программ хоруса.
¶ Дополнительно
- MIDI интерфейс: 1 вход / 1 выход, 32 канала (16 внутренних + 16 внешних), совместимость с MPU-401.
- Управление: Программное обновление ОС (firmware upgradeable).
- PCMCIA: Горячее подключение (hot-swappable).
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Линейные входы | Микрофонный вход | Линейные выходы |
|---|---|---|---|
| Тип разъемов | 2 x RCA | 1 x 1/4" TRS | 4 x RCA |
| Номинальный уровень | -10 dBV | — | -10 dBV |
¶ Преобразователи (Crystal CS4226)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 20 бит | 20 бит |
| Режим записи | 16 бит | — |
| Сигнал/шум (ЦАП) | — | 108 дБ |
| Частотный диапазон | 20 Гц - 20 кГц | 20 Гц - 20 кГц |
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| Оптический S/PDIF | TOSLINK (вход/выход) |
| Коаксиальный S/PDIF | RCA (вход/выход) |
| SRC | Аппаратный преобразователь 48 → 44.1 кГц |
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| Запись с линейного входа | -92.5 dB (отлично для 16 бит) |
¶ Синтезатор
| Параметр | Значение |
|---|---|
| Полифония | 64 голоса |
| Мультитембральность | 16 частей |
| Память | 16 МБ RAM |
¶ MIDI
| Параметр | Значение |
|---|---|
| Вход | 1 x DIN-5 |
| Выход | 1 x DIN-5 |
| Совместимость | MPU-401 |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium MMX 166 МГц
- ОЗУ: 32 МБ
- ОС: Windows 95/98
- CD-ROM: Да
- Дисплей: 800x600, 256 цветов
¶ Рекомендованные
- Процессор: Pentium 233 МГц или выше
- ОЗУ: 64+ МБ
- Жёсткий диск: Ultra DMA33
- Дисплей: 1024x768
¶ Драйверы
- MME
- DirectSound (версия 2.0)
- ASIO 2.0 (версия 2.0)
¶ Программное обеспечение

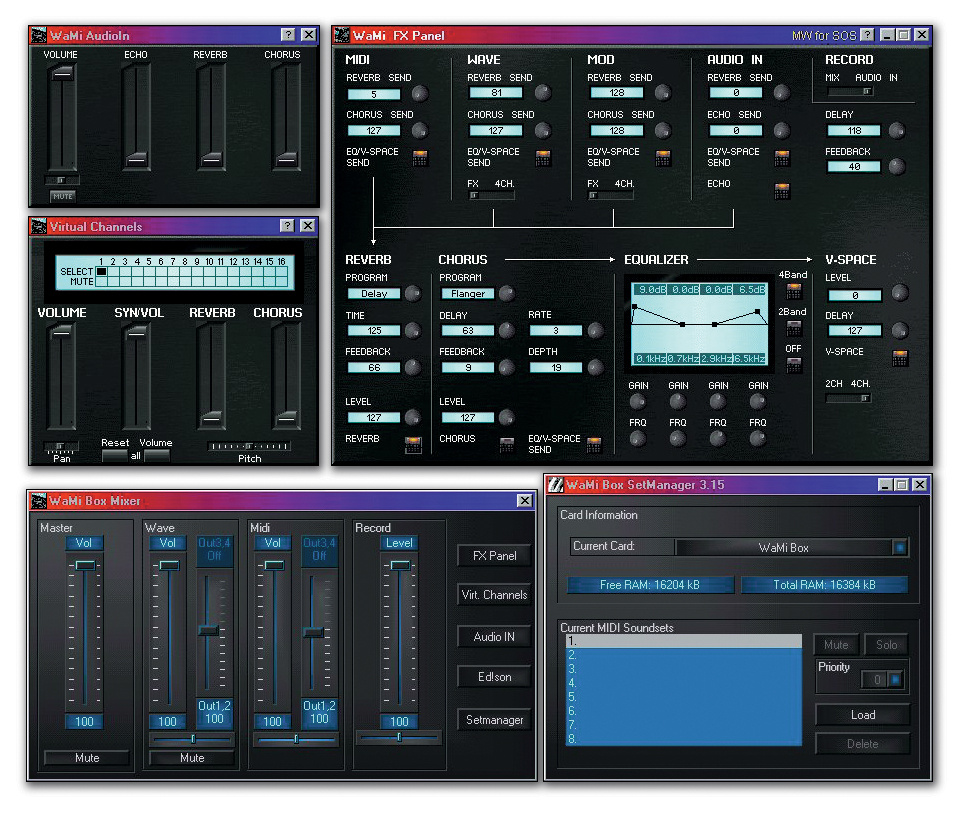

¶ Шесть утилит (доступных через Control Panel)
| Утилита | Назначение |
|---|---|
| Audio In Panel | Управление входным уровнем, панорамой, посылами на эффекты |
| Control Panel | Основной микшер (Record, MIDI, Wave, Master) |
| Ed!son | Редактор семплов, импорт Akai CD-ROM, создание SoundFont |
| FX Panel | Управление эффектами (ревербератор, хорус, эквалайзер, V-Space) |
| Set Manager | Загрузка и управление звуковыми банками |
| Virtual Channels | Управление виртуальными каналами (до 32 стереопар) |
¶ Virtual Channels (Виртуальные каналы)
- До 32 стерео каналов воспроизведения (настраивается в Device Manager).
- Для каждого канала: Volume, Pan, MIDI Synth channel volume, Reverb/Chorus send.
- Функция voice borrowing при нехватке DSP мощности.
¶ Комплектация ПО
- Virtual Sampler (условно-бесплатная версия)
- Демо-версии: Cakewalk Home Studio, Cubase VST/24, Sound Forge 4.5, Wavelab
¶ Маркетинговые материалы
"The WaMi Box is a high‑quality audio and MIDI solution for laptop owners which connects via PCMCIA. This also has a generous and novel combination of features. There are two analogue ins and four outs with 20‑bit converters, optical and co‑axial S/PDIF I/O, and a single MIDI In and Out, but it's what hidden that makes it unusual — an internal hardware DSP mixer with 17 reverb/chorus programs, a two‑/four‑band stereo graphic EQ, and a 64‑voice sampler/synthesizer."
"So, with 20‑bit audio recording and playback, a MIDI synth, and a sampler, the WaMi Box looks perfect as an all‑in‑one solution for PC laptop owners."
¶ Цитаты из обзора (Sound On Sound)
"Playback quality of 16‑bit audio files was very good, and the difference between the WaMi Box and my Echo Gina was subtle, with only a slight harshness and lack of clarity from the WaMi at the top end."
"I used Wavelab 3.0 as usual to measure the RMS background noise during recording, and measured a good ‑92.5dB RMS using the line input — just half a dB worse than most 16‑bit PCI soundcards. Recordings sounded good through both the mic and line inputs, and you can add the built‑in effects on the way in if you wish."
"Overall the WaMi Box offers a lot of features in a small space, and is undeniably a unique product. Digigram's VXpocket is the only other PCMCIA audio card currently available, and though it is smaller, it doesn't offer synth or sampler facilities, and is also £100 more expensive."
¶ Критические замечания
- Интерфейс ПО: Крайне запутанный, с взаимосвязанными настройками в разных окнах.
- ASIO драйверы: Проблемы с записью при использовании ASIO (только воспроизведение работало стабильно на 12 мс).
- Эффекты: Ревербераторы металлические, уступают современным плагинам.
- Качество записи: Только 16 бит (несмотря на 20-битные АЦП).
- Документация: Частично устаревшая, с упоминаниями несуществующих функций.
¶ Преимущества и недостатки
¶ Плюсы
- Уникальное сочетание аудиоинтерфейса, синтезатора и сэмплера
- 16 МБ RAM для семплов
- Поддержка SoundFont, Akai, DLS
- Хорошее качество звука (16 бит)
- Компактный и прочный корпус
- Цифровые интерфейсы (оптика/коаксиал)
- Аппаратный SRC (48 → 44.1)
- Дешевле аналогов (Digigram VXpocket)
¶ Минусы
- Запись только 16 бит
- Проблемные ASIO драйверы
- Запутанный пользовательский интерфейс
- Посредственное качество встроенных ревербераторов
- Шумы при питании от сети (требуется батарея для чистых записей)
- Отключение выходов 3-4 при включении эффектов
¶ Комплектация
- Внешний блок WaMi Box
- PCMCIA адаптер
- Два соединительных кабеля (0.5 м и 1 м)
- Драйверы и ПО на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCMCIA аудио система |
| Аналоговые входы | 2 x RCA (линия) + 1 x 1/4" TRS (микрофон) |
| Аналоговые выходы | 4 x RCA (линия) + 1 x 1/4" TRS (наушники) |
| Цифровые интерфейсы | Оптический S/PDIF (TOSLINK), коаксиальный S/PDIF (RCA) |
| MIDI | 1 in, 1 out |
| АЦП/ЦАП | Crystal CS4226, 20 бит |
| Запись | 16 бит |
| Частоты | 32, 44.1, 48 кГц |
| Синтезатор | 64 голоса, 16 частей, 16 МБ RAM |
| Форматы семплов | SF2, Akai, DLS, TTF, Dream 94b |
| Эффекты | Reverb, Chorus, Flanger, Delay, EQ |
| Размеры | 132 x 88 x 30 мм |
| Вес | 1.2 кг |
