Производитель: Ego Sys
Тип устройства: Профессиональная компьютерная аудио/MIDI система (PCI карта + внешний рэковый блок 1U)
Год выпуска: 1999
Разрядность: 20 бит (аналог) / 24 бит (цифровой интерфейс)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI (Bus-Mastering)
Цена на момент релиза: $750
¶ Обзор

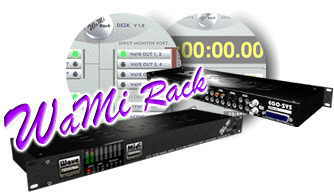

Ego Sys WaMi Rack — это профессиональная интегрированная аудио/MIDI система, заключённая в прочный однорэковый корпус из литого железа и стали. Устройство объединяет в себе функции, которые обычно требуют нескольких отдельных компонентов: 2-входовой/8-выходовой 20-битный аудиоинтерфейс, 4x4 MIDI интерфейс (64 канала), SMPTE синхронизатор и Word Clock генератор.
WaMi Rack создан для серьёзных студийных задач, предлагая профессиональные балансные (+4 dBu) аналоговые входы и выходы на джеках, цифровые интерфейсы S/PDIF (оптический и коаксиальный) с поддержкой до 24 бит, а также полный набор средств синхронизации для работы с ленточными магнитофонами, видеомагнитофонами и другим студийным оборудованием.
Ключевая особенность: Уникальное сочетание профессионального аудиоинтерфейса (2 in / 8 out) и полноценного MIDI-интерфейса (4 in / 4 out) со встроенным SMPTE-синхронизатором и Word Clock — всё в одном рэковом корпусе.
Профессиональная синхронизация: Наличие SMPTE и Word Clock делает WaMi Rack идеальным выбором для пост-продакшна и студий, работающих с ленточными магнитофонами и видеооборудованием.
¶ Ключевые особенности
¶ Аудио интерфейс
- 2 аналоговых входа / 8 выходов: Симметричные/несимметричные разъёмы 1/4" TRS, профессиональный уровень +4 dBu.
- Преобразователи: 20-бит АЦП/ЦАП с динамическим диапазоном 99 дБ (АЦП) и 108 дБ (ЦАП).
- Цифровые интерфейсы: S/PDIF оптический (TOSLINK) и коаксиальный (RCA), поддержка до 24 бит.
- Word Clock: Вход и выход (BNC) с поддержкой нормальной (Fs) и 256x Super Clock частоты.
- Частоты дискретизации: 32, 44.1, 48 кГц.
- Режим: Полный дуплекс (одновременная запись и воспроизведение).
- Индикация: 8 светодиодных индикаторов уровня для выходов.
¶ MIDI и синхронизация
- 4 MIDI входа / 4 выхода: 64 независимых MIDI-канала.
- SMPTE интерфейс: Вход и выход с поддержкой всех основных форматов:
- 24, 25, 29.97, 30 Drop, 30 Non-drop
- Программное обеспечение: Утилита SMPTE Desk Viewer & Generator для управления синхронизацией.
- Индикация: 8 светодиодных индикаторов активности MIDI.
¶ Аппаратная реализация
- Корпус: Литое железо и сталь (cast iron and steel), устойчивый к царапинам.
- Размеры: 1U рэковый.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Входы | Выходы |
|---|---|---|
| Количество | 2 | 8 |
| Тип разъемов | 1/4" TRS (симм./несимм.) | 1/4" TRS (симм./несимм.) |
| Номинальный уровень | +4 dBu | +4 dBu |
| АЦП/ЦАП | 20 бит | 20 бит |
| Динамический диапазон | 99 дБ | 108 дБ (SNR) |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF оптический | TOSLINK | Вход и выход, до 24 бит |
| S/PDIF коаксиальный | RCA | Вход и выход, до 24 бит |
| Word Clock | BNC | Вход и выход (Fs и 256x Fs) |
¶ MIDI и SMPTE
| Параметр | Значение |
|---|---|
| MIDI входы | 4 x DIN-5 |
| MIDI выходы | 4 x DIN-5 |
| MIDI каналы | 64 |
| SMPTE вход/выход | 1/4" TRS (?) — форматы 24,25,29.97,30D,30ND |
¶ Поддерживаемые частоты дискретизации
32, 44.1, 48 кГц.
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Процессор: Pentium 75 МГц
- ОЗУ: 32 МБ
- Дисплей: 800x600
¶ Рекомендованные
- Процессор: Pentium 200 МГц или выше
- ОЗУ: 64 МБ или больше
- Жёсткий диск: Fast ATA, UltraDMA/33, SCSI
- Дисплей: 800x600 или выше
¶ Совместимое ПО
- Cakewalk Pro Audio
- Steinberg Cubase VST
- Emagic Logic Audio
- Steinberg WaveLab
- Sonic Foundry Sound Forge
- Sonic Foundry ACID
- Syntrillium Cool Edit
- Propellerhead ReBirth
- Seer Systems Reality
¶ Программное обеспечение
¶ SMPTE Desk Viewer & Generator
- Утилита для управления SMPTE синхронизацией.
- Возможность чтения и генерации всех форматов SMPTE.
¶ Маркетинговые материалы
"WaMi Rack is simple, elegant and the most cost effective way to solve your digital audio and MIDI hardware needs. All the professional hardware you need to start producing professional quality audio and music is neatly packaged inside WaMi Rack, and as its name suggests, it occupies just a single 1U rack space."
"If you have outgrown your entry-level MIDI or audio interface, and are serious about digital audio, WaMi Rack is the perfect solution. WaMi Rack gives you 4 in/4 out MIDI interface with SMPTE in/out, and 2 in/8 out 20 bit audio I/O with S/PDIF Digital I/O & Word Clock I/O."
"Professional Quality - No compromises: 20 bit PCI audio, +4 dBu analog levels, optical and coaxial S/PDIF, BNC connectors for word clock, 99 dB dynamic range. Just check out the specs. If the numbers don't mean much to you, just listen and explore the possibilities. We didn't compromise on anything except the price."
¶ Преимущества и недостатки
¶ Плюсы
- Уникальное сочетание многоканального аудио (2 in/8 out) и полноценного MIDI (4 in/4 out)
- Профессиональные средства синхронизации (SMPTE, Word Clock)
- 8 независимых аналоговых выходов (гибкость при сведении)
- Прочный литой корпус
- Поддержка 64 MIDI-каналов
- Динамический диапазон 99-108 дБ
- Симметричные входы/выходы (+4 dBu)
¶ Минусы
- Только 20 бит для аналога (не 24)
- Максимальная частота 48 кГц (нет 96 кГц)
- Всего 2 аналоговых входа
- Только для Windows 95/98 (на момент релиза)
¶ Комплектация
- PCI-карта
- Внешний рэковый блок 1U
- Соединительный кабель
- Программное обеспечение (SMPTE Desk Viewer & Generator)
- Драйверы
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная аудио/MIDI система (PCI + 1U rack) |
| Аналоговые входы | 2 x 1/4" TRS (симм./несимм., +4 dBu) |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм., +4 dBu) |
| АЦП/ЦАП | 20 бит |
| Динамический диапазон (АЦП) | 99 дБ |
| Сигнал/шум (ЦАП) | 108 дБ |
| Цифровые интерфейсы | S/PDIF оптический (TOSLINK), S/PDIF коаксиальный (RCA) |
| Word Clock | BNC (вход/выход, Fs и 256x) |
| MIDI | 4 in, 4 out (64 канала) |
| SMPTE | Вход/выход, форматы 24,25,29.97,30D,30ND |
| Частоты | 32, 44.1, 48 кГц |
| ОС | Windows 95/98 |
| Процессор | Pentium 75+ |
| ОЗУ | 32+ МБ |
