Производитель: EGO SYS
Тип устройства: Профессиональная звуковая карта (PCI)
Год выпуска: 1999
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (Bus-mastering)
Цена на момент релиза: $349 (розничная) / $499 (указана ранее)
¶ Обзор

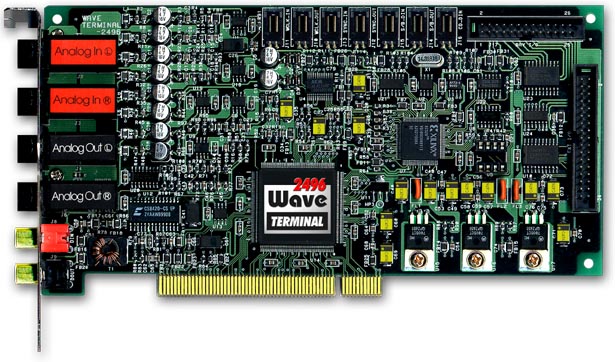

Плата Waveterminal 2496 (модель 24/96) является развитием оригинальной модели Waveterminal. Главным улучшением стала поддержка 24-битного звука и частоты дискретизации 96 кГц, что сделало ее отличным выбором для домашних студий на рубеже тысячелетий.
Плата оснащена двумя аналоговыми входами и двумя выходами на разъемах 1/4" (Jack), которые поддерживают как симметричное (+4 dB), так и несимметричное подключение. Для цифрового соединения предусмотрен коаксиальный вход/выход формата S/PDIF (24 бит/96 кГц). Также на плате присутствуют внутренние разъемы: цифровой вход для CD-ROM и специальный разъем для подключения карты Sound Blaster Live! Value (позволяет пропускать звук Sound Blaster через высококачественные ЦАП Waveterminal). Наличие разъема Word Clock позволяет синхронизировать несколько устройств.
Waveterminal 2496 не имеет встроенного MIDI-порта, но в комплекте поставляется дополнительная планка для подключения внешнего интерфейса Miditerminal 4140 (4 входа / 4 выхода) с поддержкой SMPTE.
¶ Ключевые особенности
Многоканальность: Возможность одновременного использования цифровых и аналоговых входов/выходов позволяет записывать и воспроизводить до четырех каналов одновременно (2 аналоговых + 2 цифровых).
Масштабирование: В одном компьютере можно использовать до трех (или четырех) карт одновременно, расширяя количество каналов ввода-вывода до 16.
Высококачественные преобразователи:
АЦП: 24-бит, 96 кГц, 64-кратная передискретизация, динамический диапазон 100 дБ.
ЦАП: 24-бит, 96 кГц, 128-кратная передискретизация, динамический диапазон 110 дБ.
Внутренняя обработка: Передача данных внутри карты осуществляется с разрядностью 32 бита.
Аппаратный SRC: Встроенный аппаратный преобразователь частоты дискретизации (Sample Rate Converter).
¶ Технические характеристики
Поддерживаемые частоты дискретизации:
8 кГц, 11.025 кГц, 12 кГц, 16 кГц, 22.05 кГц, 24 кГц, 32 кГц, 44.1 кГц, 48 кГц, 64 кГц, 88.2 кГц, 96 кГц.
Поддерживаемые драйверы:
Windows 95/98: MME, DirectSound
Windows 2000: WDM
Другие: EASI, ASIO 2.0 (низкая задержка), GSIF (совместимость с NemeSys GigaSampler 1.6)
¶ Дополнительная информация
¶ Цитата из пресс-релиза (October 13, 1999)
"Building upon the original Waveterminal design, EGO SYS has created the Waveterminal 2496, a pretty feature rich audio card featuring both analog and digital I/O with up to 24-bit, 96 kHz resolution and 4-channel full duplex operation."
¶ Подробности на английском
The card itself includes coaxial S/PDIF I/O (24-bit, 96 kHz) and a pair of analog inputs and outputs that can accept either balanced or unbalanced connectors. Internal data paths support 32-bit resolution, and a real-time hardware sample rate converter is built-in.
If you need more audio I/O, you can use up to four Waveterminal 2496 cards in one computer.
The list price for the Waveterminal 2496 was $349.
¶ Сводная таблица характеристик
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x 1/4" TRS (симметричные/несимметричные, +4 dBu) |
| Аналоговые выходы | 2 x 1/4" TRS (симметричные/несимметричные, +4 dBu) |
| Цифровые интерфейсы | Коаксиальный S/PDIF In/Out, CD-ROM Digital In, SB-Link |
| Синхронизация | Вход Word Clock |
| АЦП | 24-bit / 96 kHz, 64x oversampling, SNR 100dB |
| ЦАП | 24-bit / 96 kHz, 128x oversampling, SNR 110dB |
| Макс. кол-во карт в системе | До 4 |
