Производитель: Ego Sys

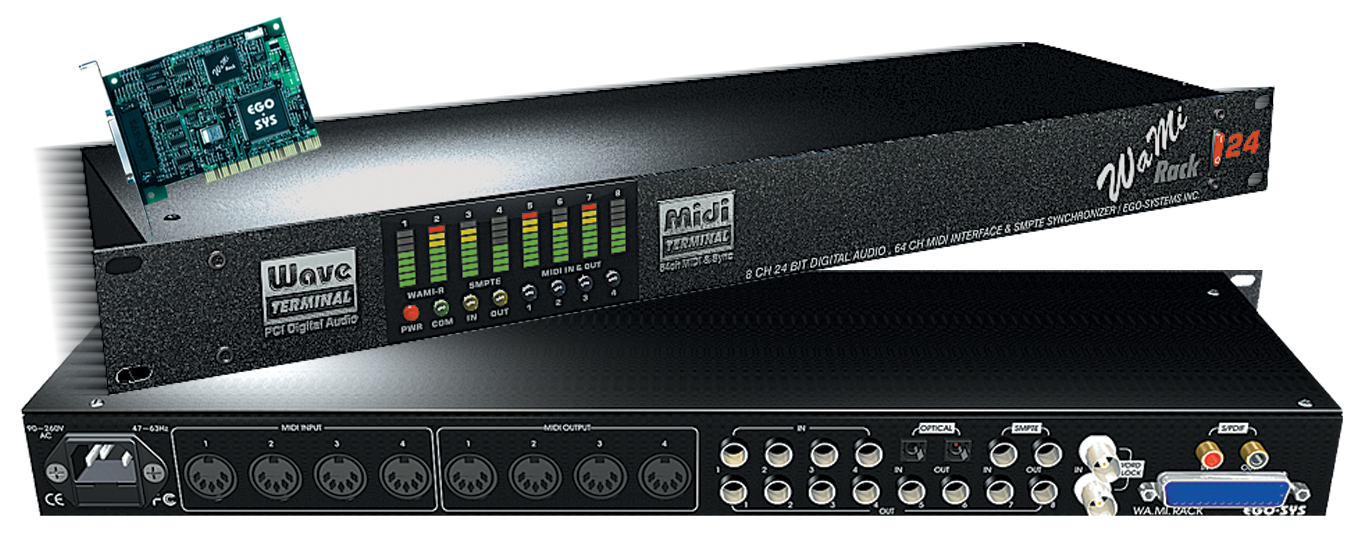

Тип устройства: Комбинированная аудио/MIDI система (PCI карта + внешний рэковый блок 1U)
Год выпуска: 2000
Разрядность: 24 бит (внутренняя обработка 32 бит)
Макс. частота дискретизации: 96 кГц (добавлено в обновлении прошивки)
Интерфейс: PCI (Bus-Mastering, 32-бит)
Цена на момент релиза: $799 (£499)
¶ Обзор
Ego Sys WaMi Rack 24 — это флагманская система корейской компании Ego Sys, название которой происходит от объединения слов "Wave" и "MIDI". Это действительно уникальное устройство, объединяющее в себе функции, которые обычно требуют нескольких отдельных компонентов: 4-канальный аудиоинтерфейс, 8-канальный выход, 4x4 MIDI интерфейс, SMPTE синхронизацию и Word Clock — всё в одном прочном 19-дюймовом рэковом блоке высотой 1U.
WaMi Rack 24 стала обновлением оригинальной системы WaMi Rack, главным улучшением которой стала замена преобразователей на 24-битные (отсюда и цифра 24 в названии). Система предлагает уникальную конфигурацию: 4 аналоговых входа (два из которых могут работать как микрофонные с фантомным питанием) и 8 аналоговых выходов, что делает её идеальной для студий, которым нужно много выходов для сведения, но при этом достаточно четырёх входов для поэтапной записи.
Ключевая особенность: Уникальное сочетание 4-входового/8-выходового аудио, полноценного 4x4 MIDI интерфейса (64 канала), SMPTE и Word Clock синхронизации в одном рэковом блоке — настоящая "студия в коробке".
Редкость: На момент выхода WaMi Rack 24 не имела прямых конкурентов, предлагая такое сочетание функций по цене, которая была ниже, чем покупка отдельных компонентов.
¶ Ключевые особенности
¶ Аудио
- 4 аналоговых входа / 8 выходов: Симметричные/несимметричные разъемы 1/4" TRS, +4 dBu.
- Микрофонные предусилители: На входах 1-2 (и 3-4?) с фиксированным усилением 45 дБ и фантомным питанием +12 В.
- Преобразователи: 24-бит, динамический диапазон 120 дБ.
- Внутренняя обработка: 32 бит.
- Цифровые интерфейсы: S/PDIF оптический (TOSLINK) и коаксиальный (RCA) с поддержкой 24 бит.
- Word Clock: Вход и выход (BNC) с поддержкой нормального и 256x Super Clock форматов.
- Аппаратный SRC: Преобразователь частоты дискретизации в реальном времени (до 3:1).
¶ MIDI и синхронизация
- 4 MIDI входа / 4 выхода: Полноценный 64-канальный MIDI интерфейс.
- SMPTE: Вход и выход (1/4" TRS) с поддержкой всех форматов (24, 25, 29.97, 30 DF и NDF).
- Программное обеспечение SMPTE: Генератор и ридер с удобным интерфейсом.
¶ Аппаратная реализация
- Корпус: Литое железо и сталь, очень прочный, 1U рэковый формат.
- Индикация: 8 x 8-сегментных светодиодных индикаторов уровня выходов, индикаторы MIDI In/Out (4 шт.), SMPTE In/Out, PWR, COM.
- Питание: Встроенный блок питания с IEC разъемом и рокерным выключателем на передней панели.
¶ Технические характеристики
¶ Аналоговые входы (4 канала)
| Параметр | Режим Line | Режим Mic |
|---|---|---|
| Тип разъемов | 1/4" TRS (симметричные/несимметричные) | Те же разъемы, активация через софт |
| Номинальный уровень | Переключаемый +4 dBu / -10 dBV | - |
| Усиление | Регулируемое 0-63 дБ (шаг 0.5 дБ) | +45 dB (фиксированное) + регулировка |
| Фантомное питание | Нет | +12 В (переключаемое, для входов 1-2 и/или 3-4) |
| Динамический диапазон | 120 дБ (A-взвешенный) | - |
¶ Аналоговые выходы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS (симметричные/несимметричные) |
| Номинальный уровень | Переключаемый +4 dBu / -10 dBV (с запасом 20 dB: +23.7 dBu макс.) |
| Динамический диапазон (D/A) | 120 дБ |
| Частотный диапазон | 10 Гц - 22 кГц |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF оптический | TOSLINK | Вход и выход, до 24 бит |
| S/PDIF коаксиальный | RCA | Вход и выход, до 24 бит |
| Word Clock | BNC | Вход и выход (Fs и 256x Fs Super Clock) |
| CD-ROM Digital In | Внутренний 2-pin | Подключается к CD-ROM, выводится на внешний коаксиальный выход |
¶ MIDI и синхронизация
| Параметр | Значение |
|---|---|
| MIDI входы | 4 x DIN-5 |
| MIDI выходы | 4 x DIN-5 |
| MIDI каналы | 64 |
| SMPTE | Вход и выход (1/4" TRS), форматы 24,25,29.97,30 DF,30 NDF |
| Индикация MIDI | 4 двухцветных LED (красный - In, зеленый - Out) |
¶ Преобразователи и обработка
| Параметр | Значение |
|---|---|
| АЦП/ЦАП | 24 бит |
| Внутренняя обработка | 32 бит |
| Динамический диапазон | 120 дБ (A-взвешенный) |
| THD+N | 100 дБ на -0.5 dBFS |
| Отношение сигнал/шум | 120 дБ |
| Частоты дискретизации | 32, 44.1, 48, 64, 88.2, 96 кГц |
| SRC (Sample Rate Converter) | Аппаратный, реального времени, до 3:1 |
¶ Системные требования
- ОС: Windows 98SE/ME/2000/XP
- Процессор: Pentium 166 МГц минимум (рекомендуется Pentium II 233 МГц)
- ОЗУ: 32 МБ минимум (рекомендуется 64 МБ)
- Слот: 32-бит PCI
- Совместимость: Полностью совместим с Athlon; для VIA чипсетов требуется обновление драйверов
Драйверы: Уникальная технология EWDM (Ego Sys Windows Driver Model) — один драйвер поддерживает MME, DirectSound, ASIO 2.0, EASI и GSIF.
¶ Программное обеспечение (Control Desk)

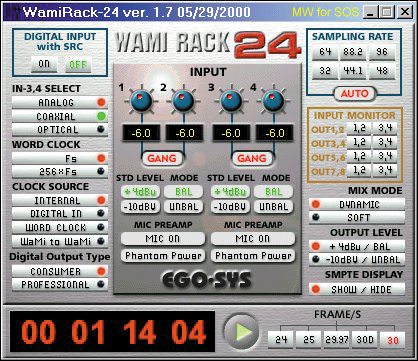

Панель управления WaMi Rack 24 представляет собой единое окно, разделенное на три основные области.
¶ Левая область — Digital Input & Clock
- Clock Source: Выбор источника синхронизации (Internal, Digital In, Word Clock, WaMi to WaMi).
- Word Clock: Переключение между Fs и 256x Fs.
- Digital Output Type: Consumer (IEC958 Type II) или Professional (IEC958 Type I).
- In 3,4 Select: Выбор источника для входов 3-4 (Analog, Coaxial, Optical) — цифровой вход разделяется с аналоговым.
- Digital Input with SRC: Включение аппаратного преобразователя частоты дискретизации для цифрового входа.
¶ Центральная область — Analog Input
- Input Level Controls: 4 вращающихся регулятора с шагом 0.5 дБ (диапазон 63 дБ), цифровая индикация.
- Gang Buttons: Группировка для стереопар (1/2 и 3/4).
- Input Sensitivity: +4 dBu / -10 dBV для каждой пары (с учетом балансного/небалансного подключения).
- Mic On: Включение микрофонного предусилителя (+45 dB) для каждой пары.
- Phantom Power: Включение фантомного питания +12 В для каждой пары.
¶ Правая область — Sample Rate, Monitoring, Output, SMPTE
- Sample Rate: Выбор частоты дискретизации (32/64, 44.1/88.2, 48/96 кГц) и Auto режим.
- Output Level: Переключение +4 dBu / -10 dBV для выходов.
- Hardware Monitoring:
- Назначение входных пар (1/2 и 3/4) на любую из 4 выходных пар.
- Mixing options: Dynamic (без изменения уровня, риск клиппинга) или Soft (автоматическое снижение на 6 dB при микшировании).
- SMPTE Display: Кнопка Show/Hide открывает панель SMPTE с выбором frame rate, индикатором таймкода и настройкой start time.
¶ Дополнительные функции
- Right-click меню: Stay on Top, Full Reset, отключение отдельных выходов EASI, GSIF, DirectSound, выбор буфера MME (4-32K).
¶ Качество звука
¶ Измерения (RMS background noise, Wavelab)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -93 dB |
| 24 бит / 44.1 кГц | -100 dB |
| 24 бит / 96 кГц | -98 dB |
¶ Субъективная оценка
- Превосходство над 20-битными картами: WaMi Rack 24 сделала Echo Gina (20 бит) "positively shrill and harsh by comparison" (положительно пронзительной и резкой по сравнению), особенно на женском вокале.
- Сбалансированное и естественное звучание: На разнообразном материале (вокал соло, ударные, джаз, рок) система показала себя с лучшей стороны.

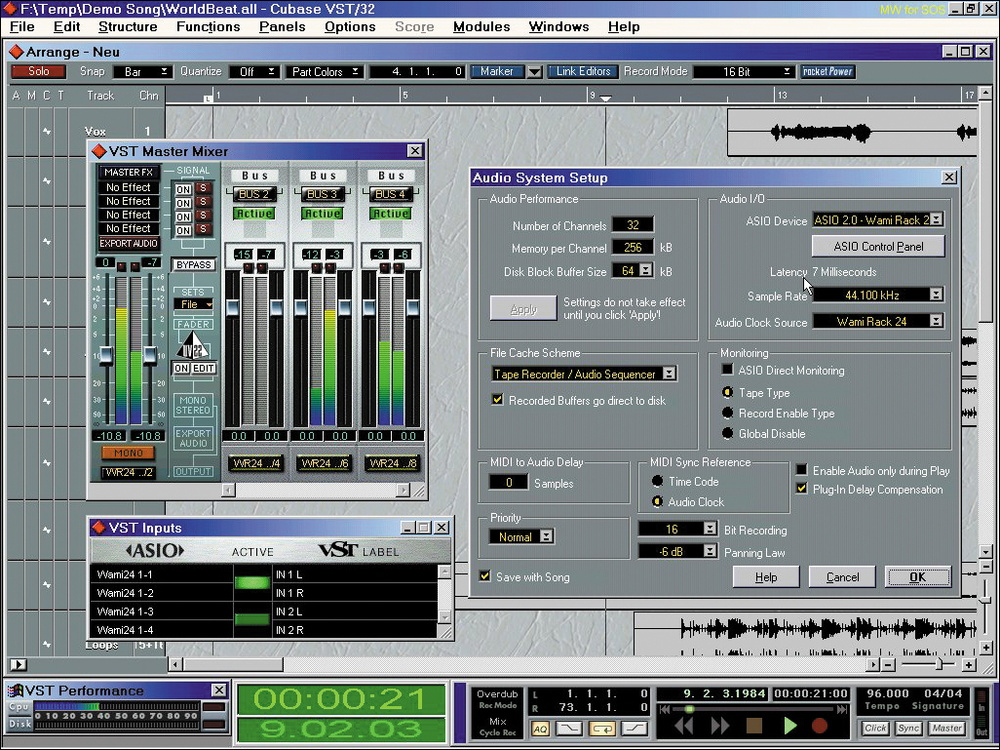

¶ Производительность ASIO
- Минимальный буфер: 7 мс задержки (на Pentium II 450 МГц были клики, 13 мс работало стабильно).
- ASIO 2.0 Direct Monitoring: Поддерживается.
¶ S/PDIF и SRC
- Цифровые петли не дают побитовой точности (разница в шуме дизеринга), что не критично для большинства пользователей.
- Sample Rate Conversion работает хорошо и полезен при конвертации 48 кГц DAT в 44.1 кГц для CD.
¶ Драйверы EWDM (Ego Sys Windows Driver Model)
Уникальная особенность WaMi Rack 24 — единый драйвер, поддерживающий все основные форматы:
| Формат | Особенности |
|---|---|
| MME | 4 входа, 8 выходов, 16/24/32 бит; MIDI 4 in/4 out + SMPTE In |
| DirectSound | 16 бит, 2 выхода (выбираемая пара) |
| ASIO 2.0 | 32 бит, 4 входа, 8 выходов, Direct Monitoring, выбор буфера (7-94 мс) |
| EASI | 32 бит, 4 входа, 8 выходов (для Logic Audio) |
| GSIF | 32 бит, 8 выходов (для GigaSampler 1.6) |
¶ Масштабирование
- До 4 карт WaMi Rack 24 в одной системе с семпл-точной синхронизацией.
- Специальные разъемы Sync In/Out на PCI-карте и кабели в комплекте (2 фута).
- Режим "WaMi to WaMi" в выборе Clock Source.
¶ Аппаратная реализация
¶ PCI-карта
- Длина: 5 дюймов (~12.7 см).
- Разъемы на заглушке:
- 44-контактный D-Sub для подключения к рэковому блоку (кабель 5 футов в комплекте).
- Phono socket для CD Digital Audio Out (подключается к внутреннему CD-ROM).
- На плате:
- 2-pin разъем для подключения CD-ROM S/PDIF.
- Sync In/Out (2-pin) для соединения нескольких карт.
¶ Рэковый блок (1U)
- Корпус: Литое железо и сталь (cast iron and steel), очень прочный и тяжелый.
- Передняя панель: Толщина 3 мм, серо-крапчатая отделка, перспексовая вставка с индикаторами.
- Индикаторы выходов: 8 x 8-сегментных LED (калибровка: -23, -20, -17, -15, -10, -6, -4, -1 dBFS).
- Индикаторы: PWR (красный), COM (зеленый — успешная MIDI коммуникация), SMPTE In/Out (желтые), MIDI In/Out (4 x двухцветных: красный In, зеленый Out).
- Выключатель питания: красный рокерный.

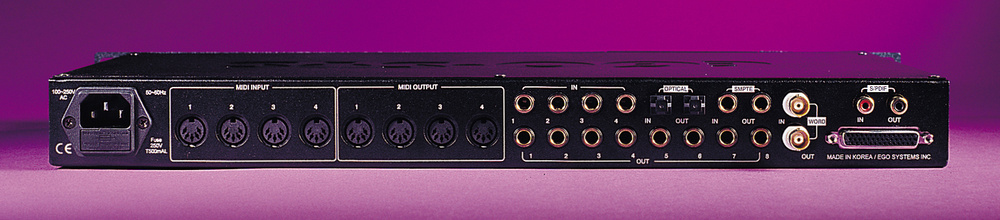

- Задняя панель:
- IEC разъем питания с предохранителем.
- 4 x MIDI In, 4 x MIDI Out (DIN-5).
- 8 x 1/4" TRS выходы.
- 4 x 1/4" TRS входы.
- 2 x TOSLINK (S/PDIF оптический in/out).
- 2 x 1/4" TRS (SMPTE in/out).
- 2 x BNC (Word Clock in/out, вертикально).
- 44-контактный разъем для подключения к PCI-карте.
- 2 x RCA (S/PDIF коаксиальный in/out) над 44-контактным разъемом.
¶ Комплектация
- PCI-карта
- Рэковый блок 1U
- Кабель для подключения блока к карте (5 футов / ~1.5 м)
- 2 кабеля синхронизации для нескольких карт (2 фута / ~0.6 м)
- Драйверы на дискете (версия 1.5, но рекомендуется загрузка 1.7+)
- Руководство пользователя (очень подробное, включает SMPTE primer, схемы подключения)
¶ Маркетинговые материалы
"Uncompromised Quality Audio Interface: The sound card already installed on your PC is probably good enough for simple recording and playback needs but if you want to get clean 24-bit 120dB digital audio recordings from analog and digital (coaxial or optical) sources, the WaMi Rack 24 is the answer."
"Professional Quality: 24-bit, 96kHz digital audio, +4dBu analog level, Optical and Coaxial S/PDIF digital connectors, BNC connectors for Word Clock, 120dB dynamic range and 4 channels of Phantom Power supplying a MIC preamp. Just check out the specs. If the numbers don't mean much to you, listen and explore the possibilities. We do not compromise on anything except the price."
"The WaMi Rack 24 has built its reputation as the most versatile piece of audio equipment on the market. It provides a 4 In / 8 Out digital audio interface, 4x4/64 channel MIDI interface, Synchronization options (SMPTE / Word Clock) and a 4-channel MIC preamp in a mere 1U rack space."
¶ Цитаты из обзора (Sound On Sound)
"The WaMi Rack 24 is a well‑designed product with a unique set of features, and ought to sell well, especially at £499. It doesn't have any direct competitors."
"As expected, the 24‑bit converters of the WaMi Rack were noticeably better than those of the 20‑bit Gina, but I don't think I've ever noticed such a difference in smoothness — the WaMi Rack made the Gina sound positively shrill and harsh by comparison, especially on female vocals!"
"Driver support for the WaMi Rack 24 is possibly the most comprehensive that I've seen in any soundcard to date, and formats include MME, DirectSound, ASIO 2.0, EASI, and GSIF."
"I suspect that two features in particular will make it popular among musicians — real‑time sample‑rate conversion, and multiple MIDI I/O. The first can save time, and the second money — if you don't fancy having to buy a separate MIDI interface then the WaMi Rack 24 might prove the perfect solution."
¶ Особенности и ограничения
¶ Плюсы
- Уникальное сочетание функций (аудио + MIDI + SMPTE + Word Clock).
- Отличное качество звука (120 дБ динамический диапазон).
- Прочный литой корпус.
- Микрофонные предусилители с фантомным питанием.
- Полноценный 4x4 MIDI интерфейс.
- SMPTE и Word Clock синхронизация.
- Аппаратный SRC.
- Мультиклиентные драйверы EWDM с поддержкой всех форматов.
- Масштабирование до 4 карт.
¶ Минусы
- Фантомное питание +12 В (нестандартное, может не подойти для некоторых микрофонов, требующих 48 В).
- Цифровые входы разделяются с аналоговыми (нельзя использовать одновременно все аналоговые и цифровые входы).
- Индикаторы входных уровней отсутствуют (только выходные).
- Нет побитовой точности при цифровых петлях (но это не критично).
- Драйверы только для Windows (Mac в разработке, но не на момент релиза).
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 4 x 1/4" TRS (симм./несимм., +4/-10 dBV) с микрофонными предусилителями |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм., +4/-10 dBV) |
| Цифровые интерфейсы | S/PDIF оптический (TOSLINK), S/PDIF коаксиальный (RCA) |
| Word Clock | BNC (вход/выход, Fs и 256x Fs) |
| MIDI | 4 x In, 4 x Out (64 канала) |
| SMPTE | 1/4" TRS (вход/выход), все форматы |
| Динамический диапазон | 120 дБ |
| THD+N | 100 дБ на -0.5 dBFS |
| Разрядность | 24 бит (внутр. 32 бит) |
| Частоты дискретизации | 32, 44.1, 48, 64, 88.2, 96 кГц |
| Макс. карт в системе | До 4 |
| Индикация | 8 x 8-сегментных (выходы), MIDI активность, SMPTE |
| Питание | Встроенное, IEC, рокерный выключатель на передней панели |
