Производитель: Event Electronics
Тип устройства: Профессиональная многоканальная аудиосистема (PCI карта + внешний коммутационный блок)
Годы выпуска: 1997
Разрядность: 20 бит (внутренняя обработка 24 бит, S/PDIF 24 бит)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI (Bus-Mastering)
Цена на момент релиза: $649
¶ Обзор
Event Gina — это "средняя сестра" в знаменитой тройке звуковых карт Event Electronics (Darla, Gina, Layla), разработанных Echo Digital Audio. Gina стала настоящим прорывом в мире компьютерной записи, предложив пользователям уникальную комбинацию: 2 аналоговых входа и 8 независимых аналоговых выходов с цифровым интерфейсом S/PDIF, всё это по доступной цене.

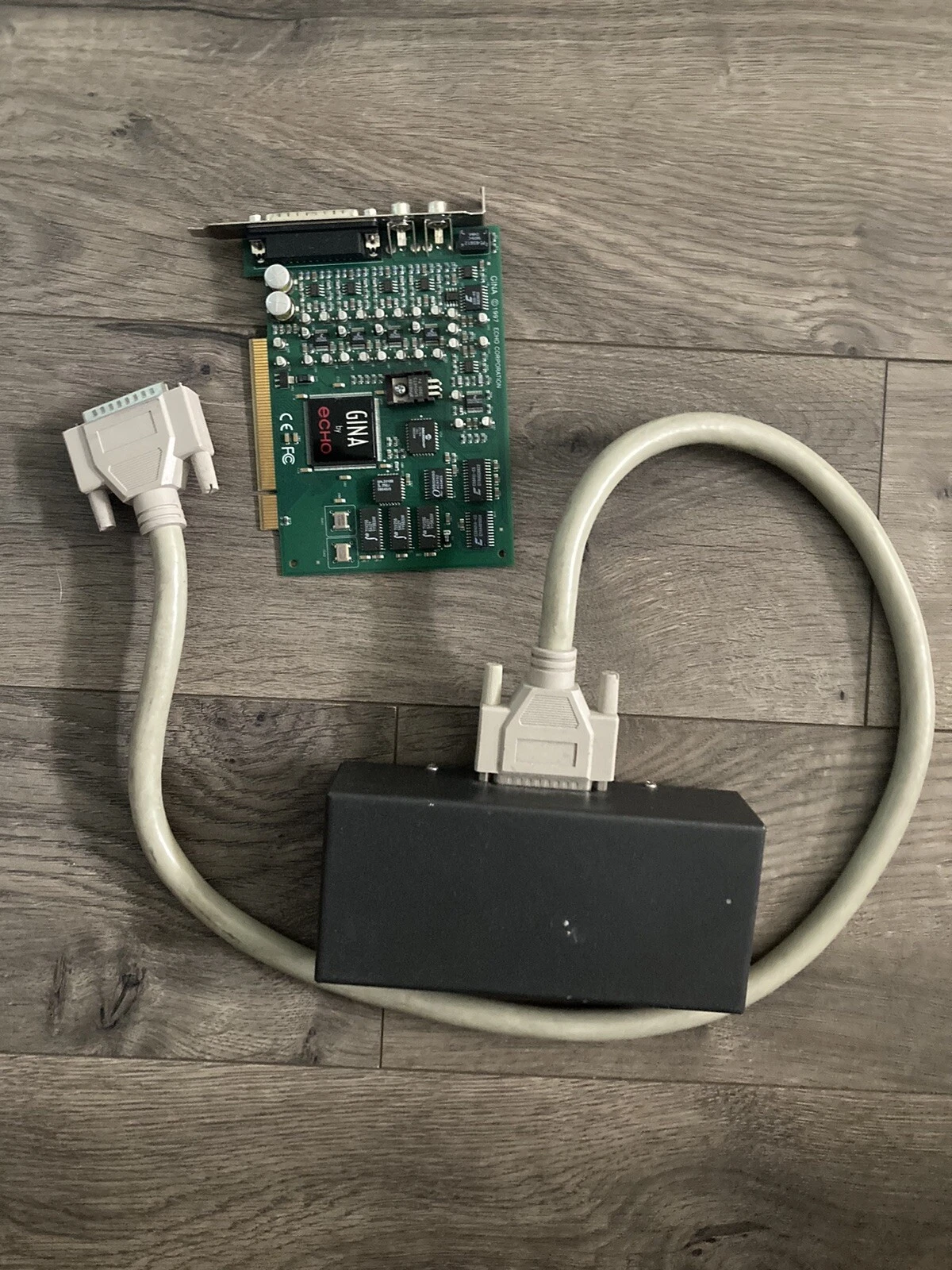

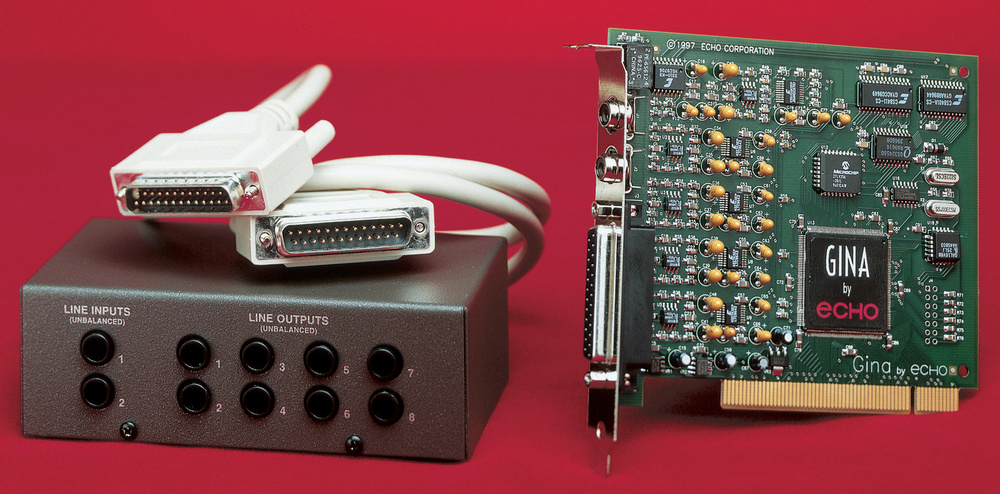

Gina занимает промежуточное положение между младшей Darla (без S/PDIF) и старшей Layla (8 входов, Word Clock, MIDI). Она стала идеальным решением для музыкантов, которым нужно много выходов для сведения или мониторинга, но достаточно двух входов для поэтапной записи. Система состоит из PCI-карты и внешнего коммутационного блока, соединяемых трехфутовым (~0.9 м) кабелем.
Ключевая особенность: Первая карта, убедившая обозревателей в том, что можно разместить преобразователи внутри компьютера и всё равно получить профессиональное качество звука.
Историческое значение: Gina доказала, что возможно достичь уровня шума -90 dB даже при установке карты рядом с видеокартой, что было неслыханно для того времени. Она изменила представление о возможностях внутренних звуковых карт.
¶ Ключевые особенности
- 2 аналоговых входа: 1/4" джек (несимметричные) на внешнем блоке, программная регулировка уровня.
- 8 аналоговых выходов: 1/4" джек (несимметричные) на внешнем блоке.
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) с поддержкой 24 бит.
- Полный дуплекс: Одновременная запись 4 каналов (2 аналоговых + 2 цифровых) и воспроизведение 10 каналов (8 аналоговых + 2 цифровых).
- Преобразователи: 20-бит, 128x oversampling (Crystal Semiconductor).
- Внутренняя обработка: 24 бит (поддерживается на всем цифровом тракте).
- DSP: Motorola 56301 (66 MIPS) для управления PCI шиной, маршрутизации, преобразования частоты и дизеринга.
- PCI Bus-Mastering: Не требует DMA, только одно IRQ.
- Plug-and-Play: Автоматическое определение и настройка.
¶ Технические характеристики
¶ Аналоговые входы (2 канала)
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TS (несимметричные) на внешнем блоке |
| Регулировка уровня | Программная (EasyTrim) |
| АЦП | Crystal Semiconductor 20-бит, 128x oversampling |
¶ Аналоговые выходы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TS (несимметричные) на внешнем блоке |
| ЦАП | Crystal Semiconductor 20-бит, 128x oversampling |
¶ Цифровой интерфейс
| Параметр | Значение |
|---|---|
| Тип | S/PDIF коаксиальный (RCA) на PCI-заглушке |
| Вход/Выход | Да / Да |
| Разрядность | 24 бит (полный тракт) |
| Частоты | 11 - 48 кГц |
¶ Преобразователи и DSP
| Параметр | Значение |
|---|---|
| АЦП/ЦАП | 20 бит, 128x oversampling (Crystal Semiconductor) |
| Внутренняя обработка | 24 бит (поддерживается на цифровом тракте) |
| DSP | Motorola 56301, 66 MIPS |
| Частотный диапазон | 10 Гц - 22 кГц (+/- 0.5 дБ) |
| Динамический диапазон | 98 дБ |
| THD+N | 0.003% (20 Гц - 22 кГц, A-взвешенный) |
¶ Поддерживаемые частоты дискретизации
- 11, 22.05, 44.1, 48 кГц (и промежуточные)
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -90.3 dB (лучший показатель среди протестированных карт на момент релиза) |
| S/PDIF вход | -96.3 dB |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium (любой)
- ОЗУ: 16 МБ
- Жесткий диск: время доступа 10 мс, пропускная способность 2.65 МБ/с
¶ Рекомендованные
- Процессор: Pentium 166 MMX или лучше
- ОЗУ: 32 МБ и больше
- Слот: PCI 2.1 (Bus-Mastering)
Драйверы:
- Windows 95 (MME) — поставляются
- ASIO для Cubase VST — в разработке на момент релиза (обещаны к концу года)
- Macintosh — задерживались, но ожидались
- Windows NT — маловероятно, но не исключено
¶ Аппаратная реализация

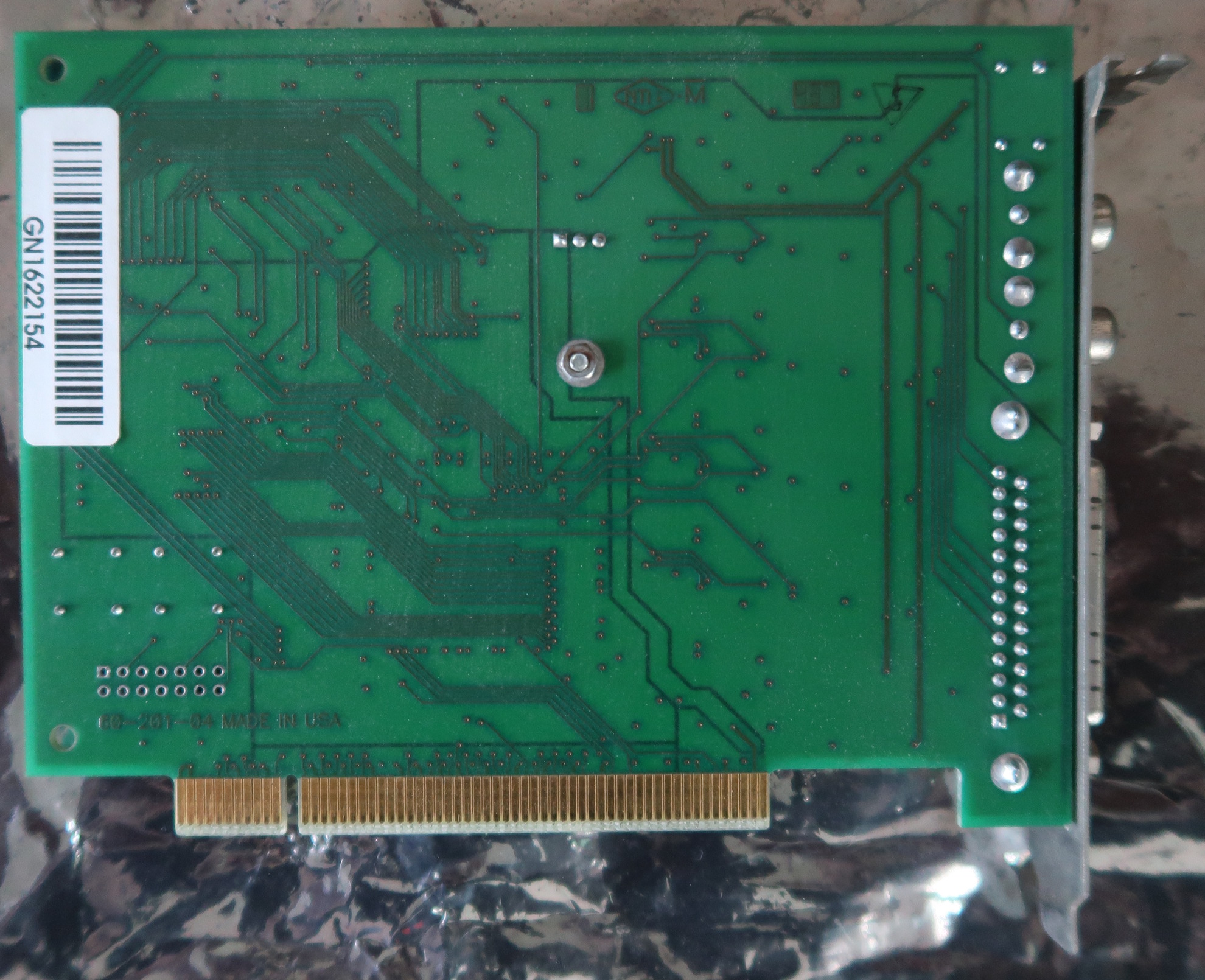

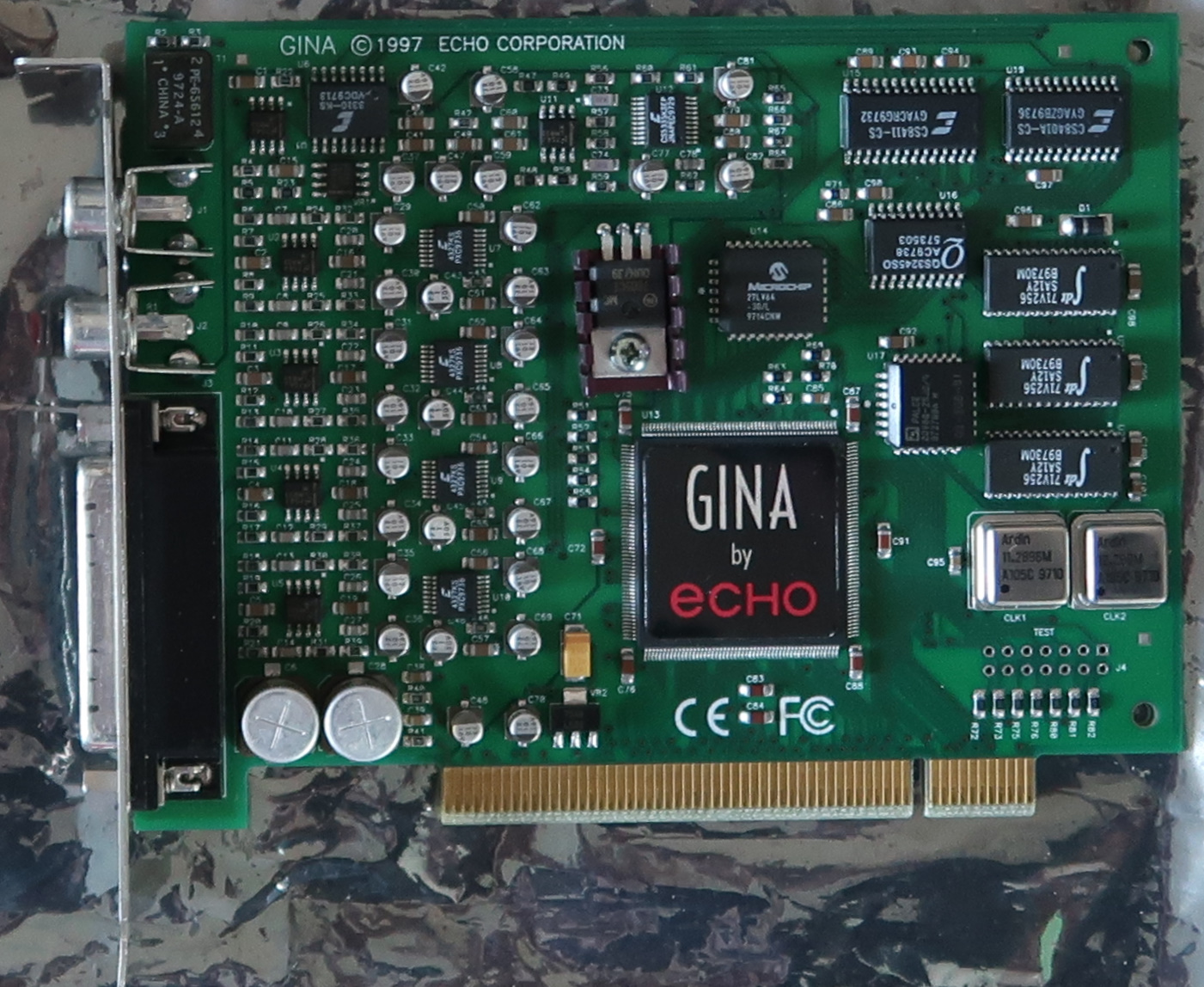

¶ PCI-карта
- Размер: 5.5 дюймов (~14 см)
- Разъемы: 25-контактный D-Sub для подключения внешнего блока
- Plug-and-Play: Полная поддержка

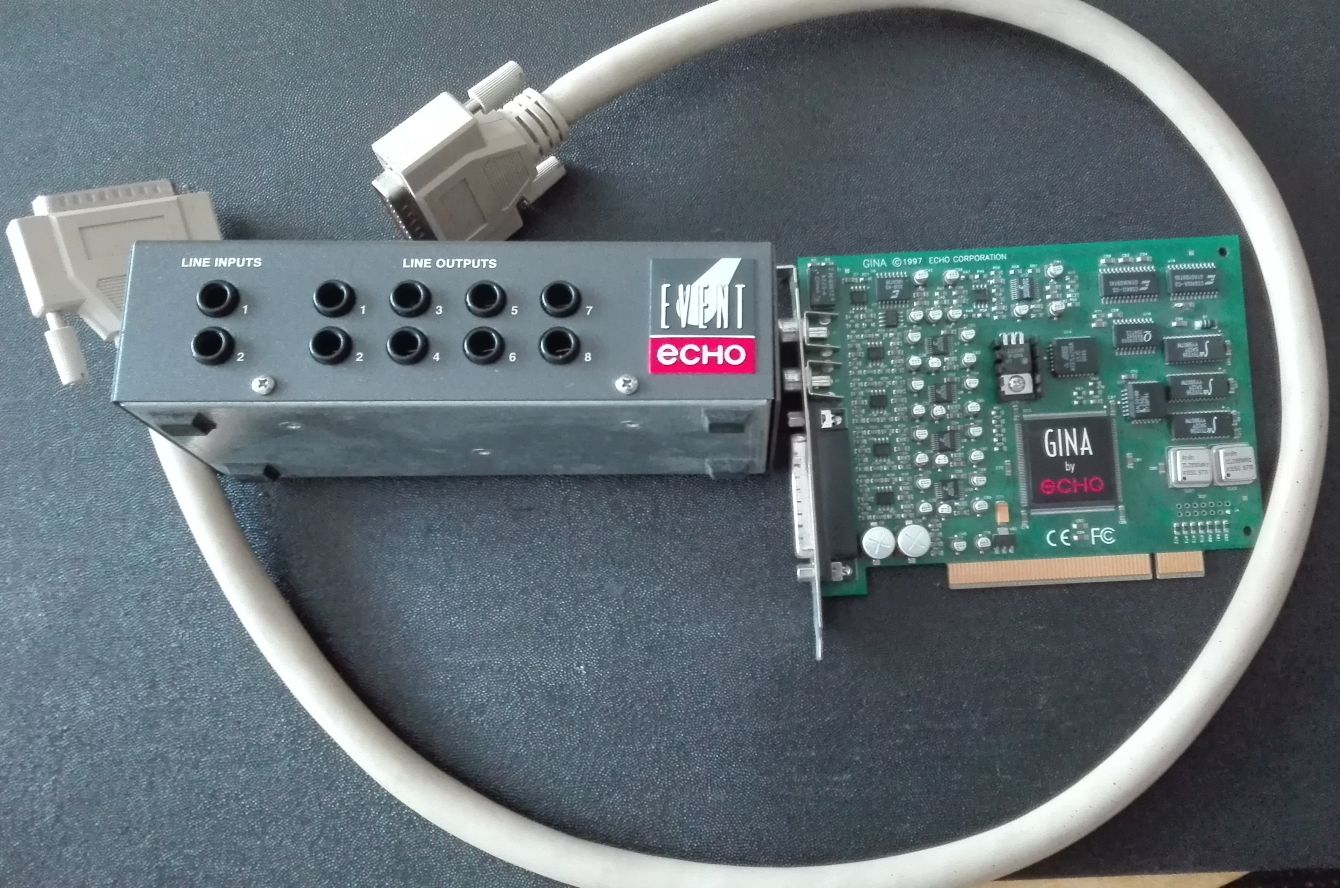

¶ Внешний коммутационный блок
- Назначение: Только разъемы (преобразователи на карте)
- Кабель: Экранированный, 3 фута (~0.9 м), специально изготовленный
- Разъемы на блоке:
- 2 входа (1/4" TS)
- 8 выходов (1/4" TS)
- Дополнительно: S/PDIF на карте, не на блоке
¶ Программное обеспечение (Echo Console)
Панель управления Gina предоставляет полный контроль над маршрутизацией и уровнями.
¶ Основные элементы
¶ Inputs
- Регулировка уровней входов
- EasyTrim: Автоматическая установка оптимального уровня. Установите максимальный сигнал, включите EasyTrim, выключите — фейдер установится в оптимальное положение с небольшим запасом.
¶ Outputs
- Управление уровнями 8 выходов
- Группировка стереопар
¶ Monitor Section
- Маршрутизация входов на выходы для мониторинга
¶ Advanced Settings
- Дополнительные настройки входов
¶ Особенности софта
- Минималистичный дизайн — только необходимые файлы драйверов
- Демо-версии ПО на CD (включая Cool Edit Pro Special Edition с ограничением 10 треков)
- Echo Reporter: Утилита для тестирования производительности системы
¶ Echo Reporter (Утилита диагностики)
Бесплатно загружаемая утилита для проверки готовности системы к работе с картами Event:
- Тест пропускной способности: Измерение скорости передачи данных жесткого диска
- Прогноз количества треков: Оценка возможного количества дорожек воспроизведения
- Информация о системе: Свободные прерывания (IRQ), версия PCI BIOS
- Настройка параметров: Изменение разрядности (8-32 бит) и частоты дискретизации для моделирования
Результат теста (Pentium 166 MMX, 32 МБ RAM): 24 трека воспроизведения при записи одного стереотрека.
¶ Качество звука
¶ Революционная тишина
Gina установила новый стандарт качества для внутренних звуковых карт:
- -90.3 dB шума: Лучший показатель среди всех протестированных карт на момент релиза (следующие лучшие показывали -72 dB)
- Сравнение с DAT: Уровень шума сопоставим с профессиональными DAT-рекордерами Sony
- Устойчивость к помехам: Даже при установке рядом с видеокартой уровень шума оставался -90.3 dB
- S/PDIF: Полная тишина (-96.3 dB) при использовании цифрового входа
¶ Субъективная оценка
- Впервые стало возможным слышать шум шины микшера выше уровня шума звуковой карты
- Профессиональное качество, доступное в домашней студии
¶ ASIO и будущие разработки
На момент релиза ASIO драйверы находились в разработке. Обещались:
| Функция | Описание |
|---|---|
| Снижение задержки | С 750 мс до ~20 мс |
| 20-бит запись | Прямая запись 20-бит в Cubase VST |
| Внешняя синхронизация | Синхронизация от S/PDIF в будущем обновлении |
| DSP-обработка | Возможность запуска плагинов на DSP карты (второе поколение ASIO) |
¶ Комплектация ПО
- Драйверы Windows 95: Основные файлы (минималистичный подход)
- Cool Edit Pro Special Edition: Полнофункциональная версия с ограничением 10 треков
- Демо-версии: Различные программы на CD-ROM
¶ Маркетинговые материалы
"Gina, from Event Electronics, is a PCI soundcard that features two analogue inputs and eight independent analogue outputs, all on standard quarter‑inch jack sockets, as well as an S/PDIF digital input and output. Being PCI, it will work with both PC and Mac, although currently only the PC software drivers are available, with the Mac ones lagging slightly behind."
"Gina is the middle sister in the trio of Event soundcards, and is probably the one that will become entry‑level for professionals."
¶ Цитаты из обзора (Sound On Sound)
"What can I say? Gina installs easily, and has drivers that work with Windows 95 straight away, providing access to all eight outputs with the majority of software from day one. This soundcard also has the best audio specification, by far, of all eight cards that have been installed in my PC over the years."
"The Gina background noise level measured about ‑90dB. This is as good as either of my Sony DAT recorders, and, for the first time ever, I could even see the background buss noise from my mixer above the noise floor of the soundcard when I raised the mixer's master faders!"
"Basically, this is the one I've been waiting for — a multi‑channel soundcard that combines the speed of a PCI slot with the added convenience of built‑in digital input and output. If you haven't cottoned on by now, I'm having one of these. No way is this one going back — I've already super‑glued it to the card slot. Need I say more?"
"Even though other multi‑channel cards with this sort of specification exist, for one reason or another they have proved an awkward or impossible choice for PC owners, since some Windows 95 drivers have been slow to appear. ... If you buy a card without digital I/O, and want to add it as a stand‑alone extra, it could cost between £200 and 300, bringing the total price way beyond the cost of Gina."
¶ Историческое значение
Gina стала первой картой, которая:
- Доказала возможность профессионального качества при внутренних конвертерах.
- Предложила 8 независимых выходов по доступной цене.
- Показала, что шум компьютерных компонентов не является непреодолимым препятствием.
- Задала стандарт для будущих многоканальных интерфейсов.

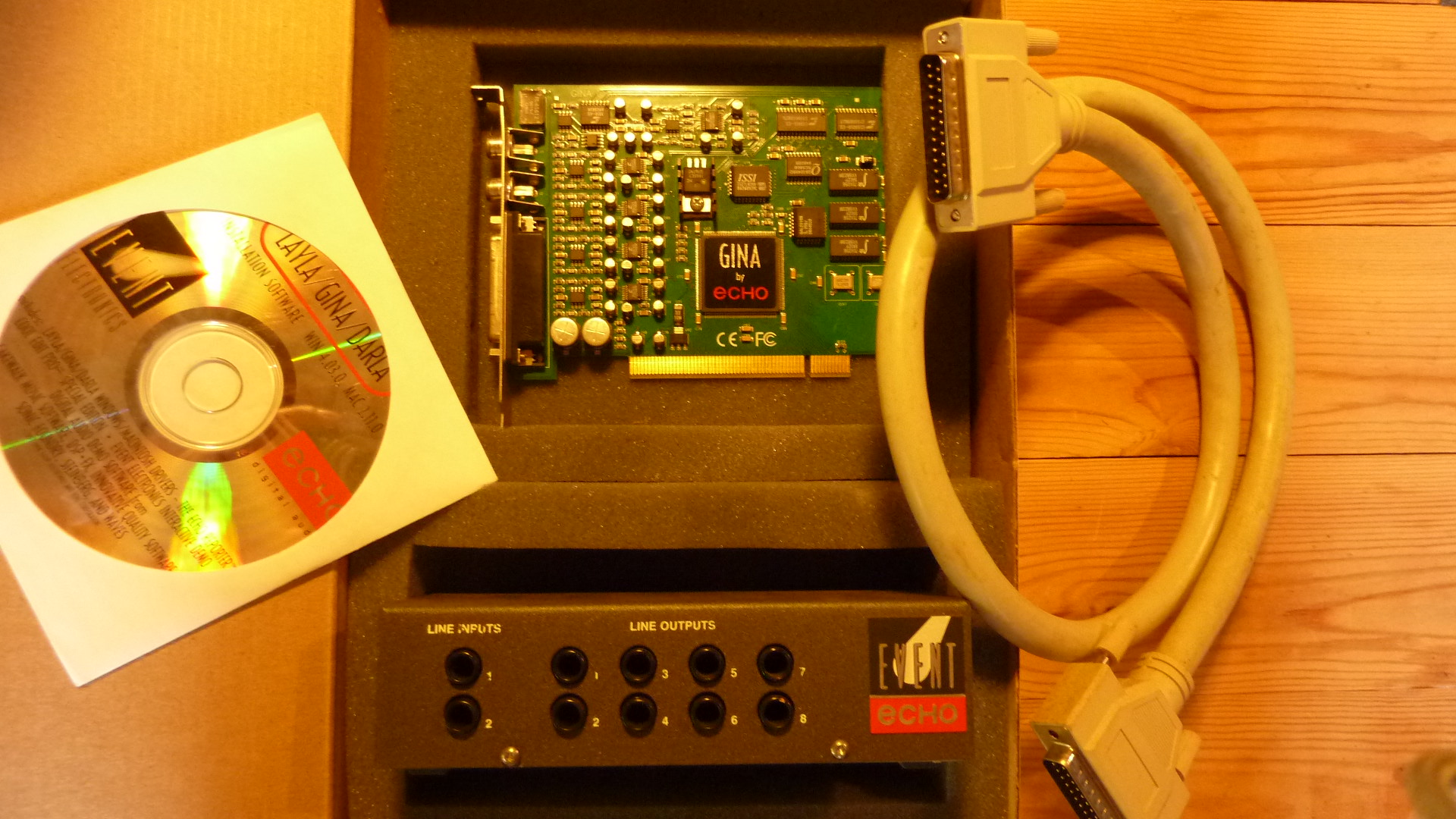

¶ Комплектация
- PCI-карта Gina
- Внешний коммутационный блок
- Соединительный кабель (3 фута)
- CD-ROM с драйверами и демо-ПО
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x 1/4" TS (несимметричные) |
| Аналоговые выходы | 8 x 1/4" TS (несимметричные) |
| > | Цифровые интерфейсы |
| АЦП/ЦАП | Crystal Semiconductor 20-бит, 128x oversampling |
| DSP | Motorola 56301 (66 MIPS) |
| Динамический диапазон | 98 дБ |
| THD+N | 0.003% |
| Частотный диапазон | 10 Гц - 22 кГц (+/- 0.5 дБ) |
| Разрядность | 20 бит (внутр. 24 бит, S/PDIF 24 бит) |
| Частоты дискретизации | 11, 22.05, 44.1, 48 кГц |
| Полный дуплекс | 4 in / 10 out (2 аналог. + 2 цифр. in; 8 аналог. + 2 цифр. out) |
| Интерфейс | PCI Bus-Mastering |
| Длина кабеля | 3 фута (~0.9 м) |
