Производитель: Frontier Design Group
Тип устройства: Многоканальная ISA-карта цифрового ввода-вывода
Год выпуска: 1996
Разрядность: 24 бит (поддержка)
Макс. частота дискретизации: 48 кГц (39-51 кГц варискорость)
Интерфейс: ISA (16-бит)
Цена на момент релиза: $649 ($498 manufacturer-direct)
¶ Обзор

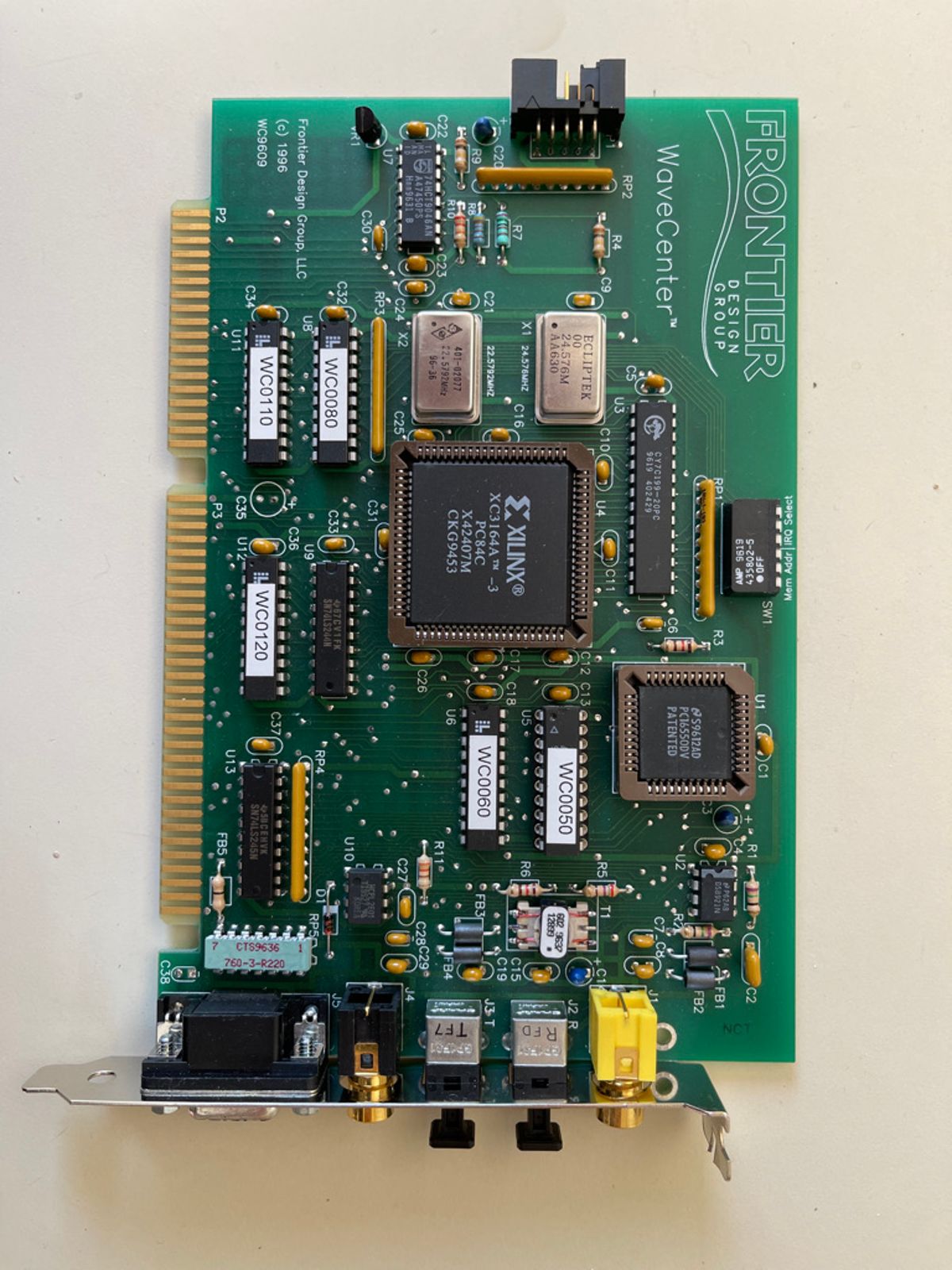

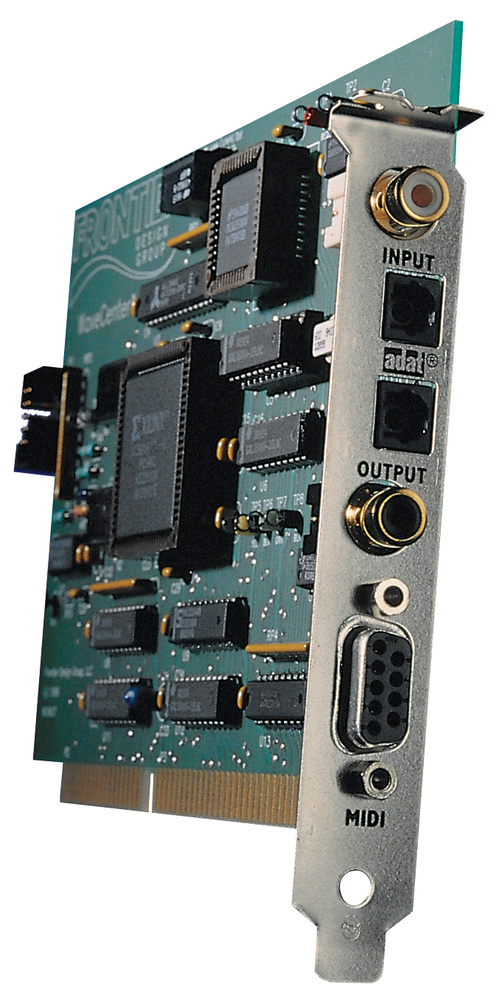

Frontier Design Group WaveCenter — это многоканальная ISA-карта цифрового ввода-вывода, созданная для профессиональной работы с цифровым аудио на платформе Windows. В отличие от большинства звуковых карт того времени, WaveCenter не имела аналоговых входов/выходов, а специализировалась на цифровых интерфейсах, предлагая ADAT (8 каналов), S/PDIF оптический и коаксиальный и полноценный MIDI-интерфейс (1 вход / 3 выхода).
WaveCenter стала первой картой, поддерживающей прямые цифровые трансферы между ADAT-магнитофонами и PC, что позволяло владельцам ADAT использовать мощь компьютерного редактирования, сохраняя при этом ленту как надёжный носитель. Карта также предлагала уникальную возможность преобразования форматов в реальном времени и гибкие режимы работы входов/выходов.
Ключевая особенность: Интеграция трёх важнейших цифровых интерфейсов (ADAT, S/PDIF оптический, S/PDIF коаксиальный) на одной карте с возможностью преобразования форматов и гибкой маршрутизацией каналов.
Концепция: WaveCenter была спроектирована для работы с внешними高质量 конвертерами (такими как Zulu и Tango от той же Frontier Design), что позволяло вынести аналоговую часть из шумного компьютерного корпуса и добиться максимального качества звука.
¶ Ключевые особенности
- ADAT оптический интерфейс: 8 каналов ввода/вывода (Alesis Lightpipe).
- S/PDIF оптический интерфейс: 2 канала ввода/вывода (TOSLINK).
- S/PDIF коаксиальный интерфейс: 2 канала ввода/вывода (RCA).
- MIDI интерфейс: 1 вход, 3 независимых выхода (через 9-контактный D-Sub и переходник).
- Внутренний цифровой вход: S/PDIF для подключения CD-ROM.
- Разрядность: Поддержка 16 и 24 бит.
- Частоты дискретизации: 44.1, 48 кГц (внутренние), 39-51 кГц (варискорость, отслеживание внешних устройств).
- Режимы работы:
- Запись: Только один интерфейс (до 8 каналов ADAT или 2 каналов S/PDIF).
- Воспроизведение: Возможна одновременная работа двух интерфейсов:
- ADAT + коаксиальный S/PDIF = 10 каналов
- Оптический S/PDIF + коаксиальный S/PDIF = 4 канала
- Преобразование форматов: Реальное время, между оптическим и коаксиальным S/PDIF.
- Масштабирование: До 2 карт WaveCenter в одной системе (до 20 каналов вывода).
¶ Технические характеристики
¶ Цифровые интерфейсы
| Интерфейс | Тип | Каналы | Разрядность | Частоты |
|---|---|---|---|---|
| ADAT | Оптический (TOSLINK) | 8 in / 8 out | до 24 бит | 44.1, 48 кГц (39-51 кГц варискорость) |
| S/PDIF оптический | Оптический (TOSLINK) | 2 in / 2 out | до 24 бит | 44.1, 48 кГц |
| S/PDIF коаксиальный | RCA | 2 in / 2 out | до 24 бит | 44.1, 48 кГц |
| CD-ROM цифровой вход | Внутренний | 2 in | до 24 бит | — |
¶ MIDI интерфейс
| Параметр | Значение |
|---|---|
| Входы | 1 |
| Выходы | 3 (независимые) |
| Подключение | 9-контактный D-Sub → переходник на 4 DIN-5 (в комплекте) |
¶ Режимы работы
| Режим | Входы | Выходы | Всего каналов вывода |
|---|---|---|---|
| ADAT запись | 8 (ADAT) | 8 (ADAT) + 2 (S/PDIF коакс) = 10 | 10 |
| S/PDIF запись | 2 (S/PDIF опт или коакс) | 2 (тот же) + 2 (другой) = 4 | 4 |
¶ Масштабирование
| Параметр | Значение |
|---|---|
| Макс. карт в системе | 2 |
| Макс. каналов вывода | 20 |
¶ Системные требования
¶ Минимальные
- Процессор: 486 или выше
- ОС: Windows 95
- Слот: ISA (16-бит)
- Ресурсы: 1 IRQ, 16 кБ адресного пространства в Upper Memory Area
¶ В разработке (на момент релиза)
- Драйверы для Windows NT (бета-тестирование)
¶ Рекомендованная конфигурация (для теста)
- Intel Pentium 233 MMX
- 64 МБ RAM
- SuperMicro ATX материнская плата
¶ Программное обеспечение
¶ WaveTray Applet
Утилита в системном трее Windows 95, предоставляющая:
- Обзор статуса карты (синхронизация, ошибки S/PDIF, статус каналов).
- Конфигурация режимов входа и выхода.
- Информативные индикаторы (хотя и без измерителей уровня, что было бы полезно).
¶ Драйверы
- Windows 95: MME-совместимые, работают со стандартными стерео приложениями и многоканальными программами.
- Windows NT: В бета-тестировании на момент релиза.
¶ Совместимость с ПО
WaveCenter работала со всеми основными программами того времени, поддерживающими многоканальные карты:

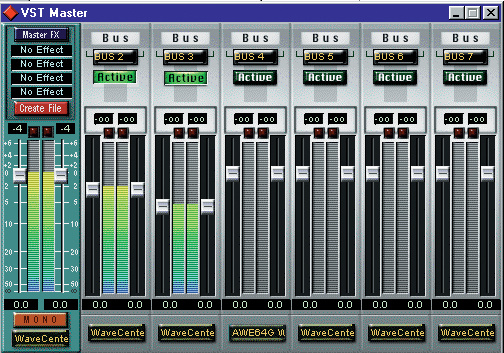

- Steinberg Cubase VST
- Cakewalk Pro Audio 6
- Emagic Logic Audio
- IQS SAW Plus / SAW Plus 32
- Syntrillium Cool Edit Pro
- Steinberg WaveLab
- Sonic Foundry Sound Forge
¶ Внешние конвертеры (Zulu и Tango)
Для работы с аналоговым звуком Frontier Design Group предлагала два внешних конвертера:
¶ Zulu
- Форм-фактор: 1U, полурэковый, стальной корпус.
- Конфигурация: 4 входа / 8 выходов.
- Разъёмы: 1/4" джек (несимметричные, -10 dBV).
- Индикация: LED для питания, оптического статуса, уровней входов.
- ЦАП: Та же спецификация, что и у Tango.

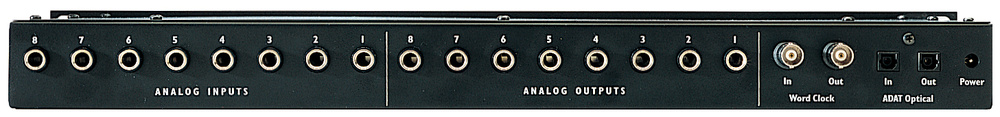

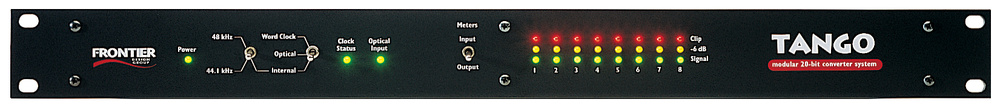

¶ Tango
- Форм-фактор: 1U, полнорэковый.
- Базовая конфигурация: 8 выходов (опционально расширяется до 4 или 8 входов).
- Опциональные входы: 20-бит, 128x oversampling, SNR >98 дБ, THD+N 0.002%.
- Разъёмы: Симметричные 1/4" TRS, +4 dBu / -10 dBV переключаемые.
- Синхронизация: Word Clock I/O (BNC).
- ADAT: In, Out, Thru (для архивации без перекоммутации).
- Индикация: LED-метры уровня на передней панели, переключатели частоты и синхронизации.
Оба конвертера могли работать как в паре с WaveCenter, так и автономно с любым ADAT-оборудованием.
¶ Маркетинговые материалы
"Frontier Design Group releases WaveCenter™, the affordable multichannel digital audio and MIDI I/O card for Windows 95 PCs. WaveCenter is the first sound card to support direct digital transfers between ADATs and PCs, allowing ADAT users to edit and enhance their projects with powerful low-cost Windows editing software."
"By integrating ADAT, S/PDIF (electrical and optical) and MIDI on a single card, WaveCenter provides a full complement of today's most popular digital audio interfaces, making it ideal for any home or professional recording studio."
"WaveCenter’s industry-standard interfaces provide PC users with a wide variety of A/D and D/A conversion choices, making it easy to set up a desktop studio. In stand-alone hard disk recording applications, dedicated external converters can provide a level of sound quality unobtainable with sound cards that perform conversions 'in the box'."
"With both electrical (coax) and optical (TOSLINK) S/PDIF connections, WaveCenter provides broad compatibility with DAT machines, CD players, and other digital recording equipment, enabling users to digitally transfer audio in and out of the PC without generation loss or noise."
¶ Цитаты из обзора (Sound On Sound)
"The WaveCenter, from US developers Frontier Design Group, is a multichannel audio card that offers up to 10 channels of simultaneous studio quality audio playback, eight channels of recording, and a choice of digital interface options. You can connect directly to ADATs, digital mixers, hardware effects processors, digital audio workstations (DAWs), digital video recorders, CD players, CD recorders and synthesizers."
"Thanks to the card's support for three digital I/O formats — Alesis optical, S/PDIF optical and S/PDIF electrical — ADAT users can transfer all eight tracks to the PC at a single pass, and the WaveCenter can also be used for format conversion between S/PDIF optical and RCA phono, and between Alesis ADAT Lightpipe and S/PDIF."
"The versatility of the card is further enhanced by the inclusion of a very capable 1‑in/3‑out MIDI interface, and if 10 audio channels aren't enough for you, two WaveCenter cards can be run in tandem on the same PC to give you a staggering 20 digital audio output channels."
"To conclude, the WaveCenter is a very fine, sweet sounding and economically priced card that would fit in well with PC recording systems both at the professional and semi‑professional level for a wide range of audio production demands."
¶ Преимущества и недостатки
¶ Плюсы
- Полная интеграция ADAT, S/PDIF (опт/коакс) и MIDI
- До 10 каналов вывода (8 ADAT + 2 S/PDIF)
- Возможность использования двух карт (20 каналов)
- Преобразование форматов в реальном времени
- MIDI 1 in / 3 out
- Работа с варискоростью (39-51 кГц)
- Внутренний вход для CD-ROM
- Экономия ресурсов (1 IRQ, 16 кБ памяти)
¶ Минусы
- Нет аналоговых входов/выходов (требуются внешние конвертеры)
- Интерфейс ISA (устаревший даже для 1998)
- Установка может быть сложной на загруженных системах
- Отсутствие измерителей уровня в WaveTray
- Windows NT драйверы только в бета-версии
¶ Комплектация
- ISA-карта WaveCenter
- Дискета с драйверами Windows 95/NT

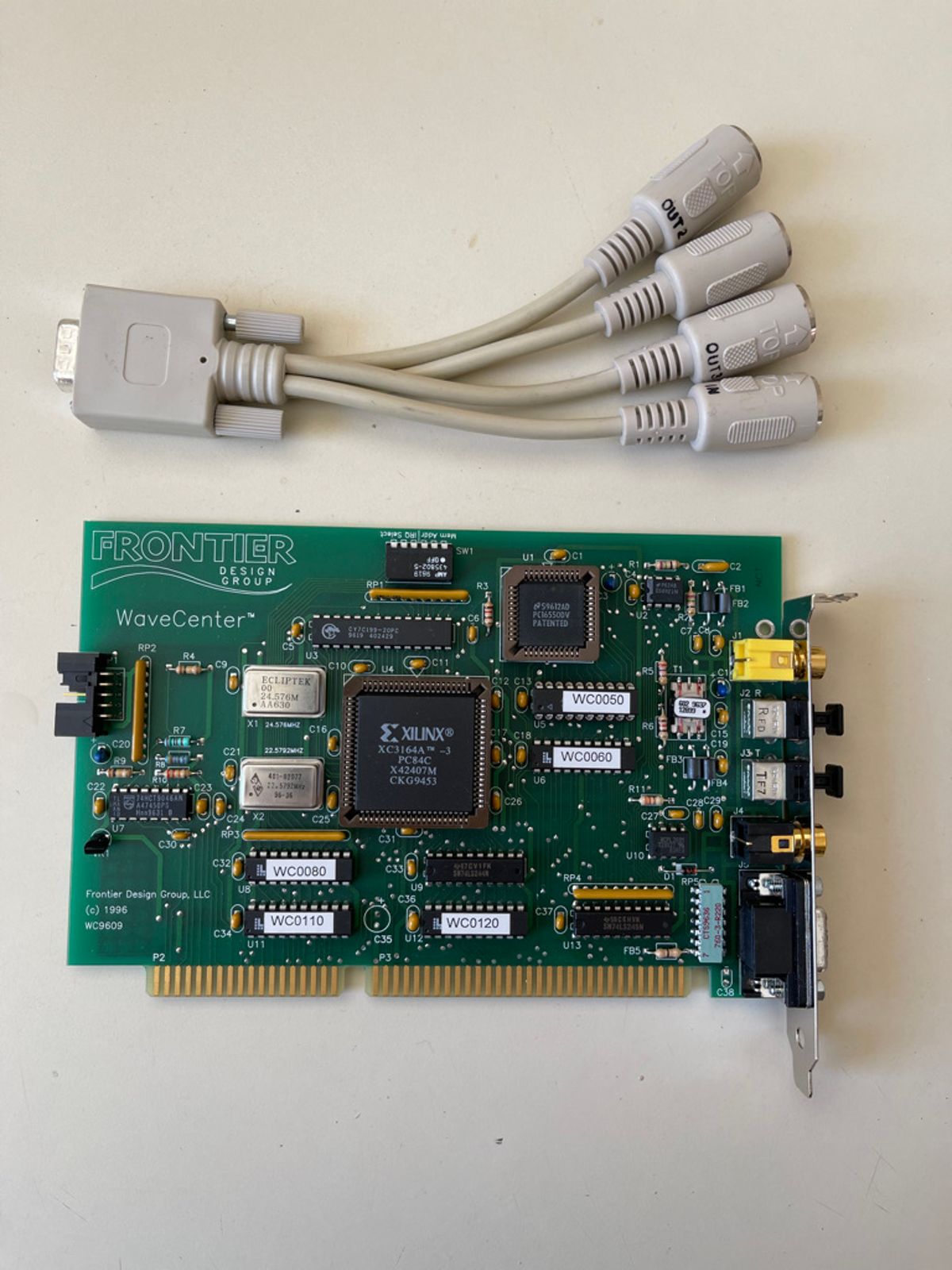

- MIDI переходник (9-pin D-Sub → 4 x DIN-5)
- Кабель для подключения цифрового выхода CD-ROM
- Руководство пользователя (72 страницы)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Многоканальная ISA-карта цифрового ввода-вывода |
| ADAT | 8 in / 8 out (оптический) |
| S/PDIF оптический | 2 in / 2 out (TOSLINK) |
| S/PDIF коаксиальный | 2 in / 2 out (RCA) |
| CD-ROM вход | Внутренний S/PDIF |
| MIDI | 1 in, 3 out (через адаптер) |
| Разрядность | 16, 24 бит |
| Частоты | 44.1, 48 кГц (внутренние), 39-51 кГц (внешние) |
| Макс. каналов вывода | 10 (1 карта) / 20 (2 карты) |
| Ресурсы | 1 IRQ, 16 кБ UMA |
| ОС | Windows 95, NT (бета) |
