Производитель: Gadget Labs
Тип устройства: Профессиональная 4-канальная PCI-звуковая карта
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $315 ($269 introductory)
¶ Обзор

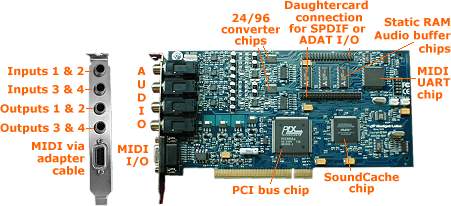

Gadget Labs Wave/424 — это доступная 4-канальная PCI-звуковая карта, входящая в семейство WavePRO. Она предлагает 4 аналоговых входа и 4 выхода на несимметричных разъёмах 1/4" TRS, цифровой интерфейс S/PDIF и MIDI-интерфейс через кабельный адаптер. Карта поддерживает разрядность до 24 бит и частоты дискретизации до 96 кГц, что делало её одним из самых доступных решений для работы с высоким разрешением на момент выхода.
Wave/424 является младшей моделью в линейке WavePRO, куда также входят Wave/824 (8-канальная) и Wave/496 (с цифровыми интерфейсами). Все карты семейства могут синхронизироваться между собой и использовать единые драйверы.
Ключевая особенность: Самая доступная 4-канальная карта с поддержкой 24 бит / 96 кГц на момент выхода, обеспечивающая высокое качество звука по минимальной цене.
Семейство WavePRO: Карты WavePRO могут быть соединены кабелем суперклок-синхронизации (256x clock) для семпл-точной работы всех каналов. Также есть разъём для дочерних плат, добавляющих S/PDIF или ADAT.
¶ Ключевые особенности
- 4 аналоговых входа / 4 выхода: Несимметричные, 1/4" TRS (каждая пара на одном трёхконтактном джеке — требуется переходник "стерео-джек в два моно").
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) — 2 входа / 2 выхода.
- MIDI интерфейс: 1 вход / 1 выход через кабельный адаптер.
- Разрядность: до 24 бит.
- Частоты дискретизации: 11, 22.05, 32, 44.1, 48 кГц (с возможностью обновления до 96 кГц).
- Динамический диапазон: 110/100 дБ, THD+N 0.0035% (A-взвешенный).
- Частотный диапазон: 10 Гц - 20 кГц (+/- 0.2 дБ).
- Уровни: -10 dBV номинально, с переключаемым входным аттенюатором для +4 dBu (программно).
- CD-ROM вход: Внутренний разъём для подключения аудио CD-ROM напрямую к преобразователям карты.
- Масштабирование: Возможность синхронизации нескольких карт WavePRO через кабель суперклок-синхронизации (256x clock).
- Расширяемость: Разъём для дочерних плат (опционально SPDIF или ADAT).
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (несимметричные) на заглушке карты |
| Количество | 4 входа, 4 выхода |
| Конфигурация | Каждая пара на одном стерео-джеке (требуется переходник) |
| Номинальный уровень | -10 dBV |
| Аттенюатор (+4 dBu) | Программно включаемый ("input pad") |
¶ Цифровой интерфейс
| Параметр | Значение |
|---|---|
| Тип | S/PDIF коаксиальный (RCA) |
| Вход/Выход | 2 in / 2 out |
¶ MIDI
| Параметр | Значение |
|---|---|
| Тип разъемов | Через кабельный адаптер |
| Вход/Выход | 1 in, 1 out |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| Разрядность | до 24 бит |
| Oversampling | 128x |
| Динамический диапазон | 110/100 дБ (A-взвешенный) |
| THD+N | 0.0035% (A-взвешенный) |
| Частотный диапазон | 10 Гц - 20 кГц (+/- 0.2 дБ) |
¶ Поддерживаемые частоты дискретизации
11, 22.05, 32, 44.1, 48 кГц (96 кГц после обновления).
¶ Системные требования
¶ Минимальные
- ОС: Windows 98
- Процессор: Pentium II 300 МГц (для теста)
- ОЗУ: 64 МБ
- Слот: PCI
¶ Совместимость с Mac
- Совместима с "бежевыми" моделями Mac G3
- Несовместима с "бело-голубыми" G3 и G4

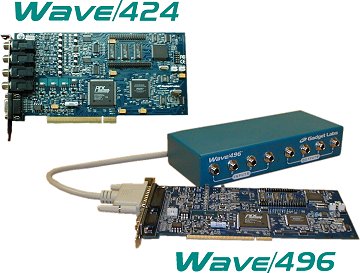

¶ Семейство WavePRO
Wave/424 входит в семейство WavePRO, которое включает:
| Модель | Описание |
|---|---|
| Wave/424 | 4 in / 4 out, базовая модель |
| Wave/824 | 8-канальная карта |
| Wave/496 | С цифровыми интерфейсами |
¶ Общие возможности семейства
- Синхронизация нескольких карт через кабель суперклок-синхронизации (256x clock) для семпл-точной работы.
- Единый драйвер для всех карт семейства.
- Разъём для дочерних плат (опционально S/PDIF или ADAT).
¶ Программное обеспечение
¶ Драйверы
- Единый драйвер для всего семейства WavePRO.
- Поддержка PC и Mac.
¶ Совместимость с ПО
Карта успешно протестирована с:
- Samplitude 2496
- Cakewalk 9
- Steinberg (Cubase)
- Cool Edit Pro SE
- n-Track Studio (с некоторыми оговорками)
- Goldwave
¶ Настройки
- Программное переключение аттенюатора ("input pad") для работы с уровнями +4 dBu.
- Возможность настройки под различные многодорожечные программы (рекомендации в руководстве).
¶ Качество звука
¶ Субъективная оценка
- Воспроизведение: Очень точное, с чистыми высокими и мощными низкими частотами. Звучание DDDrummer (семплер ударных) отличное, от "удара" бочки до "шипения" тарелок.
- CD через внутренний вход: Качество воспроизведения CD через преобразователи Wave/424 outstanding (выдающееся).
- Запись: Акустическая гитара (Gibson Gospel) и вокал (через AKG C1000s) записаны очень точно, с чистотой и выразительностью. Электрогитара с перегруженным усилителем передана с правильной "грязнотой".
¶ Замеры
- Реальные тесты подтвердили заявленные характеристики — очень низкий уровень шума и искажений.
¶ Маркетинговые материалы
"Gadget Labs has been manufacturing soundcards since 1997 and released the Wave/824 in February 1999 - their leap into the 24-bit arena. With the release of the Wave/424, Gadget Labs created the WavePRO product family."
"The interchangeability of WavePRO products is achieved through electronic interconnections and the software driver architecture. First, the base PCI cards can be interconnected with a super-clock-sync cable (256x clock) to achieve sample-locked timing of all the audio channels. This enables multiple WavePRO PCI cards to work together as one; you can upgrade and extend capabilities without being concerned about audio timing drift."
"Gadget Labs is marketing the Wave/424 as a basic entry-level card 24-bit/96kHz capable soundcard. At an introductory price of $269.00, one will not find a lower-priced card that will function at these resolutions."
¶ Цитаты из обзора
"The card was very accurate with very crisp highs and robust lows. I then played DDDrummer - a real-sample drum player - the card sounded very good, even down to the "umph" of the kick drum and up to the shimmer of the chinese cymbal."
"One really cool thing about the Wave/424 is that it has a connector for your CD ROM audio out. Let me tell you, the sound quality through the converters on the Wave/424 was outstanding."
"It sounded very accurate and captured the quality of my guitar very well. The vocals sounded clear and expressive."
"Overall, the Wave/424 provides the least expensive, high-quality entry into the 24/96 playing field. It is a straight-forward PCI audio interface. Its job is simple -- to record and playback digital audio and MIDI sound files at very high fidelity. It does that job very well."
"If you have to have a 24-bit resolution rate, 96kHz sampling rate soundcard and have to spend less than three hundred dollars, this is the only game in town."
¶ Преимущества и недостатки
¶ Плюсы
- Самая доступная 4-канальная карта с 24/96 на момент выхода
- Отличное качество звука (чистые верха, мощный бас)
- Цифровой интерфейс S/PDIF
- MIDI-интерфейс в комплекте
- Внутренний вход для CD-ROM (качественное прослушивание CD)
- Возможность синхронизации нескольких карт WavePRO
- Расширяемость через дочерние платы
- Отличная техническая поддержка от производителя
¶ Минусы
- Несимметричные разъёмы
- Неудобная конфигурация входов/выходов (требуются переходники "стерео-джек в два моно")
- Кабели подключаются прямо к карте (нужно тянуться к задней стенке)
- Ограниченная совместимость с Mac (не работает на бело-голубых G3/G4)
- Поддержка 96 кГц требовала обновления
¶ Комплектация
- PCI-карта Wave/424
- MIDI-адаптер (кабель)
- Руководство пользователя
- Установочная дискета
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная PCI-звуковая карта |
| Аналоговые входы | 4 x 1/4" TRS (несимметричные) |
| Аналоговые выходы | 4 x 1/4" TRS (несимметричные) |
| Цифровой интерфейс | S/PDIF коаксиальный (RCA) in/out |
| MIDI | Вход/выход (через адаптер) |
| Разрядность | 24 бит |
| Частоты | 11 - 96 кГц |
| Динамический диапазон | 110/100 дБ(A) |
| THD+N | 0.0035% |
| CD-ROM вход | Внутренний |
| Масштабирование | До нескольких карт WavePRO |
| ОС | Windows 98, Mac G3 (бежевый) |
