Производитель: Gadget Labs
Тип устройства: Профессиональная модульная PCI-аудиосистема (PCI карта + внешний полурэковый блок)
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $399 ($349 MSRP)
¶ Обзор

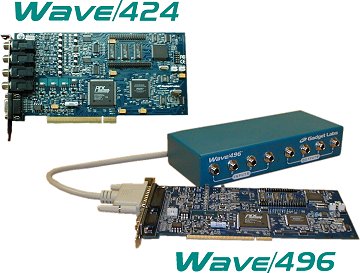

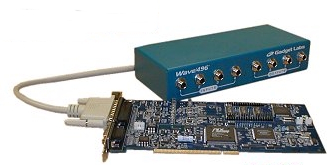

Gadget Labs Wave/496 — это профессиональная модульная аудиосистема, входящая в семейство WavePRO. Она состоит из PCI-карты и внешнего полурэкового коммутационного блока, который содержит 4 симметричных аналоговых входа и 4 выхода с переключаемым уровнем (+4 dBu / -10 dBV). Это решение обеспечивает более высокое качество звука за счёт вынесения аналоговых цепей из корпуса компьютера [citation:1].
Уникальной особенностью Wave/496 является её модульная архитектура. Система имеет разъём для установки дополнительных дочерних плат, которые добавляют цифровые интерфейсы — ADAT Option (8 каналов) или SPDIF Option (2 канала). Это позволяет пользователям конфигурировать систему под свои текущие нужды и легко расширять её в будущем [citation:1].
Ключевая особенность: Единственная в своём классе система с возможностью лёгкого обновления (upgradeability) — можно начать с аналоговой конфигурации и позже добавить цифровые интерфейсы, не меняя основную карту.
Семейство WavePRO: Wave/496, как и другие карты семейства, поддерживает синхронизацию нескольких устройств через кабель суперклок-синхронизации (256x clock) для семпл-точной работы всех каналов без дрейфа [citation:1].
¶ Ключевые особенности
- 4 аналоговых входа / 4 выхода: Симметричные разъёмы 1/4" TRS на внешнем блоке.
- Переключаемые уровни: +4 dBu / -10 dBV (для каждого канала).
- Внешний блок: Полурэковый, с активной электроникой для низкого уровня шума [citation:1].
- Модульная архитектура: Разъём для установки дочерних плат:
- ADAT Option: 8-канальный оптический интерфейс ADAT, Word Clock I/O (BNC), 16/20/24 бит, 44.1/48 кГц.
- SPDIF Option: 2-канальный интерфейс S/PDIF (электрический RCA и оптический), 16/24 бит, 32/44.1/48 кГц.
- MIDI интерфейс: Встроенный, для подключения синтезаторов и MIDI-оборудования [citation:1].
- Синхронизация: Разъём для кабеля суперклок-синхронизации (256x clock) для объединения нескольких карт WavePRO [citation:1].
- Поддержка 24 бит / 96 кГц: Высокое разрешение для профессиональной записи [citation:1].
- Совместимость с Mac: Полная поддержка всех моделей G3 и G4.
¶ Технические характеристики
¶ Аналоговые входы/выходы (внешний блок)
| Параметр | Значение |
|---|---|
| Тип разъемов | 4 x 1/4" TRS (симметричные) |
| Количество | 4 входа, 4 выхода |
| Номинальные уровни | Переключаемые +4 dBu / -10 dBV |
| Электроника | Активная, для низкого уровня шума [citation:1] |
¶ Дочерняя плата ADAT Option
| Параметр | Значение |
|---|---|
| Тип интерфейса | ADAT оптический (8 каналов) |
| Word Clock | Вход и выход (BNC) |
| Разрядность | 16, 20, 24 бит |
| Частоты дискретизации | 44.1, 48 кГц |
| Режим | Полный дуплекс |
| Синхронизация | От цифрового входа |
¶ Дочерняя плата SPDIF Option
| Параметр | Значение |
|---|---|
| Тип интерфейса | S/PDIF (2 канала) |
| Электрический | RCA (коаксиальный) |
| Оптический | TOSLINK |
| Разрядность | 16, 24 бит |
| Частоты дискретизации | 32, 44.1, 48 кГц |
| Режим | Полный дуплекс |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98/NT4/2000, Mac OS 8/9 [citation:1]
- Слот: PCI
¶ Драйверы
| Платформа | Драйверы |
|---|---|
| Windows | MME, ASIO 2 [citation:1] |
| Mac (OS 8/9) | ASIO, OMS [citation:1] |
| Windows NT/2000 | В разработке |
¶ Семейство WavePRO и модульность
¶ Концепция WavePRO
Семейство WavePRO от Gadget Labs построено на идее модульности и расширяемости [citation:1]. Все устройства семейства могут:
- Синхронизироваться через кабель суперклок-синхронизации (256x clock) для семпл-точной работы без дрейфа.
- Работать как единое целое — несколько карт WavePRO ведут себя как одно устройство с общим тактированием.
- Расширяться через дочерние платы, добавляющие новые интерфейсы.
¶ Модульность Wave/496
Wave/496 является воплощением этой концепции. Пользователь может:
- Начать с базовой аналоговой системы (4 in/4 out).
- Позже добавить ADAT Option для подключения к 8-канальному цифровому оборудованию.
- Или добавить SPDIF Option для работы с DAT, CD-рекордерами и другим стереооборудованием.
- В будущем комбинировать несколько Wave/496 для увеличения количества каналов.
¶ Маркетинговые материалы
"The Wave/496 is the only product in its class that protects your gear investment with easy upgrades. For example, if you need more audio recording channels or connection to an ADAT-based recorder or mixer, you can mix and match components to fit your current and future audio requirements." — Rob Ranck, президент Gadget Labs [citation:1]
"Comprised of a PCI audio card, interface patch box, and software drivers, the Wave/496 supports 24-bit, 96 kHz digital audio and integrates easily with popular analog and digital studio equipment." [citation:1]
¶ Преимущества и недостатки
¶ Плюсы
- Модульная архитектура с возможностью расширения
- Внешний блок с симметричными входами/выходами
- Переключаемые уровни (+4/-10)
- Высокое качество звука (24 бит / 96 кГц)
- Возможность добавления ADAT или S/PDIF через дочерние платы
- Синхронизация нескольких устройств WavePRO
- Полная совместимость с Mac G3/G4
- MIDI интерфейс встроен
¶ Минусы
- Дочерние платы приобретаются отдельно
- Поддержка Windows NT/2000 только в разработке (на момент релиза)
- ADAT Option ограничена 48 кГц
¶ Комплектация
- PCI-карта Wave/496
- Внешний полурэковый коммутационный блок
- Соединительный кабель
- MIDI-адаптер (кабель)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Модульная PCI-аудиосистема с внешним блоком |
| Аналоговые входы | 4 x 1/4" TRS (симметричные) |
| Аналоговые выходы | 4 x 1/4" TRS (симметричные) |
| Уровни | +4 dBu / -10 dBV (переключаемые) |
| ADAT Option | 8 каналов, 24 бит, 44.1/48 кГц, Word Clock BNC |
| SPDIF Option | 2 канала (RCA + оптический), 24 бит, 32-48 кГц |
| MIDI | Вход/выход (через адаптер) |
| Разрядность | 24 бит |
| Частоты | до 96 кГц |
| Синхронизация | 256x super-clock (между несколькими WavePRO) |
| ОС | Windows 95/98/NT4/2000, Mac OS 8/9 |
