Производитель: Gadget Labs
Тип устройства: Профессиональная 8-канальная PCI-аудиосистема (PCI карта + внешний рэковый блок)
Год выпуска: 1998
Разрядность: 24 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $750 (£489)
¶ Обзор

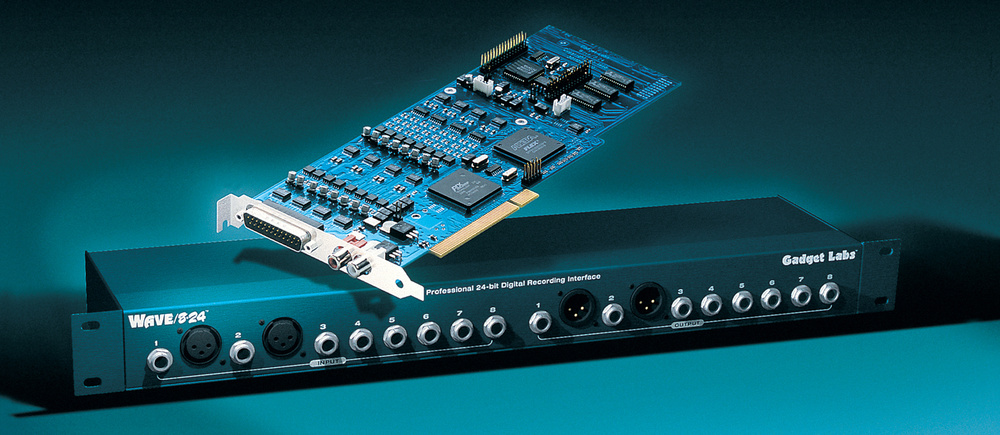

Gadget Labs Wave/824 — это профессиональная 8-канальная PCI-аудиосистема, ставшая одной из первых доступных карт, предлагающих 8 входов и 8 выходов с 24-битными преобразователями по цене ниже $800. Система состоит из PCI-карты и внешнего рэкового блока 1U, соединяемых кабелем.
Wave/824 использует 24-битные преобразователи Crystal Semiconductors (те же, что и в цифровом микшере Mackie D8b) и предлагает полнодуплексную работу на всех каналах. Карта имеет симметричные входы/выходы на джеках (каналы 1-2 дополнительно оснащены XLR), MIDI-интерфейс и возможность установки опциональной дочерней платы с S/PDIF.
Ключевая особенность: Восемь полноценных 24-битных каналов ввода/вывода по цене, значительно ниже конкурентов, что сделало систему прорывом на рынке многоканальных решений.
SoundCache: Собственная технология Gadget Labs — специальный чип с высокоскоростной статической RAM на карте, управляющий потоком данных и менее подверженный сбоям от видеокарт, чем обычные DSP.
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Разъёмы 1/4" TRS (симметричные/несимметричные) на внешнем блоке.
- Каналы 1 и 2: дополнительные разъёмы XLR (вход и выход).
- Преобразователи: Crystal CS5360 (АЦП), Crystal CS4390 (ЦАП), 24 бит, 128x oversampling.
- Поддержка частот: 11.025, 16, 22.05, 24, 32, 44.1, 48 кГц.
- Разрядность записи: 8, 16, 24 бит (при 16-бит записи используется дизеринг).
- Динамический диапазон: 105 дБ (АЦП), 106 дБ (ЦАП) A-взвешенный.
- Частотный диапазон: 10 Гц - 20 кГц (+/- 0.1 дБ).
- Переключаемые уровни: Индивидуально для каждого канала -10 dBV / +4 dBu.
- MIDI интерфейс: Вход и выход на задней панели блока (буферизованный 16550 UART).
- Опциональная дочерняя плата: S/PDIF (RCA) с поддержкой 24 бит, 32/44.1/48 кГц.
- Масштабирование: До 3 карт Wave/824 в одной системе с синхронизацией.
- SoundCache: Собственный чип с буферной памятью для стабильной работы.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS (симметричные/несимметричные) |
| Дополнительно | Каналы 1-2: XLR вход и выход |
| Схема | "Active balanced" (нет потери уровня при несимметричном подключении) |
| Номинальные уровни | Индивидуально переключаемые -10 dBV / +4 dBu |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Модель | Crystal CS5360 | Crystal CS4390 |
| Разрядность | 24 бит | 24 бит |
| Oversampling | 128x | 128x |
| Динамический диапазон | 105 дБ (A-взвешенный) | 106 дБ (A-взвешенный) |
| Внутренний тракт | 24 бит | 24 бит |
¶ Цифровой интерфейс (опциональная дочерняя плата S/PDIF)
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (на заглушке PCI-карты) |
| Вход/Выход | 2 in / 2 out (полный дуплекс) |
| Разрядность | 24 бит |
| Частоты дискретизации | 32, 44.1, 48 кГц |
| Режимы | Consumer / Professional |
¶ MIDI
| Параметр | Значение |
|---|---|
| Вход/Выход | 1 in / 1 out |
| Буферизация | 16550 UART |
¶ Поддерживаемые частоты дискретизации (аналог)
11.025, 16, 22.05, 24, 32, 44.1, 48 кГц.
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -93.3 dB |
| 24 бит / 44.1 кГц | -104.9 dB |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium MMX 166 МГц
- ОС: Windows 95/98, Windows NT 4
- Слот: PCI
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows 95/98 | MME, ASIO (версия 2.02+) |
| Windows NT 4 | MME (без S/PDIF в версии 1.03) |
| Mac | Обещаны (бета-тестирование на момент обзора) |
¶ Аппаратная реализация

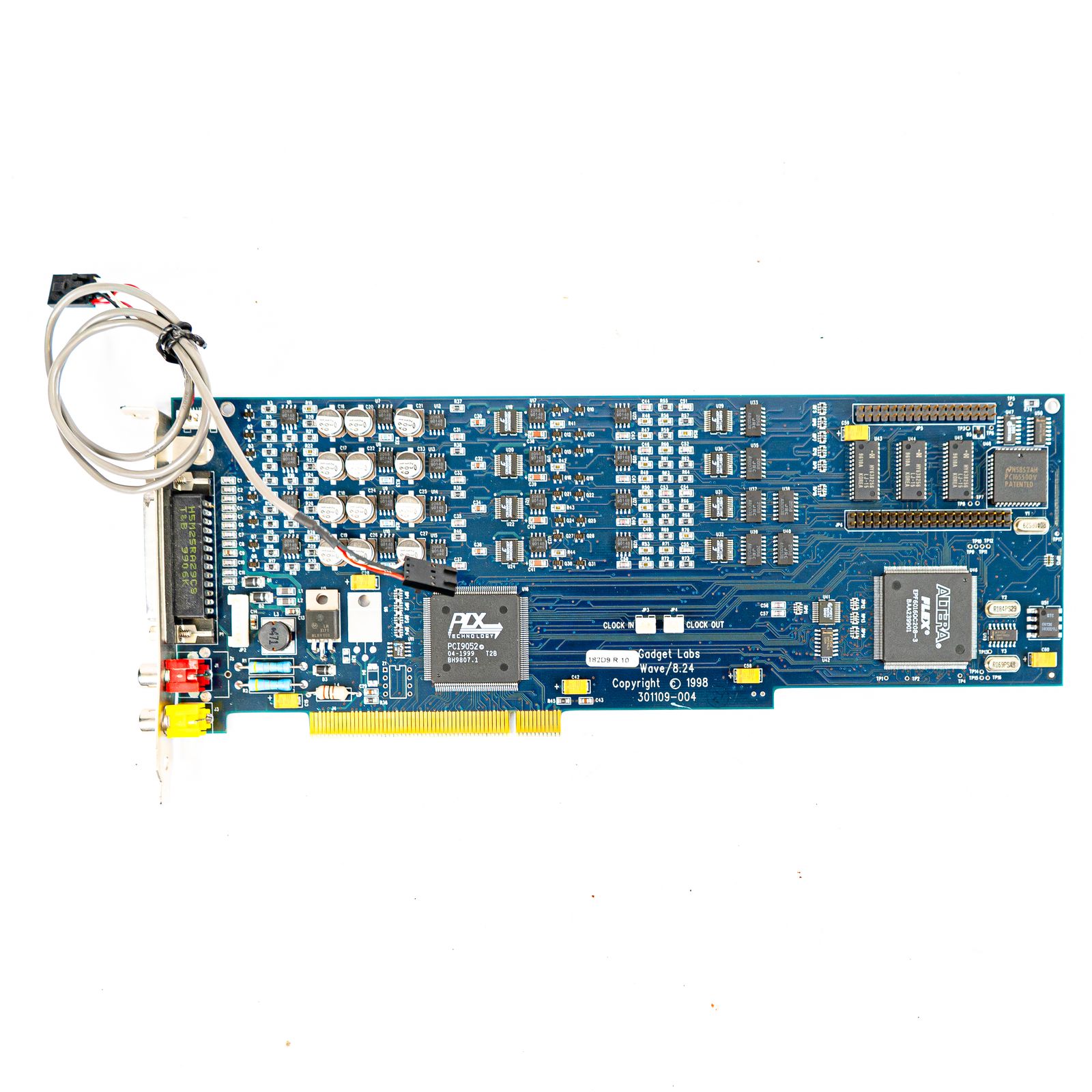

¶ PCI-карта
- Размер: 11 дюймов (~28 см) — длиннее многих карт.
- Разъемы на заглушке: 25-контактный D-Sub (для блока), 2 x RCA (для опционального S/PDIF).
- Внутренние разъемы:
- CD audio I/P (4-pin) — аналоговый вход для CD-ROM, маршрутизируется на каналы 7-8.
- Clock In / Clock Out (2-pin) — для синхронизации нескольких карт.
¶ Внешний рэковый блок (1U)

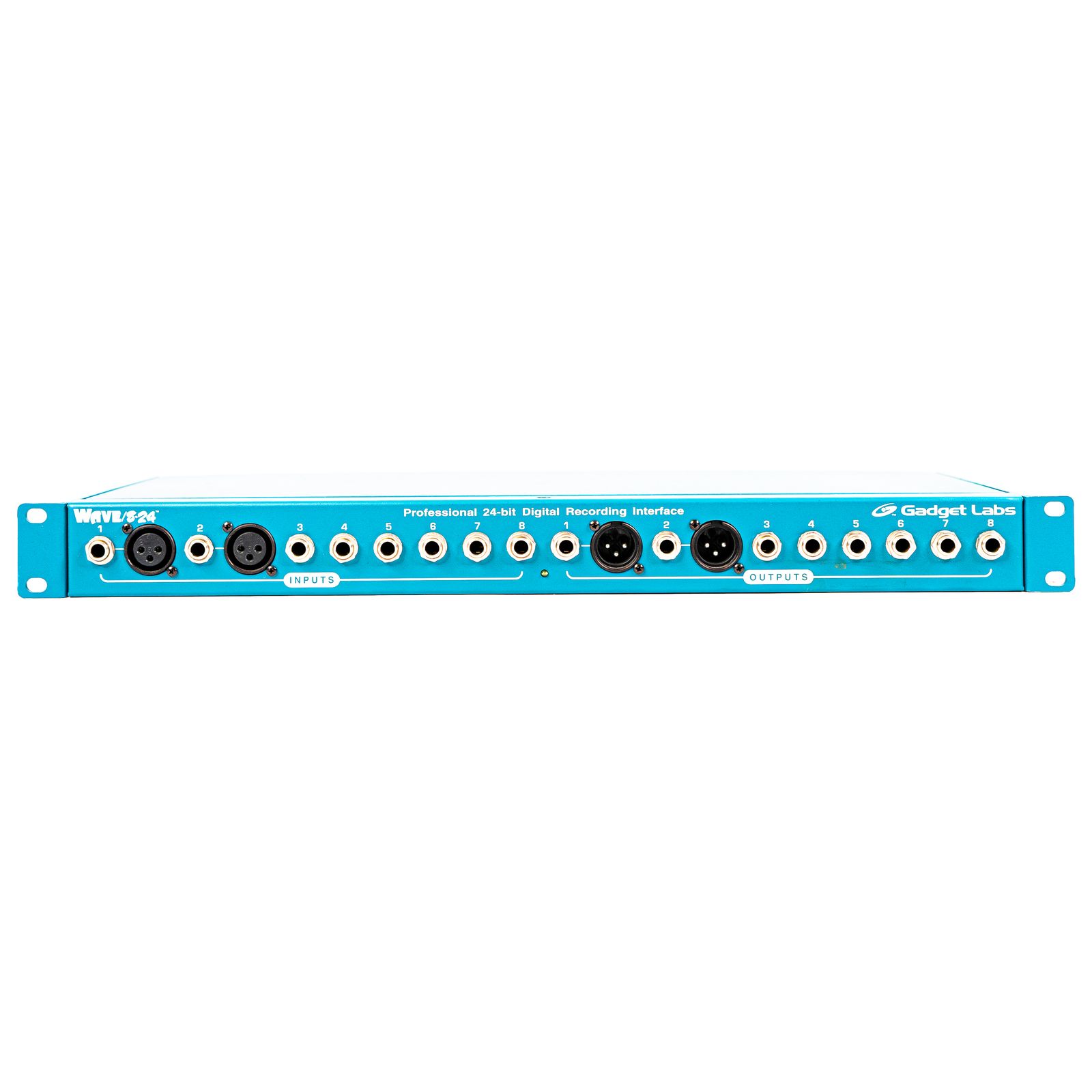

- Передняя панель: 8 входов, 8 выходов (1/4" TRS), зелёный LED питания.

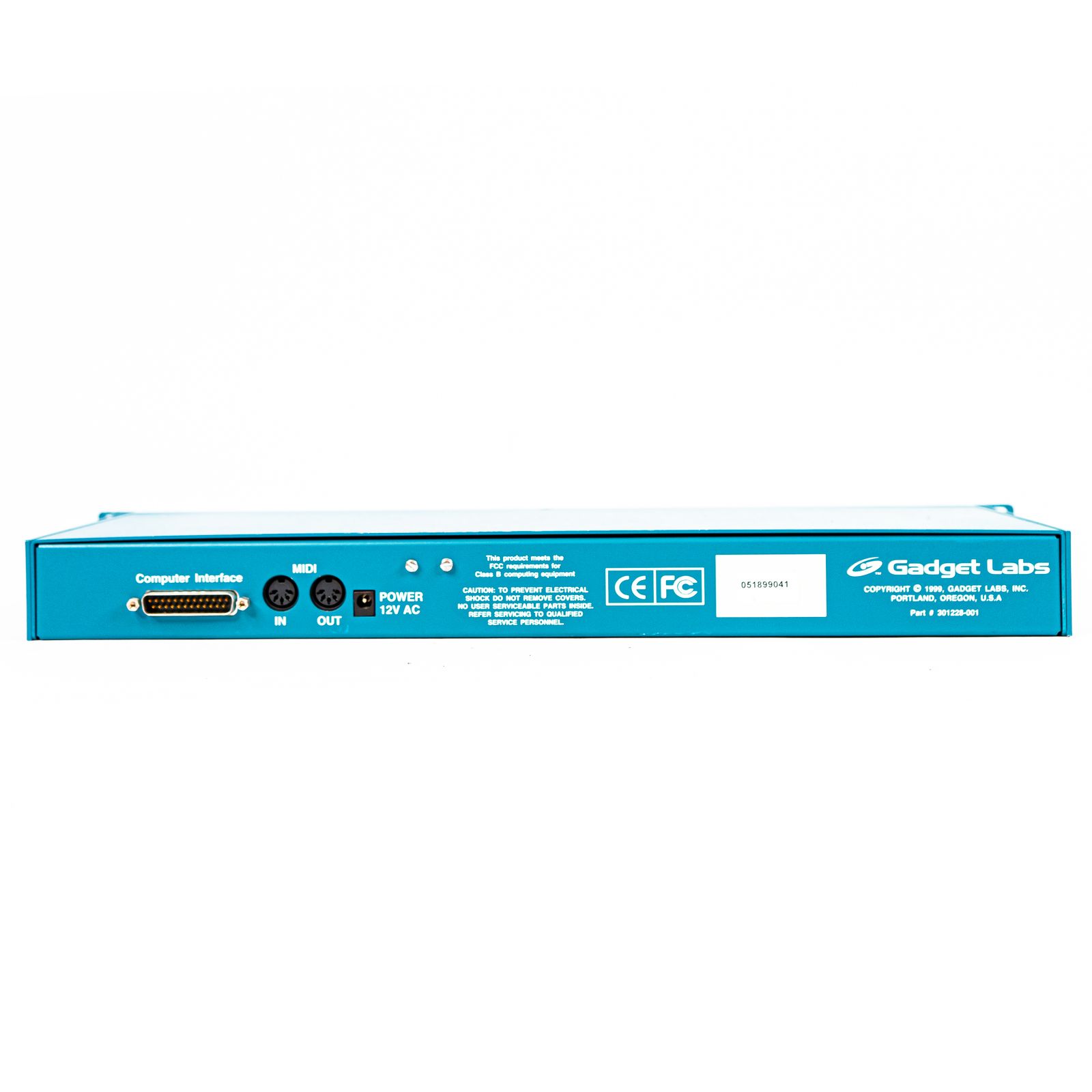

- Задняя панель:
- 25-контактный D-Sub для подключения к карте (кабель 2 м в комплекте).
- MIDI In, MIDI Out.
- Разъём для внешнего блока питания 12V AC.
¶ Технология SoundCache
Специальный чип на карте с высокоскоростной статической RAM, который управляет потоком данных и менее подвержен сбоям от видеокарт, чем обычные DSP.

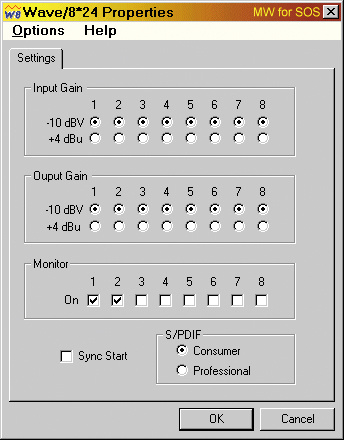

¶ Программное обеспечение (Control Panel)
Панель управления Wave/824 предоставляет:
- Input Gain: Индивидуальное переключение -10 dBV / +4 dBu для каждого входа.
- Output Gain: Индивидуальное переключение -10 dBV / +4 dBu для каждого выхода.
- Monitor Switch: Для каждого входа — направляет сигнал напрямую на соответствующий выход (нулевая задержка), отключая нормальное воспроизведение.
- Sync Start: Обеспечивает точную синхронизацию всех 8 каналов при записи/воспроизведении (отключается для работы нескольких приложений одновременно).
- S/PDIF (с опциональной платой): Выбор Consumer / Professional режима.

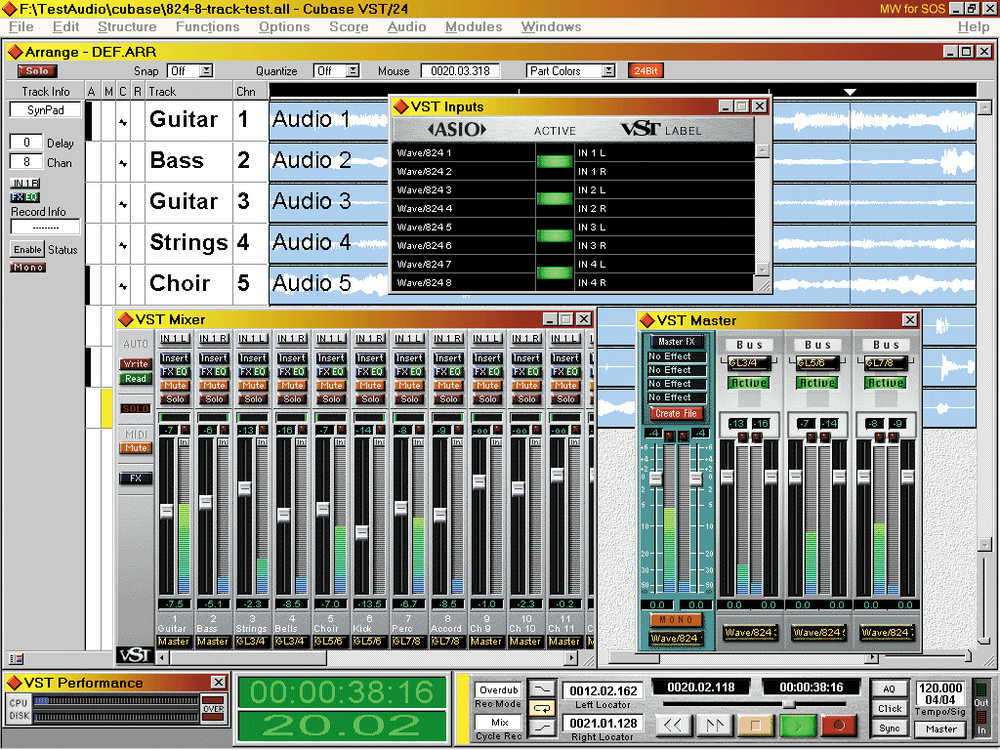

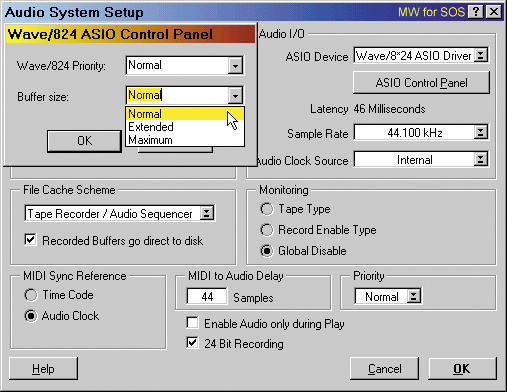

¶ ASIO драйверы
- Задержка: 46 мс (Normal), 93 мс (Extended), 139 мс (Maximum).
- Возможность изменения приоритета (Normal, High, Highest).
¶ Качество звука
¶ Субъективная оценка
- Отличное звучание с глубокими низами и чистыми верхами.
- В слепых тестах с 16-битным материалом Wave/824 неотличима от Event Gina.
- При 24-битном материале — очень низкий уровень фонового шума, значительно тише, чем у 16-битных карт.
¶ Измерения
- 16-бит шум: -93.3 dB (на уровне лучших карт того времени).
- 24-бит шум: -104.9 dB (отлично).
¶ Проблемы и обновления
¶ На момент обзора
- Wavelab 2.02: Проблема с 24-бит записью (исправлена в драйвере 2.03).
- Double-triggering: Краткое повторение начала файлов (исправлено в драйвере 2.04).
- S/PDIF I/O: Проблемы с воспроизведением в Wavelab/Sound Forge, отсутствие побитовой точности, невозможность слейв-режима.
- Отсутствие DirectSound для низкозадержанных софтовых синтезаторов.
¶ Обратная связь
Gadget Labs продемонстрировала отличную скорость реакции на баги — обновления выходили в течение 24 часов после сообщений.
¶ Маркетинговые материалы
"The facility to record at 24‑bit resolution is now a big selling point in upmarket digital products, but most consumer soundcards are still 16‑bit, while the majority of budget cards designed primarily for musicians now have 20‑bit converters. So, the Wave/8•24 from Gadget Labs has certainly created a lot of interest, partly due to the fact that its 24‑bit converters are identical to those used in the Mackie D8b digital 8‑buss mixer."
"At £489 including VAT for an 8‑in/8‑out soundcard featuring a 1U rackmounting breakout box, this is certainly a bargain. In fact, it's been hard to find any soundcards at this price point with 24‑bit converters until very recently."
"Throughout this review I've stressed how straightforward the Wave/8•24 is to use. If you want gimmicks, look elsewhere, but if you want a no‑nonsense soundcard capable of high‑quality audio performance at a bargain price, this is it. Highly recommended!"
¶ Цитаты из обзора (Sound On Sound)
"My first impressions were good. The turquoise enamelled rack casing looks attractive but rugged, and each and every socket is clearly marked in contrasting white lettering, making it easy to see what's connected where, even from a distance."
"The Wave/8•24 sounded great, with a deep bottom end and crisp and extended highs."
"You can't really complain about a card that offers eight inputs and eight outputs and a full 24‑bit signal path for under £500."
"There do seem to be some initial teething troubles with driver software, but I was impressed with the speed at which Gadget Labs responded to my reports, and based on this I expect these bugs to disappear fairly rapidly."
¶ Преимущества и недостатки
¶ Плюсы
- 8 входов и 8 выходов с 24-битными преобразователями по доступной цене
- Симметричные входы/выходы (XLR на каналах 1-2)
- Отличное качество звука и низкий уровень шума
- Простая установка и интуитивное ПО
- Масштабирование до 3 карт (24 канала)
- Технология SoundCache для стабильной работы
- Отличная техподдержка и быстрые обновления
¶ Минусы
- Максимальная частота 48 кГц (нет 96 кГц)
- Проблемы с S/PDIF на момент релиза
- Длинная PCI-карта (11 дюймов) — может не поместиться в некоторые корпуса
- Внешний блок питания (wall-wart)
- Нет мониторинга S/PDIF входа
- Отсутствие DirectSound на момент релиза

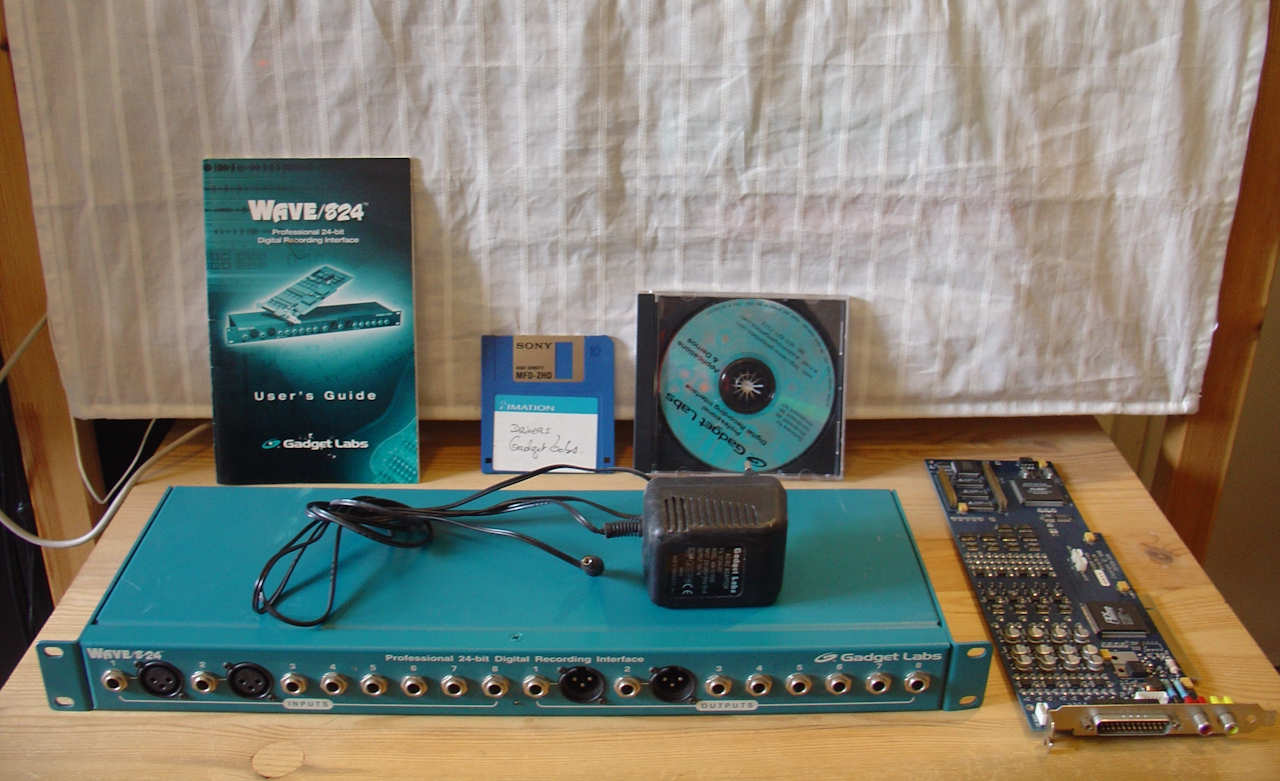

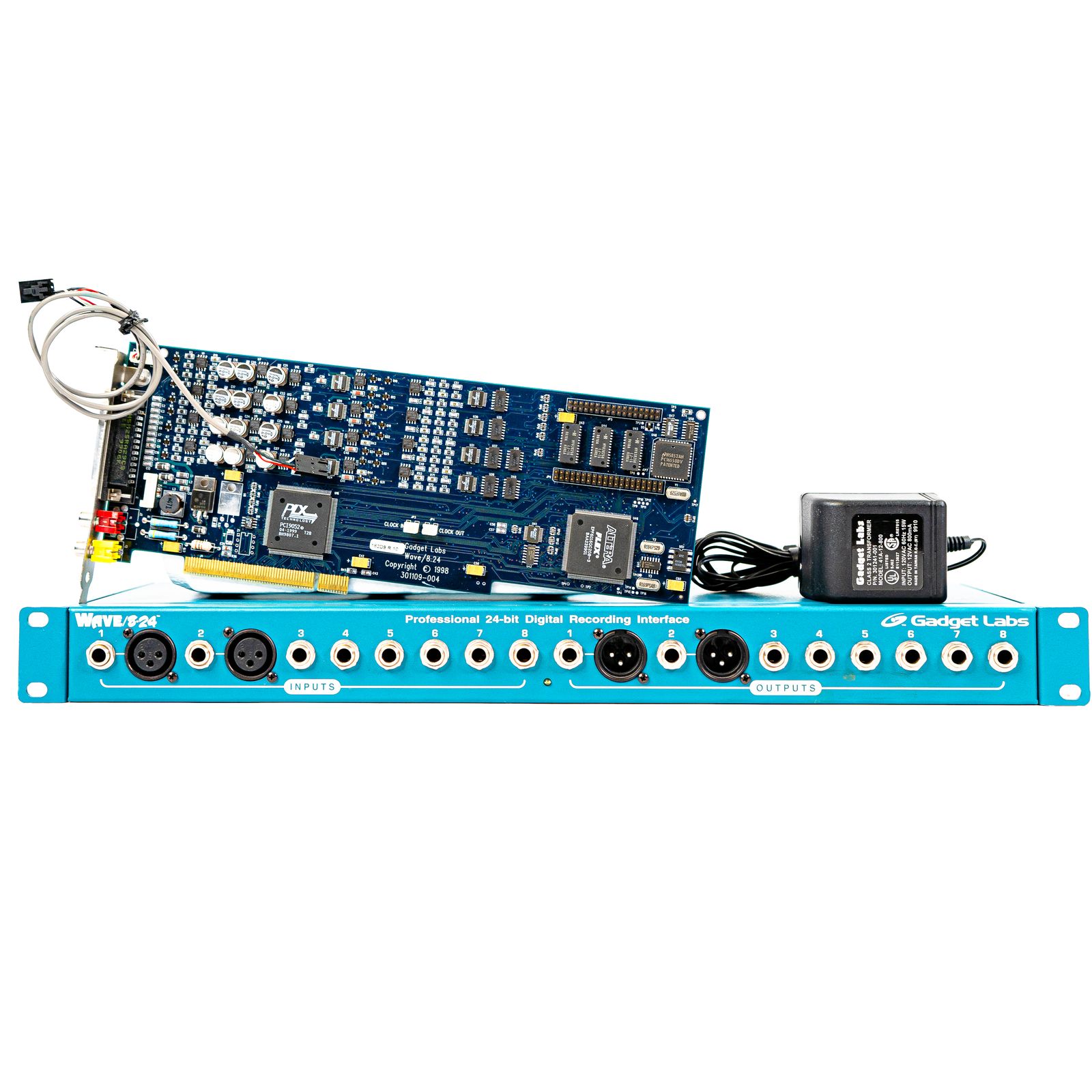

¶ Комплектация
- PCI-карта Wave/824
- Внешний рэковый блок 1U
- Соединительный кабель (2 м)
- Внешний блок питания 12V AC
- Драйверы на дискете
- Cool Edit Pro SE
- Демо-версии WaveWARM и WaveZIP
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная PCI-аудиосистема с внешним блоком |
| Аналоговые входы | 8 x 1/4" TRS (1-2 дополнительно XLR) |
| Аналоговые выходы | 8 x 1/4" TRS (1-2 дополнительно XLR) |
| Уровни | Переключаемые -10 dBV / +4 dBu (индивидуально) |
| Опционально | S/PDIF дочерняя плата (RCA, 24 бит, 32-48 кГц) |
| MIDI | Вход, выход |
| АЦП | Crystal CS5360 (24 бит, 128x oversampling, 105 дБ) |
| ЦАП | Crystal CS4390 (24 бит, 128x oversampling, 106 дБ) |
| Разрядность | 8, 16, 24 бит |
| Частоты | 11.025 - 48 кГц |
| Масштабирование | До 3 карт |
| ОС | Windows 95/98/NT4, Mac (в разработке) |
