Производитель: Guillemot
Тип устройства: Многоканальная звуковая система (PCI карта + рэковый блок) со встроенным синтезатором-сэмплером
Год выпуска: 1999
Разрядность: 20 бит (АЦП/ЦАП)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI 2.1
Цена на момент релиза: $399 (£250)
¶ Обзор
Guillemot Maxi Studio ISIS (Interactive Sound Integration System) — это уникальная многоканальная звуковая система, которая выходит далеко за рамки обычной звуковой карты. Она представляет собой полноценную студию в коробке, объединяя 8-входовой/4-выходовой аудиоинтерфейс с внешним рэковым блоком, 20-битными преобразователями, цифровыми интерфейсами S/PDIF и, что самое главное, полноценный 64-голосный синтезатор-сэмплер с 4 МБ оперативной памяти (расширяемой до 36 МБ), процессором эффектов Dream и богатейшим комплектом программного обеспечения, включая специальную версию секвенсора Logic Audio Pro ISIS.
Система была разработана для музыкантов, делающих первые шаги в мире компьютерной записи, но предлагала возможности, которые могли заинтересовать и более опытных пользователей, особенно учитывая её цену и интеграцию синтезатора и многоканальной записи.
Ключевая особенность: Интегрированный 64-голосный синтезатор-сэмплер с 4-36 МБ RAM и процессором эффектов Dream, работающий на самой карте и освобождающий CPU компьютера.
Комплексное решение: ISIS поставлялась с огромным комплектом ПО, включая полнофункциональную версию секвенсора Logic Audio Pro ISIS, звуковой редактор Cool Edit Pro SE, программу для создания лупов Acid DJ и многое другое — всё, чтобы начать работу сразу после установки.
¶ Ключевые особенности
¶ Аудио интерфейс
- 8 аналоговых входов / 4 выхода: Несимметричные, линейные, 1/4" джек на внешнем рэковом блоке.
- Преобразователи: 20-бит АЦП/ЦАП.
- Цифровые интерфейсы:
- Оптический S/PDIF (TOSLINK)
- Коаксиальный S/PDIF (RCA)
- Частоты: 32, 44.1, 48 кГц
- Синхронизация от внешнего цифрового сигнала
- Разъёмы на PCI-карте:
- Микрофонный вход (миниджек)
- Линейный стерео вход/выход (миниджек)
- Выход на 4 акустические системы (для surround)
- Разъём джойстик/MIDI
¶ Синтезатор-семплер
- 64-голосная полифония.
- Совместимость: General MIDI / GS.
- Память: 4 МБ RAM в базе (лицензирована у Roland), расширяется до 36 МБ с помощью SIMM-модулей.
- Архитектура: 2 LFO, 3 генератора огибающих, фильтр с резонансом.
- Возможности сэмплирования: Загрузка WAV-файлов, создание инструментов с разбиением по клавиатуре (keyboard splits), наложение слоёв (layering).
¶ Процессор эффектов (DSP Dream)
- Алгоритмы: ревербератор, хорус, задержка, сдвиг высоты тона (pitch shift), 4-полосный параграфический эквалайзер.
- Полная редактируемость параметров.
- Также отвечает за 3D-звук в играх (A3D, DirectSound, DirectSound 3D) на двух или четырёх колонках.
¶ MIDI
- 3 разъёма на рэковом блоке: In, Out, Thru.
- Дополнительные 16 MIDI-каналов для управления внешними устройствами (помимо встроенного синтезатора).
- Совместимость с MPU-401.
¶ Совместимость
- Windows Plug & Play
- Sound Blaster, Adlib
- Поддержка DOS-игр
¶ Технические характеристики
¶ Аналоговые входы/выходы (рэковый блок)
| Тип | Количество | Разъём | Уровень |
|---|---|---|---|
| Входы | 8 | 1/4" TS (несимметричные) | Линейный |
| Выходы | 4 | 1/4" TS (несимметричные) | Линейный |
¶ Цифровые интерфейсы (рэковый блок)
| Интерфейс | Вход | Выход |
|---|---|---|
| Оптический S/PDIF | TOSLINK | TOSLINK |
| Коаксиальный S/PDIF | RCA | RCA |
| Частоты | 32, 44.1, 48 кГц | 32, 44.1, 48 кГц |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 20 бит | 20 бит |
¶ Синтезатор
| Параметр | Значение |
|---|---|
| Полифония | 64 голоса |
| Совместимость | GM/GS |
| Базовая RAM | 4 МБ (семплы Roland) |
| Макс. RAM | 36 МБ (с SIMM-модулем) |
| Синтез | Семплерный с LFO, EG, фильтром |
¶ Эффекты (DSP Dream)
| Тип | Параметры |
|---|---|
| Ревербератор | Да |
| Хорус | Да |
| Задержка (Delay) | Да |
| Pitch Shift | Да |
| Эквалайзер | 4-полосный параграфический |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium 133 МГц
- ОЗУ: 16 МБ (32 МБ рекомендуется)
- Слот: PCI 2.1
- ОС: Windows 95/98
¶ Рекомендованные (для Logic Audio Pro ISIS)
- Процессор: Pentium 200 МГц
- ОЗУ: 64 МБ
¶ Программное обеспечение (богатейший комплект)
¶ Основные приложения от Guillemot
| Программа | Назначение |
|---|---|
| Media Station | Панель управления мультимедийными функциями |

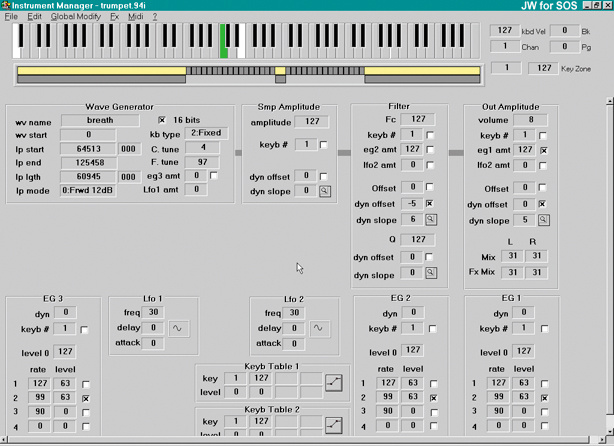

| Instrument Manager | Создание инструментов из WAV-файлов (сэмплирование) |
| Soundbank Manager | Управление банками инструментов (до 128 x 128 патчей) |
| Console 8/4 | Панель управления уровнями входов/выходов и мониторингом |
¶ Профессиональное ПО (полные или специальные версии)
| Программа | Назначение |
|---|---|
| Logic Audio Pro ISIS | Профессиональный аудио/MIDI секвенсор (версия, близкая к Logic Audio Silver) |
| Cool Edit Pro SE | Многодорожечный звуковой редактор |
| Acid DJ | Создание музыки на основе лупов (версия Sonic Foundry Acid) |
| Ditto DJ XP | Программа для прожига CD |
¶ Демо-версии
- Steinberg Cubase Score VST
- Propellerhead Rebirth
- Steinberg Wavelab
- Cakewalk Pro Audio 8
¶ Дополнительно
- Библиотеки звуков
¶ Режимы работы (Software Control)
Установленное ПО позволяет переключать карту между двумя основными режимами через иконку в системном трее:
¶ 1. Multimedia Mode
- Предназначен для игр и общего использования.
- Доступны: основные MIDI/аудио функции, surround-звук, эквалайзер, DSP-эффекты (реверб, хорус).
- Недоступен рэковый блок.

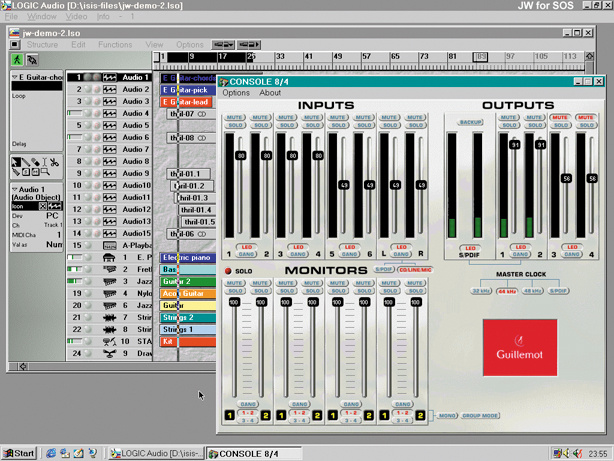

¶ 2. Console 8/4 Mode
- Предназначен для многодорожечной записи.
- Даёт полный контроль над рэковым блоком (8 входов, 4 выхода).
- Отключает surround, EQ и DSP-эффекты (которые в этом режиме обычно берёт на себя CPU и секвенсор).
¶ Качество звука
¶ Субъективная оценка
- MIDI-синтезатор: GM/GS набор звуков добротный, но не выдающийся. Уступает старому Roland Sound Canvas.
- Аудио (АЦП/ЦАП): Значительное улучшение по сравнению с более ранними картами Guillemot. На нормальных уровнях звучание чистое.
- Сравнение с Yamaha DSP Factory: Уровень шума ISIS был примерно на 6 дБ выше и менее стабилен, что объясняется разницей в цене и качестве компонентов.
¶ Маркетинговые материалы
"The ISIS (Interactive Sound Integration System) package consists of a combination of both hardware and software. Indeed, if you own a PC with a reasonable specification and a MIDI keyboard, the ISIS system contains all you need to start work on those MIDI and audio‑based compositions."
"At this price, the box is one of the main features that makes the ISIS stand out from the crowd. It features a combination of eight analogue inputs and four analogue outputs, all on unbalanced quarter‑inch line‑level jacks. Both the A‑D and D‑A converters are 20‑bit."
"The software bundle is also quite impressive. As well as the necessary drivers, Guillemot provide a suite of utilities to control the hardware and configure the sounds held within the onboard RAM. Also included are Logic Audio Pro ISIS, Cool Edit Pro SE and Sonic Foundry's Acid DJ."
¶ Цитаты из обзора (Sound On Sound)
"The advertising claims that the card and its bundled components form the basis of a 'professional‑quality studio'. At a price that leaves you with change from £250, this is an impressive claim."
"On the test PC, the card passed this stage with flying colours. The version of Logic Audio Pro ISIS ran without a problem. I was able to play back 16 channels of audio alongside a MIDI arrangement without the system breaking into a sweat, even using many of Logic's CPU‑based effects."
"Subjectively, the sound quality seemed good and was certainly a considerable improvement over the company's original MAXI Home Studio 64 card."
"Given the very respectable figures quoted by Martin Walker for the DSP Factory in his article on 24‑bit recording and the considerable price difference between the two units, the analogue audio performance of the ISIS is still very creditable."
"So who should be adding the ISIS to their shopping lists? If all you have at present is a well‑specified PC, a MIDI keyboard and a desire to dip your toe into the (sometimes) murky waters of PC hard disk recording, then the combination of MIDI synthesis, good quality multi‑channel audio input/output and a bundle of (almost) all the software you would need to get you started is a very attractive one."
¶ Преимущества и недостатки
¶ Плюсы
- Интегрированный 64-голосный синтезатор-сэмплер с расширяемой памятью
- 8 аналоговых входов (многоканальная запись)
- Внешний рэковый блок с цифровыми интерфейсами (S/PDIF)
- Процессор эффектов Dream на борту
- Богатейший комплект ПО, включая Logic Audio Pro ISIS
- Хорошее соотношение цена/возможности
- Хорошая производительность на тестовой системе
¶ Минусы
- 20-бит преобразователи (не 24 бит)
- Более высокий уровень шума по сравнению с более дорогими картами
- Отсутствие поддержки 96 кГц
- Некоторая "сырость" программ Instrument/Soundbank Manager (отсутствие длинных имён файлов)
- Документация с несовершенным переводом
- Для использования синтезатора на полную мощность требуется глубокое изучение

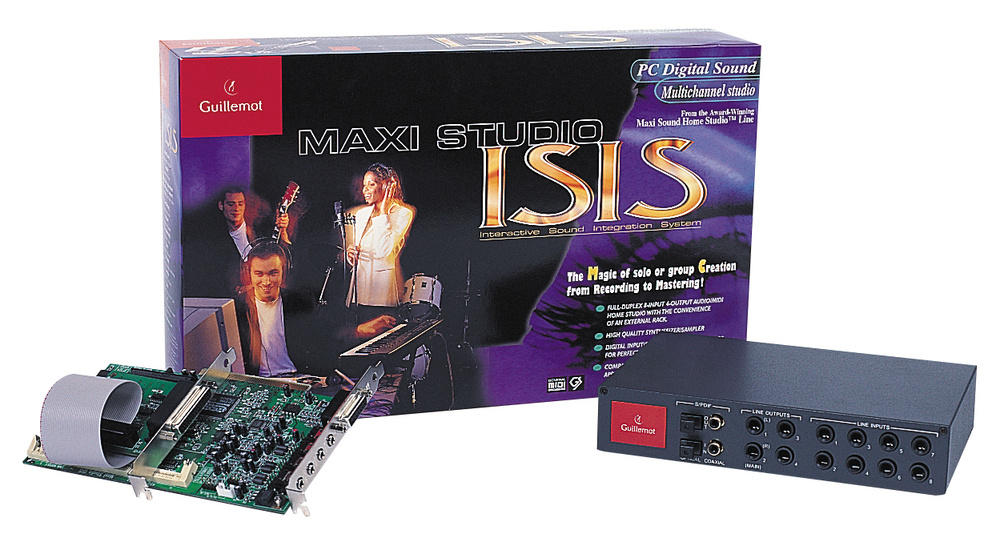

¶ Комплектация
- PCI-карта ISIS
- Дочерняя плата для подключения к рэковому блоку
- Внешний рэковый блок с 8 входами, 4 выходами и S/PDIF
- Соединительный кабель (~2 м)
- Драйверы на CD и дискете
- Logic Audio Pro ISIS
- Cool Edit Pro SE
- Acid DJ
- Ditto DJ XP
- Демо-версии Cubase, Rebirth, Wavelab, Cakewalk
- Звуковые библиотеки
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Многоканальная звуковая система (PCI + рэковый блок) |
| Аналоговые входы | 8 x 1/4" TS (несимметричные) |
| Аналоговые выходы | 4 x 1/4" TS (несимметричные) |
| Цифровые интерфейсы | S/PDIF оптический, S/PDIF коаксиальный |
| MIDI | In, Out, Thru |
| Преобразователи | 20 бит АЦП/ЦАП |
| Частоты | 32, 44.1, 48 кГц |
| Синтезатор | 64-голосный, GM/GS, 4-36 МБ RAM |
| Эффекты | DSP Dream (Reverb, Chorus, Delay, Pitch, EQ) |
| ПО в комплекте | Logic Audio Pro ISIS, Cool Edit Pro SE, Acid DJ и др. |
| ОС | Windows 95/98 |
