Производитель: Korg
Тип устройства: Многоканальная PCI-плата цифрового и аналогового ввода/вывода
Год выпуска: 1996
Разрядность: 20 бит (АЦП) / 18 бит (ЦАП) / 16-20 бит (цифра)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI 2.1 (полноразмерная карта)
Цена на момент релиза: $999
¶ Обзор

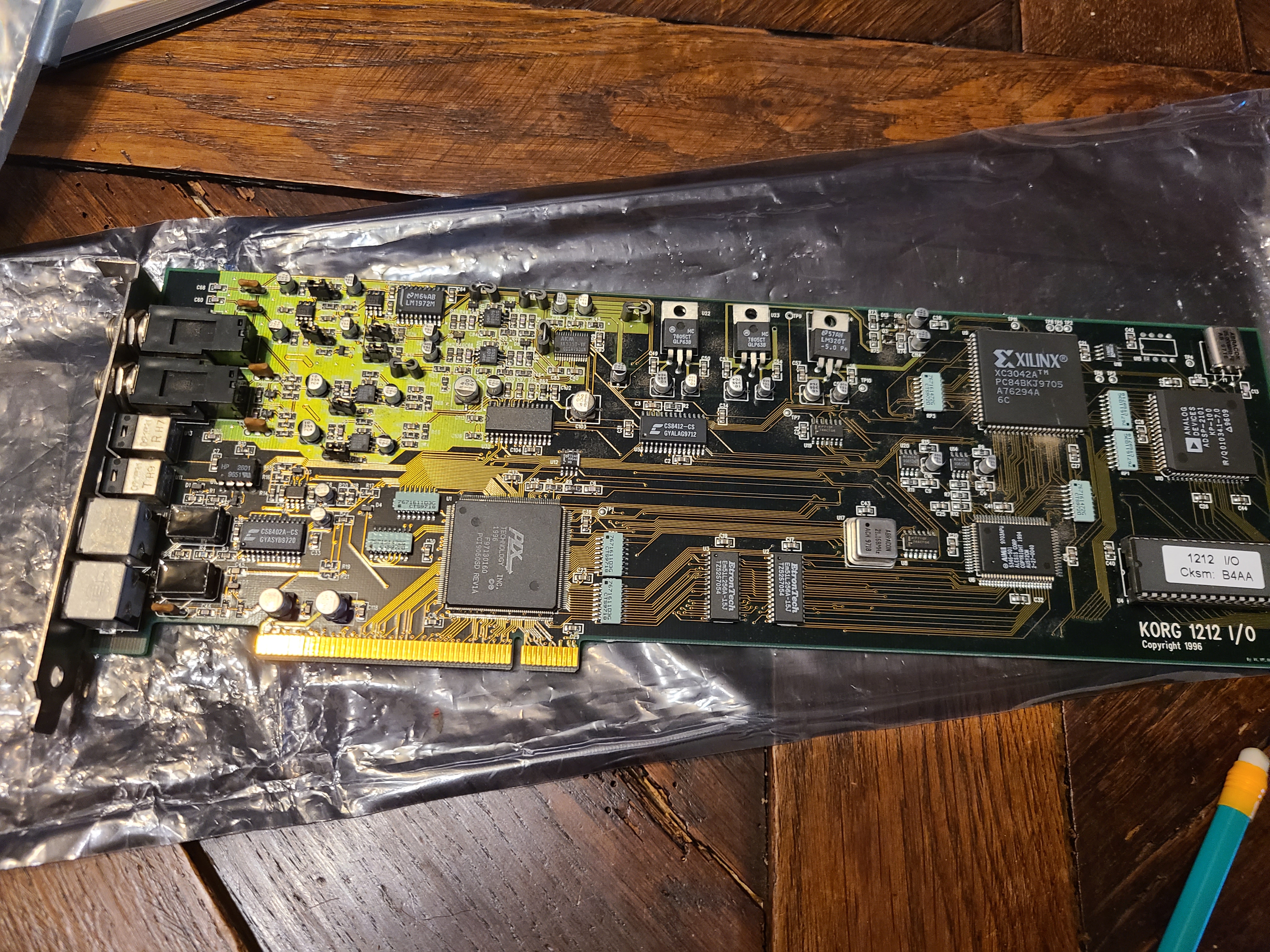

Korg 1212 I/O — это одна из первых многоканальных PCI-плат, разработанная для профессиональной звукозаписи на компьютерах Mac и PC. В то время, когда большинство звуковых карт предлагали лишь стерео ввод/вывод, 1212 I/O предоставляла 12 независимых входов и 12 выходов одновременно, используя комбинацию аналоговых, S/PDIF и ADAT-интерфейсов.
Плата была создана как идеальный компаньон для программного обеспечения, использующего мощь процессора для многодорожечной записи и обработки (Macromedia Deck II, Cubase VST, Logic Audio и др.), и позволяла подключаться к широкому спектру цифрового оборудования: ADAT-магнитофонам, цифровым микшерам (Yamaha 02R/03D), внешним конвертерам и синтезаторам.
Ключевая особенность: 12 полноценных каналов ввода/вывода (8 ADAT + 2 S/PDIF + 2 аналоговых) с возможностью независимой маршрутизации любого входного канала на любой выходной канал.
Интеграция с ADAT: Наличие входа ADAT Sync позволяет синхронизироваться с магнитофонами ADAT с точностью до семпла без использования внешних конвертеров (например, BRC).
¶ Ключевые особенности
¶ Аудио интерфейсы
- ADAT оптический: 8 каналов ввода / 8 каналов вывода.
- S/PDIF оптический: 2 канала ввода / 2 канала вывода (16 или 20 бит).
- Аналоговые входы/выходы: Стерео пара, несимметричные, 1/4" джек.
- Переключаемый уровень: +4 dBu / -10 dBV.
- АЦП: 20 бит
- ЦАП: 18 бит
- Все 12 входов и 12 выходов могут работать одновременно (полный дуплекс).
¶ Синхронизация
- ADAT Sync вход: Позволяет синхронизироваться с магнитофонами ADAT с точностью до семпла (без необходимости в BRC).
- Word Clock: Вход и выход (BNC) для интеграции в профессиональные студии.
- Поддержка внешнего тактового сигнала (external clock).
¶ Маршрутизация
- Любой входной канал может быть направлен на любой выходной канал.
- Примеры:
- Сигнал с ADAT входа 2 может быть выведен на ADAT выход 7.
- S/PDIF каналы могут быть обработаны независимо (например, левый вход на правый выход).
- Возможность создания цифровых петель (ADAT → S/PDIF → обработка → обратно).
¶ Поддерживаемые частоты дискретизации
44.1 кГц, 48 кГц, внешний тактовый сигнал.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| АЦП | 20-бит Enhanced dual bit Delta Sigma |
| ЦАП | 18-бит линейный |
| Уровни | Переключаемые +4 dBu / -10 dBV |
| Частотный диапазон | 20 Гц - 20 кГц (+0 / -0.6 дБ) |
| S/(THD+N) (вход-выход) | 90 дБ (A) |
| Динамический диапазон (вход-выход) | 94 дБ |
| THD+N @ 1kHz | 0.009% |
| Входной импеданс | 1 МОм |
| Выходной импеданс | 50 Ом |
| Запас (Headroom) | 12 дБ |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Каналы | Разрядность |
|---|---|---|---|
| ADAT | Оптический TOSLINK | 8 in / 8 out | 24 бит (аппаратно), через ПО 16 бит |
| S/PDIF | Оптический TOSLINK | 2 in / 2 out | 16 или 20 бит |
¶ Синхронизация
| Параметр | Значение |
|---|---|
| ADAT Sync | Вход (9-pin) |
| Word Clock | Вход и выход (BNC) |
¶ PCI
| Параметр | Значение |
|---|---|
| Стандарт | PCI 2.1 |
| Тип | Полноразмерная карта (full-length) |
| Bus Mastering | Да (DMA) |
| Потребление | +5V = 1.75 Вт, +12V = 1.2 Вт, -12V = 0.6 Вт |
¶ Системные требования
¶ Минимальные
- ОС: MacOS (совместимый), Windows (поддержка ожидалась)
- Слот: PCI (полноразмерный)
¶ Совместимое ПО (на момент релиза)
| Программа | Платформа |
|---|---|
| Macromedia Deck II 2.6 | Mac (в комплекте) |
| Steinberg Cubase VST 3.5 | Mac |
| Emagic Logic Audio 3.0 | Mac |
| MOTU Digital Performer | Mac |
| Opcode Vision / Studio Vision Pro | Mac (через Sound Manager) |
| Arboretum HyperEngine | Mac |
| IQS Software Audio Workshop | — |
| Sek'd Samplitude Studio | PC |
| Syntrillium Cool Edit Pro | PC |
| Sonic Foundry Sound Forge | PC |
¶ Программное обеспечение в комплекте
- Macromedia Deck II 2.6: Профессиональная программа многодорожечной записи для Mac, позволяющая сразу начать работу.
¶ Опциональные конвертеры (серия 880)
Для расширения аналоговых возможностей Korg предлагала внешние конвертеры:
| Модель | Назначение | Особенности |
|---|---|---|
| 880D/A | ЦАП | 8 аналоговых выходов (балансные) из ADAT |
| 880A/D | АЦП | 8 аналоговых входов (балансные) в ADAT, 2 микрофонных предусилителя |
Подключаясь к ADAT портам 1212 I/O, эти устройства добавляли до 10 аналоговых входов и 10 аналоговых выходов в систему.
¶ Маркетинговые материалы
"Not too long ago, fully-functional multi-channel audio recording on a personal computer required expensive DSP hardware. With the incredible power of today's computers, however, times have changed. Modern microprocessors have more than enough processing muscle for multi-channel recording and playback, not to mention real-time mixing, EQ and effects-all without any fancy add-on hardware."
"One thing that most computers don't have, however, is high-quality, multi-channel audio input and output for interfacing with external equipment, including mixers, multitrack recorders, and signal processors. That's where the Korg Soundlink DRS 1212 I/O PCI Multi-Channel Audio Interface comes in."
"The 1212 I/O features 12 audio inputs and 12 audio outputs: stereo analog, stereo S/PDIF, and eight channel ADAT* optical. All inputs and outputs can be used at the same time, for simultaneous recording and playback."
¶ Цитаты из обзора
"The 1212 I/O provides the perfect companion to today's high-powered, cpu-based digital audio software, offering phenomenal I/O functionality without the added cost of redundant DSP hardware. It conforms to the new PCI format, so it's compatible with the new generation of MacOS computers, with Windows support coming soon as well."
"Through the 1212 I/O's ADAT sync in port, 1212 I/O-compatible digital audio software (such as Deck II) can sync directly to ADAT timecode, without need for external ADAT/MTC converters, such as the Alesis BRC. The 1212 I/O will also work well in combination with the BRC. ADAT timecode is linked directly to the sample clock of the ADAT system, so that unlike MTC- or SMPTE-based systems, the 1212 I/O allows absolute sample-accurate synchronization."
¶ Преимущества и недостатки
¶ Плюсы
- 12 независимых каналов ввода/вывода (8 ADAT + 2 S/PDIF + 2 аналог.)
- Полный дуплекс на всех каналах
- Гибкая маршрутизация (любой вход → любой выход)
- ADAT Sync вход для семпл-точной синхронизации с ADAT
- Word Clock I/O для профессиональной синтеграции
- Широкая поддержка профессионального ПО (Cubase, Logic, DP)
- Совместимость с PCI 2.1 (долговечность стандарта)
- Опциональные конвертеры 880 серии для расширения аналоговых каналов
¶ Минусы
- Аналоговые преобразователи не 24 бит (20/18)
- На момент релиза поддержка Windows была обещана, но не готова
- Требуется полноразмерный PCI-слот
- Отсутствие встроенных микрофонных предусилителей
- Программное обеспечение использует только 16 бит для аналоговых каналов

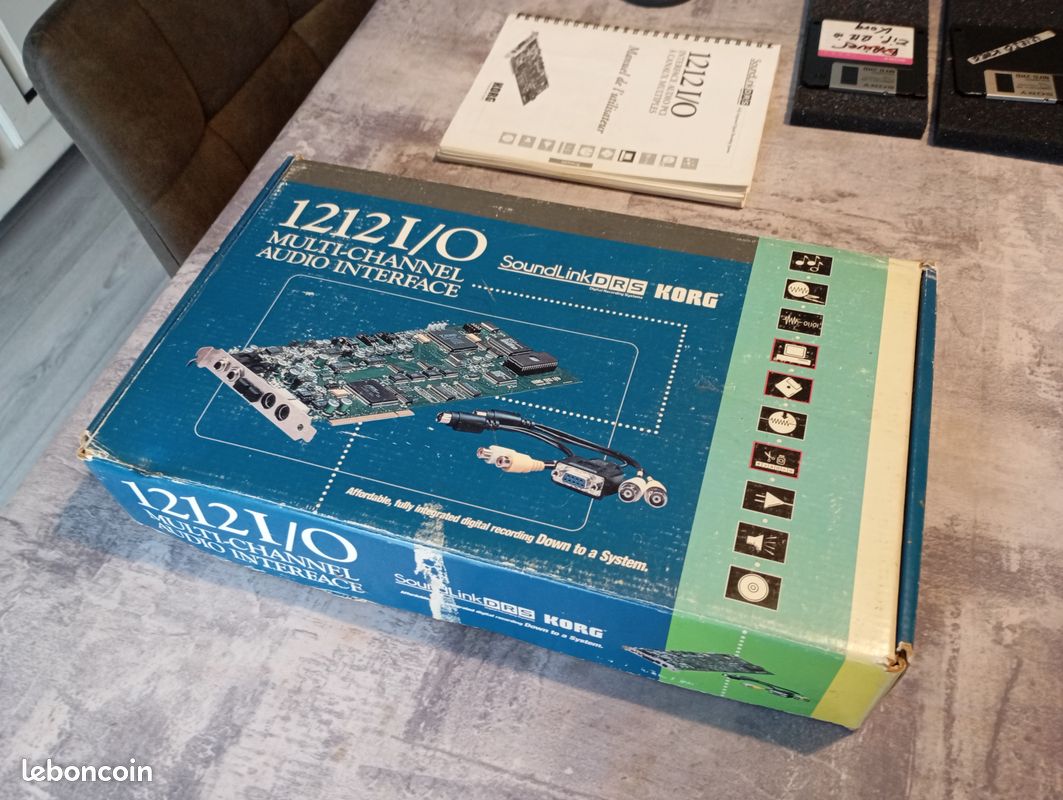

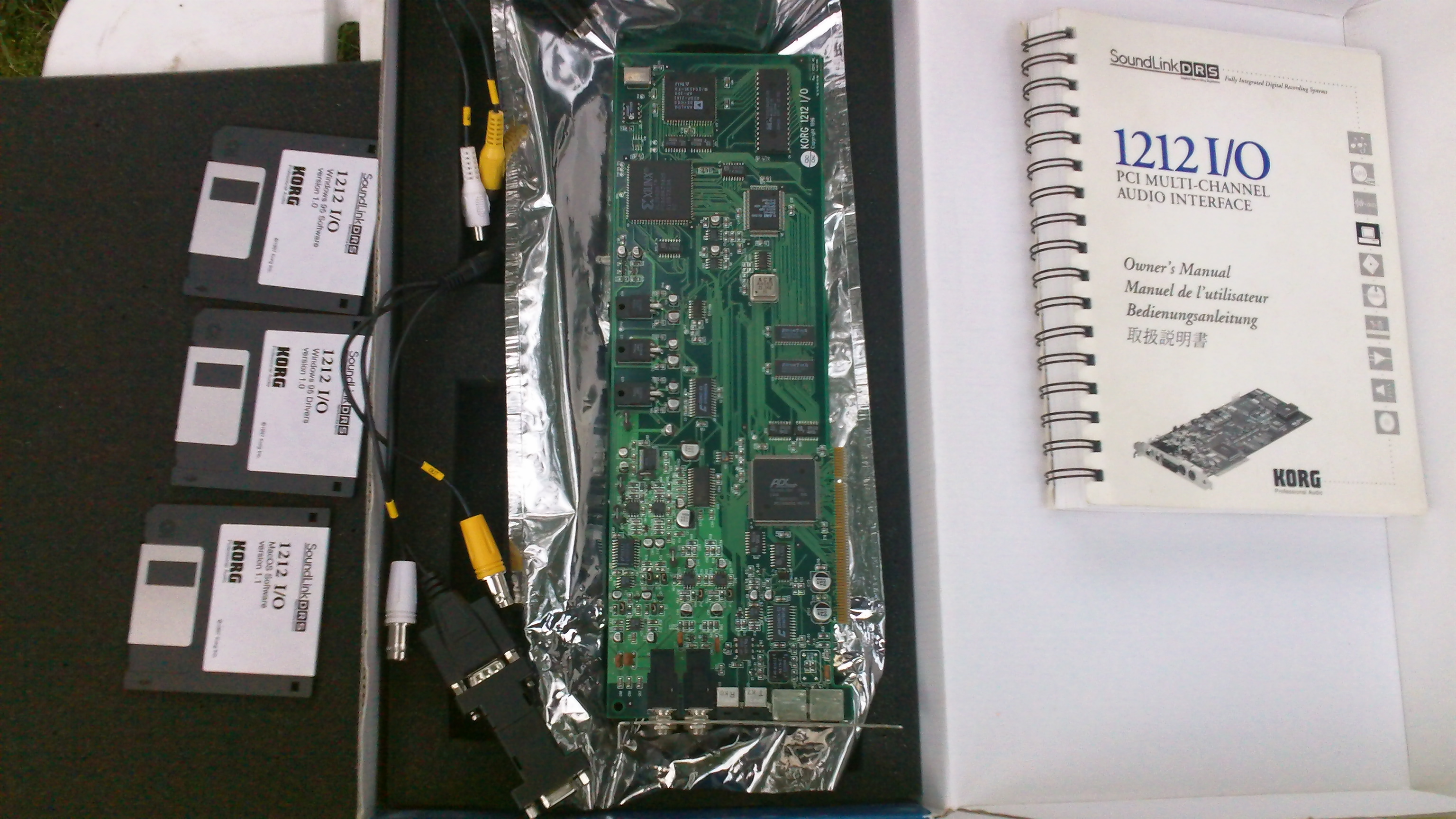

¶ Комплектация
- PCI-плата 1212 I/O
- Macromedia Deck II 2.6 (для Mac)

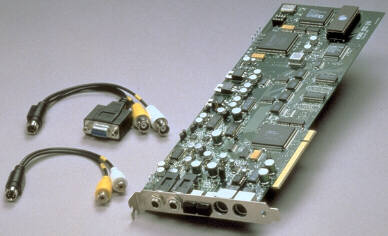

- Кабели (вероятно, для подключения)
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Многоканальная PCI-плата ввода/вывода |
| ADAT | 8 in / 8 out (оптический) |
| S/PDIF | 2 in / 2 out (оптический) |
| Аналоговые входы | 2 x 1/4" TS (несим., +4/-10) |
| Аналоговые выходы | 2 x 1/4" TS (несим., +4/-10) |
| АЦП | 20 бит |
| ЦАП | 18 бит |
| Word Clock | Вход и выход (BNC) |
| ADAT Sync | Вход (9-pin) |
| Частоты | 44.1, 48 кГц, внешний клок |
| Одновременная работа | 12 in / 12 out |
| ОС | Mac (Windows обещана) |
| PCI | 2.1, полноразмерная, Bus-Mastering |
