Производитель: Korg
Тип устройства: DSP-плата синтеза, эффектов и аудиоинтерфейса (PCI)
Годы выпуска: 1999–2001 (произведено около 2000 карт)
Разрядность: 24 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI (полноразмерная карта)
Цена на момент релиза: $1950
¶ Обзор
Korg OASYS PCI — это уникальная DSP-плата, ставшая результатом почти десятилетних исследований и разработок калифорнийского подразделения Korg R&D. Проект OASYS (Open Architecture SYnthesis System) изначально задумывался как автономный синтезатор с открытой архитектурой, но в итоге воплотился в виде PCI-карты для компьютеров Mac (и, позднее, PC).
OASYS PCI объединяет в себе три полноценных компонента: многоканальный аудиоинтерфейс с поддержкой ADAT и S/PDIF, мощный синтезатор с 28 алгоритмами (включая физическое моделирование, эмуляцию аналоговых синтезаторов и FM-синтез) и процессор эффектов с 135 алгоритмами. Всё это работает на пяти DSP-процессорах Motorola (один 56301 и четыре 56303), обеспечивающих общую мощность 480 MIPS и полностью разгружающих центральный процессор компьютера.
Ключевая особенность: Открытая архитектура (Open Architecture) — возможность загрузки новых алгоритмов синтеза и эффектов с диска, а также создания собственных с помощью программы SynthKit (выпущенной позже).
Наследие: OASYS PCI вобрал в себя технологии, разработанные для синтезаторов Prophecy, Z1, Trinity, а также модели аналоговых легенд (Minimoog, Prophet-5) и физическое моделирование акустических инструментов.
¶ Ключевые особенности
¶ Аппаратное обеспечение
- DSP: 5 процессоров Motorola
- 1 x 56301 (80 МГц) — управление I/O, микшированием, PCI шиной
- 4 x 56303 (100 МГц) — пул DSP для синтеза и эффектов (всего 480 MIPS)

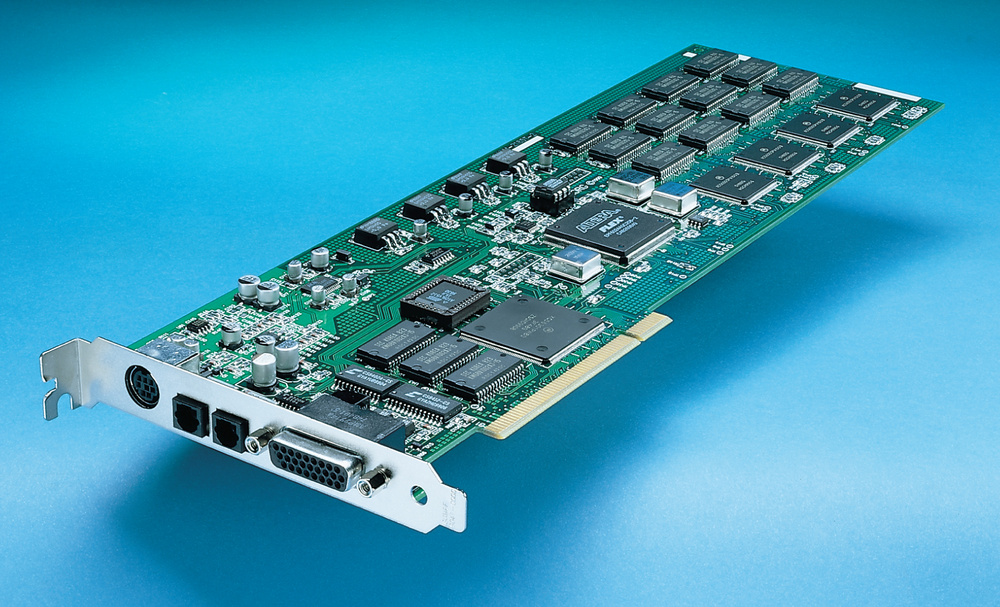

- Форм-фактор: Полноразмерная PCI-карта (full-length)
¶ Аудио интерфейс
- Аналоговые входы/выходы: Стерео вход, стерео выход (через кабельный адаптер).
- Преобразователи: 24-бит, 128x oversampling
- Динамический диапазон: 98 дБ (вход) / 108 дБ (выход)
- THD+N: 0.005% (вход) / 0.002% (выход)
- Цифровые интерфейсы:
- S/PDIF коаксиальный (RCA) — 2 канала, 24 бит
- ADAT оптический (TOSLINK) — 8 каналов, 24 бит
- Word Clock: Вход и выход (BNC)
- ADAT Sync: Вход и сквозной (thru)
- Частоты дискретизации: 44.1, 48 кГц
- Одновременная запись: До 12 входов (2 аналог. + 2 S/PDIF + 8 ADAT)
¶ Синтезатор
- 28 алгоритмов синтеза (загружаемых с диска), разделённых на категории:
¶ Аналоговый синтез (Analog Synth)
| Алгоритм | Описание |
|---|---|
| Analog 1 Osc | Базовый аналоговый синтезатор с одним осциллятором |
| Analog 2 Osc | Два осциллятора, менее DSP-ёмкий, чем два отдельных 1 Osc |
| Analog Bass-Lead | Для басов и соло |
| Comb Synth | С гребенчатым фильтром |
| KB-303 | Модель Roland TB-303 |
| Mini Synth | Модель Minimoog |
| Noise Synth | Для перкуссии и эффектов |
| Pro Synth | Модель Sequential Circuits Prophet-5 |
| Pro Synth Mod | Prophet-5 с двумя дополнительными огибающими |
¶ Физическое моделирование (Physical Modelling)
| Алгоритм | Описание |
|---|---|
| Reed Piano | Электропиано (Wurlitzer) |
| Plucked String | Акустическая гитара и щипковые |
| Small Plucked String | Облегчённая версия |
| Slap Bass | Бас-гитара (слэп) |
| Small Slap Bass | Облегчённая версия |
| Tonewheel Organ | Электроорган (тонколесный) |
| Z1 Organ | Модель из синтезатора Korg Z1 |
| Tenor Sax | Тенор-саксофон |
| Flute, Trumpet, Trombone, Voice | Добавлены в версии 1.0.1 |
¶ Цифровой синтез
| Алгоритм | Описание |
|---|---|
| VPM 2 OP | 2-операторный FM-синтез |
| VPM 4 OP | 4-операторный FM-синтез |
| VPM 4 OP Select | 4-операторный FM с 8 алгоритмами (как TX81Z) |
¶ Драм-синтез
| Алгоритм | Описание |
|---|---|
| Percussion Synth | Драм-синтез (как в Electribe R) |
| Percussion Synth 2 | С дополнительной огибающей |
| Beat Box | 3-дорожечная драм-машина с 16-шаговым секвенсором, синхронизируемым по MIDI Clock |
¶ Процессор эффектов
- 135 алгоритмов в 17 категориях (многие из Korg Trinity).
- Категории: Reverb, Chorus, Flanger, Phaser, Overdrive, Speaker Simulator, Delay (до 160 сек), Ring Modulator, Exciter, Enhancer, Multi-band Limiter, Random Filter, Step Phaser, Doppler Effect, Talk Modulator.
- Архитектура эффектов:
- 4 слота insert-эффектов на канал микшера
- 4 посыла (Send busses), на каждом до 4 эффектов последовательно
- 6 выходных стереошин, на каждой до 4 эффектов

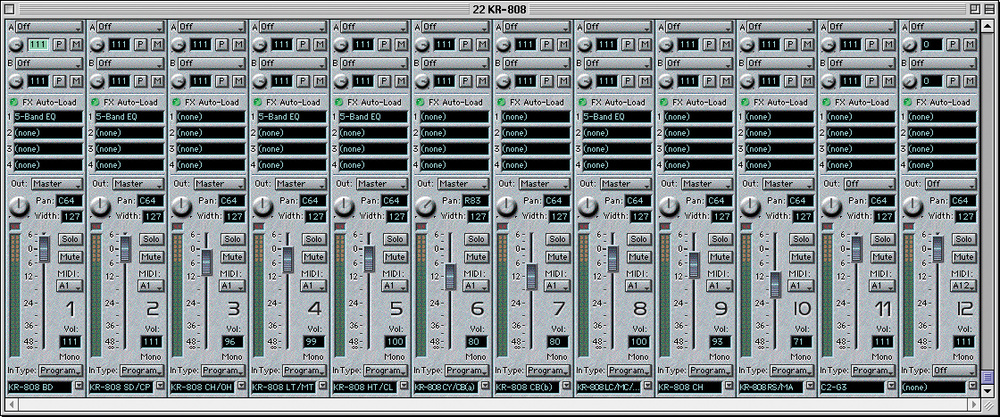

¶ Микшер
- 12 каналов:
- Источники: синтезаторные программы, аудиовходы (аналог./цифр.), ASIO-потоки с диска
- Каждый канал: фейдер, индикатор, Pan, Solo, Mute, 2 моно посыла, 4 insert-эффекта
- 4 шины посылов (Send busses): С регулировкой ширины стерео и дополнительным ASIO-входом.
- 6 выходных стереошин: Analogue, S/PDIF, ADAT 1-2, 3-4, 5-6, 7-8.
- Возможность прямой маршрутизации любого канала на любую выходную шину.

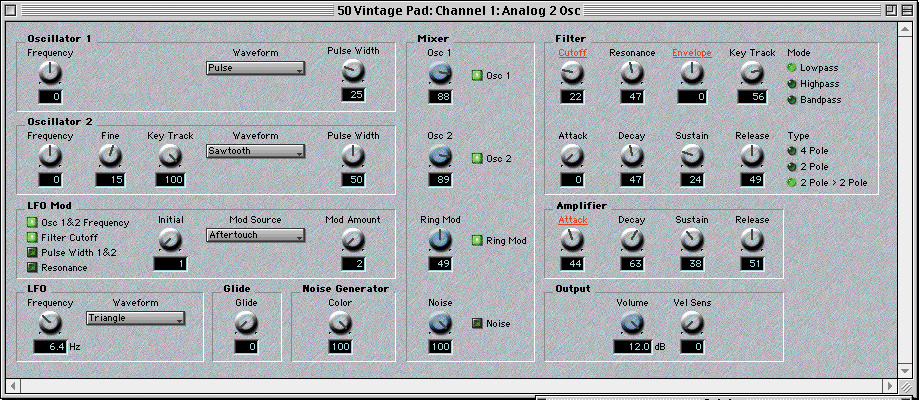

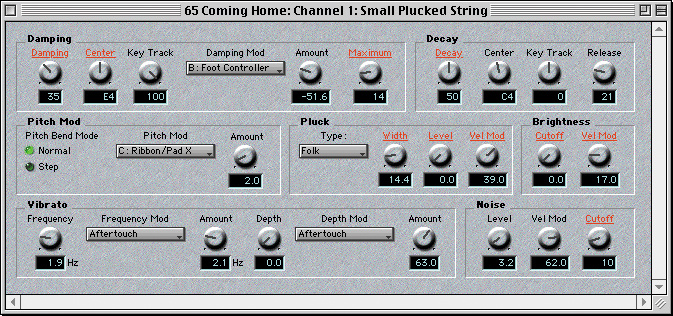

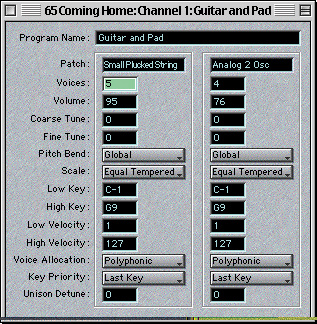

¶ Программное обеспечение (Editor)
- Графический интерфейс: Микшер, окна программ, эффектов, каталог (Catalog).
- Drag & Drop: Программы, патчи и эффекты можно перетаскивать между окнами.
- Resource Monitor: Графический монитор загрузки DSP (критически важен).
- Disconnect/Connect: Режим для быстрого редактирования без постоянной перезагрузки DSP.
¶ Управление и автоматизация
- MIDI-управление: Практически любой параметр микшера, синтезатора и эффектов может управляться по MIDI.
- MIDI-модуляция: До 2 источников модуляции на параметр (из списка ~40).
- SysEx: Изменения параметров можно записывать в секвенсор как SysEx.
- Автоматизация микшера: 11 параметров (Volume, Pan, Mute, Solo, Send Levels и др.) имеют фиксированные MIDI-контроллеры.
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Преобразователи | 24-бит, 128x oversampling sigma-delta |
| Динамический диапазон | 98 дБ (IHF-A) |
| THD+N | 0.005% @ 1kHz, +16 dBu |
| Частотный диапазон | 20 Гц - 20 кГц (±0.02 дБ) |
| Импеданс | 100 кОм |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Преобразователи | 24-бит, 128x oversampling с 8x цифровыми фильтрами |
| Динамический диапазон | 108 дБ (IHF-A) |
| THD+N | 0.002% @ 1kHz, +16 dBu |
| Частотный диапазон | 20 Гц - 20 кГц (±0.09 дБ) |
| Импеданс | 50 Ом |
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| ADAT | Оптический, 8 каналов, 24 бит |
| S/PDIF | Коаксиальный RCA, 2 канала, 24 бит |
| Word Clock | BNC (вход/выход) |
| ADAT Sync | Вход и сквозной (thru) |
¶ DSP
| Параметр | Значение |
|---|---|
| Общая мощность | 480 MIPS |
| Процессоры | 1 x 56301 (80 МГц) + 4 x 56303 (100 МГц) |
¶ Системные требования (на момент релиза)
¶ Macintosh
- ОС: Mac OS 8.5.1 или выше
- Процессор: PowerPC, минимум 200 МГц 604e (standalone), 233 МГц G3 (с DAW)
- MIDI драйверы: OMS, FreeMIDI
¶ Windows
- Поддержка: Обещана в будущих версиях (v1.0 только для Mac)
¶ Драйверы
- Аудио: ASIO 1.0/2.0 (Mac), обычные аудио драйверы (Windows, обещаны)
- MIDI: OMS, FreeMIDI, Windows MIDI
¶ Концепция Open Architecture
¶ SynthKit
- Программа для разработки алгоритмов синтеза и эффектов, изначально использовавшаяся внутри Korg R&D.
- Позже выпущена как бесплатное общедоступное ПО.
- Позволяла создавать собственные алгоритмы и загружать их в OASYS PCI.
¶ Сторонние разработчики
- Harm Visser (акустическое моделирование)
- Dan Philips (эффекты и утилиты)
- Orwell Digital (VA и перкуссия)
- Zarg Music (синтезатор Orion)
¶ Маркетинговые материалы
"The roots of Korg's new OASYS PCI card lie in a project begun by Korg R&D in California during the early 1990s. That project, known as OASYS, was begun with the aim of developing a commercial instrument based on synthesis algorithms and architectures created using an in‑house Mac software program called SynthKit in conjunction with a DSP card for real‑time processing."
"Instead of producing a stand‑alone synth like the abortive OASYS keyboard, Korg R&D have gone back to the roots of the OASYS project and developed OASYS PCI. This new product is a PCI card with multiple onboard DSPs which can be reconfigured with synthesis and effects algorithms downloaded from the user's host computer — which also provides the graphical front end, using the supplied OASYS PCI Editor software."
¶ Цитаты из обзора (Sound On Sound)
"OASYS PCI is an impressive achievement on Korg's part. The company cannot be faulted on the quality and variety of modelled sounds and effects on offer, or on the editing depth and detail provided, or the flexibility and versatility of the audio I/O and mixer routing features, or the ASIO integration with compatible MIDI + Audio software."
"The open‑architecture approach and the potential of SynthKit in conjunction with OASYS PCI are also exciting, holding out the prospect of a product that will change and grow over time."
"On the negative side, however, when I began using OASYS PCI, and was starting out from a synth‑centric perspective, I was dismayed to find the 'not enough execution cycles' message popping up when I'd only put together a few tracks of synth sounds. Much use and time later, I've come, I think, to a more rounded and balanced sense of OASYS PCI's capabilities and strengths, but still there is a lingering disappointment and sense that it's underpowered."
"Ultimately, if you're used to working the computer‑based way and are happy to have your high‑end synth and mixer on a PCI card, OASYS PCI has a great deal to recommend it."
¶ Критические замечания
- Мощность DSP: При интенсивном использовании синтеза и эффектов быстро появлялось сообщение "not enough execution cycles". Типичное количество одновременно работающих программ — около 3-6.
- Цена: Высокая стоимость ($1950) ограничивала рынок.
- Совместимость: Изначально только для Mac (Windows обещана позже).
- Тираж: Произведено всего около 2000 карт, производство прекращено в 2001.
- Драйверы: Отсутствие поддержки современных ОС (требуется выделенный компьютер с Windows 98/ME).
¶ Преимущества и недостатки
¶ Плюсы
- Уникальная открытая архитектура с возможностью загрузки новых алгоритмов
- Высококачественные алгоритмы синтеза (включая физическое моделирование)
- Процессор эффектов с 135 алгоритмами
- Полная MIDI-автоматизация всех параметров
- Гибкий 12-канальный микшер с эффектами
- Профессиональные интерфейсы (ADAT, Word Clock)
- DSP-обработка без нагрузки на CPU
¶ Минусы
- Ограниченная DSP-мощность (быстро исчерпывается)
- Высокая цена
- Малый тираж (около 2000 карт)
- Только для Mac на момент релиза
- Нет поддержки современных ОС
- Требуется полноразмерный PCI-слот
¶ Комплектация
- Полноразмерная PCI-карта OASYS
- Кабельные адаптеры для аналоговых I/O, S/PDIF, Word Clock, ADAT Sync
- CD-ROM с редактором OASYS PCI и драйверами
- Руководство по установке
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | DSP-плата синтеза, эффектов и аудиоинтерфейса |
| DSP | 1 x 56301 + 4 x 56303 (480 MIPS) |
| Аналоговые входы | 2 x (стерео, RCA?) через адаптер |
| Аналоговые выходы | 2 x (стерео, RCA?) через адаптер |
| Цифровые интерфейсы | ADAT оптический (8 in/8 out), S/PDIF коаксиальный (2 in/2 out) |
| Синхронизация | Word Clock (BNC), ADAT Sync |
| Алгоритмы синтеза | 28 |
| Эффекты | 135 алгоритмов |
| Микшер | 12 каналов, 4 insert, 4 send busses, 6 выходных шин |
| Разрядность | 24 бит |
| Частоты | 44.1, 48 кГц |
| ОС | Mac OS 8.5.1+ (Windows позже) |
| Цена | $1950 |
