Производитель: Lexicon
Тип устройства: Многоканальная PCI-аудиосистема (PCI карта + коммутационный блок)
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $599
¶ Обзор

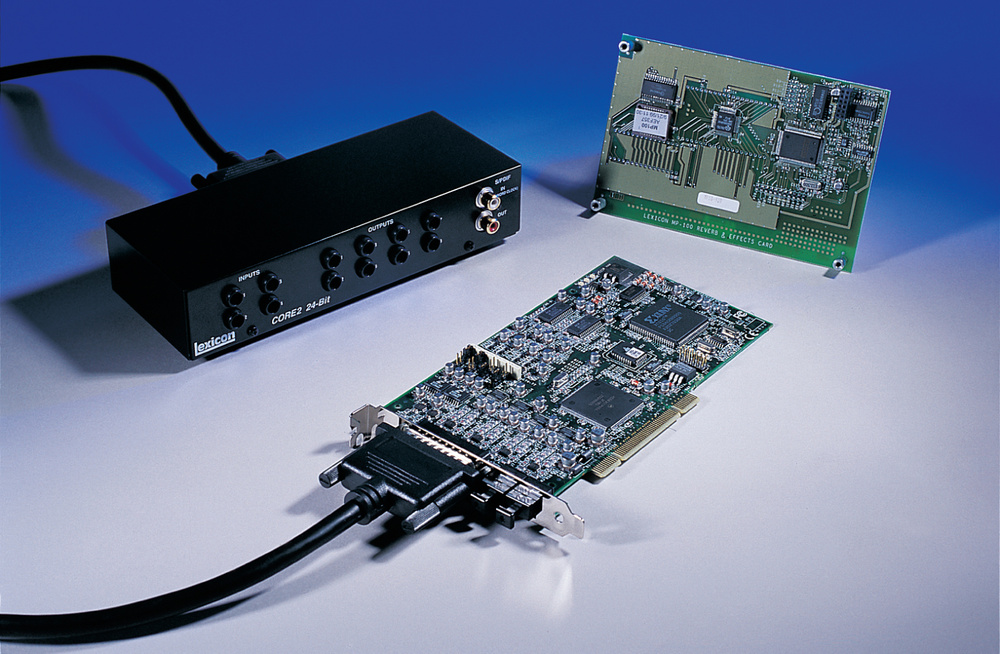

Lexicon Core 2 — это доступная многоканальная PCI-аудиосистема, представляющая собой упрощённую и более доступную версию профессиональной системы Studio (Core 32). Она предлагает 4 аналоговых входа и 8 аналоговых выходов, а также цифровые интерфейсы ADAT и S/PDIF, обеспечивая до 12 входов и 16 выходов одновременно.
Уникальной особенностью Core 2 является наличие системы мягкого лимитирования DBX Type IV на всех аналоговых входах (включается джамперами), которая имитирует компрессию аналоговой ленты, увеличивая запас перегрузки и добавляя теплоту звуку. Опционально можно установить дочернюю плату эффектов MP100, которая привносит в систему процессор эффектов, аналогичный автономному устройству Lexicon MPX100.
Ключевая особенность: Технология мягкого лимитирования DBX Type IV на аналоговых входах, позволяющая записывать с более высокими уровнями без риска цифрового клиппирования, имитируя при этом поведение аналоговой ленты.
Расширяемость: Возможность добавления дочерней платы MP100 с процессором эффектов Lexicon MPX100 (240 пресетов, включая ревербераторы, хорусы, фленджеры, дилеи) за дополнительные £149.
¶ Ключевые особенности

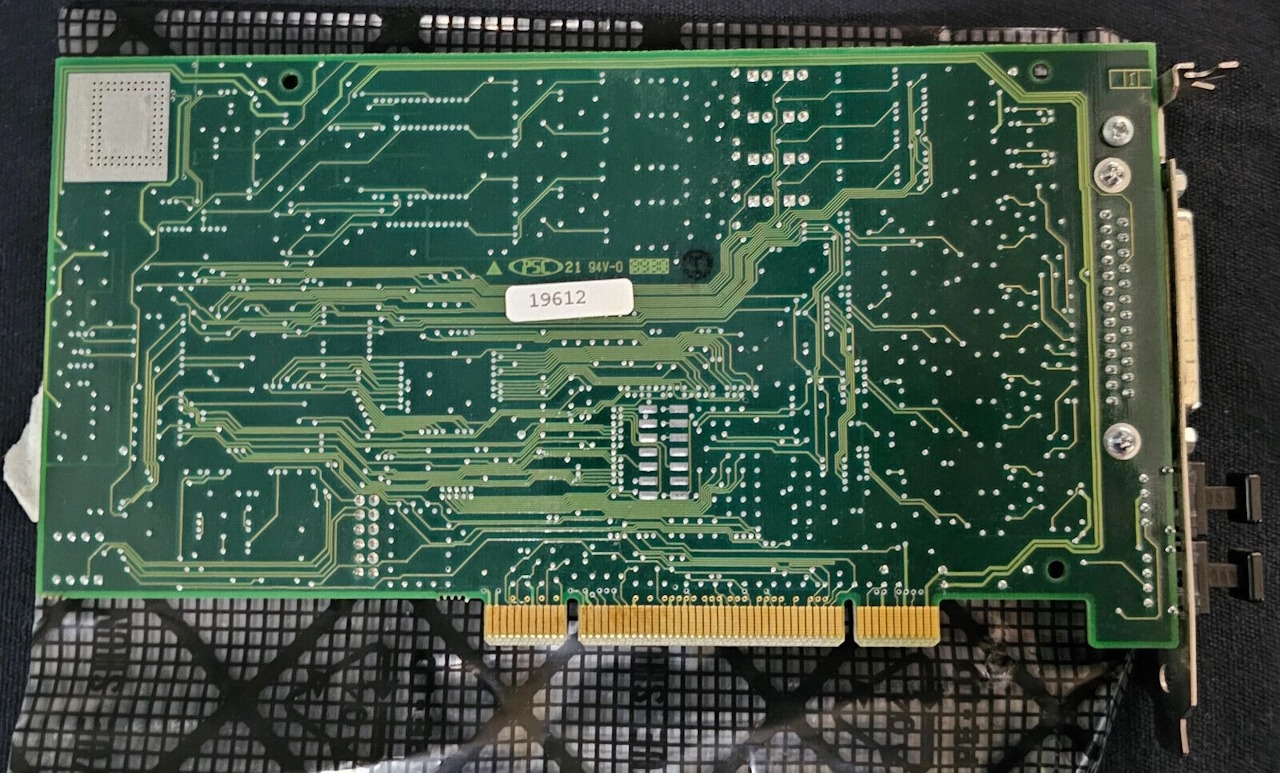

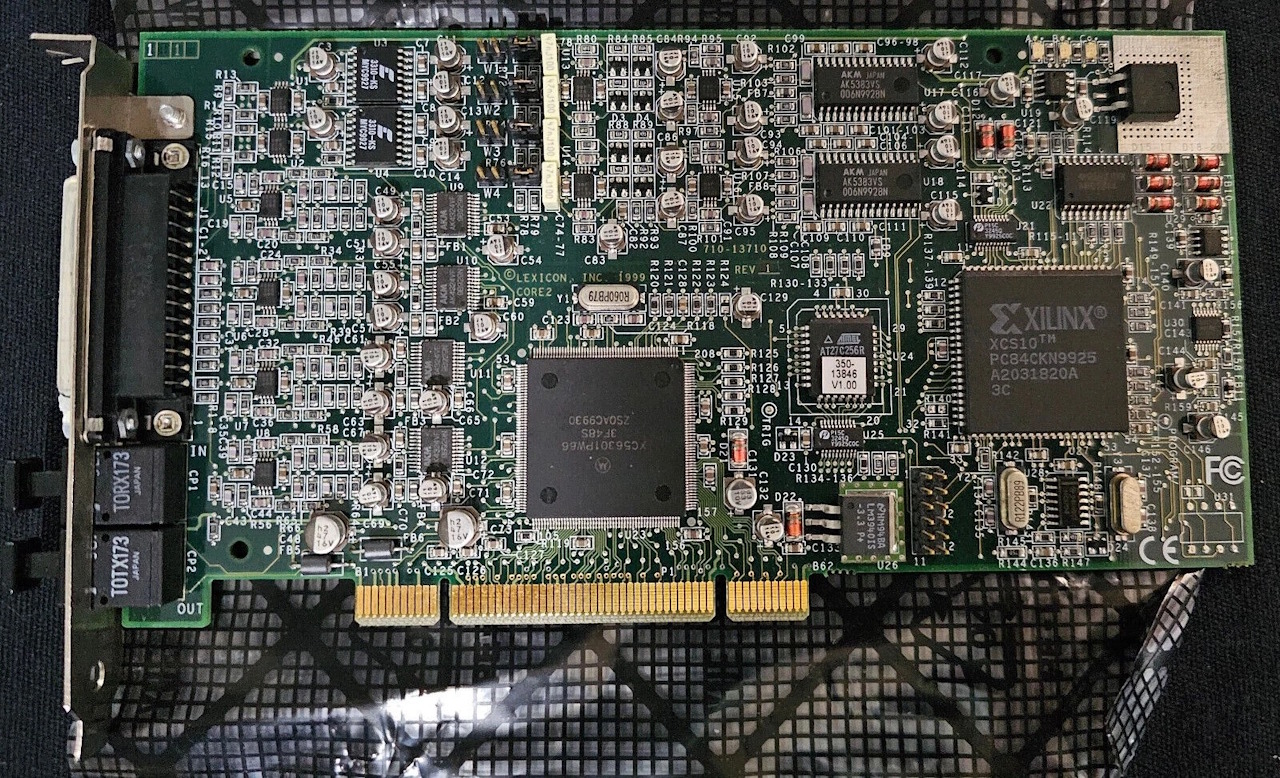

¶ PCI-карта Core 2
- Размер: 8 дюймов (~20 см).
- Разъёмы на заглушке:
- 25-контактный D-Sub для подключения коммутационного блока
- 2 x TOSLINK (оптические) — переключаемые между ADAT (8 каналов) и S/PDIF
- Джамперы: 4 перемычки для включения/отключения DBX Type IV лимитирования на каждом входе.
- Преобразователи:
- АЦП: 2 x AKM AK5383 (стерео, 24 бит)
- ЦАП: 4 x AKM AK4324 (стерео, 24 бит)
- Регуляторы уровня: 2 x Crystal CS3310

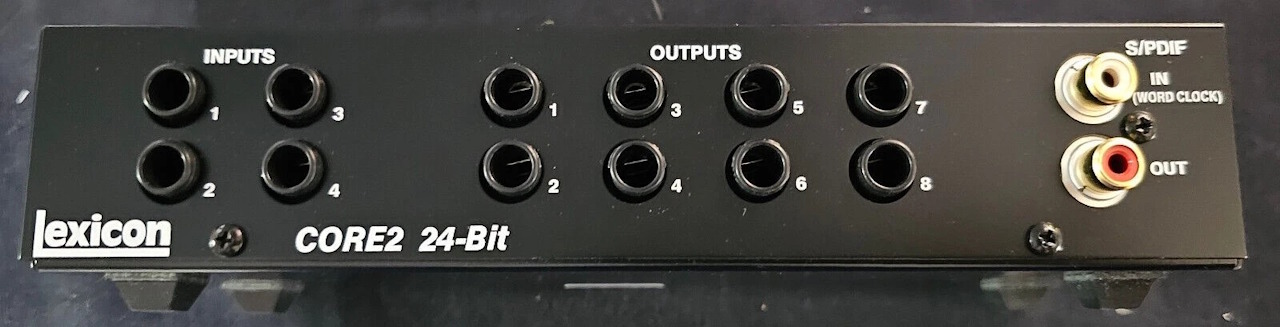

¶ Коммутационный блок
- Форм-фактор: Настольный, ~8" x 3" x 1.75".
- Аналоговые входы: 4 x 1/4" TS (несимметричные) на передней панели.
- Аналоговые выходы: 8 x 1/4" TS (несимметричные) на передней панели.
- Цифровые интерфейсы: 2 x RCA (S/PDIF In/Out) на передней панели.
- Word Clock: Разъёмы RCA можно также использовать для синхрослова.
- Подключение к карте: 25-контактный D-Sub (кабель 1 м в комплекте).
¶ Технология DBX Type IV
- Логарифмическое мягкое лимитирование в последних 4 дБ ниже точки клиппирования.
- Имитация компрессии аналоговой ленты.
- Увеличивает запас перегрузки, добавляет теплоту и сглаживает транзиенты.
- Включается индивидуально для каждого входа джамперами на карте (не программно).
¶ Дочерняя плата MP100 (опционально, £149)
- Процессор: Аналог автономного устройства Lexicon MPX100.
- Эффекты: Ревербератор, хорус, фленджер, смещение высоты тона (pitch shift), расстройка (detune), задержка (до 5.7 сек), имитация вращающегося динамика (rotary), тремоло.
- Двойные режимы: Возможность использования двух независимых эффектов одновременно (например, Chorus-Delay, Pitch-Reverb).
- Пресеты: 240 программ в 21 банке.
- Обработка: 24-бит.
- Подключение: Стерео посыл с основной платы и стерео возврат.
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Тип разъемов | 4 x 1/4" TS (несимметричные) |
| Диапазон чувствительности | от -18 dBV до +14 dBV (программно) |
| DBX Type IV | Включается джамперами индивидуально |
| Импеданс | >25 кОм |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TS (несимметричные) |
| Уровень (полная шкала) | +8 dBV |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Модель | AKM AK5383 | AKM AK4324 |
| Разрядность | 24 бит | 24 бит |
| Динамический диапазон | 107 дБ (A) | 102 дБ (A) |
| THD | < 0.005% | < 0.005% |
| Частотный диапазон | 20 Гц - 20 кГц (±0.5 дБ) | 20 Гц - 20 кГц (±0.5 дБ) |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| ADAT | Оптический TOSLINK | 8 каналов, 24 бит, 44.1/48 кГц |
| S/PDIF оптический | TOSLINK | 2 канала, 24 бит |
| S/PDIF коаксиальный | RCA | 2 канала, 24 бит |
| Word Clock | RCA | Вход через разъём S/PDIF |
¶ Поддерживаемые частоты дискретизации
44.1, 48 кГц (96 кГц не поддерживается, даже несмотря на 24-битные преобразователи).
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -93 dB |
| 24 бит / 44.1 кГц | -109 dB |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium
- ОС: Windows 95/98/2000/NT
- Слот: PCI с Bus-Mastering
¶ Драйверы
- Поддержка: MME, ASIO (с поддержкой мультиклиентности)
- Отсутствуют: DirectSound драйверы (на момент релиза)
¶ Программное обеспечение (LexPanel)
Панель управления Lexicon Core 2 имеет три или четыре страницы (с MP100).

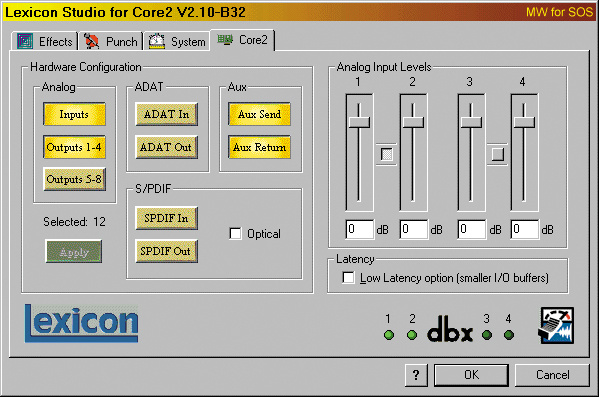

¶ Core2 Page
- Hardware Configuration: Включение/отключение входов, выходов, S/PDIF, ADAT. Изменения требуют перезапуска приложения (ASIO) или перезагрузки (MME).
- Input Level Control: Фейдеры усиления для 4 входов (-18 до +14 dBV) с группировкой стереопар.
- Low Latency Option: Переключение задержки ASIO с 47 мс на 6 мс (требует перезагрузки).
- DBX Status: Индикация состояния DBX Type IV (отражает положение джамперов).

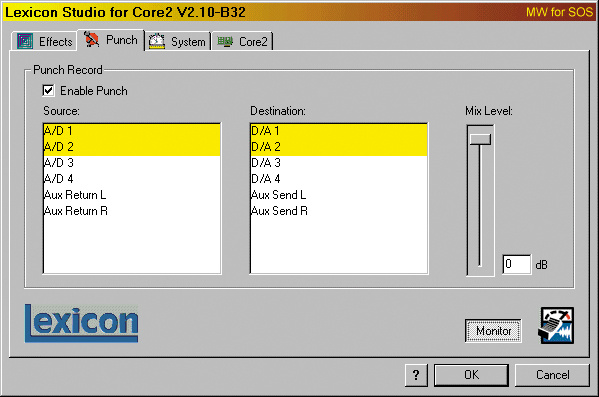

¶ Punch Page
- Аппаратный мониторинг с нулевой задержкой (zero-latency monitoring).
- Выбор источников (любая комбинация входов) и назначений (любая комбинация выходов).
- Микс отправляется в моно (суммируется).
¶ System Page
- Выбор источника тактового сигнала (Internal, S/PDIF, ADAT, Word Clock).
- Индикаторы Lock и Valid Sample Rate.
¶ Effects Page (с MP100)
- Выбор источников и назначений для эффектов MP100.
- Кнопка Edit для открытия интерфейса управления эффектами.
¶ Маркетинговые материалы
"Lexicon launched their PC‑based Studio hard disk recording system back in 1998. This was a recording environment based around the Core 32 PCI card, a professional‑quality breakout box, and software compatibility with MIDI + Audio sequencers such as Cubase VST. A daughterboard, the PC90, could be attached to the Core 32; as the name suggested, it contained the same DSP chips used in Lexicon's high‑quality PCM90 reverb."
"This was all well and good, but the Core 32‑based Studio system cost over £2500 on its launch. However, Lexicon have now revisited the Studio concept and produced the Core 2 PCI card, which is altogether more affordable at £599."
"The Core 2 is also supplied with a breakout box, this time with four analogue inputs and eight analogue outputs (all with 24‑bit capability), as well as S/PDIF In and Out. It also features two Toslink optical connectors that can be configured as either ADAT or S/PDIF In and Out."
¶ Цитаты из обзора (Sound On Sound)
"My initial audio auditions using a wide range of music types were very encouraging, with 16‑bit playback quality noticeably better than that of the 20‑bit Crystal converters of my Echo Gina. In particular the high end was sweeter and more detailed, with subtleties in the mix appearing that I'd not noticed before."
"I carefully set up the level of a complete mix to peak just below digital clipping, and then recorded it with and without the Dbx enabled. On playback I could identify the Dbx version blindfold — it provided subtle improvements in ambience and warmth, and when I compared subsequent recordings made at higher input levels, the digital edginess due to clipped transients was fairly obvious compared to the smoothness of the Dbx‑enabled version."
"The actual effects sound just as good as you'd expect, with smooth reverbs, rich chorus and flanging effects, and easy‑to‑use delays."
"To sum up, I found that Lexicon's Core 2 offered excellent audio recording quality and some unique features for its price."
¶ Критические замечания
- Отсутствие 96 кГц: Несмотря на 24-битные преобразователи, максимальная частота ограничена 48 кГц.
- DBX Type IV: Включается только джамперами на карте (не программно).
- Задержка эффектов MP100: При использовании эффектов в реальном времени возникала задержка, равная текущей задержке карты. Требовался обходной путь.
- Совместимость: Проблемы с некоторыми приложениями (Wavelab, Cakewalk) и конфликты с другими звуковыми картами.
- DirectSound: Отсутствие драйверов для софтовых синтезаторов.
- MME: Изменение настроек требовало перезагрузки.
¶ Преимущества и недостатки
¶ Плюсы
- Технология мягкого лимитирования DBX Type IV
- Отличное качество звука (24 бит, -109 дБ шума)
- Поддержка ADAT (8 каналов)
- Опциональная плата эффектов MP100 с процессором Lexicon
- 4 входа / 8 выходов + цифровые интерфейсы (до 12/16)
- Аппаратный мониторинг (Punch)
¶ Минусы
- Отсутствие 96 кГц
- DBX включается только джамперами
- Проблемы с драйверами на момент релиза
- Чувствительность к конфликтам с другими картами
- Неудобное переключение режимов (требует перезагрузки для MME)
¶ Комплектация
- PCI-карта Core 2
- Коммутационный блок
- Соединительный кабель (1 м)
- Syntrillium Cool Edit Pro SE
- Драйверы на CD-ROM
- Руководство пользователя
¶ Опционально
- Дочерняя плата эффектов MP100 (£149)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-аудиосистема с внешним блоком |
| Аналоговые входы | 4 x 1/4" TS (несимм.) |
| Аналоговые выходы | 8 x 1/4" TS (несимм.) |
| Цифровые интерфейсы | ADAT оптический (8 in/8 out), S/PDIF коаксиальный (RCA), S/PDIF оптический |
| Word Clock | Через RCA |
| АЦП | AKM AK5383, 24 бит, 107 дБ |
| ЦАП | AKM AK4324, 24 бит, 102 дБ |
| DBX Type IV | Да (джамперами) |
| Опционально | MP100 (эффекты MPX100) |
| Частоты | 44.1, 48 кГц |
| Одновременная работа | 12 in / 16 out (с ADAT) |
| Драйверы | MME, ASIO |
| ПО в комплекте | Cool Edit Pro SE |
