Производитель: Lexicon
Тип устройства: Профессиональная модульная система записи (PCI карта Core 32 + внешние интерфейсы LDI + дочерняя плата эффектов PC-90)
Год выпуска: 1998
Разрядность: 24 бит (АЦП) / 20 бит (ЦАП, эффекты)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI (Core 32, полноразмерная карта)
Цена на момент релиза: $2870 (Studio 12 T)
¶ Обзор
Lexicon Studio — это профессиональная модульная система записи, разработанная компанией Lexicon, известной своими легендарными ревербераторами. В отличие от большинства звуковых карт того времени, Studio предлагала не только высококачественное многоканальное аудио, но и аппаратные ревербераторы класса Lexicon PCM90 непосредственно на плате.

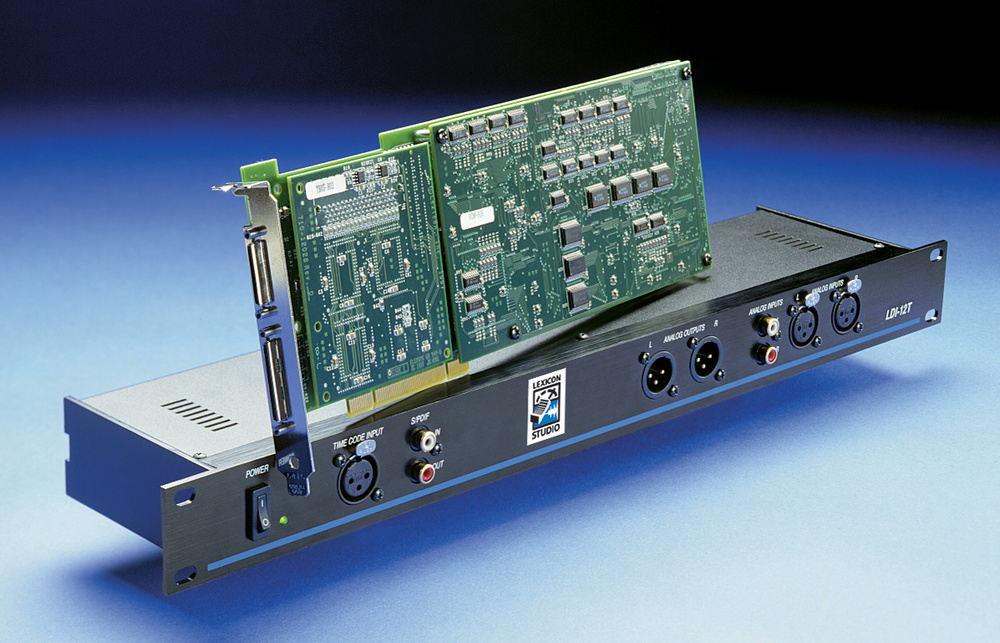

Система построена на полноразмерной PCI-карте Core 32, которая поддерживает до 32 каналов 24-битного аудио и позволяет подключать до трёх внешних интерфейсов. В комплект Studio 12 T входили карта Core 32, дочерняя плата эффектов PC-90 (копия процессора PCM90) и интерфейс LDI-12T (12 входов/выходов). Для расширения предлагались интерфейсы LDI-16S (16 каналов) и LDI-10T (8 каналов), а также модули расширения для цифровых форматов (AES/EBU, ADAT, TDIF) и синхронизации.
Ключевая особенность: Легендарные ревербераторы Lexicon PCM90, реализованные аппаратно на дочерней плате PC-90, с нулевой нагрузкой на CPU и бескомпромиссным качеством звука.
Интеграция с Cubase VST: Система была разработана в тесном сотрудничестве со Steinberg и напрямую поддерживалась Cubase VST, обеспечивая низкую задержку (47 мс) и бесшовную работу.
¶ Ключевые особенности

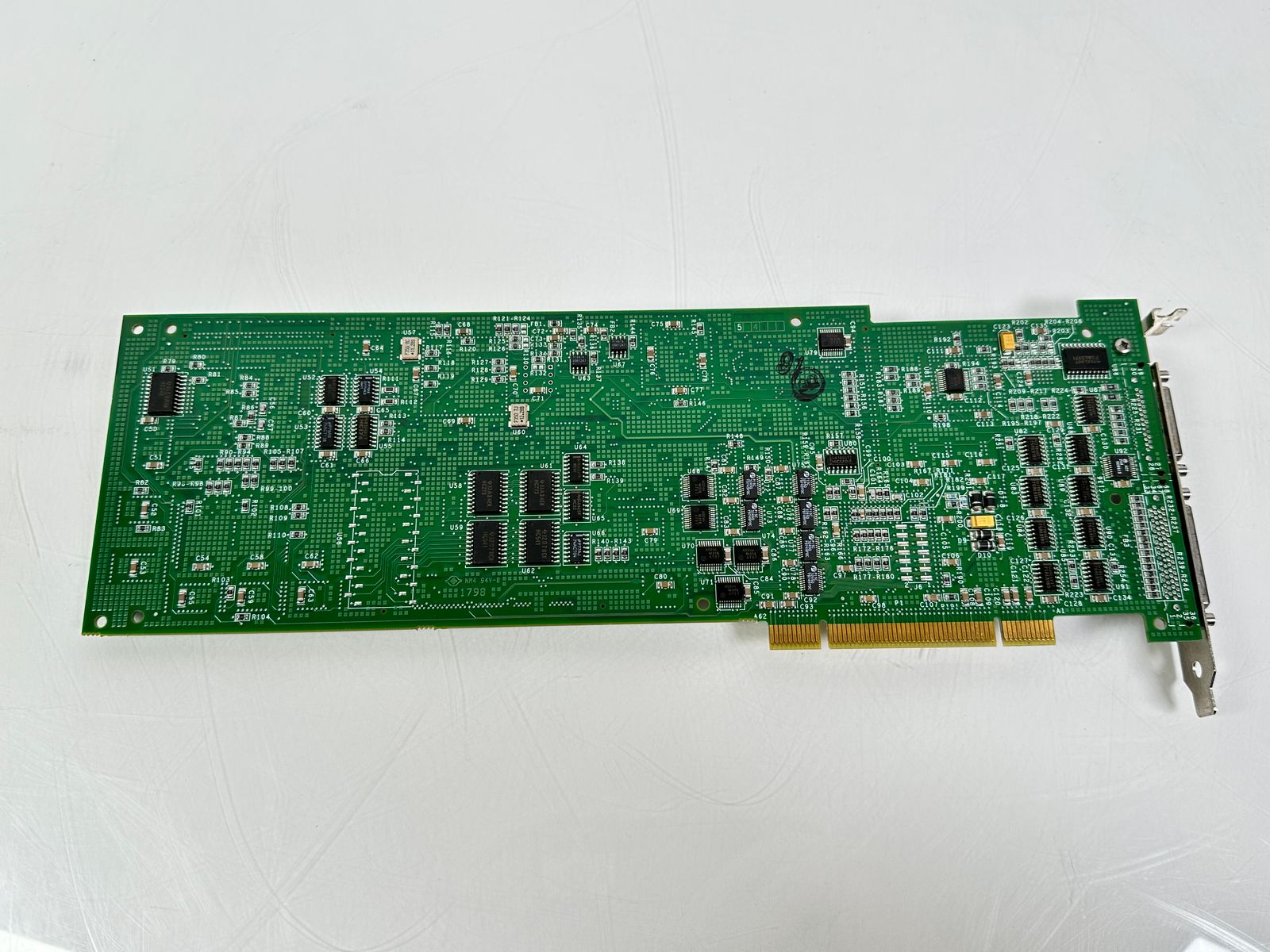

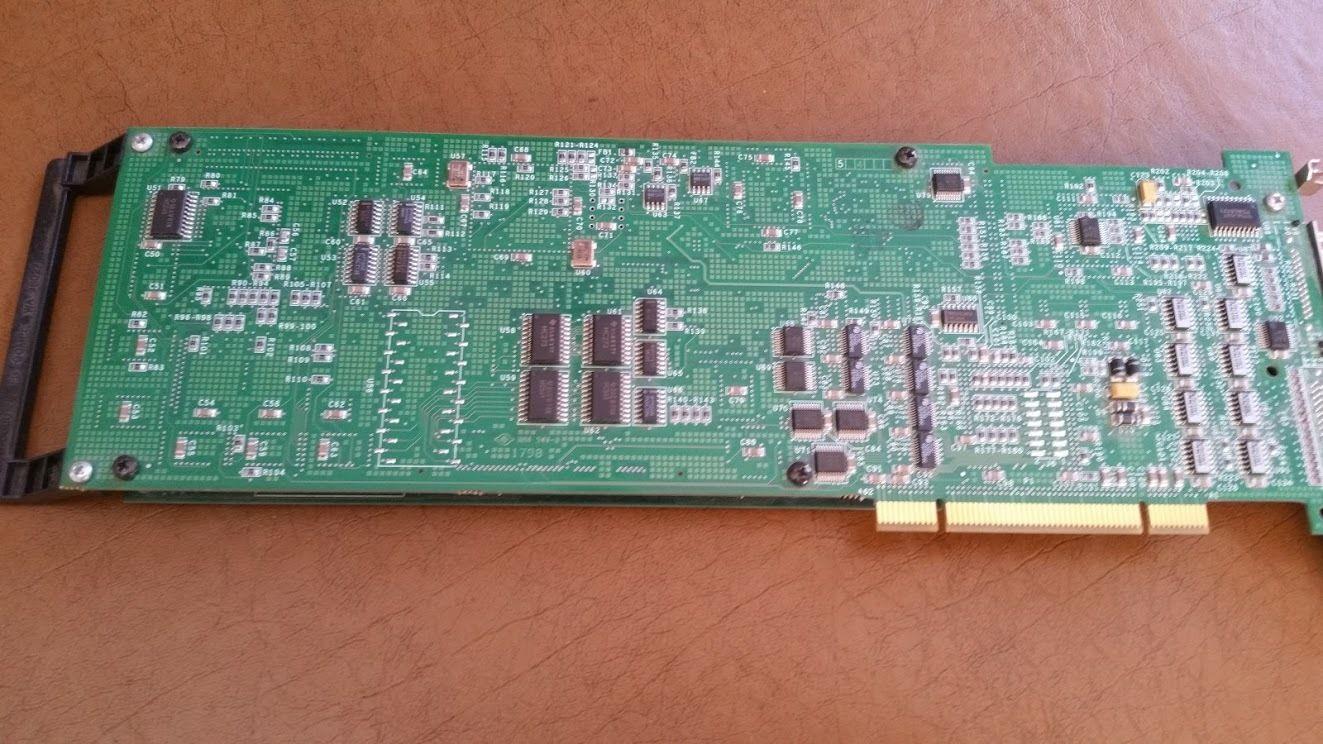

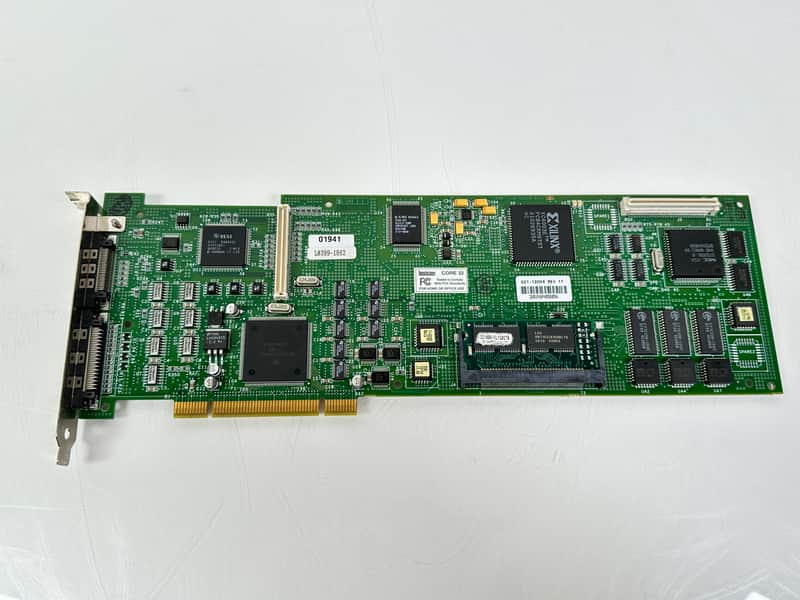

¶ PCI-карта Core 32
- Форм-фактор: Полноразмерная PCI-карта (14 дюймов / ~35.5 см).
- Каналы: Поддержка до 32 каналов ввода/вывода 24-битного звука одновременно.
- Синхронизация: Работа в качестве ведущего или ведомого устройства.
- Расширяемость: Возможность подключения до трёх внешних интерфейсов (два LDI-16S и один LDI-12T) — до 44 входов/выходов.

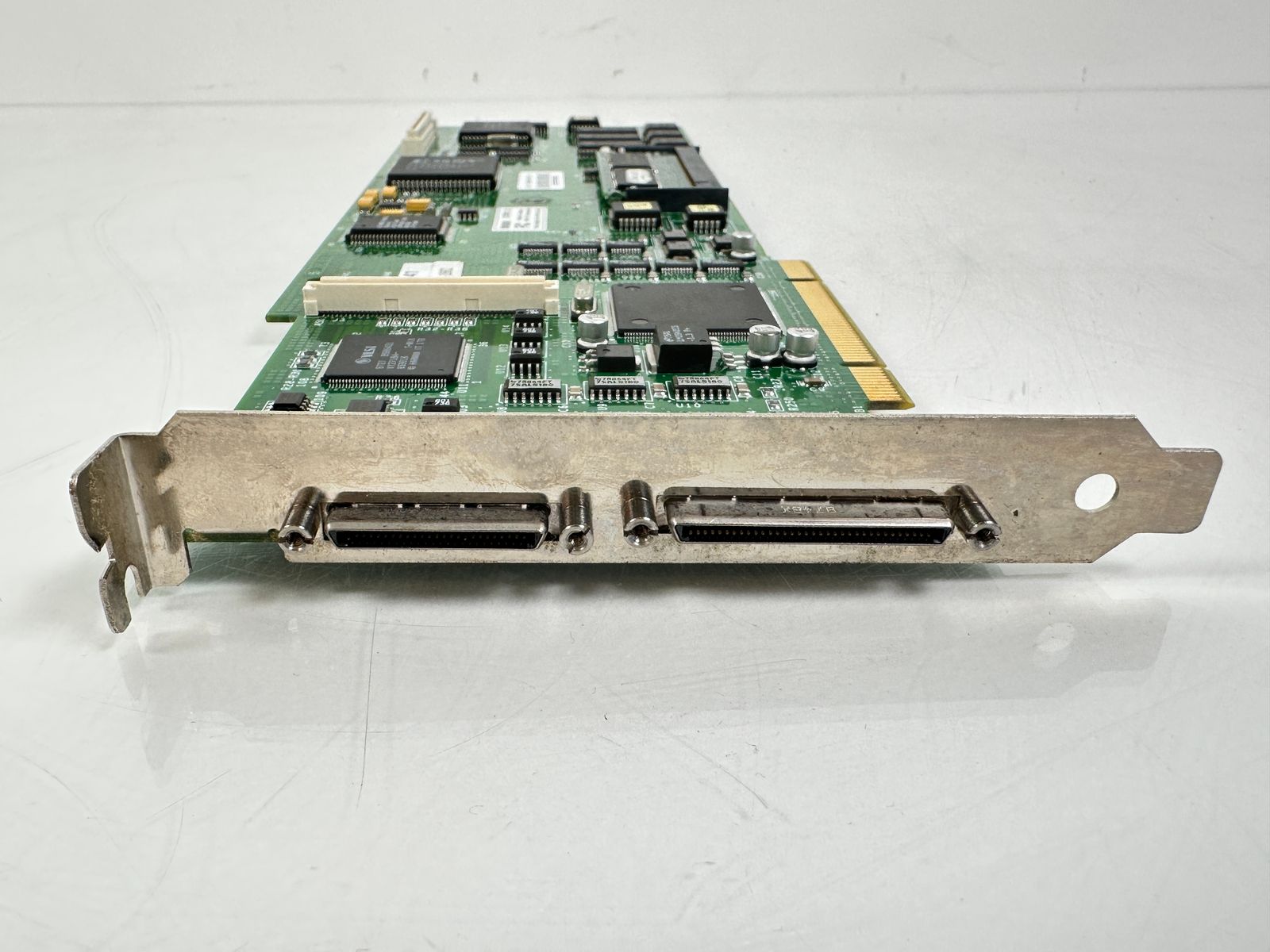

- Разъёмы на задней панели: Два разъёма для подключения интерфейсов.
- Разрядность внутренней шины: 24 бит.

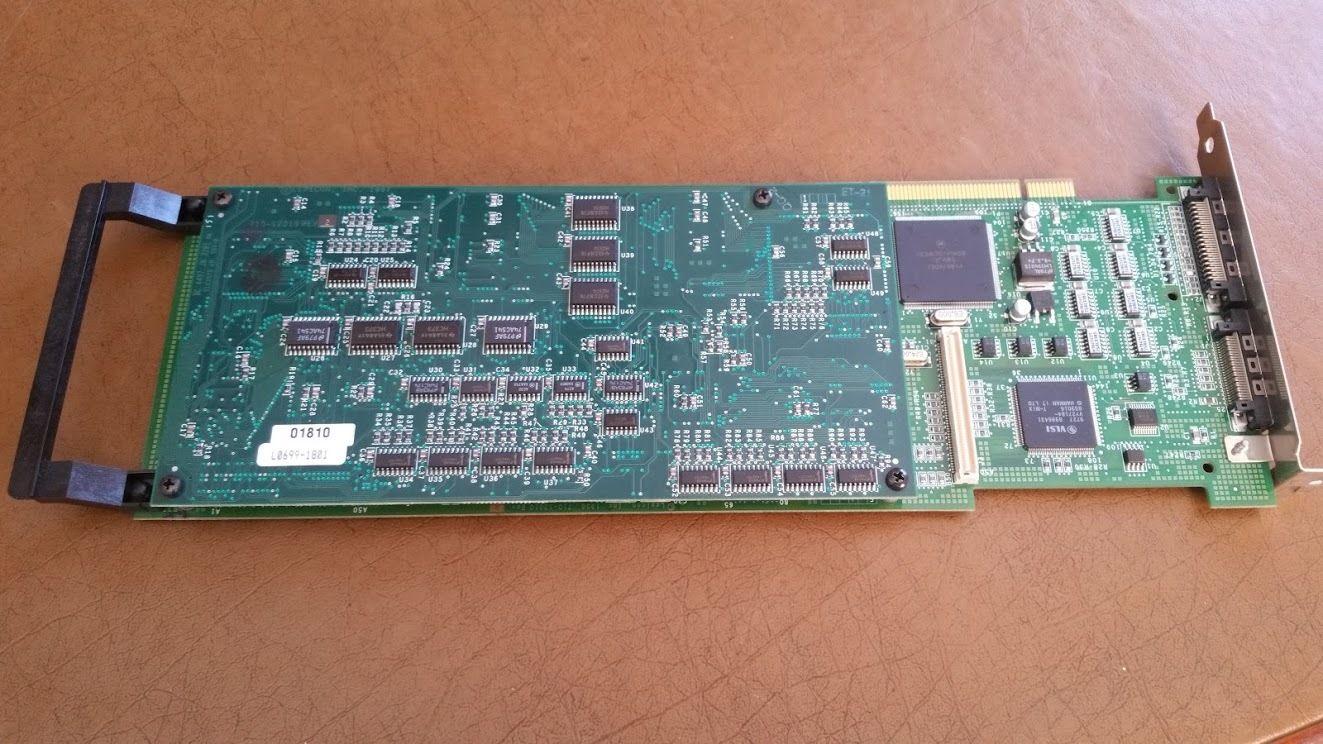

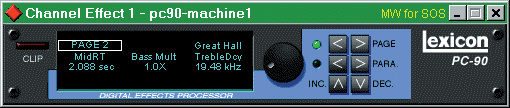

¶ Дочерняя плата эффектов PC-90
- Происхождение: Полный аналог процессора Lexicon PCM90.
- Ядро обработки: Идентично аппаратному PCM90.
- Количество процессоров: Два независимых ревербератора (Machine 1 и Machine 2).
- Алгоритмы (6 типов): Ambience, Chamber, Concert, Room, Inverse, Gate.
- Пресеты: 100 программ (два банка по 50).
- Разрядность обработки: 20 бит.
- Подключение: Непосредственно к Core 32.
- Внутренние входы/выходы: Две стереопары.

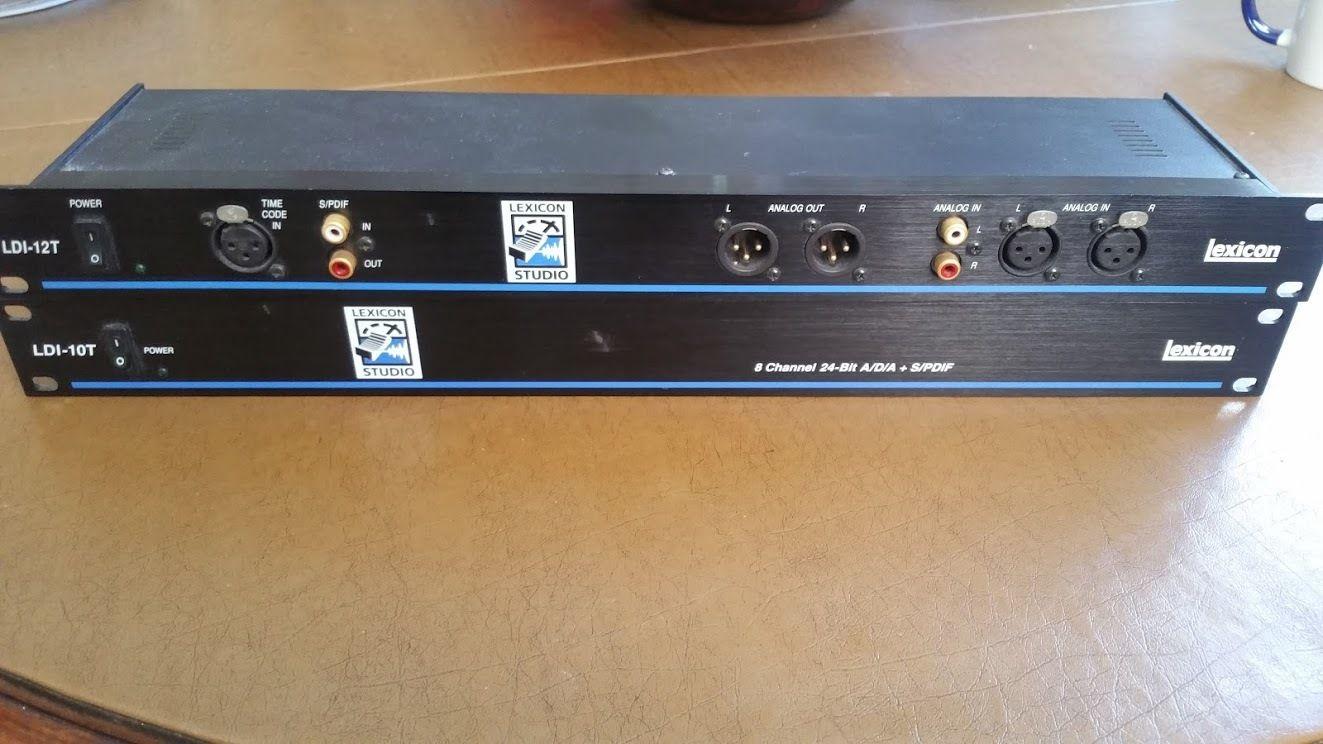

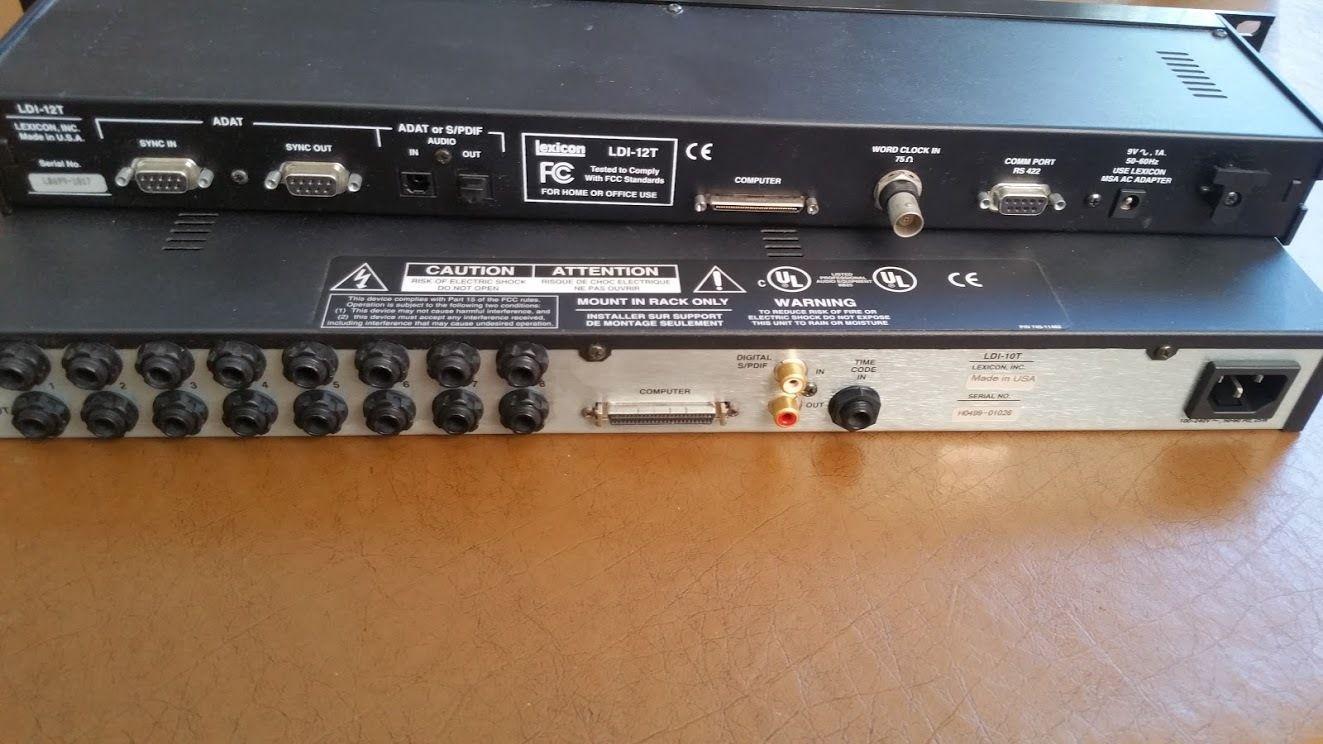

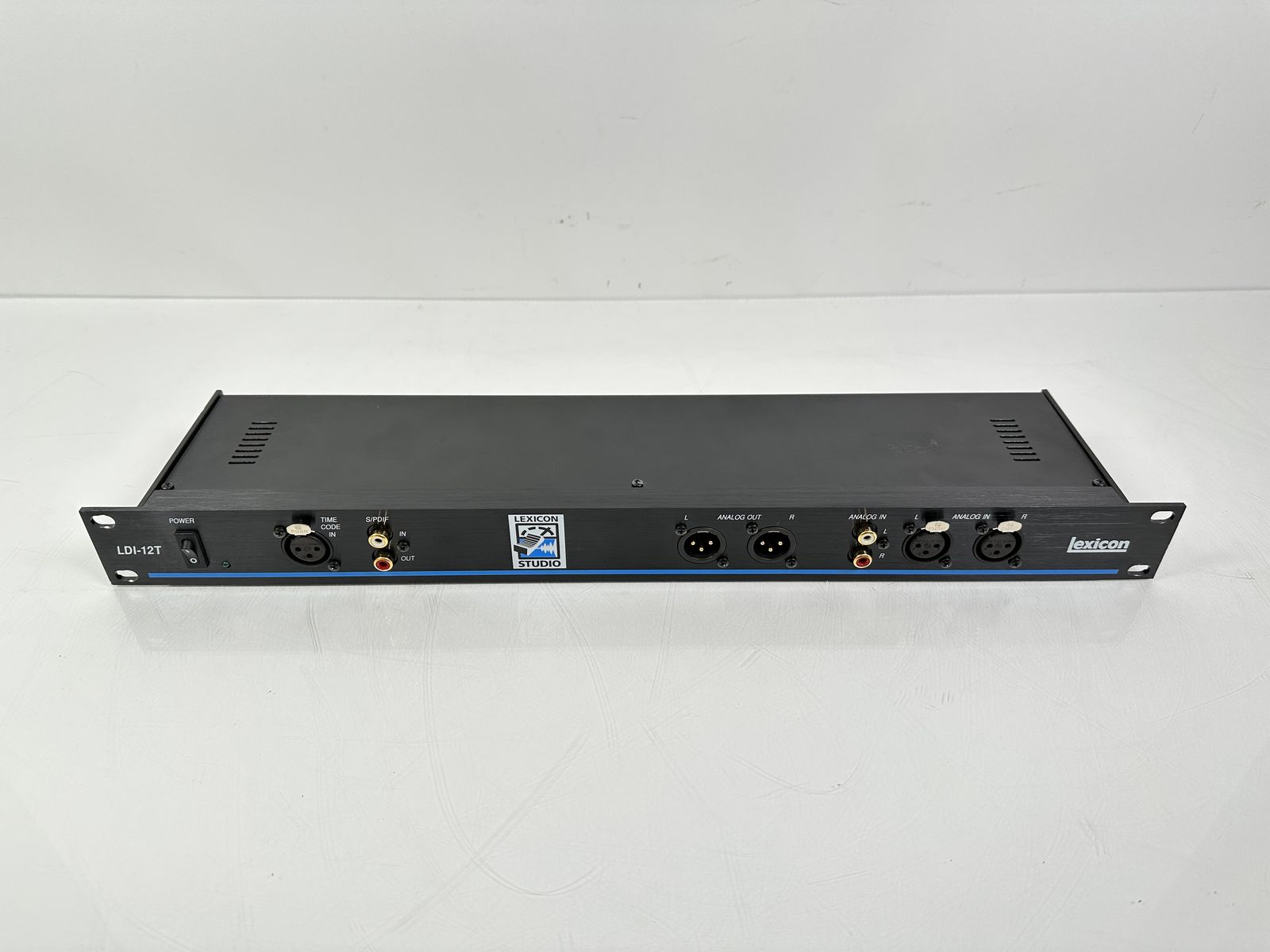

¶ Интерфейс LDI-12T (1U)
- Аналоговые входы:
- 2 x XLR (балансные, +4 dBu)
- 2 x RCA (-10 dBV) — программно выбираемые
- Аналоговые выходы: 2 x XLR (балансные, +4 dBu)
- АЦП: 24 бит
- ЦАП: 20 бит
- Цифровые интерфейсы:
- S/PDIF коаксиальный (RCA)
- ADAT оптический (8 каналов, переключаемый на S/PDIF)
- ADAT Sync In/Out
- Word Clock In (BNC)
- Синхронизация:
- LTC вход (XLR)
- RS-422 (9-pin) для управления устройствами с протоколом Sony
- Частоты дискретизации: 44.1, 48 кГц.

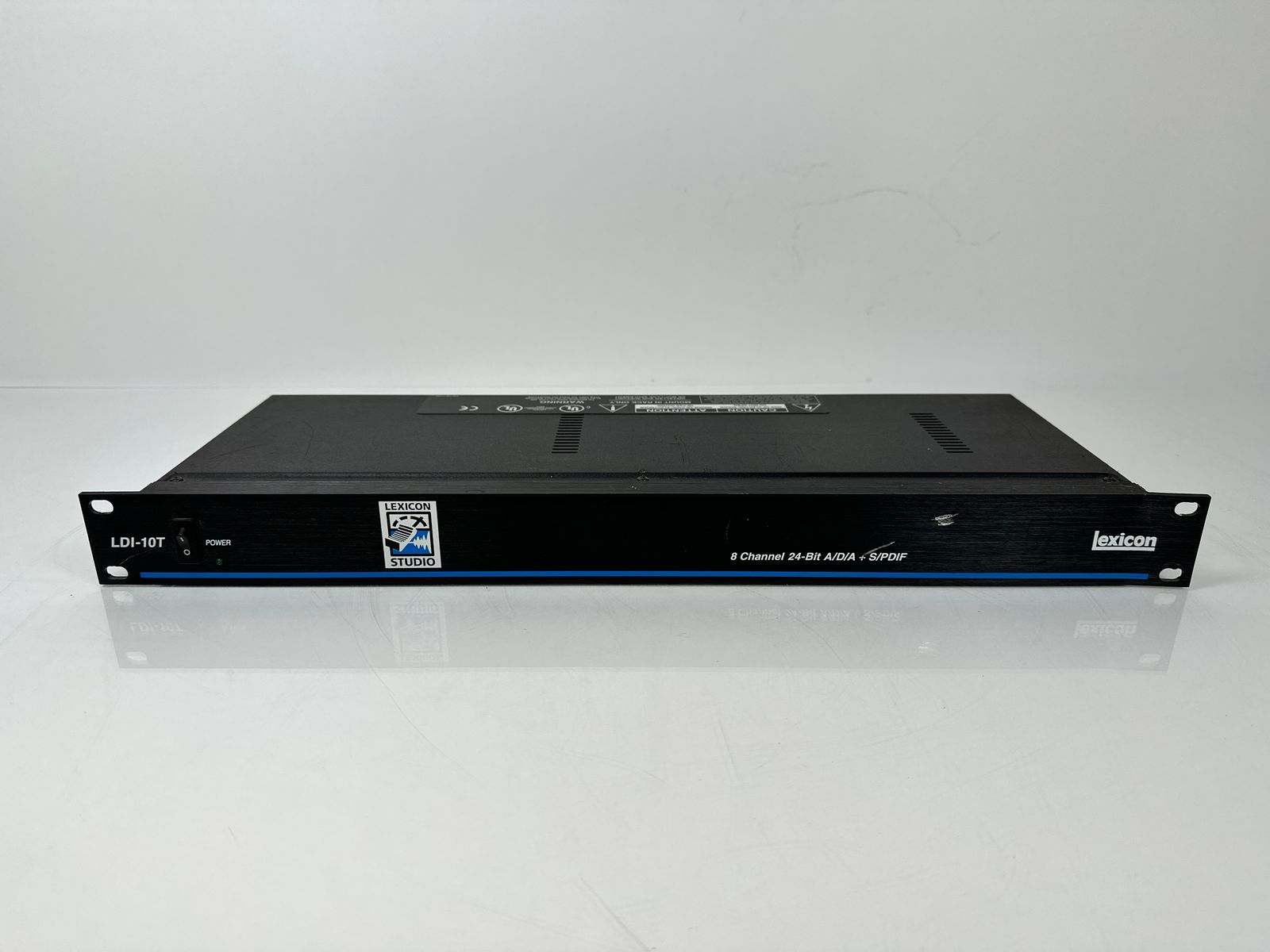

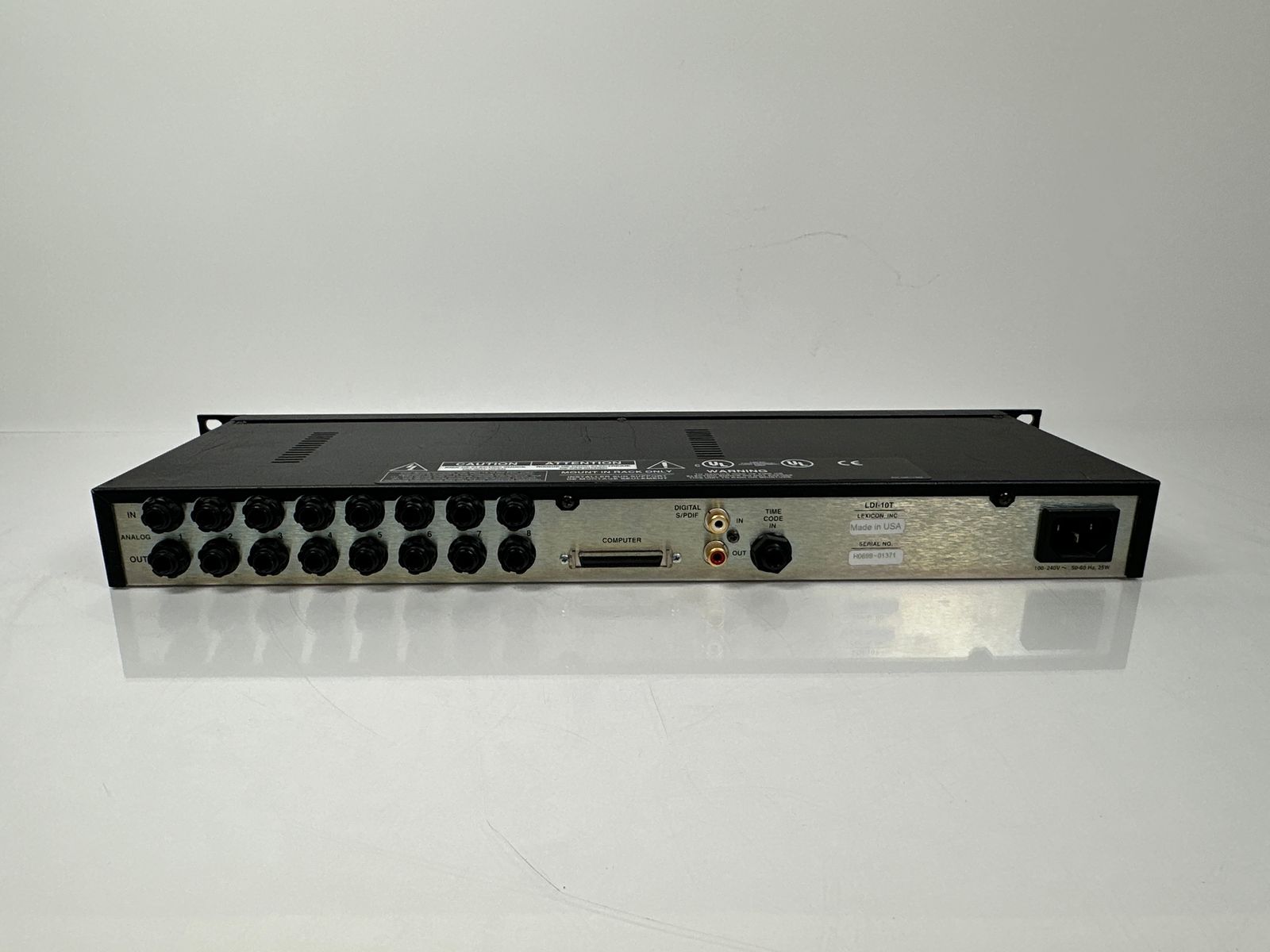

¶ Интерфейс LDI-10T (бюджетный)
- 8 аналоговых входов / выходов: 1/4" TRS (симметричные, переключаемые +4/-10 dBu).
- Цифровой интерфейс: S/PDIF коаксиальный (RCA).
- Синхронизация: Вход для синхросигнала (джек).
- Преобразователи: 24 бит.
- Цена: $750.
¶ Интерфейс LDI-16S (планировавшийся, но не выпущенный)
- Форм-фактор: 3U.
- Аналоговые входы/выходы: 8 x XLR (симметричные, +4 dBu).
- Цифровой интерфейс: TDIF (8 каналов).
- Слоты расширения: 3 дополнительных платы.
- Планируемые модули:
- AES-8: 8 каналов AES/EBU (XLR), одна пара с возможностью переключения на S/PDIF (RCA), стерео SRC.
- ADT-8: ADAT интерфейс с ADAT Sync.
- STC-1: Плата синхронизации (LTC, VITC, Video I/O, GPI).
¶ Адаптер LX-3
- Назначение: Позволяет использовать до трёх интерфейсов LDI-10T одновременно.
- Цена: $379.
¶ Технические характеристики
¶ Аналоговые входы (LDI-12T)
| Параметр | Балансные (XLR) | Небалансные (RCA) |
|---|---|---|
| Номинальный уровень | +4 dBu | -10 dBV |
| Диапазон полной шкалы | -14 до +18 dBu | -20 до +12 dBu |
| Импеданс | 100 кОм | 50 кОм |
¶ Преобразователи (LDI-12T)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 20 бит |
| Динамический диапазон | 104 дБ (106 дБ A) | 94 дБ (97 дБ A) |
| THD | < 0.05% | < 0.01% |
¶ Аналоговые выходы (LDI-12T)
| Параметр | Балансные (XLR) |
|---|---|
| Уровень полной шкалы | +22 dBu |
| Импеданс | 600 Ом |
¶ Общие характеристики
| Параметр | Значение |
|---|---|
| Частоты дискретизации | 44.1, 48 кГц |
| Внутренняя разрядность | 24 бит |
| Частотный диапазон | 20 Гц - 20 кГц (±0.5 дБ) |
¶ Системные требования
¶ Минимальные (PC)
- Процессор: Pentium 166 МГц
- ОЗУ: 64 МБ
- ОС: Windows 95
- Слот: PCI (полноразмерный)
¶ Рекомендованные (PC)
- Процессор: Pentium II 266-300 МГц
- ОЗУ: 64 МБ
- Жёсткий диск: SCSI, 8 ГБ, 7200 об/мин
- ОС: Windows 95
¶ Программное обеспечение
- Основное ПО: Steinberg Cubase VST (прямая поддержка через ASIO)
- Драйверы: Мультимедийные драйверы для PC (обещаны в будущем), Mac-драйверы (обещаны)

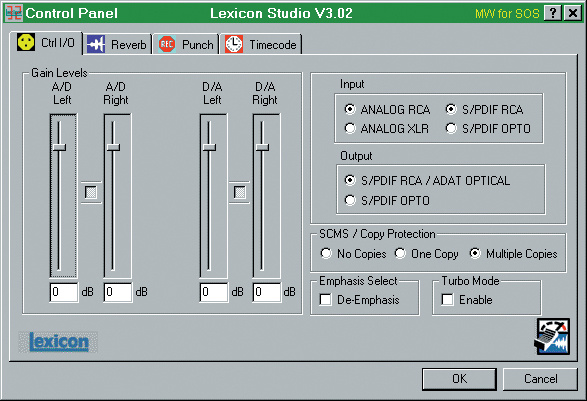

¶ Программное обеспечение (Control Panel)
Панель управления Lexicon Studio имеет четыре основные страницы:
¶ Ctrl I/O
- Фейдеры усиления для АЦП и ЦАП (-96 до +12 дБ).
- Gang для стереопар.
- Выбор активных входов/выходов.
- Настройки SCMS (копирайт).
- De-Emphasis для аналогового выхода.
- Turbo Mode: включение полной 32-канальной способности (для быстрых машин).

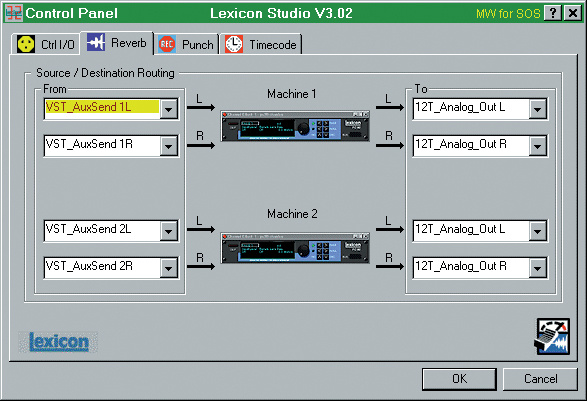

¶ Reverb
- Маршрутизация источников и назначений для двух процессоров PC-90.
- Доступные источники: 12 входов LDI-12T, 12 выходов LDI-12T, 4 Aux sends, 4 Aux returns.
- Возможность каскадного включения ревербераторов.
¶ Punch Record
- Прямая маршрутизация входных сигналов на выходы во время записи (обход задержки Cubase).
- Фейдер уровня микса.
¶ Timecode
- Включение чтения таймкода.
- Выбор источника (LTC).
- Отображение типа, валидности и значения таймкода.
- Преобразование LTC в MTC.
¶ Маркетинговые материалы
"It is a sign of the importance now being given to audio recording systems based on computer soundcards that heavyweight industry professionals like Lexicon are joining the fray. A few years ago, soundcards were regarded by some companies as toys suitable only for games — and now look what they can do!"
"Rather than moving their expertise to the software plug‑in market, Lexicon have incorporated their PCM90 reverb hardware into the new Studio recording system, and such is the desirability of the 'Lexicon sound' that many musicians have been eagerly awaiting the launch for this reason alone. We're not talking about a simulation either. The Lexicon Studio uses exactly the same core processing engine as the famous PCM90, taken out of its original rack housing and grafted on to a PCI soundcard."
"Lexicon have neatly side‑stepped this problem, as well as winning many people over in the process, by working closely with Steinberg to ensure that the Lexicon Studio integrates well with their Cubase VST software."
¶ Цитаты из обзора (Sound On Sound)
"Using the PC‑90 was a revelation. Switching it into circuit took no more overhead than the simple Wunderverb3 plug‑in supplied free with Cubase VST, and for all practical purposes you have simply connected your VST channels to a piece of external hardware. For anyone who has not used a Lexicon reverb before, the overwhelming feeling is of clarity — a 100% wet signal sounds just as clear as the direct one, with no metallic colouration during long decays, and it was a treat to have such a variety of quality reverbs on tap inside a PC."
"In fact, controlling VST using the Lexicon Studio felt much more like using an analogue machine — no wonder that Steinberg are so keen for other soundcard manufacturers to develop ASIO drivers."
"By building in a pair of hardware reverbs, offering the legendary quality of the PCM90, Lexicon have created a winning combination, since all of your computer power remains free to run more channels of audio, or a wider selection of other less intensive plug‑in effects."
"Lexicon seem to have designed a system that has a very useful balance of features. For many people who work with tape‑based 8‑track recorders such as the ADAT or DA88, moving the data to a computer‑based system for editing and mixdown is ideal, and for nearly all such applications a couple of high‑quality reverbs will always be needed."
"Overall, I think Lexicon have a definite winner on their hands in the Lexicon Studio 12T, and I suspect that they may be initially hard‑pressed to keep up with demand."
¶ Критические замечания
- Размер карты: Полноразмерная PCI-карта (14 дюймов) может не поместиться в корпуса с Baby-AT материнскими платами.
- Драйверы: На момент релиза отсутствовали стандартные Windows Multimedia драйверы и Mac-драйверы (обещаны в будущем).
- Разрядность записи: В Cubase VST 3.55 запись была ограничена 16 бит (24-бит обещаны в Cubase 4.0/24).
- ЦАП: Только 20 бит (при 24-бит АЦП).
- LDI-16S: Был анонсирован, но, по всей видимости, не выпущен.
¶ Преимущества и недостатки
¶ Плюсы
- Легендарные аппаратные ревербераторы PCM90 на борту
- Модульная архитектура с возможностью расширения
- Высокое качество АЦП (24 бит, 106 дБ)
- Интеграция с Cubase VST через ASIO
- Гибкие цифровые интерфейсы (ADAT, S/PDIF, TDIF)
- Punch Record для записи с нулевой задержкой
- Профессиональные возможности синхронизации (Word Clock, LTC, ADAT Sync, RS-422)
¶ Минусы
- Огромная PCI-карта, проблемы с установкой
- Отсутствие стандартных драйверов на момент релиза
- ЦАП только 20 бит
- Высокая цена ($2870 за Studio 12 T)
- LDI-16S так и не появился в продаже

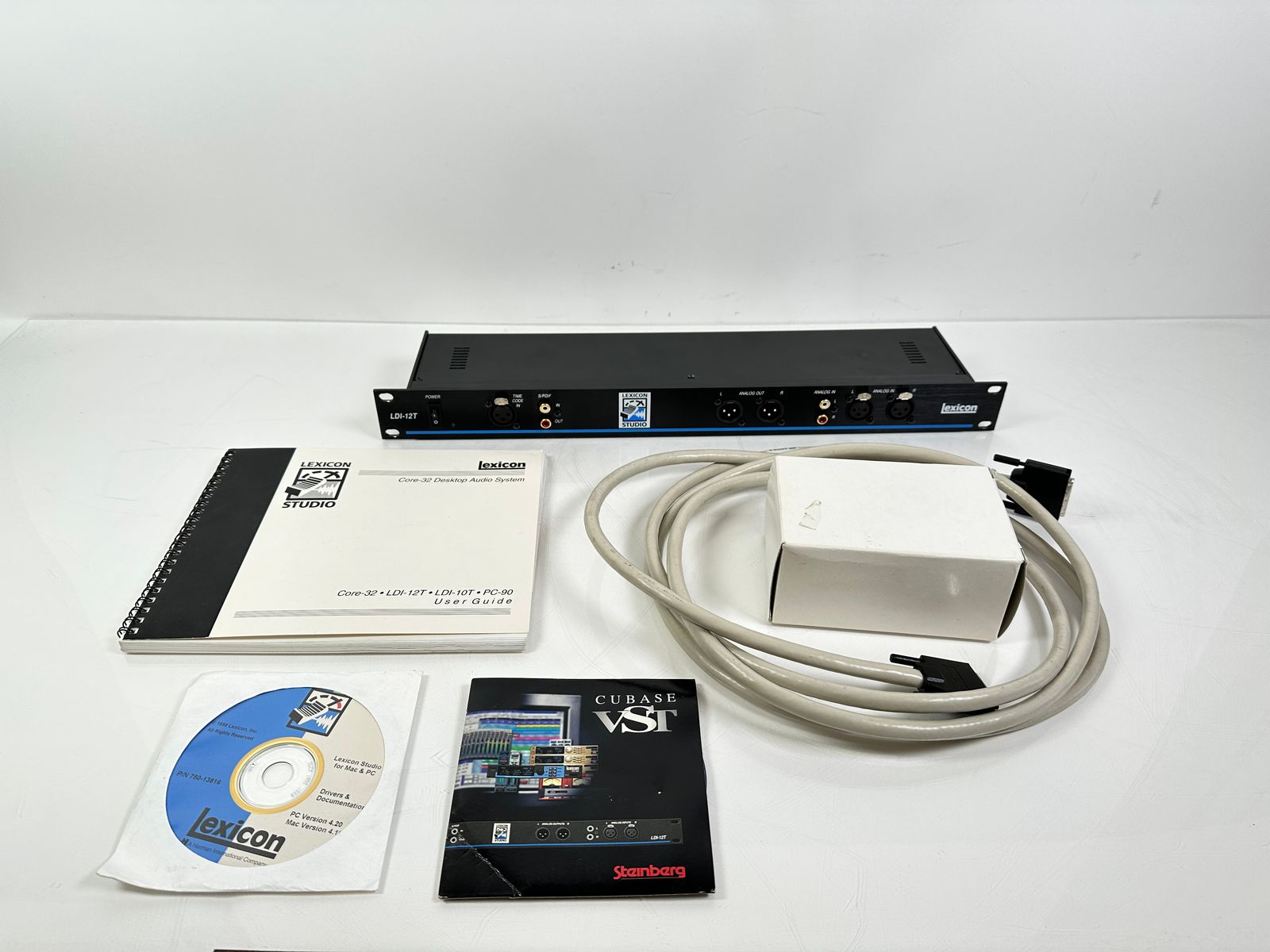

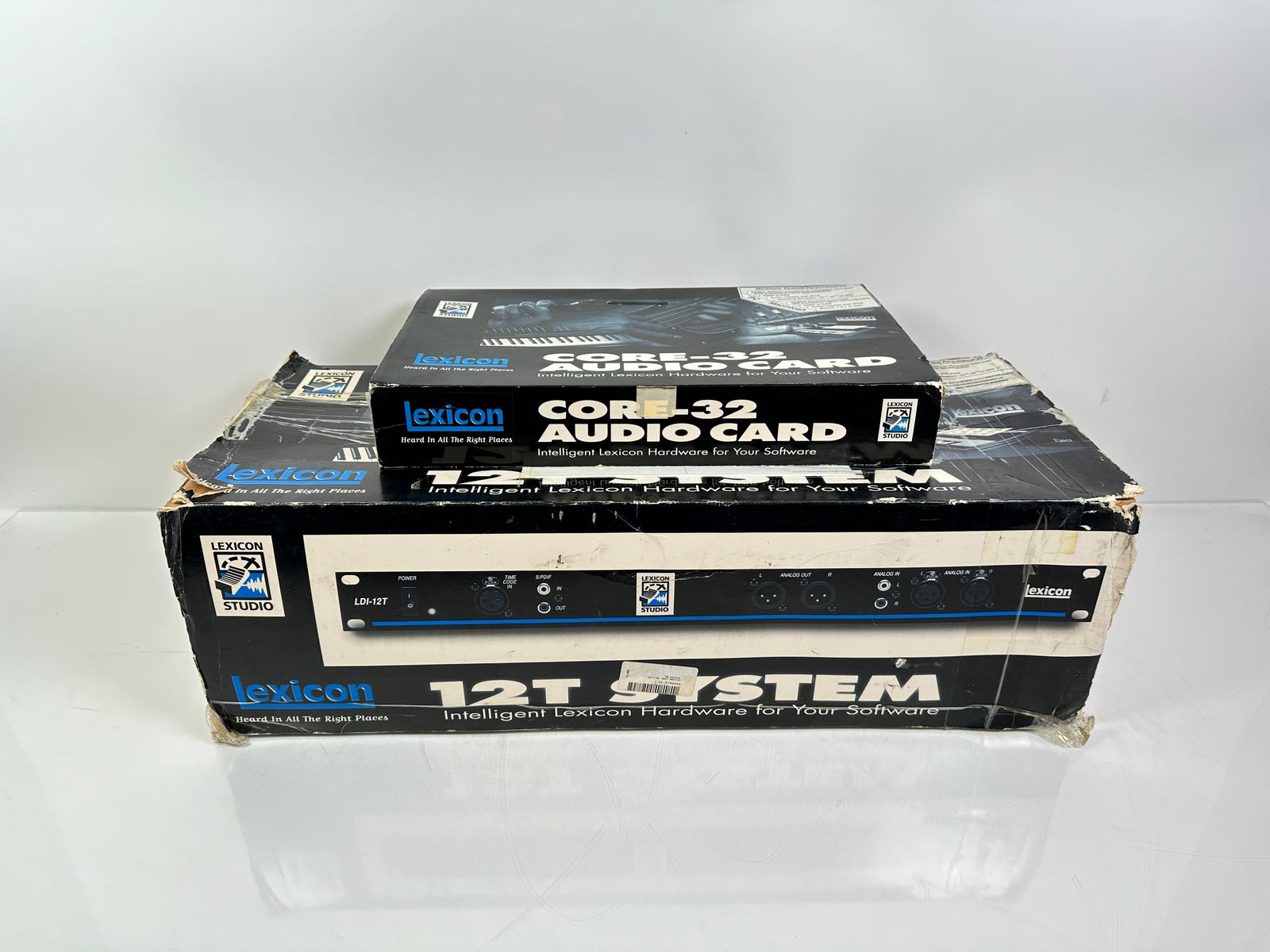

¶ Комплектация (Studio 12 T)
- PCI-карта Core 32
- Дочерняя плата эффектов PC-90
- Интерфейс LDI-12T (1U)
- Соединительный кабель (3 м)
- Антистатические браслеты для установки
- Драйверы на дискетах
- Демо-версия Cubase VST
¶ Сводная таблица
| Компонент | Характеристики |
|---|---|
| Core 32 | Полноразмерная PCI-карта, до 32 каналов, 2 слота для интерфейсов |
| PC-90 | Дочерняя плата с 2 ревербераторами PCM90 (6 алгоритмов, 100 пресетов) |
| LDI-12T | 1U интерфейс: 2 XLR in, 2 XLR out, 2 RCA in, ADAT, S/PDIF, Word Clock, LTC |
| LDI-10T | 8 x TRS in/out (симм., +4/-10), S/PDIF, 24 бит |
| AES-8 | 8 каналов AES/EBU, S/PDIF, SRC |
| STC-1 | Синхронизация LTC, VITC, видео, GPI |
| АЦП (LDI-12T) | 24 бит, 106 дБ(A) |
| ЦАП (LDI-12T) | 20 бит, 97 дБ(A) |
| Частоты | 44.1, 48 кГц |
