Производитель: Lynx Studio Technology
Тип устройства: Профессиональная 24-битная PCI-звуковая карта
Год выпуска: 1998
Разрядность: 24 бит
Макс. частота дискретизации: 50 кГц (аналог) / 96 кГц (цифра)
Интерфейс: PCI
Цена на момент релиза: $768 (£449)
¶ Обзор

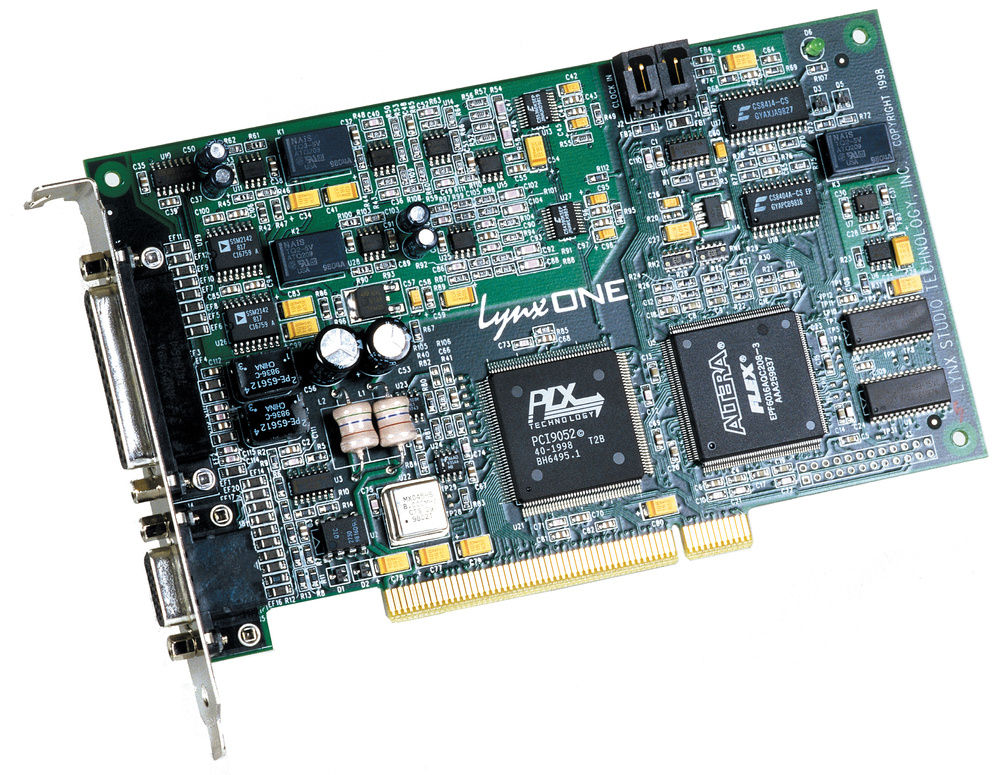

Lynx Studio LynxONE — это профессиональная 24-битная PCI-звуковая карта, созданная для заполнения ниши на рынке, которую долгое время игнорировали производители: высококачественное стерео решение для тех, кому не нужны многоканальные системы, но требуется бескомпромиссное качество звука.
LynxONE была разработана с акцентом на максимальную чистоту сигнала. Вместо использования внешнего коммутационного блока, инженеры Lynx сосредоточились на тщательном проектировании аналоговой части непосредственно на плате: поверхностный монтаж активных компонентов, прецизионные резисторы, обширные заземлённые плоскости, фильтрация питания и релейное переключение уровней (вместо дешёвых электронных ключей). В результате карта предлагала звук, превосходящий многие внешние конвертеры того времени.
Ключевая особенность: Выдающееся качество звука для стерео записи и воспроизведения, достигаемое за счёт тщательного проектирования аналоговой части и использования релейного переключения уровней вместо электронных ключей.
Универсальность: Полноценный цифровой интерфейс AES/EBU с поддержкой 96 кГц, два MIDI входа и выхода (32 канала), Word Clock и возможность объединения до 4 карт делают LynxONE профессиональным инструментом для мастеринга и пост-продакшна.
¶ Ключевые особенности
¶ Аналоговые интерфейсы
- 2 входа / 2 выхода: Симметричные XLR через кабельный адаптер.
- Релейное переключение уровней: +4 dBu / -10 dBV (золотые контакты реле).
- Макс. уровень: +20 dBu (+4 режим) / +6 dBV (-10 режим).
- Входной импеданс: 24 кОм (баланс) / 12 кОм (небаланс).
- Выходной импеданс: 100 Ом (баланс) / 50 Ом (небаланс).
- Частоты дискретизации: до 50 кГц (аналог).
¶ Цифровые интерфейсы
- AES/EBU или S/PDIF: XLR через кабельный адаптер (трансформаторная развязка).
- Поддержка: до 96 кГц, 24 бит.
- Переключение формата: программное, с изменением импеданса (110Ω / 75Ω) и напряжения.
¶ MIDI интерфейс
- 2 входа / 2 выхода: 32 MIDI-канала (DIN-5 через адаптер).
- Интеллектуальные буферы: Глубокие буферы для надёжной передачи.
¶ Синхронизация
- Word Clock: Вход и выход (BNC).
- Внутренний генератор: 8 - 100 кГц, низкий джиттер.
- Видео синхронизация: 13.5 МГц, 27 МГц (для работы с видео-картами).
- Super Clock (256x): Поддержка.
- Каскадирование: До 4 карт LynxONE через внутренние разъёмы Clock In/Out.
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Модель | Crystal CS5360 | Crystal CS4390 |
| Разрядность | 24 бит | 24 бит |
| Oversampling | 128x | 128x |
| Динамический диапазон | >103 дБ | >103 дБ |
| THD+N | < 0.0022% | < 0.0015% |
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -93.3 dB |
| 24 бит / 44.1 кГц | -106 dB |
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Входы | Выходы |
|---|---|---|
| Тип разъемов | XLR (female) | XLR (male) |
| Номинальные уровни | +4 dBu / -10 dBV | +4 dBu / -10 dBV |
| Макс. уровень | +20 dBu / +6 dBV | +20 dBu / +6 dBV |
| Импеданс | 24 кОм (бал.) / 12 кОм (небал.) | 100 Ом (бал.) / 50 Ом (небал.) |
| Частотный диапазон | 10 Гц - 20 кГц (+0/-0.35 дБ) | 10 Гц - 20 кГц (+0/-0.35 дБ) |
| Динамический диапазон | >103 дБ(A) | >103 дБ(A) |
| THD+N | 0.0022% | 0.0015% |
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| Форматы | AES/EBU, S/PDIF (программно переключаемые) |
| Разрядность | 16, 20, 24 бит |
| Частоты | 32, 44.1, 48, 88.2, 96 кГц |
| Развязка | Трансформаторная |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98/NT4/2000
- Процессор: Pentium 90 МГц
- ОЗУ: 16 МБ
¶ Поддерживаемые процессоры
- Intel Pentium, DEC Alpha, AMD Athlon
¶ Драйверы

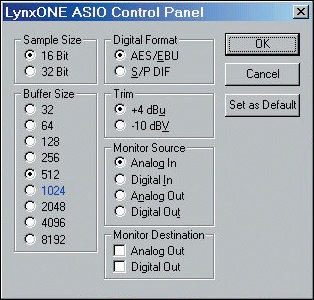

- Windows: MME, DirectSound, ASIO
- Mac: Обещаны (не готовы на момент обзора)
¶ Совместимое ПО
- Секвенсоры: Cakewalk Pro Audio, Logic Audio Platinum 4.5+, Cubase VST/24 3.72+
- Редакторы: Acid, Cool Edit Pro, Samplitude, Sound Forge, Vegas Pro, Wavelab
- Софт-синтезаторы: Bitheadz Unity/Retro, Gigasampler 1.61+, Seer Systems Surreal/Reality

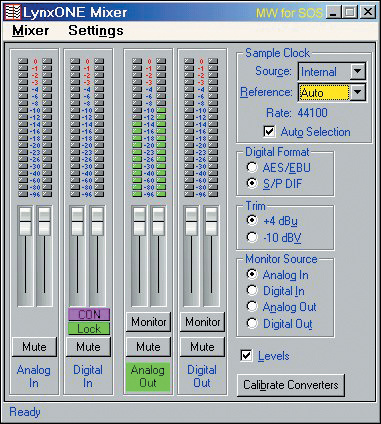

¶ Программное обеспечение (Lynx One Mixer)
¶ Основное окно
- Аналоговые вход/выход: 20-сегментные индикаторы, фейдеры, Mute.
- Цифровые вход/выход: Индикаторы, фейдеры, Mute.
- Статус цифрового входа: Индикация Consumer/Professional, валидности сигнала, ошибок (бифазное кодирование, паритет, CRC).
¶ Options Panel
- Sample Clock: Internal, External, Header, Digital.
- Reference: Auto, 13.5MHz, 27MHz, Word, Word256.
- Digital Format: AES/EBU или S/PDIF.
- Analog Levels: +4 dBu / -10 dBV.
- Monitor Source: Analog In, Digital In, Analog Out, Digital Out.
- Calibrate Converters: Калибровка постоянной составляющей.

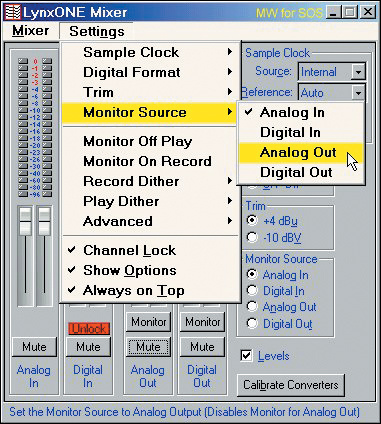

¶ Settings Menu
- Monitor Off Play: Отключает мониторинг при воспроизведении.
- Monitor On Record: Включает мониторинг при записи.
- SyncStart: Семпл-точный старт всех устройств.
- High-Pass Filter: Включение/отключение фильтра на аналоговых входах.
- Dither Options: Выбор типа дизеринга для записи и воспроизведения.
¶ Маркетинговые материалы
"I've often thought that there's a gap in the soundcard market for a straightforward stereo in/stereo out analogue design with digital I/O, but built to a high sound quality. Not all of us require lots of simultaneous analogue inputs and outputs for recording live bands or outputting to a surround speaker system, and many musicians who record instruments one by one require nothing more than stereo I/O."
"Lynx Studio Technology's Lynx One... is a PCI soundcard which, although it uses onboard A‑D and D‑A converters rather than a separate breakout box, is designed to yield the best possible audio quality. It features a single stereo analogue input and output, and its analogue signal path is as simple as possible, to keep noise levels to a minimum."
¶ Цитаты из обзора (Sound On Sound)
"From my first 16‑bit audition I knew that Lynx weren't bluffing when it came to audio quality. The sound was refined and effortless, and made my old Echo Gina card sound like a poor relation. Not only were the highs more focussed, but the mid‑range seemed cleaner, and the bass end tighter and deeper. In some of my soundcard reviews I've noticed improvements with particular sounds such as female vocals or percussion, but this time I could hear the difference on almost every file I played."
"In all cases I could hear further into the mix — compared to most other soundcards the Lynx One seemed to be the audio equivalent of Windolene, removing a layer of grime to reveal the clarity beneath."
"This is possibly the best‑sounding soundcard I've reviewed to date, even though it doesn't use the very latest converters. It just shows that attention to detail and dedicated audio engineering can squeeze the last drop of performance from the available components, and that you don't necessarily have to have externally mounted converters to achieve professional results."
"If you only ever need to record and play back in stereo, the Lynx One will do this in style. ... Those who use their ears rather than their eyes are likely to be more impressed by the Lynx One. Anyone who remains convinced that computer soundcards are the poor relation of audio should take a careful listen."
¶ Критические замечания
- Аналоговая частота: Ограничена 50 кГц (цифровая до 96 кГц).
- Нет оптического S/PDIF: Только коаксиальный (XLR/RCA).
- Кабельные адаптеры: XLR и BNC могут быть неудобны для пользователей с RCA-оборудованием.
- Дизеринг: Требует понимания для правильной настройки.
¶ Преимущества и недостатки
¶ Плюсы
- Выдающееся качество звука (лучшее в своём классе на момент выхода)
- Профессиональный цифровой интерфейс AES/EBU с поддержкой 96 кГц
- Релейное переключение уровней (чистая аналоговая коммутация)
- 2 MIDI входа / 2 выхода (32 канала)
- Word Clock и видео синхронизация
- Возможность каскадирования до 4 карт
- Трансформаторная развязка цифровых входов/выходов
- Высококачественные компоненты (Crystal, прецизионные резисторы)
¶ Минусы
- Только стерео аналоговый I/O
- Аналоговая частота ограничена 50 кГц (не 96)
- Высокая цена ($768)
- Нет оптического цифрового входа/выхода
¶ Комплектация

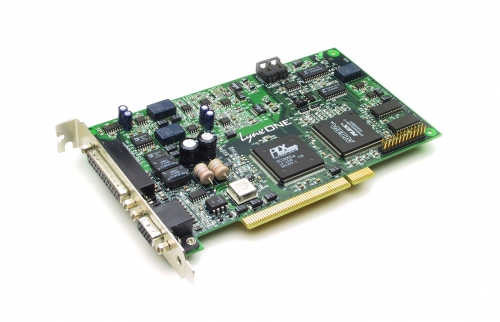

- PCI-карта LynxONE
- Кабельный адаптер L2Audio (6 XLR: 2 in, 2 out, цифровой in, цифровой out)
- Кабельный адаптер L2Sync (2 BNC, 4 MIDI: 2 in, 2 out)
- Дискета с драйверами
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная PCI-звуковая карта |
| Аналоговые входы | 2 x XLR (симм., +4/-10, +20 dBu макс.) |
| Аналоговые выходы | 2 x XLR (симм., +4/-10, +20 dBu макс.) |
| Цифровые интерфейсы | AES/EBU / S/PDIF (XLR), до 96 кГц |
| MIDI | 2 in, 2 out (32 канала) |
| Word Clock | BNC (вход/выход) |
| Синхронизация с видео | 13.5 МГц, 27 МГц |
| АЦП | Crystal CS5360 (24 бит, 128x oversampling) |
| ЦАП | Crystal CS4390 (24 бит, 128x oversampling) |
| Динамический диапазон | >103 дБ(A) |
| THD+N | 0.0022% (вход) / 0.0015% (выход) |
| Частоты (аналог) | 8 - 50 кГц |
| Частоты (цифра) | 32 - 96 кГц |
| Каскадирование | До 4 карт |
| ОС | Windows 95/98/NT4/2000 |
