Производитель: Lynx Studio Technology
Тип устройства: Профессиональная PCI-звуковая карта высшей ценовой категории
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: PCI
Цена на момент релиза: $1295–1595 (в зависимости от модификации)
¶ Обзор
Lynx Studio LynxTWO — это эталонная PCI-звуковая карта высшей ценовой категории, разработанная для профессиональных студий звукозаписи, мастеринга, видеопостпродакшна и вещания. Карта пришла на смену легендарной Lynx ONE и стала первым продуктом компании с поддержкой 192 кГц.
LynxTWO выпускалась в трёх модификациях, различающихся конфигурацией аналоговых каналов: LynxTWO-A (4 входа / 4 выхода), LynxTWO-B (2 входа / 6 выходов — идеально для 5.1 surround) и LynxTWO-C (6 входов / 2 выхода — для мобильных систем записи). Все модели используют одни и те же высококачественные преобразователи: AKM AK5394 на входе (123 дБ DR) и Crystal CS4396 на выходе (120 дБ DR).
Ключевая особенность: Референсное качество звука с динамическим диапазоном 117 дБ (вход) и 116 дБ (выход) — лучшее среди PCI-карт своего времени, сравнимое с отдельными внешними конвертерами Apogee и Prism Sound.
Универсальность: Три модификации карты позволяют выбрать оптимальную конфигурацию для любых задач — от многоканальной записи до воспроизведения 5.1 surround.
¶ Ключевые особенности
¶ Модификации
| Модель | Аналоговые входы | Аналоговые выходы | Цена | Применение |
|---|---|---|---|---|
| LynxTWO-A | 4 | 4 | $1395 | Универсальная |
| LynxTWO-B | 2 | 6 | $1295 | 5.1 surround, сведение |
| LynxTWO-C | 6 | 2 | $1595 | Мобильная запись |
¶ Аналоговые интерфейсы
- Разъёмы: XLR (симметричные) через кабельный адаптер.
- Подключение: Балансное и небалансное (программно переключается).
- Уровни: +4 dBu / -10 dBV (программно для пар каналов).
- Макс. уровень: +20 dBu (+4 режим) / +6 dBV (-10 режим).
- Импеданс входа: 24 кОм (баланс) / 12 кОм (небаланс).
- Импеданс выхода: 100 Ом (баланс) / 50 Ом (небаланс).
¶ Цифровые интерфейсы
- Форматы: AES/EBU и S/PDIF (XLR через кабельный адаптер).
- Разрядность: 16, 20, 24 бит.
- Частоты: до 96 кГц.
- Преобразование частоты (SRC): На входе, соотношение до 3:1, 128 дБ DR.
- Поддержка non-audio: Dolby Digital, HDCD.
¶ Синхронизация
- SMPTE (LTC): Чтение и генерация, все стандартные частоты кадров (24, 25, 29.97, 30 Drop/Non-drop).
- Word Clock: Вход и выход (BNC).
- 256x Clock: Поддержка Super Clock.
- Видео синхронизация: NTSC, PAL.
- LStream: Проприетарный порт для расширения (до 16 каналов).
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Модель | AKM AK5394 | Crystal CS4396 |
| Динамический диапазон (чип) | 123 дБ | 120 дБ |
| Динамический диапазон (системный) | 115-117 дБ(A) | 116-117 дБ(A) |
| THD+N | -108 dB (0.0004%) | -97 dB (0.0014%) |
¶ LStream (расширение)
- Пропускная способность: 16 входов / 16 выходов, 24 бит / 96 кГц.
- Опциональные модули (анонсированы):
- LS ADAT: 16-канальный ADAT оптический I/O.
- LS AES: 8-канальный AES/EBU I/O.
- LS TDIF: 8-канальный TASCAM TDIF I/O.
¶ Технические характеристики
¶ Аналоговые входы (24 бит / 44.1 кГц)
| Параметр | Значение |
|---|---|
| Частотный диапазон | 20 Гц - 20 кГц (±0.05 дБ) |
| Динамический диапазон | 115-117 дБ(A) |
| Сигнал/шум | 114-116 дБ(A) |
| Перекрестные помехи | < -120 дБ |
| THD+N | -108 дБ (0.0004%) @ -1 dBFS |
¶ Аналоговые выходы (24 бит / 44.1 кГц)
| Параметр | Значение |
|---|---|
| Частотный диапазон | 20 Гц - 20 кГц (±0.05 дБ) |
| Динамический диапазон | 116-117 дБ(A) |
| Сигнал/шум | 116-117 дБ(A) |
| Перекрестные помехи | < -120 дБ |
| THD+N | -97 дБ (0.0014%) @ -1 dBFS |
¶ Измерения (RMAA, loopback)
| Режим | Динамический диапазон | SNR | THD |
|---|---|---|---|
| 24 бит / 44.1 кГц | 115 дБ(A) | 113 дБ(A) | 0.0004% |
| 24 бит / 96 кГц | ~114 дБ(A) | ~112 дБ(A) | — |
| 24 бит / 192 кГц | ~110 дБ(A) | ~109 дБ(A) | — |
¶ Частотный диапазон
- 44.1 кГц: 20 Гц - 20 кГц (±0.05 дБ)
- 96 кГц: 20 Гц - 40 кГц (±0.1 дБ)
- 192 кГц: 20 Гц - 80 кГц (±0.2 дБ)
¶ Системные требования
¶ Минимальные
- ОС: Windows 98/Me/NT4/2000/XP
- Процессор: Pentium
- ОЗУ: 32 МБ
- Дисплей: 1024 x 768
¶ Поддержка Mac
- ОС: Mac OS 9 (обещана в 2002)
¶ Драйверы
- Windows: MME, DirectSound, ASIO 2.0
- Mac: ASIO 2.0
¶ Программное обеспечение (Lynx Mixer)
Lynx Mixer — мощная 32-канальная/32-разрядная программная панель с 16 субвыходами.

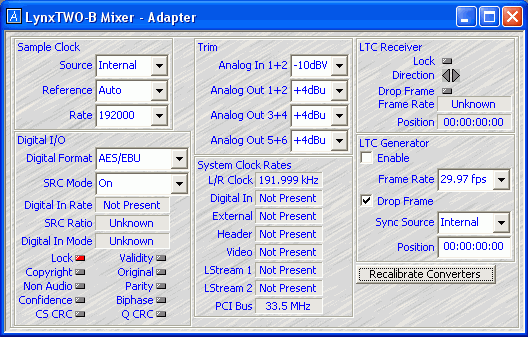

¶ Adapter Window
- Sample Clock Source: Internal, Digital, External, Header, Video, LStream.
- Sample Clock Reference: Auto, 13.5MHz, 27MHz, Word, Word256.
- Sample Rate: 8 - 192 кГц.
- AES/EBU или S/PDIF: Выбор формата, полная поддержка статусных битов.

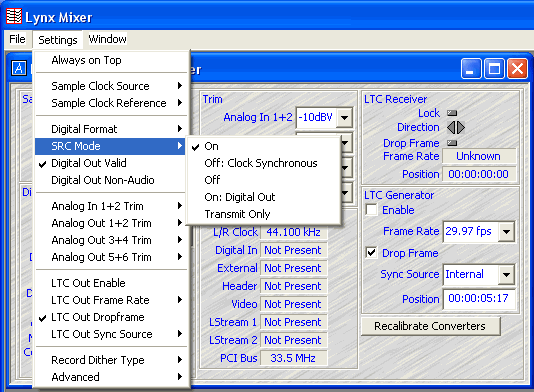

- SRC: Преобразователь частоты на цифровом входе (соотношение до 3:1).
- SMPTE: Чтение и генерация LTC, все частоты кадров.
- Recalibration: Калибровка уровня постоянной составляющей (DC offset).

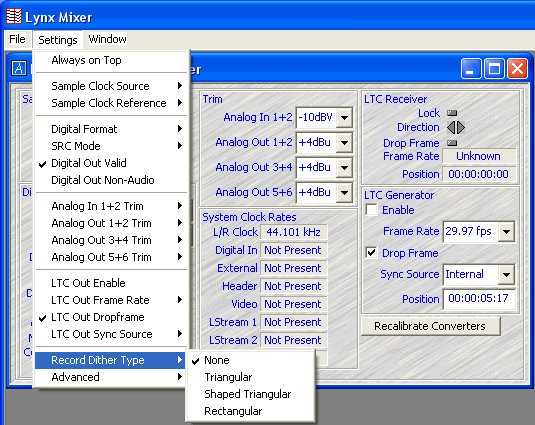

- Dither: 4 типа дизеринга для записи (None, Triangular, Triangular with Noise Shaping, Rectangular).

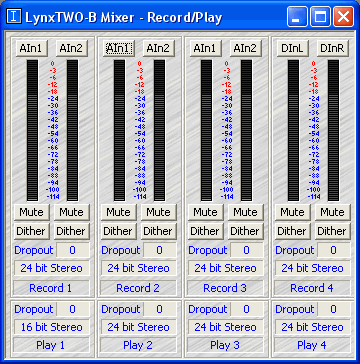

¶ Record Mixer Window
- 16 каналов записи.
- Выбор источника (4 аналоговых, S/PDIF, LStream).
- Мониторная секция (маршрутизация на 16 выходов).
- Mute, Phase Invert, фейдер.
- Индикация битности и активности.
¶ Play Mixer Window
- 16 каналов воспроизведения.
- Маршрутизация на 16 физических выходов.
- Фейдеры, Mute, Phase Invert.

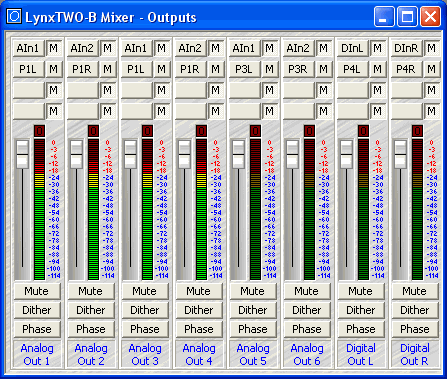

¶ Outputs Window
- 16 каналов вывода.
- Пиковые индикаторы, индикаторы перегрузки.
- Фейдеры, Mute, Phase Invert, Dither.
¶ Маркетинговые материалы
"The LynxTWO family of PCI cards were Lynx’s first 192 kHz audio products. Introduced in 2000, these three versatile cards offered 192 kHz analog audio and 96 kHz digital audio with world-class converters and time code synchronization on board. With performance that exceeds many stand-alone converters, LynxTWO has set the standard for signal purity, versatile synchronization, powerful hardware mixing, and extensibility to support a variety of multichannel formats including ADAT and multiple AES/EBU or SPDIF."
"With a design very similar to that of Lynx’s highly acclaimed Aurora converters, LynxTWO delivers near Aurora-quality specs and performance in the compact PCI card format."
¶ Цитаты из обзора (Sound On Sound)
"Playback performance of the Lynx Two was exemplary, with a more smoother, more natural sound than my own Echo Mia, as well as noticeably better stereo focus. This is partly due to the much lower jitter levels of the Lynx Two's internal clock, and sure enough, clocking the Mia from the Lynx Two S/PDIF output tightened it up no end, which suggests that the sound of many existing cards could be improved by running them from an external high-quality clock."
"Even when I did this, however, the Lynx Two sounded far more natural, particularly with vocals — and the more I listened, the more improvements I noticed. The most telling were sounds that I noticed for the very first time in existing recordings, such as vocal inhalations and piano pedal noise in a quiet jazz recording. These converters really do expose every little detail, making them perfect for mastering."
"With a milestone product like the Lynx Two, competition is understandably thin on the ground. ... In short, I can't think of any other product that comes close!"
¶ Цитаты из обзора (ixbt.com)
"Понятно, что данный продукт нацелен в основном на рынок профессиональных решений для аудио/видеостудий, в том числе, для работы над материалом для DVD-Audio дисков и мастеринга. Однако любому любознательному читателю, вероятно, будет интересно узнать, годится ли PC для качественного звука в принципе, а также какие возможности могут быть в звуковой карте за такую безумную цену."
"Параметры аналогового входа... Dynamic Range 117 dB A... THD+N -108 dB (0.0004%)."
"А вот, скажем, для карты Waveterminal 192X с заявленными 123 дБ в паспорте при измерении с помощью той же самой Lynx Two получились гораздо более скромные результаты: DR = 107 дБ A и SNR = 105 дБ А. Чуда не произошло... Однако не стоит забывать, что цена на эти карты различается в четыре раза."
¶ Преимущества и недостатки
¶ Плюсы
- Эталонное качество звука (115-117 дБ динамический диапазон)
- Поддержка 192 кГц
- Встроенный SMPTE-синхронизатор (LTC)
- Три конфигурации аналоговых каналов
- Высококачественные преобразователи AKM AK5394 и Crystal CS4396
- Гибкая синхронизация (Word Clock, Video, Super Clock)
- Преобразователь частоты (SRC) на цифровом входе
- LStream — возможность расширения (ADAT, AES/EBU, TDIF)
- 32-канальный DSP-микшер с 4 типами дизеринга
- Низкая задержка ASIO (1.45 мс при 64 samples)
- Полная поддержка профессиональных форматов (AES/EBU, SMPTE)
¶ Минусы
- Высокая цена ($1295-1595)
- Только 2 канала цифрового I/O в базовой конфигурации
- Кабельные адаптеры (XLR, BNC) могут быть громоздкими
- Нет GSIF драйверов (на момент обзора)
- Нет поддержки Mac OS X на момент релиза

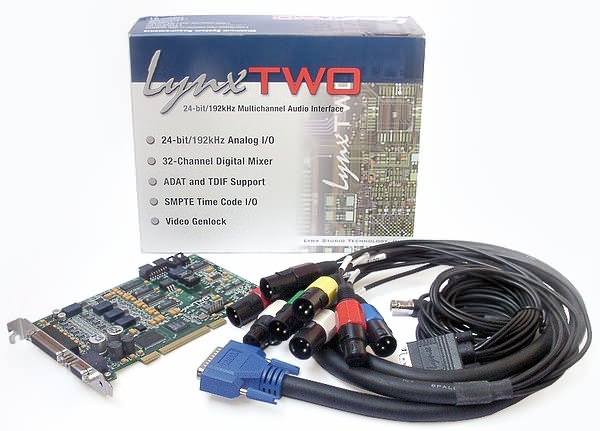

¶ Комплектация

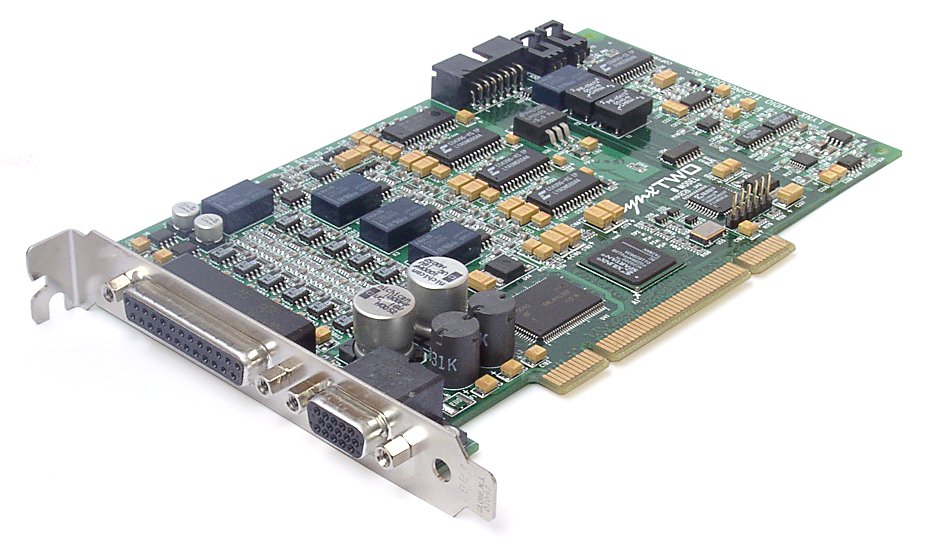

- PCI-карта LynxTWO (соответствующей модификации)
- Кабельный адаптер L2Audio (аналоговые XLR)
- Кабельный адаптер L2Sync (цифровые XLR, BNC)
- 2 переходника XLR-RCA (для S/PDIF)
- Ферритовый зажим для кабеля
- Дискета с драйверами (542 КБ)
- Руководство пользователя
¶ Сводная таблица
| Параметр | LynxTWO-A | LynxTWO-B | LynxTWO-C |
|---|---|---|---|
| Аналоговые входы | 4 | 2 | 6 |
| Аналоговые выходы | 4 | 6 | 2 |
| Цена | $1395 | $1295 | $1595 |
| АЦП | AKM AK5394 (x2) | AKM AK5394 (x1) | AKM AK5394 (x3) |
| ЦАП | Crystal CS4396 (x2) | Crystal CS4396 (x3) | Crystal CS4396 (x1) |
| Цифровой I/O | AES/EBU / S/PDIF (XLR) | ||
| Word Clock | BNC (вход/выход) | ||
| SMPTE | LTC (вход/выход) | ||
| LStream | Да (до 16 каналов) | ||
| Разрядность | 24 бит | ||
| Частоты | 8 - 192 кГц | ||
| Динамический диапазон | 115-117 дБ | ||
| THD+N | 0.0004% (вход) / 0.0014% (выход) |
