Производитель: M-Audio
Тип устройства: Профессиональная многоканальная аудиосистема (PCI карта + внешний рэковый блок 1U)
Год выпуска: 2000
Разрядность: 24 бит (внутренний микшер 36 бит)
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (Bus-Mastering)
Цена на момент релиза: $750 (£649)
¶ Обзор
M-Audio Delta 1010 — это флагманская модель легендарной линейки Delta, предлагающая непревзойденное на момент выхода качество звука и профессиональные возможности в элегантном рэковом корпусе. Система стала эталоном для проектных студий, которым требовалось 8 каналов бескомпромиссного аналогового ввода/вывода с возможностью синхронизации и цифровыми интерфейсами.
Delta 1010 использует высококачественные преобразователи AKM: AK5383 для АЦП (110 дБ динамический диапазон) и AK4393 для ЦАП (120 дБ динамический диапазон). M-Audio, в отличие от многих производителей, приводит реальные измеренные показатели всей системы (109 дБ АЦП, 108 дБ ЦАП), а не только спецификации чипов, что говорит о честности подхода.
Ключевая особенность: Высочайшее качество звука среди 8-входовых/8-выходовых систем своего времени, превосходящее многих конкурентов благодаря использованию премиальных конвертеров AKM и тщательной разводке аналоговых цепей.
Оценка: В обзорах Delta 1010 названа "лучшей звучащей 8-входовой/8-выходовой картой" (the best sounding 8-in/8-out soundcard) на момент тестирования.
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Симметричные/несимметричные разъемы 1/4" TRS, индивидуальное аппаратное переключение +4 dBu / -10 dBV.
- Высококачественные преобразователи:
- АЦП: AKM AK5383 (24 бит, динамический диапазон системы 109 дБ A-взвешенный)
- ЦАП: AKM AK4393 (24 бит, 128x oversampling, динамический диапазон системы 108 дБ A-взвешенный)
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) на PCI-карте, поддержка до 24 бит/96 кГц.
- Word Clock: Вход и выход (BNC) для профессиональной синхронизации.
- MIDI: Вход и выход (на передней панели с LED индикацией активности).
- Внутренний микшер: 20-канальный микшер (10 входов + 10 выходов) с 36-битной обработкой.
- Масштабирование: До 4 карт Delta 1010 в одной системе с семпл-точной синхронизацией.
- Питание: Умная схема включения — рэковый блок включается автоматически при включении компьютера.
¶ Технические характеристики
¶ Аналоговые входы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS (симметричные/несимметричные) |
| Номинальные уровни | Индивидуальное аппаратное переключение +4 dBu / -10 dBV |
| Максимальный входной уровень | +20.2 dBu (при +4 dBu) / +2.1 dBV (при -10 dBV) |
| Входной импеданс | 10 кОм (минимум) |
| АЦП | AKM AK5383 24-bit dual-bit delta-sigma |
| Динамический диапазон (системы) | 109 дБ (A-взвешенный) |
| THD | < 0.001% |
¶ Аналоговые выходы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS (симметричные/несимметричные) |
| Номинальные уровни | Индивидуальное аппаратное переключение +4 dBu / -10 dBV |
| Максимальный выходной уровень | +20.0 dBu (при +4 dBu) / +2.0 dBV (при -10 dBV) |
| ЦАП | AKM AK4393 24-bit delta-sigma 128x oversampling |
| Динамический диапазон (системы) | 108 дБ (A-взвешенный) |
| THD | < 0.0015% |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF | Коаксиальный RCA (на PCI-карте) | Вход и выход, до 24 бит/96 кГц |
| Word Clock | BNC | Вход и выход |
| MIDI | 5-pin DIN (на передней панели) | Вход и выход с LED индикацией |
¶ Преобразователи и обработка
| Параметр | Значение |
|---|---|
| АЦП | AKM AK5383 |
| ЦАП | AKM AK4393 |
| Динамический диапазон (АЦП) | 109 дБ (A-взвешенный, системный) |
| Динамический диапазон (ЦАП) | 108 дБ (A-взвешенный, системный) |
| Внутренний микшер | 36 бит |
| Частотный диапазон | 22 Гц - 22 кГц (+0.3/-0.2 дБ) |
| Поддерживаемые разрядности | 8, 16, 24 бит |
¶ Поддерживаемые частоты дискретизации (внутренний генератор)
8, 9.6, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48, 88.2, 96 кГц.
¶ Системные требования
¶ Windows
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| до 48 кГц | Pentium 300 MMX | 64 МБ | 95/98/NT |
| 96 кГц | Pentium II 350 МГц | 128 МБ (PC100) | 95/98/NT |
Драйверы: Windows 95/98, NT, ASIO 2.0. DirectSound и Mac драйверы обещаны в ближайшее время.

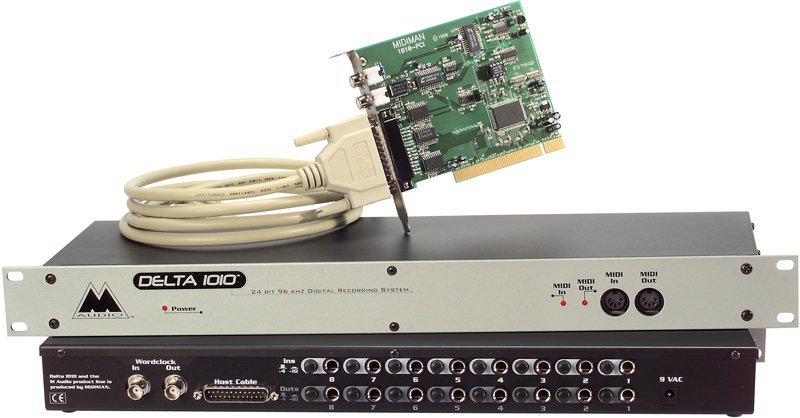

¶ Аппаратная реализация
¶ PCI-карта
- Длина: ~5 дюймов (12.7 см).
- Разъемы на заглушке:
- S/PDIF коаксиальный вход/выход (RCA)
- 25-контактный D-Sub для подключения к рэковому блоку (кабель 1.8 м в комплекте)

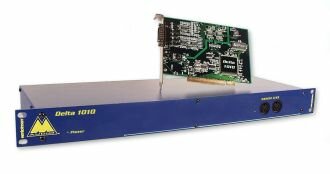

¶ Рэковый блок (1U)

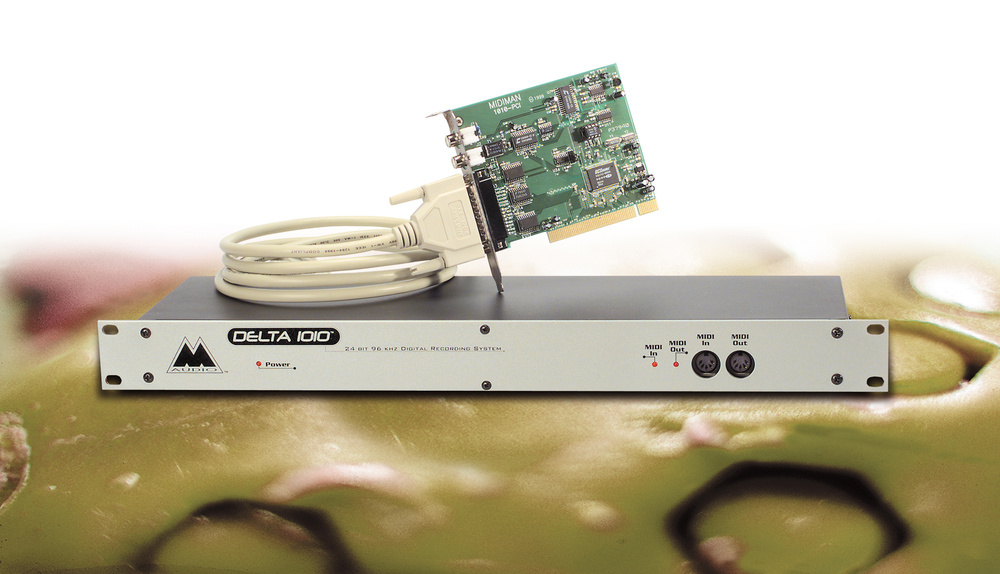

- Корпус: 3-мм алюминиевая передняя панель, привлекательная серебристая отделка.
- Передняя панель:
- 2 x MIDI разъема (вход/выход)
- Желтый LED индикатор питания
- Красные LED индикаторы MIDI активности

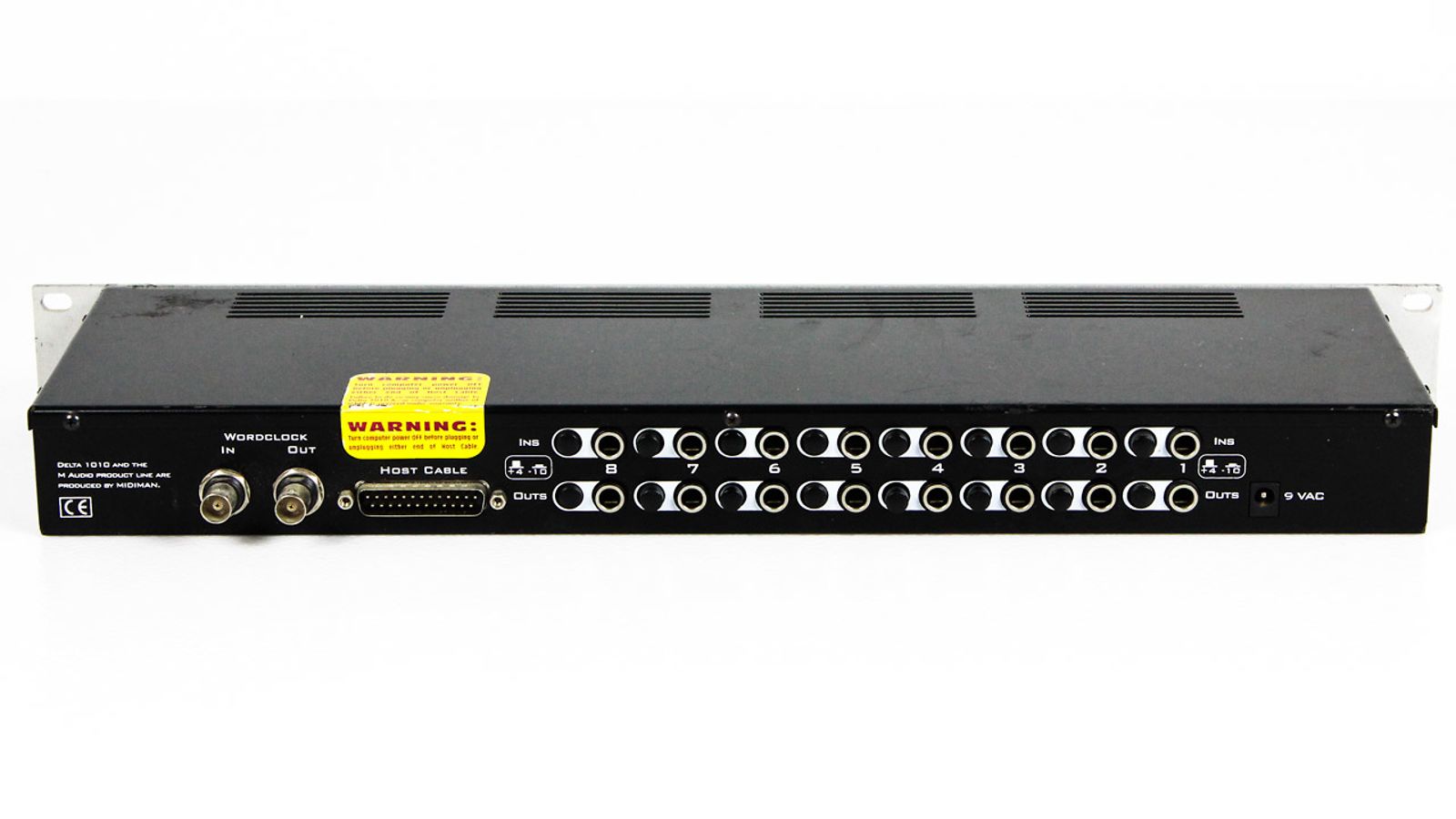

- Задняя панель:
- 8 входов (1/4" TRS) с аппаратными переключателями +4/-10
- 8 выходов (1/4" TRS) с аппаратными переключателями +4/-10
- Word Clock вход/выход (BNC)
- 25-контактный D-Sub для подключения к PCI-карте (Host Cable)
- Разъем для внешнего блока питания 9V AC
¶ Внутренняя конструкция
- Две большие платы, расположенные одна над другой.
- Нижняя плата: ЦАП AK4393, Word Clock, цепи питания. Два регулятора напряжения прикреплены к металлическим стойкам, соединенным с длинным радиатором (вентиляция через щели на верхней панели).
- Верхняя плата: АЦП AK5383.
- Блок питания включается автоматически при включении компьютера (через реле, управляемое сигналом от PCI-карты).
¶ Программное обеспечение (Delta Control Panel)
Панель управления Delta 1010 имеет 4 основные страницы и страницу About. Весь софт помещается на одной дискете 1.44 МБ (всего 689 КБ данных).
¶ Monitor Mixer (Страница 1)
- 20-канальный микшер: 10 входов (PCM In 1-8 + S/PDIF In) и 10 выходов (WavOut 1-8 + WavOut S/PDIF).
- Для каждого стереоканала:
- Пиковые индикаторы уровня
- Фейдеры (0 до -144 dB) с возможностью группировки (Stereo Gang)
- Mute, Solo, Pan
- Мастер-секция: фейдеры, метры, Mute.
¶ Patchbay/Router (Страница 2)
- Маршрутизация сигналов на 5 пар аппаратных выходов (H/W Out 1/2, 3/4, 5/6, 7/8, S/PDIF).
- Варианты для каждого выхода:
- Соответствующий WavOut (нормальный режим)
- Любой аппаратный вход (прямой мониторинг с нулевой задержкой)
- Выход Monitor Mixer (только для H/W Out 1/2 и S/PDIF)
¶ Hardware Settings (Страница 3)
- Master Clock: Internal Xtal, S/PDIF In, Word Clock. Индикатор Locked/Unlocked.
- Codec Sample Rate: Отображение текущей частоты, выбранной приложением.
- Rate Locked: Фиксация частоты (ошибка при несоответствии).
- Reset Rate When Idle: Возврат к частоте по умолчанию.
- S/PDIF Sample Rate: Установка ожидаемой частоты для S/PDIF входа (32, 44.1, 48, 88.2, 96 кГц).
- Multitrack Driver Devices:
- Single and In-Sync: для одного многодорожечного приложения (все каналы синхронизированы)
- Independent: для нескольких приложений одновременно
- DMA Buffer Sizes:
- Wave drivers: 8-28 мс (по умолчанию 20 мс)
- ASIO drivers: 336-2688 samples/буфер (8-61 мс при 44.1 кГц)
¶ S/PDIF Page (Страница 4)
- Output Format: Consumer или Professional.
- Consumer Advanced Settings: SCMS опции (No SCMS, Original, Never Copy), Emphasis.
- Professional Advanced Settings: Data Type (Audio/Non-Audio), Emphasis (None, CCITT, 50/15 мкс).
¶ Общие функции
- Save/Load: Сохранение всех настроек с именем.
- Card Select: Переключение между несколькими картами Delta 1010 (до 4).
¶ Качество звука
¶ Измерения (RMS background noise, Wavelab)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -93.4 dB |
| 24 бит / 44.1 кГц | -109 dB |
| 24 бит / 96 кГц | -102 dB |
¶ Субъективная оценка
- Слаще и сфокусированнее верхние частоты: По сравнению с 20-битной Echo Gina, Delta 1010 звучала заметно лучше даже при воспроизведении 16-битного материала.
- Открытость и фокус: Верхние частоты звучали более открыто и сфокусированно.
- Превосходство над конкурентами: На момент тестирования признана лучшей по звучанию среди 8-входовых/8-выходовых карт.
¶ Производительность ASIO

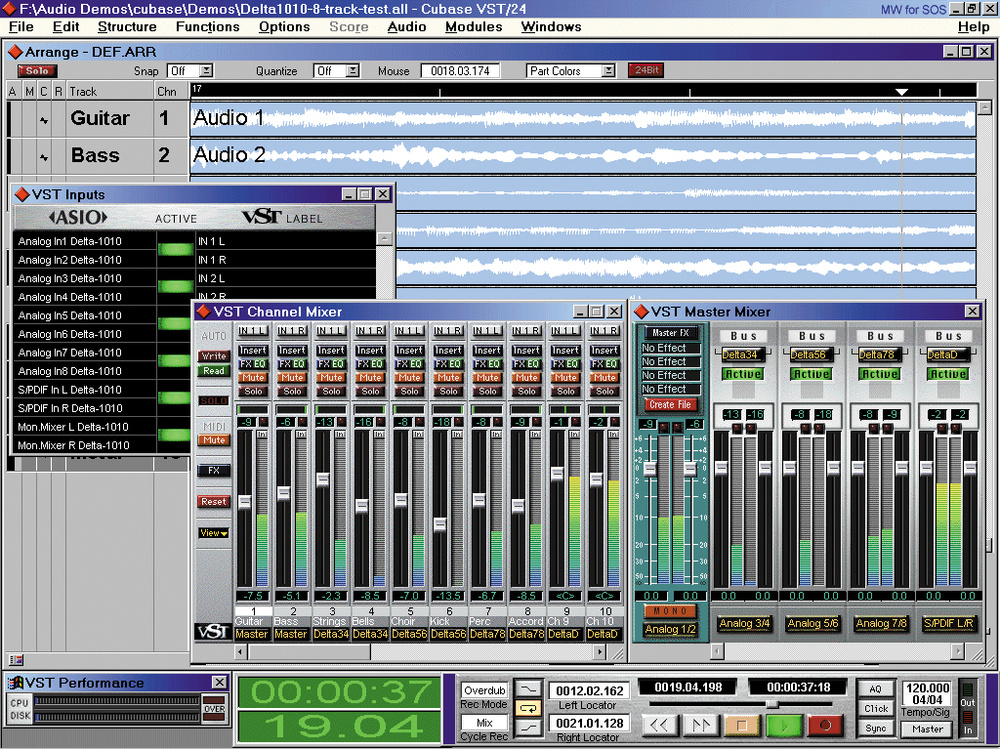

- Минимальный буфер: 336 samples/буфер → 8 мс задержки при 44.1 кГц (на Pentium II 450 МГц).
- При 96 кГц: 528 samples/буфер → 5 мс задержки.
- Недостаток: Для изменения буфера требуется перезапуск секвенсора.
¶ S/PDIF
- Побитово-точные (bit-for-bit) копии при правильной установке Master Clock на S/PDIF In.
¶ Масштабирование
- До 4 карт Delta 1010 в одной системе.
- Семпл-точная синхронизация (планируется полная синхронизация в будущих драйверах, на момент релиза были фиксированные смещения).
- Управление всеми картами через единую панель управления (Card Select).
¶ Маркетинговые материалы
"For the launch of their new range of 24-bit/96kHz-capable PCI recording systems, established gadget manufacturers Midiman are going under the name M Audio."
"The M Audio product line not only has a different name, but a smart new logo and sophisticated black/silver look as well. The entire range is 24-bit/96kHz-capable and designed from the ground up for high-quality audio, while still keeping prices competitive."
"The Delta 1010 10-in/10-out PCI Digital Recording System (to give it its full and rather grand title) provides eight analogue ins and eight analogue outs on balanced/unbalanced quarter-inch TRS jack sockets, along with a single S/PDIF I/O socket pair, single MIDI In and Out, and word clock In and Out, with all the analogue converters and sockets in a 1U rackmounting case."
¶ Цитаты из обзора (Sound On Sound)
"With its new logo and upmarket look, Midiman's M Audio Delta 1010 looks and sounds expensive, and while there may be cheaper options none of these can match its audio specification. To my ears the M Audio 1010 is the best sounding 8-in/8-out soundcard I've reviewed to date. What more can I say but stick it on your shortlist?"
"Even on initial auditioning with 16-bit playback, the converters of the Delta 1010 sounded noticeably sweeter and more focused at the top end than those of my 20-bit Gina card."
"Overall I was very impressed by the Delta 1010 – it may not be the cheapest 24/96 capable card on the market, but cheapness is not what Midiman are about. This is a professional product at a realistic price – if you want excellent sound quality, low software or ‘zero’ hardware latency, as well as a versatile little monitor mixer, the M Audio Delta 1010 will give you everything you need."
"The Delta 1010 has a clean transparent sound and a large dynamic range. Just for once, here's a product that really does exactly what it says on the box!"
¶ Особенности и ограничения
¶ Плюсы
- Высочайшее качество звука: Лучшее среди конкурентов на момент релиза.
- Профессиональные возможности: Word Clock, MIDI, S/PDIF, масштабирование до 4 карт.
- Индивидуальное аппаратное переключение уровней: +4/-10 для каждого входа и выхода.
- 20-канальный микшер с 36-битной обработкой.
- Компактный и эффективный софт: Весь на одной дискете.
- Умное питание: Рэковый блок включается с компьютером.
¶ Минусы
- Аппаратные переключатели на задней панели: Неудобно, если блок установлен в рэк и требуется частая смена уровня.
- Нет DirectSound и Mac драйверов на момент релиза (обещаны).
- Небольшое наводка на выходах 1-2: Чуть больше фона (не слышно на нормальных уровнях).
- Отсутствие bundled-софта: Для кого-то минус, для профессионалов — плюс.
- Пропадают первые миллисекунды при воспроизведении через Monitor Mixer (баг, который обещали исправить).
¶ Комплектация

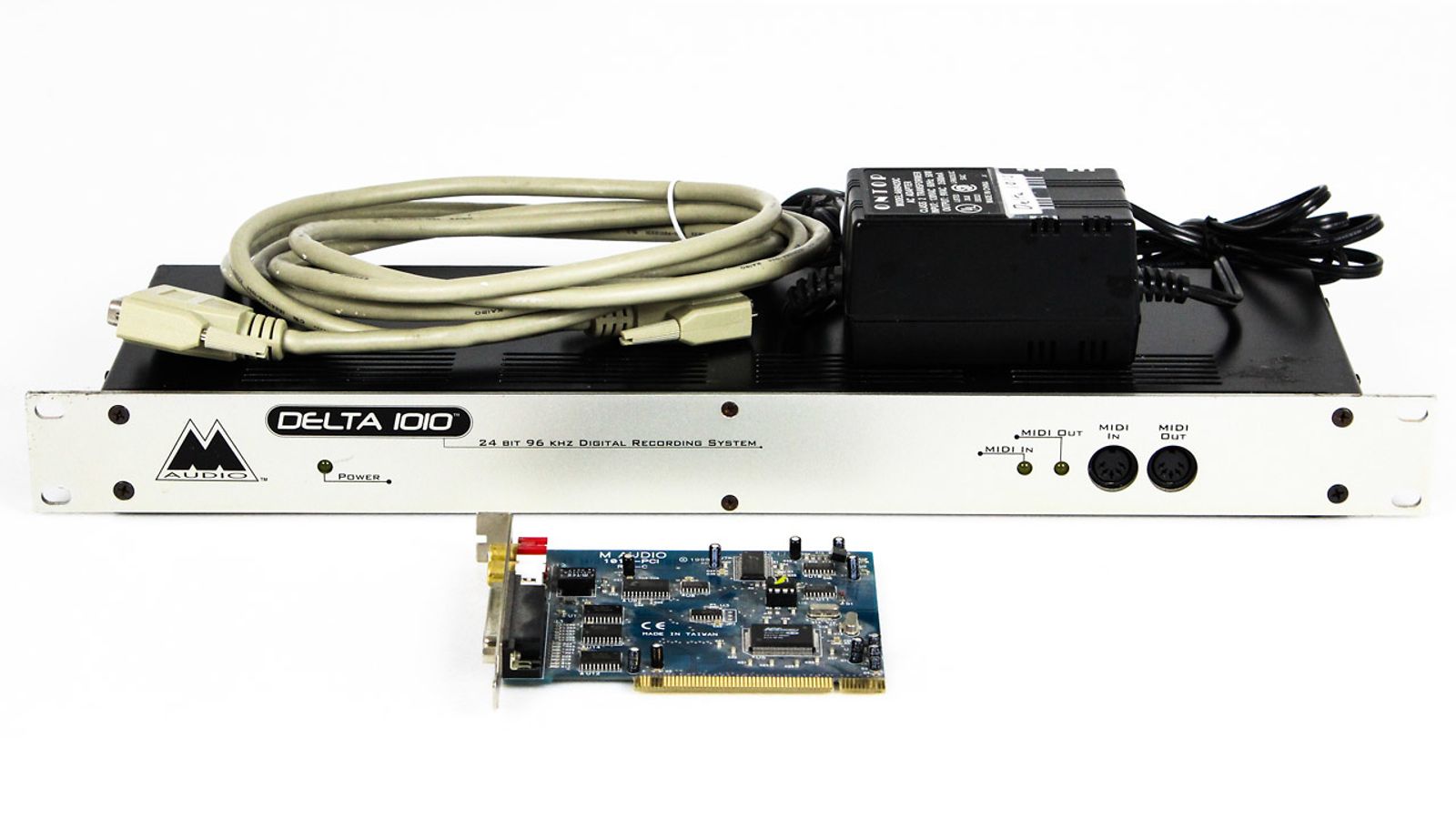

- PCI-карта Delta 1010
- Рэковый блок 1U
- Кабель для подключения блока к карте (1.8 метра / 6 футов)
- Внешний блок питания 9V AC
- Дискета 1.44 МБ с драйверами и панелью управления (689 КБ данных)
- Подробное руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 8 x 1/4" TRS (симм./несимм.), индивид. +4/-10 |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм.), индивид. +4/-10 |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) in/out |
| Word Clock | BNC (вход/выход) |
| MIDI | Вход / Выход (на передней панели) |
| Динамический диапазон (АЦП) | 109 дБ (A-взвешенный) |
| Динамический диапазон (ЦАП) | 108 дБ (A-взвешенный) |
| THD | <0.001% (АЦП) / <0.0015% (ЦАП) |
| Разрядность | 24 бит (микшер: 36 бит) |
| Частоты дискретизации | до 96 кГц |
| Макс. карт в системе | До 4 |
| Внутренний микшер | 20 каналов, 36 бит |
| Питание | Внешний блок 9V AC, авто-включение |
