Производитель: M-Audio
Тип устройства: Профессиональная многоканальная PCI-звуковая карта
Год выпуска: 2002
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $695
¶ Обзор
M-Audio Delta 1010 LT (Light) представляет собой доступную версию флагманской системы Delta 1010, сохраняющую ключевые профессиональные возможности, но в более компактном и экономичном формате. В отличие от старшей модели с внешним рэковым блоком, Delta 1010 LT выполнена в виде одной PCI-карты с двумя кабельными адаптерами.
Главное преимущество Delta 1010 LT — наличие двух микрофонных входов на XLR со встроенными предусилителями, что устраняет необходимость во внешнем микрофонном предусилителе для базовых записей. Остальные шесть входов и восемь выходов выполнены на несимметричных разъемах RCA. Карта также включает S/PDIF, MIDI и Word Clock, обеспечивая полный набор студийных интерфейсов.
Ключевая особенность: 8 аналоговых входов (2 XLR с микрофонными предусилителями + 6 RCA) и 8 выходов (RCA) на кабельных адаптерах — идеальное решение для студий, которым нужны микрофонные входы и многоканальность без внешнего рэкового блока.
Наследие: Delta 1010 LT использует проверенную платформу Delta с теми же зрелыми драйверами, что и остальные карты серии, обеспечивая безупречную совместимость и стабильность.
¶ Ключевые особенности
- 8 аналоговых входов:
- Входы 1-2: XLR (симметричные) с микрофонными предусилителями (переключаются джамперами между микрофонным и линейным уровнем)
- Входы 3-8: RCA (несимметричные) для линейных сигналов
- 8 аналоговых выходов: RCA (несимметричные)
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) с поддержкой 24 бит/96 кГц, AC3/DTS pass-through (только PC)
- MIDI: Вход и выход (5-pin DIN)
- Word Clock: Вход и выход (BNC)
- Полный дуплекс: 10 входов / 10 выходов одновременно (8 аналог. + 2 цифр.)
- Микрофонные предусилители: На входах 1-2 (XLR), переключение Mic/Line джамперами на карте
- Аппаратный мониторинг: Нулевая задержка через встроенный DSP-микшер
- SCMS: Управление защитой от копирования
- Масштабирование: До 4 карт Delta 1010 LT (или любых устройств серии Delta) с семпл-точной синхронизацией
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Входы 1-2 (XLR) | Входы 3-8 (RCA) |
|---|---|---|
| Тип разъемов | XLR (симметричные) | RCA (несимметричные) |
| Режимы | Микрофонный или линейный (джамперы) | Линейный |
| Динамический диапазон (АЦП) | 99.6 дБ (A-взвешенный) | 99.6 дБ (A-взвешенный) |
| THD (АЦП) | < 0.002% | < 0.002% |
¶ Аналоговые выходы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x RCA (несимметричные) на адаптере |
| Динамический диапазон (ЦАП) | 101.5 дБ (A-взвешенный) |
| THD (ЦАП) | < 0.002% |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF | Коаксиальный RCA (на заглушке) | Вход/выход, 24 бит/96 кГц, AC3/DTS pass-through (PC) |
| MIDI | 5-pin DIN (на адаптере) | Вход и выход |
| Word Clock | BNC (на заглушке) | Вход и выход |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| Динамический диапазон (АЦП) | 99.6 дБ (A-взвешенный) |
| Динамический диапазон (ЦАП) | 101.5 дБ (A-взвешенный) |
| THD | < 0.002% |
| Частотный диапазон (48 кГц) | 22 Гц - 22 кГц (-0.2, -0.4 дБ) |
| Частотный диапазон (96 кГц) | 22 Гц - 40 кГц (-0.2, -0.7 дБ) |
¶ Поддерживаемые частоты дискретизации
От 8 до 96 кГц (все стандартные значения).
¶ Системные требования
¶ Windows
- ОС: XP, 2000/ME, 95/98, NT
- Драйверы: ASIO 1/2, DirectSound, EASI, GSIF, мультиклиентные, мультикарточные
¶ Macintosh
- ОС: 8.6 или выше (включая OS X)
- Драйверы: Sound Manager, ASIO 1/2
Драйверы: Полная поддержка всех платформ с максимальной совместимостью среди всех звуковых карт на рынке.

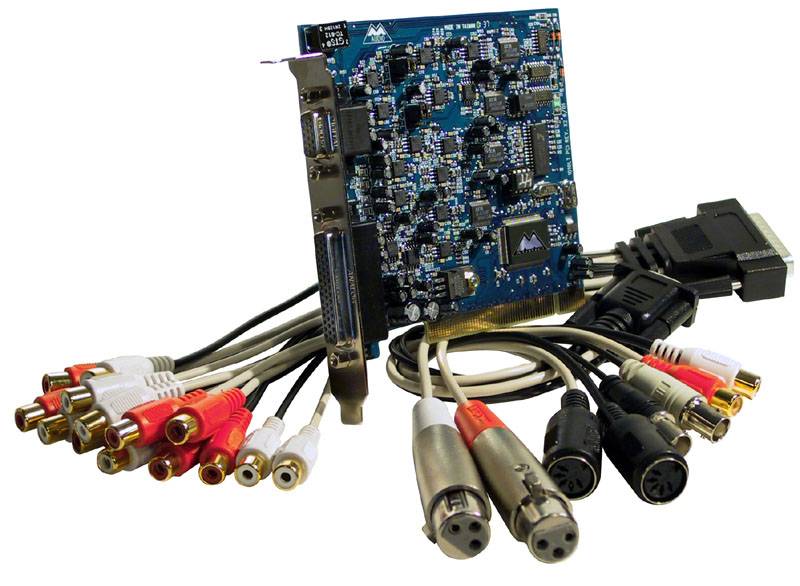

¶ Аппаратная реализация
¶ PCI-карта
- Разъемы на заглушке:
- S/PDIF коаксиальный вход/выход (RCA)
- Word Clock вход/выход (BNC)
- Два разъема для подключения кабельных адаптеров
¶ Кабельные адаптеры (2 шт.)
¶ Адаптер 1 (цветной)
- 2 x XLR (входы 1-2) — микрофонные/линейные
- MIDI вход и выход (DIN-5)
¶ Адаптер 2 (цветной)
- 6 x RCA (входы 3-8)
- 8 x RCA (выходы 1-8)
¶ Настройка микрофонных входов
Входы 1-2 (XLR) имеют аппаратные джамперы на карте для переключения между микрофонным и линейным уровнем. Это позволяет использовать встроенные предусилители без необходимости во внешнем оборудовании.
¶ Программное обеспечение (Delta Control Panel)
Панель управления Delta 1010 LT унифицирована для всей линейки Delta и предоставляет полный контроль над маршрутизацией, микшированием и синхронизацией.
¶ Основные функции
- Monitor Mixer: 20-канальный микшер с 36-битной обработкой
- Patchbay/Router: Гибкая маршрутизация сигналов
- Hardware Settings: Управление тактовым генератором, буферами, частотой
- S/PDIF Page: Настройка SCMS, формата Consumer/Professional
¶ Преимущества
- Мультиклиентность — несколько приложений одновременно
- Поддержка нескольких карт в одной системе
- Точная настройка уровней входов (fine-tune input line level)
¶ Качество звука
¶ Измерения (заявленные)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Динамический диапазон | 99.6 дБ(A) | 101.5 дБ(A) |
| THD | < 0.002% | < 0.002% |
¶ Частотная характеристика
- 48 кГц: 22 Гц - 22 кГц (-0.2, -0.4 дБ)
- 96 кГц: 22 Гц - 40 кГц (-0.2, -0.7 дБ)
¶ S/PDIF
- Побитово-точные копии (bit-for-bit accurate)
- Поддержка AC3/DTS (только PC)
¶ Преимущества Delta 1010 LT
¶ Для кого предназначена
- Студии, которым нужны микрофонные входы без внешних предусилителей
- Пользователи с ограниченным рэковым пространством
- Музыканты, ценящие компактность
¶ Ключевые преимущества
- Встроенные микрофонные предусилители на XLR входах
- Полный набор интерфейсов (S/PDIF, MIDI, Word Clock)
- Зрелые драйверы с максимальной совместимостью
- Масштабируемость (до 4 карт)
- Доступная цена
¶ Маркетинговые материалы
"The Delta 1010-LT offers all of the interface features you need to record music on your computer, including: 8 analog inputs and outputs, including 2 XLR microphone inputs with pre amps, S/PDIF in/out, MIDI in/out, and wordclock in/out."
"Inputs 1 and 2 on XLR jacks can be set to receive a balanced line or a mic level signal, eliminating the need for an outboard mic preamp."
"The 1010LT is part of the Delta Series of PCI audio cards, and benefits from years of development and research. No other audio interfaces on the market compete with the sound quality and driver compatibility of the Delta series."
¶ Особенности и ограничения
¶ Плюсы
- Встроенные микрофонные предусилители на XLR входах
- Word Clock I/O для профессиональной синхронизации
- Зрелые драйверы с поддержкой всех платформ
- Мультиклиентность и поддержка нескольких карт
- Полный дуплекс 10 in/10 out
- Управление SCMS
¶ Минусы
- Несимметричные RCA входы/выходы (кроме XLR 1-2)
- Более низкий динамический диапазон по сравнению с Delta 1010
- Переключение микрофонных входов джамперами (требуется вскрытие компьютера)
- Кабельные адаптеры добавляют лишние соединения
¶ Комплектация
- PCI-карта Delta 1010 LT
- 2 кабельных адаптера (цветные)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x XLR (микрофонные/линейные) + 6 x RCA (линейные) |
| Аналоговые выходы | 8 x RCA (несимметричные) |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) in/out |
| MIDI | Вход / Выход |
| Word Clock | BNC (вход/выход) |
| Динамический диапазон (АЦП) | 99.6 дБ(A) |
| Динамический диапазон (ЦАП) | 101.5 дБ(A) |
| THD | < 0.002% |
| Разрядность | 24 бит |
| Частоты дискретизации | до 96 кГц |
| Полный дуплекс | 10 in / 10 out |
| Макс. карт в системе | До 4 |
| Микрофонные предусилители | Да (на входах 1-2) |
