Производитель: M-Audio
Тип устройства: Профессиональная 24-битная PCI-звуковая карта
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $345
¶ Обзор
M-Audio Delta 410 — это специализированная звуковая карта из знаменитой линейки Delta, спроектированная для музыкантов, которым требуется много выходов, но не много входов. В отличие от старших моделей Delta 1010 (8 in / 8 out) или Delta 44 (4 in / 4 out), Delta 410 предлагает уникальную конфигурацию: 2 входа и 8 выходов.
Эта архитектура идеально подходит для типичного рабочего процесса, когда запись производится поэтапно (сначала гитара, затем вокал, затем синтезатор), а сведение требует множества выходов для подключения к аналоговому микшеру, внешним процессорам эффектов или для многоканального мониторинга.
Ключевая особенность: Конфигурация 2 in / 8 out — идеальное решение для музыкантов, записывающих треки один за другим, но нуждающихся в многоканальном выводе для сведения и обработки.
Философия: "Recordings are often put together one track at a time... as opposed to being all tracked simultaneously. As a result, many musicians decide to choose an audio card with fewer Ins and more Outs rather than spending money on a lot of inputs they may never use." — Из маркетинговых материалов M-Audio.

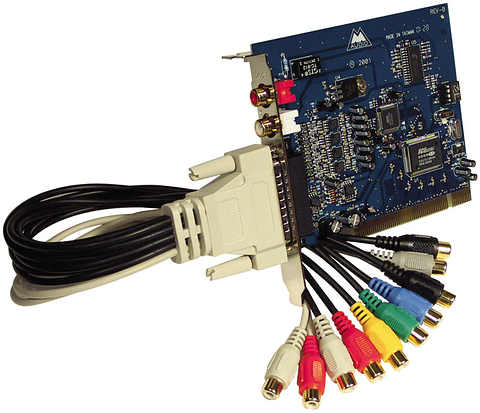

PCI-карта Delta 410 с кабельным адаптером
¶ Ключевые особенности
- Уникальная конфигурация: 2 аналоговых входа + 8 аналоговых выходов + стерео S/PDIF цифровой вход/выход.
- Кабельный адаптер: Все аналоговые разъемы (RCA) выведены на отдельный кабель, подключаемый к 25-контактному D-Sub разъему на карте.
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) непосредственно на PCI-заглушке с позолоченными, изолированными разъемами.
- Поддержка AC3/DTS: Возможность вывода зашифрованных форматов (Dolby Digital 5.1, DTS) через цифровой выход.
- DSP-микшер (36 бит): Мониторный цифровой микшер с внутренней обработкой 36 бит, управляемый через Delta Control Panel.
- SCMS: Управление защитой от копирования цифрового сигнала.
- Масштабирование: До 4 карт Delta 410 (или любых устройств серии Delta) в одной системе с семпл-точной синхронизацией.
- Мультиклиентные драйверы: Одновременная работа нескольких приложений (секвенсор, софт-синтезаторы, GigaStudio).
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (на кабельном адаптере) |
| Конфигурация | Несимметричные |
| Количество | 2 |
| Номинальный уровень | -10 dBV (потребительский) |
| Динамический диапазон | 99.6 дБ (A-взвешенный) |
| THD+N | < 0.002% |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (на кабельном адаптере) |
| Конфигурация | Несимметричные |
| Количество | 8 |
| Номинальный уровень | -10 dBV (потребительский, программно регулируемый) |
| Динамический диапазон | 101.5 дБ (A-взвешенный) |
| THD+N | < 0.002% |
¶ Цифровой интерфейс
| Параметр | Значение |
|---|---|
| Тип | S/PDIF коаксиальный (RCA) |
| Расположение | На PCI-заглушке (позолоченные, изолированные разъемы) |
| Разрядность | до 24 бит |
| Частоты дискретизации | от 8 до 96 кГц |
| Специальные режимы | AC3 / DTS surround (Dolby Digital 5.1) |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| Разрядность | 24 бит |
| Внутренняя обработка (DSP) | 36 бит |
| Частотный диапазон (48 кГц) | 22 Гц - 22 кГц (-0.2, -0.4 дБ) |
| Частотный диапазон (96 кГц) | 22 Гц - 40 кГц (-0.2, -0.7 дБ) |
¶ Поддерживаемые частоты дискретизации
От 8 до 96 кГц (все стандартные значения).
¶ Системные требования
¶ Windows
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | Pentium II 400 МГц | 64 МБ SDRAM | 95/98/NT/ME/2000/XP |
| 96 кГц | Pentium III 500 МГц | 128 МБ PC100 | 95/98/NT/ME/2000/XP |
- Жесткий диск: UDMA EIDE или ATA 33/66
¶ Macintosh
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | G3 | 64 МБ | 8.6 или выше |
| 96 кГц | G3/G4 | 128 МБ | 8.6 или выше |
Драйверы:
- Windows: ASIO, ASIO2, GSIF, EASI, мультиклиентные WDM (Win 2000/XP), Win 98/ME
- Mac: Sound Manager, ASIO 1, ASIO 2
- Поддержка MacOS X обещана
¶ Архитектура и подключение

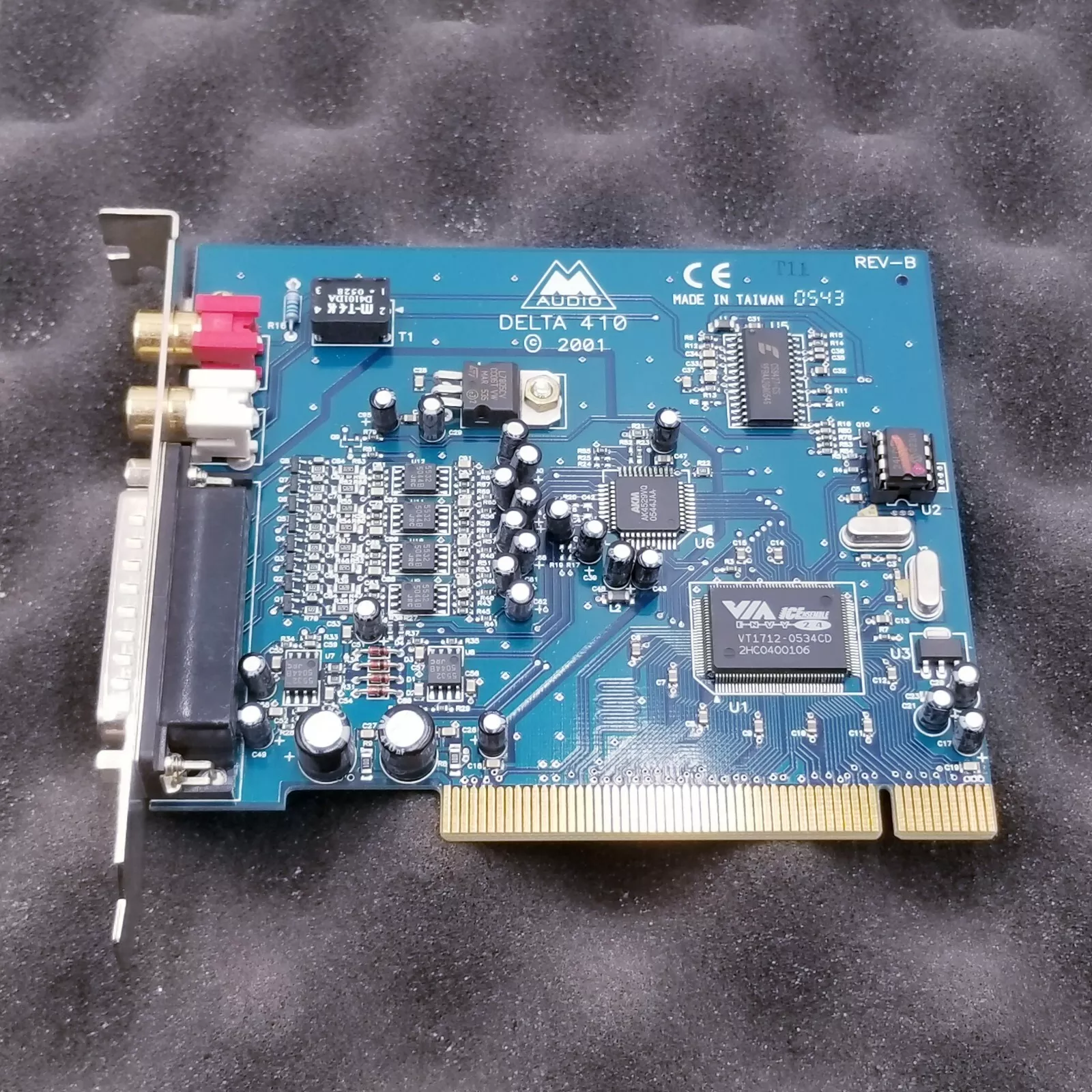

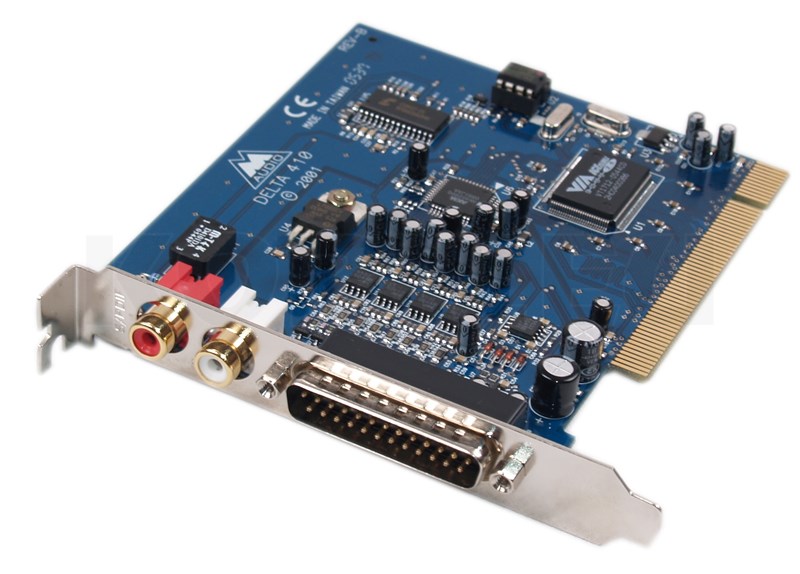

¶ PCI-карта
- 25-контактный D-Sub разъем для подключения кабельного адаптера.
- Непосредственно на заглушке: позолоченные RCA разъемы для S/PDIF входа и выхода (изолированы от заглушки для уменьшения помех).
¶ Кабельный адаптер (Breakout Cable)
- Подключается к D-Sub разъему карты.
- Выводит все аналоговые входы и выходы на 10 пар RCA разъемов:
- 2 входа (белый/красный)
- 8 выходов (4 стереопары)
¶ DSP и микширование
- DSP на плате обеспечивает работу мониторного микшера с нулевой задержкой.
- Внутренние вычисления производятся с разрядностью 36 бит для сохранения качества при микшировании.
- Программная регулировка уровней аналоговых выходов через Delta Control Panel.
¶ Программное обеспечение (Delta Control Panel)
Панель управления Delta 410 является общей для всей линейки Delta и предоставляет:
¶ Основные функции
- Patchbay/Router: Гибкая маршрутизация сигналов между физическими входами, виртуальными каналами (WaveOut) и физическими выходами.
- Monitor Mixer: Создание мониторных смесей с нулевой задержкой.
- Управление уровнями: Программная регулировка уровня аналоговых выходов.
- SCMS Control: Управление битами защиты от копирования для цифрового выхода.
- Индикация: Пиковые индикаторы для всех каналов.
¶ Настройки синхронизации
- Выбор источника тактовой синхронизации: Internal, S/PDIF, Word Clock (при наличии соответствующего оборудования).
- Поддержка семпл-точной синхронизации нескольких карт Delta.
¶ Применение
¶ Идеальный сценарий использования
- Запись поэтапно: Микрофон/инструмент подключается к входам через микшер или патчбей.
- Воспроизведение многоканальное: 8 выходов подключаются к каналам аналогового микшера.
- Сведение: Использование микшера как центральной консоли, возврат мастера на стерео вход для финальной записи.
- Внешние эффекты: Подключение процессоров эффектов через посылы/возвраты микшера.
¶ Другие применения
- GigaStudio: 8 выходов для многоканального вывода семплера.
- 5.1 surround: 6 из 8 выходов могут использоваться для многоканального мониторинга.
- Цифровой вывод: Передача AC3/DTS потока на внешний ресивер через S/PDIF.
¶ Масштабирование
До 4 карт Delta 410 (или любых комбинаций карт серии Delta) могут работать одновременно в одной системе:
- Независимый режим: Каждая карта работает автономно.
- Синхронный режим: Семпл-точная синхронизация между картами (через цифровые интерфейсы или Word Clock).

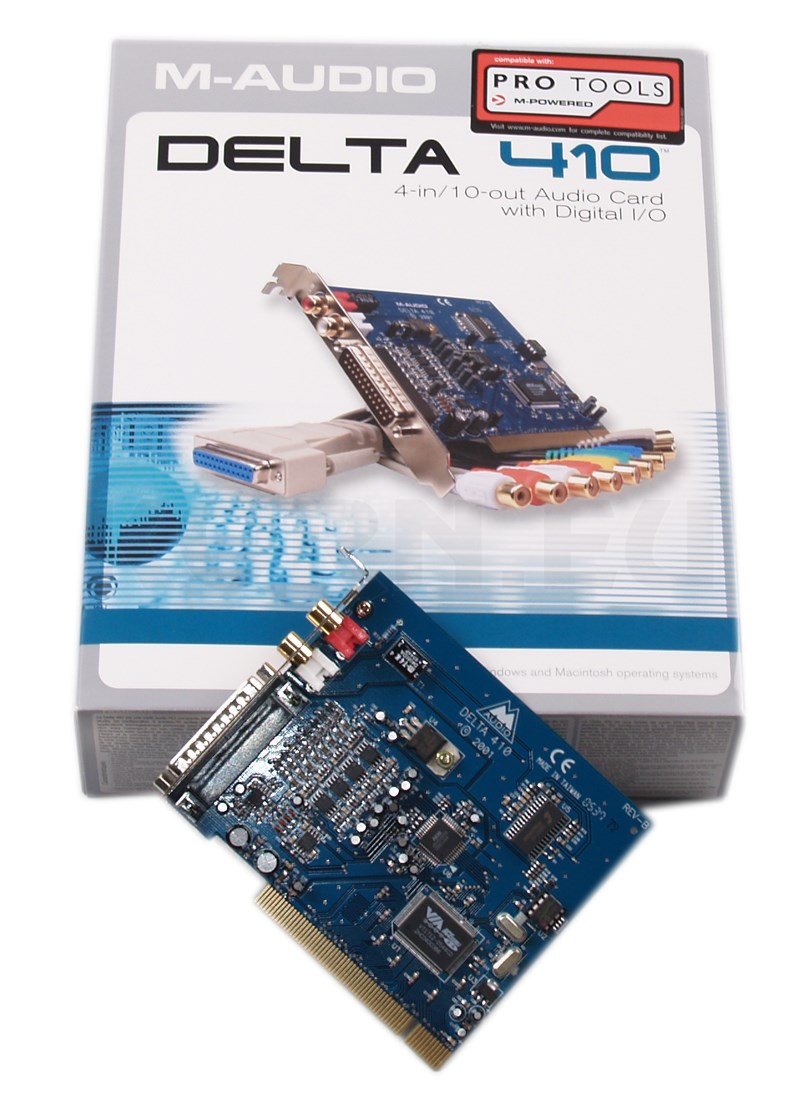

¶ Комплектация
- PCI-карта Delta 410
- Кабельный адаптер (Breakout Cable) с разъемами RCA
- Компакт-диски с драйверами и ПО
- Руководство пользователя
¶ Маркетинговые материалы
"Why the 410? Recordings are often put together one track at a time (a guitar solo here, a vocal there) as opposed to being all tracked simultaneously. As a result, many musicians decide to choose an audio card with fewer Ins and more Outs rather than spending money on a lot of inputs they may never use. The Delta 410's 4-in/10-out configuration is created with this type of recording approach in mind."
"The multi-output card is often combined with an analog mixer, allowing a computer-based recording system to behave more like a traditional analog one. Recording inputs are quickly routed to the same inputs of the soundcard via a patchbay or mixer. Outputs are sent to mixer channels or analog effects devices, allowing for an 'analog studio' style configuration where signals are bussed to and from a mixer in the analog domain."
¶ Особенности и ограничения
¶ Плюсы
- Уникальная конфигурация 2 in / 8 out для специализированных задач.
- Отличное качество звука (динамический диапазон до 101.5 дБ).
- DSP-микшер с 36-битной обработкой.
- Мультиклиентные драйверы с широкой совместимостью.
- Масштабирование до 4 карт.
¶ Минусы
- Несимметричные соединения (RCA) — более подвержены шумам на длинных кабелях.
- Уровень -10 dBV (потребительский), не +4 dBu (профессиональный).
- Отсутствие MIDI портов.
- Кабельный адаптер может быть неудобен в плотных конфигурациях.
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x RCA (несимметричные, -10 dBV) |
| Аналоговые выходы | 8 x RCA (несимметричные, -10 dBV, программно регулируемые) |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) in/out |
| Динамический диапазон | 99.6 дБ (вход) / 101.5 дБ (выход) |
| THD+N | < 0.002% |
| Разрядность | 24 бит (DSP: 36 бит) |
| Частоты дискретизации | 8 - 96 кГц |
| Макс. карт в системе | До 4 |
| SCMS | Управляемый |
| AC3/DTS | Поддерживается |
