Производитель: M-Audio
Тип устройства: Специализированная PCI-звуковая карта для работы с форматом TDIF
Год выпуска: 2002
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц (S/PDIF) / 48 кГц (TDIF)
Интерфейс: PCI
Цена на момент релиза: $295
¶ Обзор

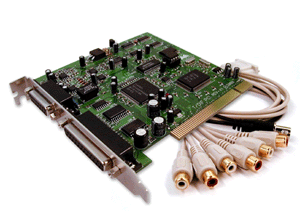

M-Audio Delta TDIF — это специализированная PCI-звуковая карта из легендарной линейки Delta, предназначенная для интеграции компьютера с оборудованием, использующим формат TDIF (TASCAM Digital Interface Format). Карта позволяет подключать к компьютеру цифровые магнитофоны TASCAM серии DA-88, DA-38, DA-78HR и другие устройства с TDIF-интерфейсом.
Delta TDIF предлагает 8-канальный цифровой ввод/вывод в формате TDIF, а также дополнительный стерео S/PDIF интерфейс и стерео аналоговые входы/выходы для мониторинга и записи. Уникальной особенностью является возможность преобразования форматов в реальном времени (TDIF ↔ S/PDIF), что позволяет использовать карту как цифровой конвертер.
Ключевая особенность: Полноценный 8-канальный интерфейс TDIF на PCI-карте с возможностью преобразования в S/PDIF в реальном времени — идеальное решение для владельцев TASCAM MDM, желающих интегрировать их с компьютерной студией.
Универсальность: Несмотря на специализацию, карта также имеет аналоговые входы/выходы и S/PDIF, что позволяет использовать её для стереозаписи, мониторинга и мастеринга.
¶ Ключевые особенности
¶ TDIF интерфейс (основной)
- 8 каналов ввода / 8 каналов вывода через 25-контактный D-Sub разъём (стандарт TDIF-1).
- Разрядность: 24 бит.
- Частоты дискретизации: от 8 до 48 кГц.
- Синхронизация: Word Clock может быть извлечена из входящего TDIF-сигнала.
¶ Цифровой интерфейс S/PDIF
- Стерео вход и выход: RCA (на кабельном адаптере).
- Разрядность: 24 бит.
- Частоты дискретизации: от 8 до 96 кГц.
- Поддержка AES/EBU: Выход может быть сконфигурирован для вывода потока данных в формате AES/EBU (на уровне 0.5 В).
- Преобразование форматов: Возможность преобразования TDIF ↔ S/PDIF в реальном времени.
¶ Аналоговые входы/выходы
- Стерео вход / стерео выход: RCA (на кабельном адаптере).
- Номинальный уровень: -10 dBV.
- Динамический диапазон: 100.4 дБ (АЦП) / 104.0 дБ (ЦАП).
- THD: < 0.002%.
- Назначение: Для мониторинга, записи стереоисточников, подводки.
¶ Word Clock
- Выход: BNC (на кабельном адаптере).
¶ DSP и микширование
- 36-битный цифровой микшер на основе встроенного DSP (как и у других карт Delta).
- Аппаратный мониторинг: Возможность мониторинга входных сигналов через аналоговый выход с нулевой задержкой.
¶ Общие характеристики
- Полный дуплекс: 10 входов / 10 выходов одновременно (8 TDIF + 2 S/PDIF).
- Масштабирование: Поддержка нескольких карт Delta с семпл-точной синхронизацией.
- SCMS: Управление защитой от копирования.
¶ Технические характеристики
¶ TDIF интерфейс
| Параметр | Значение |
|---|---|
| Тип разъема | DB25 female (на карте) |
| Каналов | 8 in / 8 out |
| Разрядность | 24 бит |
| Частоты дискретизации | 8 - 48 кГц |
¶ S/PDIF интерфейс
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (на кабельном адаптере) |
| Вход/Выход | Да / Да |
| Разрядность | 24 бит |
| Частоты дискретизации | 8 - 96 кГц |
| Входной уровень | 0.5 - 5 В пик-пик |
| Выходной уровень | 0.5 В пик-пик |
| AES/EBU | Поддерживается (на том же разъёме) |
¶ Аналоговые входы/выходы
| Параметр | АЦП | ЦАП |
|---|---|---|
| Тип разъемов | RCA (на кабельном адаптере) | RCA (на кабельном адаптере) |
| Номинальный уровень | -10 dBV | -10 dBV |
| Пиковый сигнал | +2 dBV (consumer) / -2 dBV (-10) | +2 dBV (consumer) / -2 dBV (-10) |
| Динамический диапазон | 100.4 дБ(A) | 104.0 дБ(A) |
| THD | < 0.002% | < 0.002% |
| Входной импеданс | 10 кОм (мин.) | — |
¶ Word Clock
| Параметр | Значение |
|---|---|
| Тип разъема | BNC (на кабельном адаптере) |
| Назначение | Выход |
¶ Частотный диапазон (при 96 кГц)
| Параметр | Значение |
|---|---|
| Частотный диапазон | 22 Гц - 44 кГц (-0.4, -0.4 дБ) |
¶ Поддерживаемые частоты дискретизации
- S/PDIF: от 8 до 96 кГц.
- TDIF: от 8 до 48 кГц.
¶ Системные требования
¶ Windows
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | Pentium 200 MMX | 64 МБ SDRAM | 95/98/NT/2000/ME |
| 96 кГц | Pentium II 266 МГц | 128 МБ PC100 | 95/98/NT/2000/ME |
¶ Macintosh
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | G3 | 64 МБ | 8.6 или выше |
| 96 кГц | G3/G4 | 128 МБ | 8.6 или выше |
Драйверы: Поддержка Windows 95/98/NT/2000/ME и Mac OS 8.6 и выше. Используются общие драйверы для всей линейки Delta.
¶ Программное обеспечение (Delta Control Panel)
Delta TDIF использует унифицированную панель управления всей линейки Delta, которая обеспечивает:
- Мониторный микшер (Monitor Mixer): 20-канальный микшер с 36-битной обработкой для создания мониторных смесей.
- Маршрутизация (Patchbay/Router): Гибкая коммутация сигналов между TDIF, S/PDIF и аналоговыми каналами.
- Преобразование TDIF ↔ S/PDIF: Возможность преобразования форматов в реальном времени путём соответствующей маршрутизации.
- Аппаратный мониторинг: Настройка мониторинга с нулевой задержкой.
- Настройки синхронизации: Выбор источника тактового сигнала (Internal, S/PDIF, TDIF).
- Управление SCMS: Настройка битов защиты от копирования.
¶ Применение
¶ Основное назначение
- Интеграция TASCAM MDM с компьютером: Подключение магнитофонов DA-88, DA-38, DA-78HR для нелинейного редактирования, переноса треков на жёсткий диск и обратно.
- Преобразование форматов: Использование карты как реально-временного конвертера TDIF ↔ S/PDIF.
¶ Дополнительные возможности
- Стерео мониторинг: Подключение мониторов к аналоговым выходам для прослушивания сигнала с TDIF или S/PDIF.
- Запись стереоисточников: Использование аналоговых входов для подключения внешних устройств.
- Мастеринг: Вывод финального микса на DAT или CD-рекордер через S/PDIF.
¶ Маркетинговые материалы
"The Delta TDIF is a powerful tool for any studio that uses a computer and TDIF-compatible devices. The Delta TDIF is a versatile card that not only supports the 8-channel TDIF standard, but also provides S/PDIF I/O for digital transfers and mastering, analog ins and outs for recording and monitoring, digital mixing, control over SCMS, and more."
"Applications: Fly tracks between your computer and your TASCAM MDM for nonlinear editing; Monitor via stereo analog outputs; Input stereo analog sources with analog inputs; Convert TDIF to S/PDIF and S/PDIF to TDIF in real time; Master and transfer digitally via S/PDIF I/O."
¶ Преимущества и недостатки
¶ Плюсы
- Полноценный 8-канальный TDIF интерфейс
- Преобразование TDIF ↔ S/PDIF в реальном времени
- Аналоговые входы/выходы для мониторинга
- 36-битный DSP-микшер с нулевой задержкой
- Поддержка нескольких карт Delta с семпл-точной синхронизацией
- Зрелые драйверы линейки Delta
- Word Clock выход для синхронизации
¶ Минусы
- TDIF ограничен 48 кГц
- Аналоговые входы/выходы несимметричные (RCA), -10 dBV (нет +4 dBu)
- Требуется кабельный адаптер для аналоговых и S/PDIF подключений
- Нет встроенного Word Clock входа (только выход)
¶ Комплектация
- PCI-карта Delta TDIF
- Кабельный адаптер с разъёмами:
- 2 x RCA (аналоговый вход)
- 2 x RCA (аналоговый выход)
- 2 x RCA (S/PDIF вход/выход)
- 1 x BNC (Word Clock выход)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Специализированная PCI-карта для TDIF |
| TDIF вход/выход | 8 in / 8 out (DB25) |
| S/PDIF вход/выход | 2 in / 2 out (RCA) |
| Аналоговые входы | 2 x RCA (стерео) |
| Аналоговые выходы | 2 x RCA (стерео) |
| Word Clock | Выход BNC |
| Разрядность | 24 бит |
| Частоты (TDIF) | 8 - 48 кГц |
| Частоты (S/PDIF) | 8 - 96 кГц |
| Динамический диапазон (ЦАП) | 104.0 дБ(A) |
| Динамический диапазон (АЦП) | 100.4 дБ(A) |
| THD | < 0.002% |
| DSP | 36-бит |
| ОС | Windows 95/98/NT/2000/ME, Mac OS 8.6+ |
