Производитель: M-Audio (США)
Тип устройства: Профессиональный FireWire аудиоинтерфейс
Год выпуска: 2004
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц (с ограничением каналов)
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: $750 (£449)
¶ Обзор
M-Audio FireWire 1814 — это мощный и гибкий FireWire аудиоинтерфейс, предлагающий 18 входов и 14 выходов в компактном полурэковом корпусе. Устройство является старшим в линейке FireWire-интерфейсов M-Audio (после моделей 410 и Audiophile) и предназначено для более серьёзных студийных задач, требующих большого количества каналов и гибкости подключения.
FireWire 1814 сочетает в себе 8 аналоговых входов, 4 аналоговых выхода, полноценную поддержку ADAT (8 каналов) и S/PDIF, Word Clock, MIDI и возможность работы на частотах до 192 кГц. Устройство сохраняет компактность и портативность, характерную для линейки, но при этом может быть установлено в рэковую стойку с помощью универсального крепления.
Ключевая особенность: Уникальная гибкость конфигурации — до 16 входов и 12 выходов при 44.1/48 кГц (благодаря ADAT), с возможностью работы на 192 кГц на первых двух входах и всех выходах.
Студийная универсальность: FireWire 1814 подходит как для записи небольших групп (8 аналоговых входов), так и для интеграции с цифровым оборудованием через ADAT, S/PDIF и Word Clock, что делает его центральным элементом студии.
¶ Ключевые особенности
¶ Аналоговые входы (8 каналов)

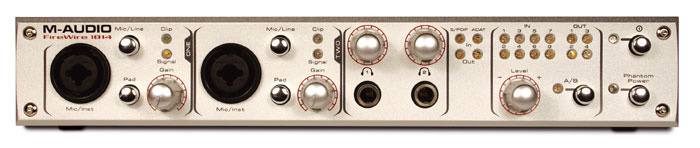

- Входы 1-2 (передняя панель): Комбинированные разъёмы XLR/1/4" TS с:
- Микрофонными/инструментальными предусилителями (до 66 дБ усиления)
- Регуляторами чувствительности (Gain)
- Переключателями между микрофонным/инструментальным и линейными входами (на задней панели)
- Аттенюаторами -20 дБ (Pad)
- Индикаторами Signal и Clip
- Фантомным питанием +48 В (общее)

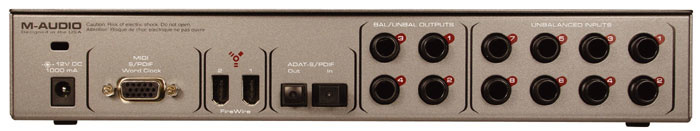

- Входы 3-8 (задняя панель): Несимметричные линейные входы (1/4" TS), -10 dBV.
- Поддержка частот:
- Входы 1-2: до 192 кГц
- Входы 3-8: до 96 кГц
¶ Аналоговые выходы
- 4 линейных выхода: 1/4" TS (симметричные/несимметричные), -10 dBV, поддержка до 192 кГц.
- 2 выхода на наушники: 1/4" TRS на передней панели с независимыми регуляторами уровня.
¶ Цифровые интерфейсы
- ADAT оптический: TOSLINK, 8 каналов (44.1/48 кГц), 4 канала при 88.2/96 кГц (S/MUX).
- S/PDIF оптический: TOSLINK (2 канала, 44.1/48 кГц) — переключается с ADAT.
- S/PDIF коаксиальный: RCA (через кабельный адаптер), 2 канала, до 96 кГц, поддержка AC-3/DTS pass-through.
- Word Clock: Вход и выход (BNC через кабельный адаптер). Вход до 96 кГц, выход до 192 кГц.
- MIDI: Вход и выход (DIN-5 через кабельный адаптер).
¶ FireWire
- 2 порта: Для последовательного подключения других FireWire-устройств.
- Питание: От FireWire (6-pin) или от внешнего адаптера 12V DC (в комплекте).
¶ Дополнительные возможности
- Встроенный мониторный микшер: Создание мониторных смесей с нулевой задержкой.
- Программируемый регулятор: На передней панели с кнопкой A/B для переключения источников (cueing).
- Индикация: Множество светодиодных индикаторов для всех входов/выходов, цифровых интерфейсов и статуса.
¶ Технические характеристики
¶ Режимы работы (количество каналов)
| Частота | Аналоговые входы | Аналоговые выходы | ADAT вход | ADAT выход | Всего входов | Всего выходов |
|---|---|---|---|---|---|---|
| 44.1/48 кГц | 8 | 4 | 8 | 8 | 16 | 12 |
| 88.2/96 кГц | 8 (3-8 до 96) | 4 | 4 (S/MUX) | 4 (S/MUX) | 12 | 8 |
| 176.4/192 кГц | 2 (только 1-2) | 4 | — | — | 2 | 4 |
¶ Аналоговые входы
| Параметр | Входы 1-2 (Mic/Inst) | Входы 3-8 (Line) |
|---|---|---|
| Тип разъемов | Combo XLR/1/4" TS | 1/4" TS (несимметричные) |
| Импеданс (XLR) | 1.8 кОм | — |
| Импеданс (Inst) | 500 кОм | — |
| Импеданс (Line) | 10 кОм | 10 кОм |
| Усиление | до 66 дБ | — |
| Pad | -20 дБ | — |
| Фантомное питание | +48 В (общее) | — |
| Номинальный уровень | — | -10 dBV |
¶ Аналоговые выходы
| Параметр | Линейные выходы (1-4) | Выходы на наушники |
|---|---|---|
| Тип разъемов | 1/4" TS (симм./несимм.) | 1/4" TRS |
| Номинальный уровень | -10 dBV | Регулируемый |
| Динамический диапазон | 107 дБ(A) | — |
¶ Преобразователи
| Параметр | Значение |
|---|---|
| Динамический диапазон (вход) | 105 дБ(A) |
| Динамический диапазон (выход) | 107 дБ(A) |
| THD+N | < 0.003% при -1 dBFS |
| Частотный диапазон (48 кГц) | 22 Гц - 22 кГц (±0.1 дБ) |
| Частотный диапазон (192 кГц) | 22 Гц - 80 кГц (±1 дБ) |
¶ Измерения (Rightmark Audio Analyser)
| Режим | Динамический диапазон | Частотный диапазон |
|---|---|---|
| 24/44.1 | 109 дБ(A) | 16 Гц - 20 кГц (±0.1 дБ) |
| 24/96 | 109 дБ(A) | -0.5 дБ при 41 кГц |
| 24/192 (петля) | 109 дБ(A) | 9 Гц - 61 кГц (-1 дБ) |
¶ Системные требования
¶ Windows
- ОС: 2000 SP4, XP SP1 (Windows 98/98SE/Me/NT не поддерживаются)
- Процессор: Pentium III 800 МГц
- ОЗУ: 256 МБ
- DirectX: 9.0b или выше
¶ Macintosh
- ОС: 9.2.2, 10.2.8 (256 МБ RAM), 10.3 и выше (512 МБ RAM)
- Процессор: G3 800 / G4 733 МГц (со встроенными портами FireWire, акселераторы не поддерживаются)
¶ Драйверы
- Windows: ASIO 2.0, MME, WDM, GSIF 2.0
- Mac: Sound Manager (OS 9), Core Audio, Core MIDI (OS X)
Важно: Подключение FireWire устройств при включённом питании (hot-plugging) может привести к повреждению оборудования. M-Audio рекомендует выключать компьютер перед подключением.
¶ Программное обеспечение (Control Panel)
Панель управления FireWire 1814 аналогична таковой у моделей 410 и Audiophile, но с учётом расширенных возможностей.

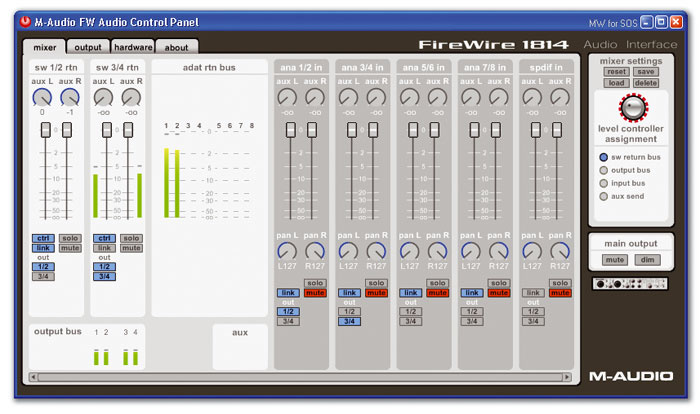

¶ Mixer Page
- Управление уровнями и панорамой для всех каналов.
- Aux sends для создания мониторных смесей или подключения внешних эффектов.
- Solo, Mute, Link.
- Индикация уровня для всех каналов, включая ADAT.
¶ Output Page
- Управление 4 аналоговыми выходами и 2 выходами на наушники.
- Выбор источника для выходов (Main mixer, Aux buss).
- Настройка Aux buss.

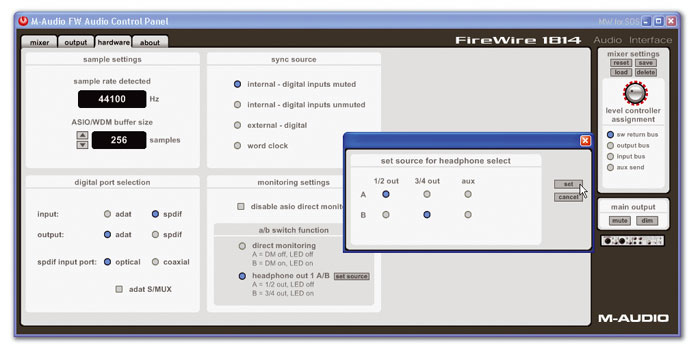

¶ Hardware Page
- Переключение оптического порта между ADAT и S/PDIF.
- Выбор источника цифрового входа (оптический/коаксиальный).
- Включение S/MUX для ADAT при 88.2/96 кГц.
- Выбор источника синхронизации (Internal, Word Clock, S/PDIF, ADAT).
- Настройка кнопки A/B (переключение мониторинга или источника для наушников).
- Включение/отключение ASIO Direct Monitoring.
¶ Индикация на передней панели
| Тип | Количество | Описание |
|---|---|---|
| Входные сигналы (аналог) | 8 LED | Наличие сигнала на аналоговых входах |
| Выходные сигналы (аналог) | 4 LED | Наличие сигнала на аналоговых выходах |
| Цифровые входы/выходы | 4 LED | ADAT/S/PDIF активность |
| Clip/Input | 2 LED | Индикаторы перегрузки для входов 1-2 |
¶ Маркетинговые материалы
"With its 18 inputs and 14 outputs, you might expect their rather more ambitious Firewire 1814 to be substantially more expensive, but it's still a very reasonable £449. This is largely because eight of those ins and outs are devoted to ADAT I/O, although you still get eight analogue inputs, four analogue outputs and co-axial S/PDIF in and out, plus word clock and MIDI I/O."
"Overall, the 1814 provides a versatile I/O complement for the price. With a small mixer or additional mic preamps, it would be suitable for recording a small band live, or you could use it to connect several hardware synths plus a vocal mic and guitar. It also provides plenty of opportunities for further expansion — you could, for instance, add an eight-way ADAT-compatible A-D/D-A converter to build the analogue I/O up to 16 in and 12 out."
¶ Цитаты из обзора (Sound On Sound)
"Nevertheless, M‑Audio's Firewire 1814 still provides high audio quality — on a par with most other interfaces under £500 — and as with the 410 I had no problems running it with Cubase SX 2.2 using its ASIO drivers set to an incredibly low 1.5ms latency at 44.1kHz."
"Anyone looking for a compact Firewire audio interface is almost bound to place M‑Audio's Firewire 1814 on their shortlist, and if you want eight analogue inputs and ADAT support, it's the only option I've come across at under £500. Little extras like the Aux buss for monitoring and adding external hardware effects plus the A/B cueing facility should also raise a few smiles, and the Firewire 1814 will appeal to anyone who wants more analogue inputs and far more versatility than its 410 stablemate, for not a lot more money."
¶ Преимущества и недостатки
¶ Плюсы
- 8 аналоговых входов + ADAT (до 16 входов)
- Гибкие цифровые интерфейсы (ADAT, S/PDIF, Word Clock)
- Поддержка 192 кГц на ключевых каналах
- Балансные выходы (симметричные)
- Два независимых выхода на наушники
- Программируемый регулятор и кнопка A/B для cueing
- Компактный корпус с возможностью рэковой установки
- Отличное соотношение цены и возможностей
¶ Минусы
- Несимметричные входы (кроме первых двух) с уровнем -10 dBV (не +4 dBu)
- Ограничения количества каналов при высоких частотах
- Нет возможности одновременного использования ADAT и S/PDIF оптического
- Риск повреждения при hot-plugging (отмечено производителем)
- Требуется кабельный адаптер для некоторых интерфейсов
¶ Комплектация
- Интерфейс FireWire 1814
- 2 кабеля FireWire: 6pin-6pin и 6pin-4pin (по 1 метру)
- Внешний блок питания 12V DC, 1A
- Кабельный адаптер (D-Sub → RCA, BNC, MIDI)
- Delta Live software bundle (Reason Adapted, Ableton Delta Live!, Pro Sessions CD)
- Краткое руководство по установке
- Драйверы на CD-ROM (PDF-руководство)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | FireWire аудиоинтерфейс |
| Микрофонные/инструментальные входы | 2 x Combo XLR/TS (с предусилителями, +48 В, Pad) |
| Линейные входы | 6 x 1/4" TS (несимметричные, -10 dBV) |
| Линейные выходы | 4 x 1/4" TS (симм./несимм., -10 dBV) |
| Выходы на наушники | 2 x 1/4" TRS с независимыми регуляторами |
| ADAT оптический | TOSLINK (8 in/8 out) |
| S/PDIF оптический | TOSLINK (2 in/2 out, переключаемый) |
| S/PDIF коаксиальный | RCA (через адаптер, 2 in/2 out, AC-3/DTS) |
| Word Clock | BNC (вход/выход через адаптер) |
| MIDI | Вход, выход (через адаптер) |
| FireWire | 2 порта |
| Динамический диапазон (вход) | 105 дБ(A) |
| Динамический диапазон (выход) | 107 дБ(A) |
| Разрядность | 24 бит |
| Частоты | 44.1 - 192 кГц |
| Макс. конфигурация (44.1/48) | 16 in / 12 out |
| Габариты | 267 x 178 x 48 мм |
| Вес | 1.56 кг |
