Производитель: Marian
Тип устройства: Профессиональная четырёхканальная PCI-звуковая карта
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (32 бит, 33 МГц, 5В)
Цена на момент релиза: $236-240
¶ Обзор
Marian MARC 2 — это профессиональная четырёхканальная PCI-звуковая карта от немецкой компании Marian, известной производством плат для SEK'D (Prodif 96 Pro, Prodif Plus, Prodif 24, Siena, ARC 88, ARC 44). MARC 2 входит в новую серию четырёхканальных PCI-плат, которые продавались как под именем Marian, так и под именем их дистрибьютора Media Assistance.
MARC 2 предлагает стерео аналоговые вход и выход на джеках, а также полный набор цифровых интерфейсов: электрический (RCA) и оптический (TOSLINK) S/PDIF, каждый со входом и выходом. Цифровые интерфейсы поддерживают 24 бит и частоты до 96 кГц. Уникальной особенностью является технология SyncBus, позволяющая синхронизировать до четырёх карт MARC (или других устройств Marian) с точностью до семпла и управлять ими через единый драйвер.
Ключевая особенность: Полный набор цифровых интерфейсов (оптический и коаксиальный S/PDIF) и технология SyncBus для семпл-точной синхронизации нескольких карт.
Наследие: Marian известна как производитель высококачественных плат для SEK'D, и MARC 2继承了 эту репутацию, предлагая профессиональное качество и стабильность.
¶ Ключевые особенности
- Стерео аналоговый вход / выход: Разъёмы 1/4" джек (TRS).
- Аналоговый выход: Может использоваться для подключения наушников.
- Цифровые интерфейсы:
- Электрический S/PDIF вход и выход (RCA)
- Оптический S/PDIF вход и выход (TOSLINK)
- 24 бит, частоты от 32 до 96 кГц
- Оптический и электрический выходы несут одинаковый сигнал
- Внутренние разъемы:
- SyncBus: Для синхронизации нескольких карт
- CD-In: Цифровой вход для CD-ROM
- Преобразователи: 24 бит, частоты от 6 до 96 кГц (аналог) / 32-96 кГц (цифра).
- SyncBus: Синхронизация до 4 карт с точностью до семпла, одновременный старт/стоп.
- Поддерживаемые форматы: 8, 16, 20, 24, 32 бит, моно/стерео.
- Pitch Control: Регулировка тона в пределах ±15%.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (джек, стерео) |
| Количество | 2 входа, 2 выхода |
| Максимальный уровень | +8 dBu |
| Частотный диапазон (44.1 кГц) | 20 Гц - 20 кГц |
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Динамический диапазон (SNR) | 104 дБ(А) | 110 дБ(А) |
| THD+N | 0.003% @ -0.5 dBFS | 0.002% @ 0 dBFS |
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| Электрический вход | S/PDIF (RCA) |
| Электрический выход | S/PDIF (RCA) |
| Оптический вход | S/PDIF (TOSLINK) |
| Оптический выход | S/PDIF (TOSLINK) |
| Разрядность | до 24 бит |
| Частоты дискретизации | 32 - 96 кГц |
| Pitch | ±15% |
¶ Внутренние разъемы
| Разъем | Назначение |
|---|---|
| SyncBus | Синхронизация нескольких карт (до 4) |
| CD-In | Цифровой вход для CD-ROM |
¶ Поддерживаемые частоты дискретизации
| Тип | Диапазон |
|---|---|
| Аналоговые | 6 - 96 кГц (±15% pitch) |
| Цифровые | 32 - 96 кГц (±15% pitch) |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Системные требования
¶ Минимальные
- Компьютер: AT-совместимый ПК со свободным PCI слотом
- Слот: PCI 32 бит, 33 МГц, 5В
- Процессор: Pentium или AMD
- ОС: Windows 95/98/ME/NT4/2000/XP
- DirectX: Microsoft DirectX 9
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows 9x/ME | DirectSound, ASIO 2.0 |
| Windows NT4 | Да |
| Windows 2000/XP | Да |
| Mac | Обещаны в скором времени |
Примечание: Заявлена аппаратная реализация ASIO, но полноценная работа должна была быть реализована в будущих версиях драйверов.
¶ SyncBus — технология синхронизации
¶ Назначение
SyncBus — это проприетарная технология Marian для синхронизации нескольких звуковых карт в одной системе.
¶ Функции
- Синхронизация тактового генератора: Обеспечивает синхронную работу нескольких карт.
- Семпл-точный старт/стоп: Одновременный запуск и остановка всех устройств с точностью до семпла.
- Управление через один драйвер: До 4 карт MARC (или других устройств Marian) могут работать под управлением одного драйвера.
¶ Подключение
Карты соединяются специальным кабелем (приобретается отдельно), подключаемым к разъёмам SyncBus на каждой плате.
¶ Программное обеспечение (MARC 2 Manager)
Панель управления MARC 2 Manager позволяет:
- Выбирать источник цифрового входа (оптический или электрический)
- Настраивать параметры синхронизации
- Управлять несколькими картами через SyncBus
- Настраивать частоту дискретизации и pitch
- Контролировать уровни сигналов
¶ Применение
¶ Для профессиональной студии
- Качественная запись стереоисточников
- Цифровые трансферы между различными форматами (оптика/коаксиал)
- Возможность расширения до 8 каналов с помощью нескольких карт
¶ Для домашней студии
- Подключение синтезаторов и внешних устройств
- Работа с наушниками через аналоговый выход
- Запись с CD через внутренний вход
¶ Для многоканальных систем
- Использование нескольких карт MARC 2 для создания 8-канальной системы
- Синхронизация с другими устройствами Marian через SyncBus
¶ Преимущества
¶ Для профессионалов
- Полный набор цифровых интерфейсов (оптика + коаксиал)
- Высокое качество преобразователей (SNR до 110 дБ)
- SyncBus для многокарточных конфигураций
- Широкий диапазон частот (до 96 кГц)
¶ Для домашних студий
- Удобные разъёмы 1/4" джек
- Возможность использования наушников
- CD-вход для оцифровки аудиодисков
- Поддержка всех популярных ОС Windows
¶ Особенности и ограничения
¶ Плюсы
- Полный набор цифровых интерфейсов (оптика + коаксиал)
- Технология SyncBus для синхронизации нескольких карт
- Высокое качество преобразователей (110 дБ SNR)
- Широкий диапазон частот (до 96 кГц)
- Поддержка pitch control (±15%)
- Внутренний CD-вход
- Немецкое качество сборки
¶ Минусы
- Максимальный уровень +8 dBu (ниже профессионального +4 dBu?)
- Нет поддержки 192 кГц
- ASIO 2.0 требовало доработки драйверов
- Mac-драйверы только обещаны
- Кабель SyncBus приобретается отдельно
¶ Комплектация
- PCI-карта MARC 2
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-звуковая карта (профессиональная) |
| Аналоговые входы | 2 x 1/4" TRS (стерео) |
| Аналоговые выходы | 2 x 1/4" TRS (стерео, могут использоваться для наушников) |
| Цифровые входы | S/PDIF коаксиальный (RCA), S/PDIF оптический (TOSLINK) |
| Цифровые выходы | S/PDIF коаксиальный (RCA), S/PDIF оптический (TOSLINK) |
| Внутренние разъемы | SyncBus, CD-In |
| АЦП | 24 бит, SNR 104 дБ(A), THD+N 0.003% |
| ЦАП | 24 бит, SNR 110 дБ(A), THD+N 0.002% |
| Частоты аналоговые | 6 - 96 кГц (±15% pitch) |
| Частоты цифровые | 32 - 96 кГц (±15% pitch) |
| Форматы | 8, 16, 20, 24, 32 бит, моно/стерео |
| Максимальный уровень | +8 dBu |
| SyncBus | До 4 карт |
| Драйверы | Windows 95/98/ME/NT4/2000/XP, DirectSound, ASIO 2.0 |
| PCI | 32 бит, 33 МГц, 5В |

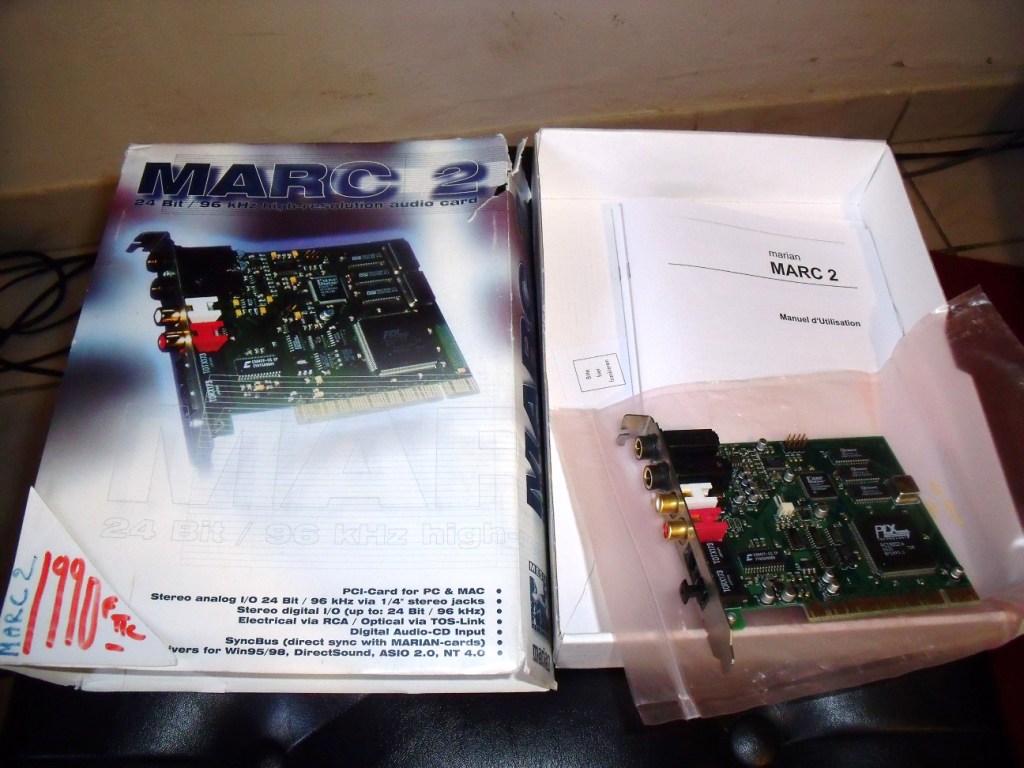

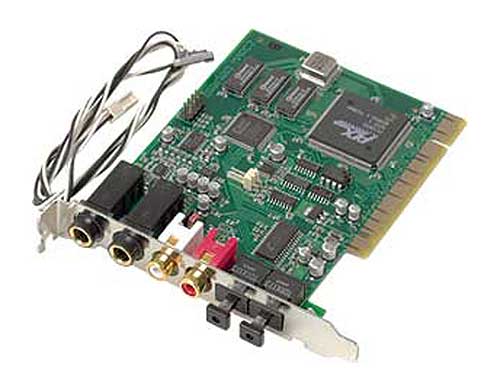

¶ Дополнительные изображения
