Производитель: Marian
Тип устройства: Профессиональная четырёхканальная PCI-звуковая карта с симметричными аналоговыми входами/выходами
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $450
¶ Обзор
Marian MARC 2 Pro — это профессиональная четырёхканальная PCI-звуковая карта от немецкой компании Marian, предназначенная для использования в профессиональных аудиостудиях, мастеринговых студиях, пост-продакшне и вещании (broadcast). Карта предлагает два симметричных аналоговых входа и выхода на XLR-разъёмах, что обеспечивает высочайшее качество сигнала и помехозащищённость.
Уникальной особенностью MARC 2 Pro является наличие дополнительной платы расширения, которая поставляется в комплекте и не требует установки в слот. На этой плате расположены цифровые интерфейсы AES/EBU (XLR), электрический S/PDIF (RCA) и вход Word Clock (BNC). Базовая карта также имеет оптический S/PDIF и внутренний вход для CD-ROM с цифровым выходом.
Ключевая особенность: Полностью симметричные XLR-входы и выходы для профессионального студийного подключения в сочетании с полным набором цифровых интерфейсов (AES/EBU, S/PDIF оптический и электрический, Word Clock) на комплектной плате расширения.
Назначение: MARC 2 Pro разработана для требовательных применений — мастеринга, пост-продакшна и вещания, где критически важны качество сигнала, низкие задержки и профессиональные интерфейсы.
¶ Ключевые особенности

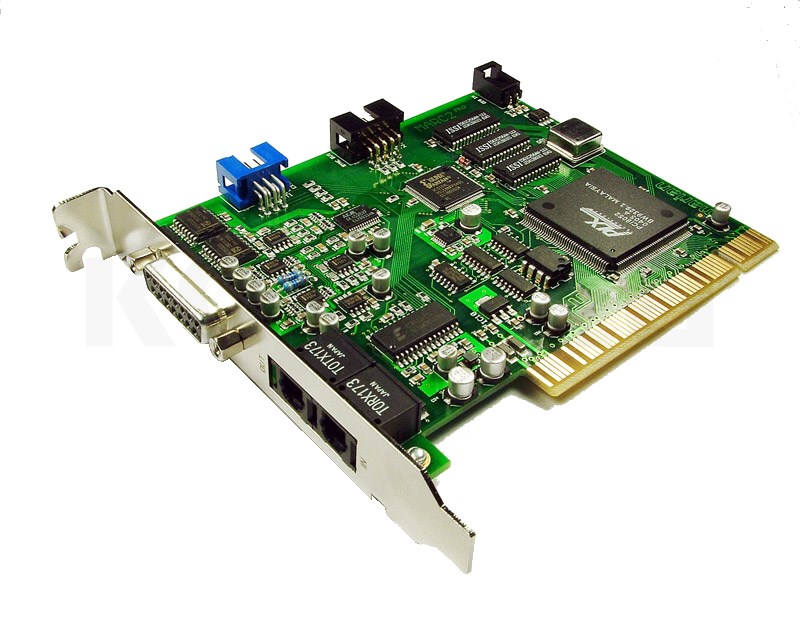

¶ Основная плата (PCI)

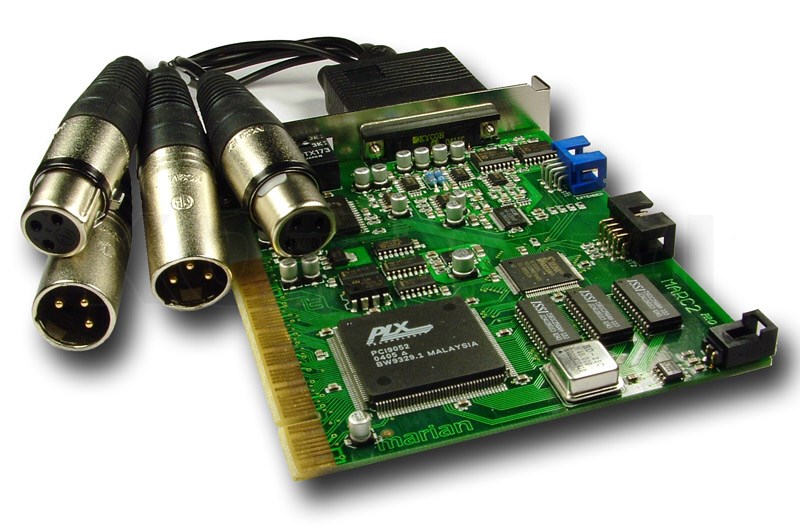

- 2 симметричных аналоговых входа: XLR (female) через кабельный адаптер (15-контактный D-Sub).
- 2 симметричных аналоговых выхода: XLR (male) через кабельный адаптер (15-контактный D-Sub).
- Программное управление усилением: Входные усилители позволяют регулировать уровень от -40 dB до +18 dB.
- Оптический S/PDIF: Вход и выход (TOSLINK).
- Внутренний вход для CD-ROM: С возможностью цифрового подключения.
¶ Дополнительная плата расширения (комплектная)
- Не требует установки в слот: Подключается к основной плате.
- AES/EBU: Вход и выход (XLR через 9-контактный D-Sub).
- Электрический S/PDIF: Вход и выход (RCA).
- Word Clock: Вход (BNC) с терминацией.
¶ Общие характеристики
- Преобразователи: AKM, 24 бит/96 кГц.
- SyncBus: Синхронизация до 4 карт с точностью до семпла.
- Низкие задержки: До 2 мс с ASIO, GSIF, DirectSound.
- Поддержка DAT-маркеров: Чтение маркеров при работе с DAT-лентами.
- Мониторинг: Режимы OnPunch и OnRec.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | XLR (female — вход, male — выход) через кабельный адаптер |
| Количество | 2 входа, 2 выхода |
| Максимальный уровень | +8 dBu |
| Регулировка усиления (вход) | от -40 dB до +18 dB |
| SNR (АЦП) | 104 дБ(А) |
| SNR (ЦАП) | 114 дБ(А) |
| THD+N | 0.005% |
| Частотный диапазон (44.1 кГц) | 20 Гц - 20 кГц |
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц |
¶ Цифровые интерфейсы (базовая плата)
| Параметр | Значение |
|---|---|
| Оптический вход | S/PDIF (TOSLINK) |
| Оптический выход | S/PDIF (TOSLINK) |
| Разрядность | до 24 бит |
| Частоты | 32-96 кГц |
¶ Цифровые интерфейсы (плата расширения)
| Интерфейс | Тип | Особенности |
|---|---|---|
| AES/EBU вход | XLR (через 9-контактный D-Sub) | 24 бит, 32-96 кГц |
| AES/EBU выход | XLR (через 9-контактный D-Sub) | 24 бит, 32-96 кГц |
| S/PDIF электрический вход | RCA | 24 бит, 32-96 кГц |
| S/PDIF электрический выход | RCA | 24 бит, 32-96 кГц |
| Word Clock вход | BNC | С терминацией |
¶ Внутренние разъемы
| Разъем | Назначение |
|---|---|
| CD-IN | Внутренний цифровой вход для CD-ROM |
| SyncBus | Синхронизация нескольких карт (до 4) |
¶ Поддерживаемые частоты дискретизации
| Тип | Диапазон |
|---|---|
| Аналоговые | 6 - 112 кГц |
| Цифровые | 32, 44.1, 48, 64, 88.2, 96 кГц (±10% pitch) |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Системные требования
¶ Минимальные
- Слот: PCI
- Процессор: Intel Pentium или AMD
- ОС: Windows 95/98/ME/NT4/2000/XP
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows XP, 2000 | MME, ASIO 2.0, DirectSound |
| Windows NT4 | MME |
| Windows 95, 98, ME | MME, ASIO 2.0, DirectSound, GSIF |
Примечание: Аппаратная поддержка ASIO (ASIO-IN-HARDWARE) заявлена, но полноценная реализация ожидалась в будущих версиях драйверов. Задержки могут быть снижены до 2 мс.
¶ SyncBus — синхронизация нескольких карт
¶ Возможности
- До 4 карт MARC могут работать одновременно
- Семпл-точная синхронизация всех карт
- Один драйвер управляет всеми картами одного типа
- Доступ к нескольким картам через одно ASIO-приложение
¶ Преимущества
- Единый интерфейс управления для всех карт
- Точные индикаторы уровня
- Гибкие настройки мониторинга и синхронизации
¶ Программное обеспечение
¶ Модульные диалоги драйвера
- Отображение и управление многочисленными параметрами
- Точные индикаторы уровня
- Гибкие настройки мониторинга и синхронизации
¶ Производительность
- Ультранизкие задержки (до 2 мс) с ASIO, GSIF и DirectSound
- Идеально для тайм-критичных приложений
¶ Мониторинг
- Режимы OnPunch и OnRec
- Гибкая маршрутизация входов на любые выходы
¶ DAT-маркеры
- Поддержка чтения маркеров с DAT-лент
- Упрощение работы с CD-премастерами на DAT
¶ Применение
¶ Для профессиональных студий
- Мастеринговые студии
- Пост-продакшн
- Вещание (broadcast)
¶ Для требовательных применений
- Запись с высококачественных микрофонных предусилителей через XLR
- Подключение к профессиональному оборудованию через AES/EBU
- Синхронизация по Word Clock с другими студийными устройствами
¶ Для многоканальных систем
- Объединение до 4 карт MARC для создания 8-канальной системы
- Полная синхронизация через SyncBus
¶ Преимущества
¶ Профессиональные аналоговые интерфейсы
- Симметричные XLR-разъёмы
- Высокое качество преобразователей (114 дБ SNR)
- Программное управление усилением входов
¶ Полный набор цифровых интерфейсов
- AES/EBU (XLR) для профессионального оборудования
- S/PDIF оптический и электрический
- Word Clock для внешней синхронизации
¶ Гибкость и масштабируемость
- Всё в комплекте — дополнительная плата не требует покупки
- SyncBus для многокарточных конфигураций
- Низкие задержки для реального времени
¶ Маркетинговые материалы
"The balanced analog and digital connectors, including an internal connector for a CD-ROM drive with digital audio output, excel due to a wide range of driver support and very low latency values. This features are completed by a wordclock input and DAT-marker support. All features qualifies the Marc 2 PRO especially for the usage in pro audio and mastering studios, post pro and broadcast."
"The effective hardware design and a continuously evolving high speed driver suite provide a disturbance-free operation and minimal latency values in all software surroundings."
"Flexible routing, start-stop synchronisation of all in- and outputs, sample exact transfer on all channels and direct delay-free controlling of the inputs (zero-latency monitoring) make the Marc 2 PRO the ideal partner for demanding harddisk-recording, as well."
"The Marc 2 PRO is capable of easily being cascaded to other marian audio systems. This way up to four members of the marc-series can be combined to a very affordable multi-channel system."
¶ Преимущества и недостатки
¶ Плюсы
- Симметричные XLR-входы и выходы
- Полный набор цифровых интерфейсов в комплекте
- Высокое качество преобразователей (114 дБ SNR)
- Word Clock вход для внешней синхронизации
- SyncBus для многокарточных конфигураций
- Низкие задержки (до 2 мс)
- Поддержка DAT-маркеров
- Программное управление усилением входов
¶ Минусы
- Высокая цена ($450)
- Максимальный уровень +8 dBu (ниже профессионального +4 dBu?)
- Требуются кабельные адаптеры (D-Sub → XLR)
- ASIO-IN-HARDWARE требовало доработки драйверов
¶ Комплектация
- PCI-карта MARC 2 Pro (основная)
- Дополнительная плата расширения (не требует слота)
- Кабельные адаптеры: D-Sub → XLR (аналог)
- Кабельный адаптер: 9-pin D-Sub → XLR (AES/EBU)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x XLR (female, симметричные) через адаптер |
| Аналоговые выходы | 2 x XLR (male, симметричные) через адаптер |
| Оптический S/PDIF | Вход/выход (TOSLINK) |
| AES/EBU | Вход/выход (XLR) через адаптер |
| Электрический S/PDIF | Вход/выход (RCA) |
| Word Clock | Вход (BNC) |
| Внутренний CD-вход | Цифровой |
| SNR (АЦП) | 104 дБ(A) |
| SNR (ЦАП) | 114 дБ(A) |
| THD+N | 0.005% |
| Частоты аналоговые | 6-112 кГц |
| Частоты цифровые | 32-96 кГц |
| SyncBus | Да (до 4 карт) |
| Задержка ASIO | до 2 мс |
| Драйверы | Windows 95/98/ME/NT4/2000/XP (MME, ASIO 2.0, DS, GSIF) |
