Производитель: Marian
Тип устройства: Профессиональная четырёхканальная PCI-звуковая карта с опциональной платой расширения
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (32 бит, 33 МГц, 5В)
Цена на момент релиза: $260-265 (MARC 4 DIGI) + $73-75 (Extender)
¶ Обзор

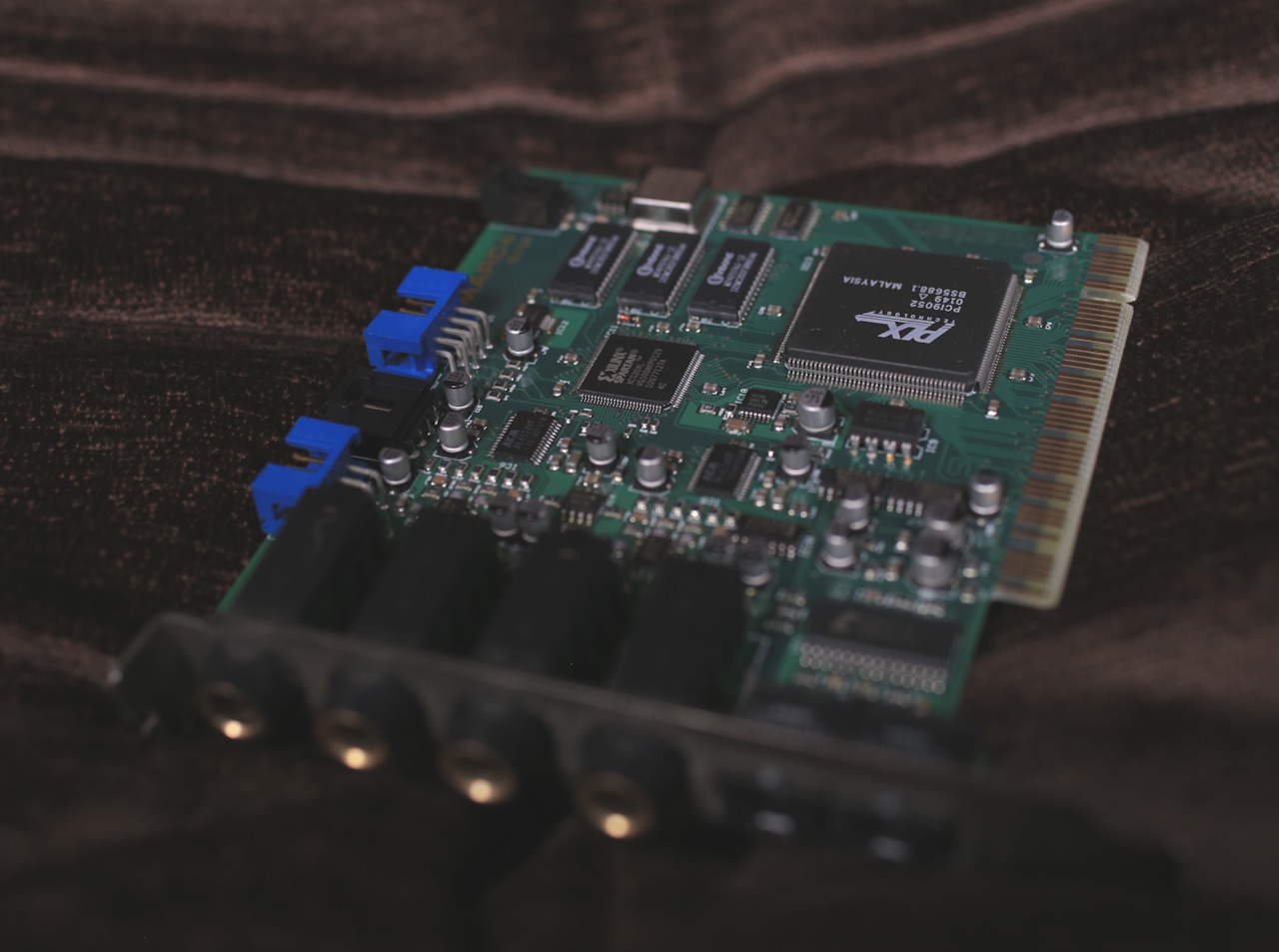

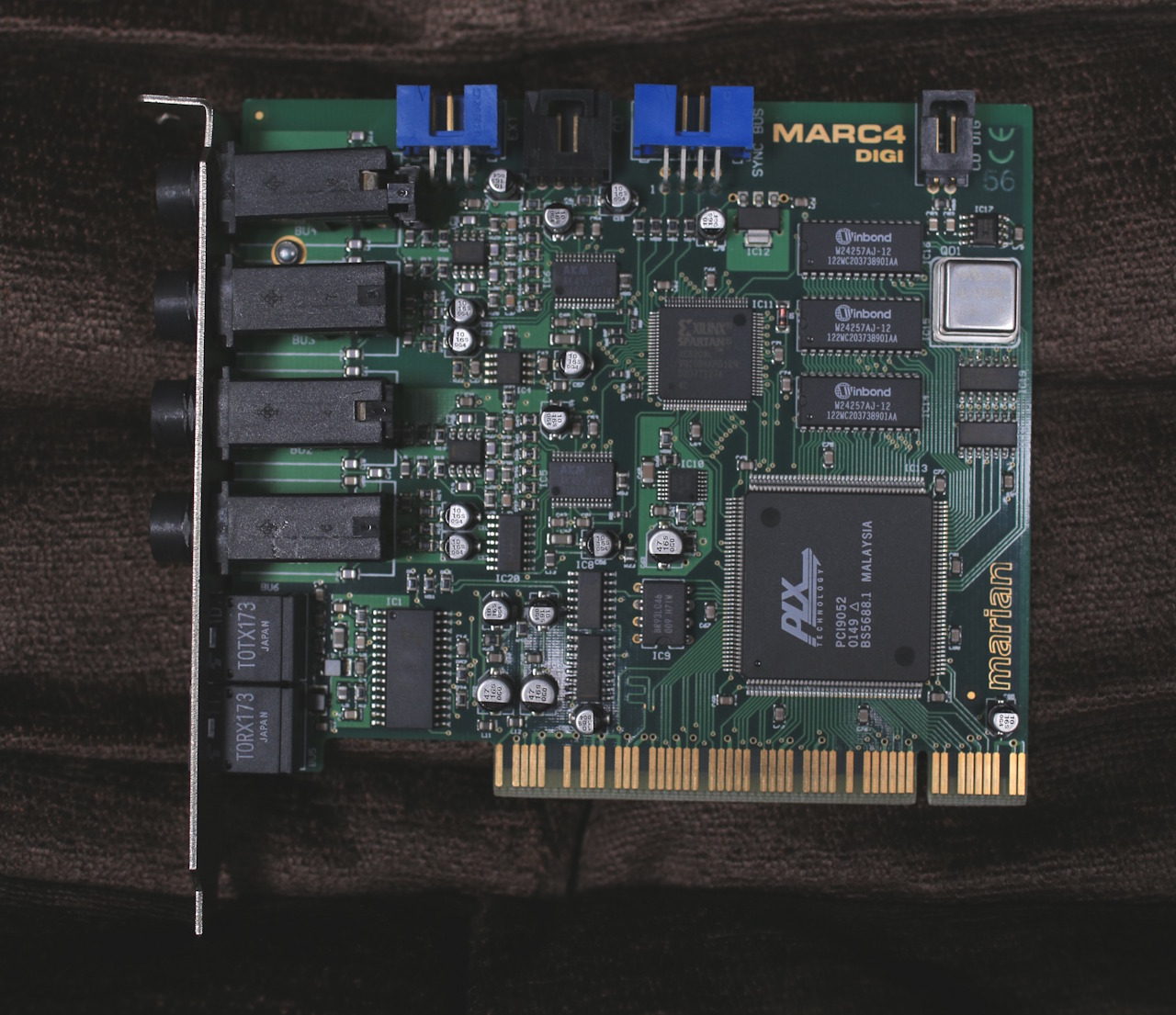

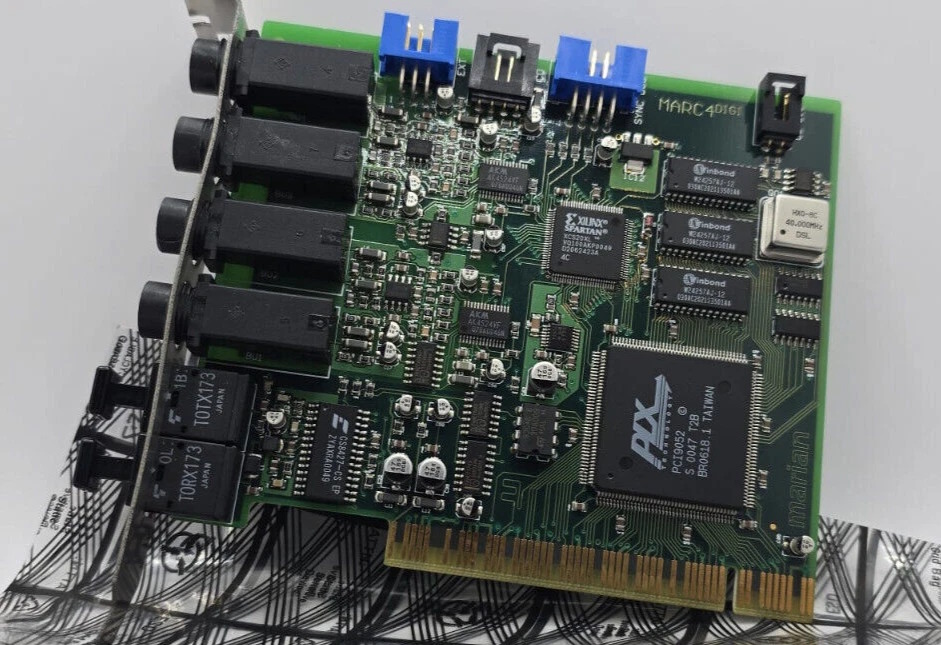

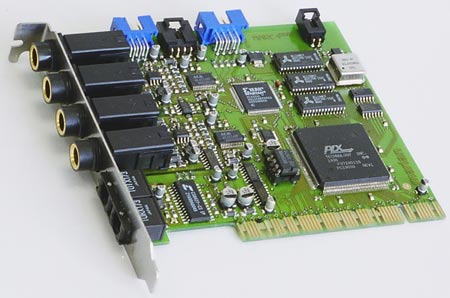

Marian MARC 4 DIGI — это профессиональная четырёхканальная PCI-звуковая карта от немецкой компании Marian, предлагающая 4 аналоговых входа, 4 аналоговых выхода и оптический S/PDIF интерфейс. Карта создана для пользователей, которым требуется небольшое количество аналоговых каналов, но в высоком качестве.

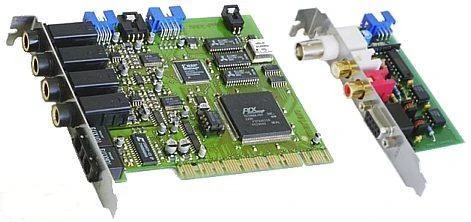

Уникальной особенностью MARC 4 DIGI является возможность расширения с помощью опциональной дочерней платы MARC 4 Extender, которая добавляет электрический S/PDIF (RCA), профессиональный интерфейс AES/EBU (XLR) и вход Word Clock. Это превращает базовую карту в полноценный цифровой интерфейс с поддержкой всех основных профессиональных форматов.
Ключевая особенность: Модульность — базовая карта с оптическим S/PDIF может быть расширена до полного набора профессиональных цифровых интерфейсов (AES/EBU, Word Clock) с помощью недорогой дочерней платы.
Гибкость: MARC 4 DIGI может быть объединена с другими картами Marian через SyncBus, создавая 8-канальные системы с единым управлением через один драйвер.

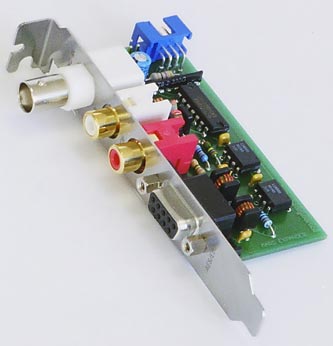

Плата расширения MARC 4 Extender с разъёмами для Word Clock, S/PDIF и AES/EBU
¶ Ключевые особенности
¶ MARC 4 DIGI (базовая карта)

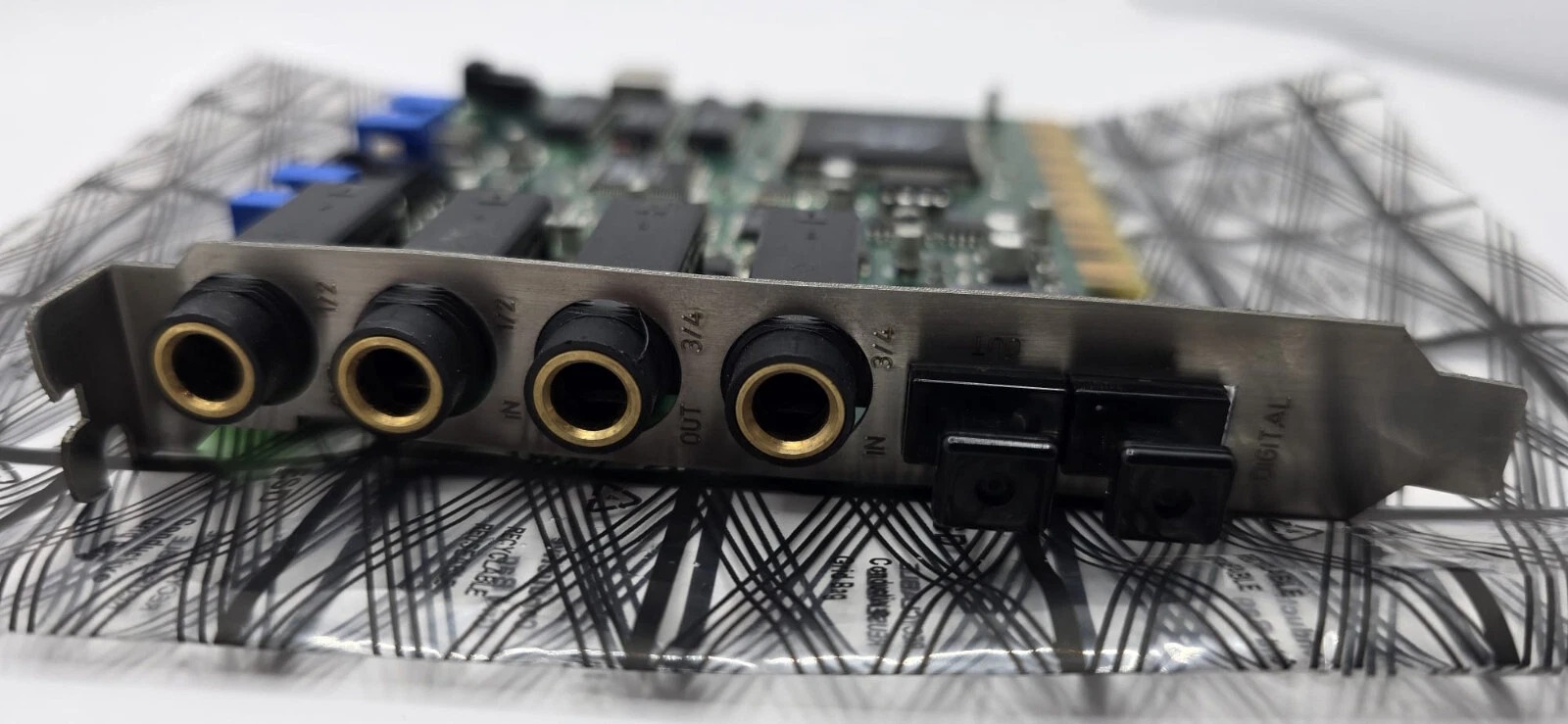

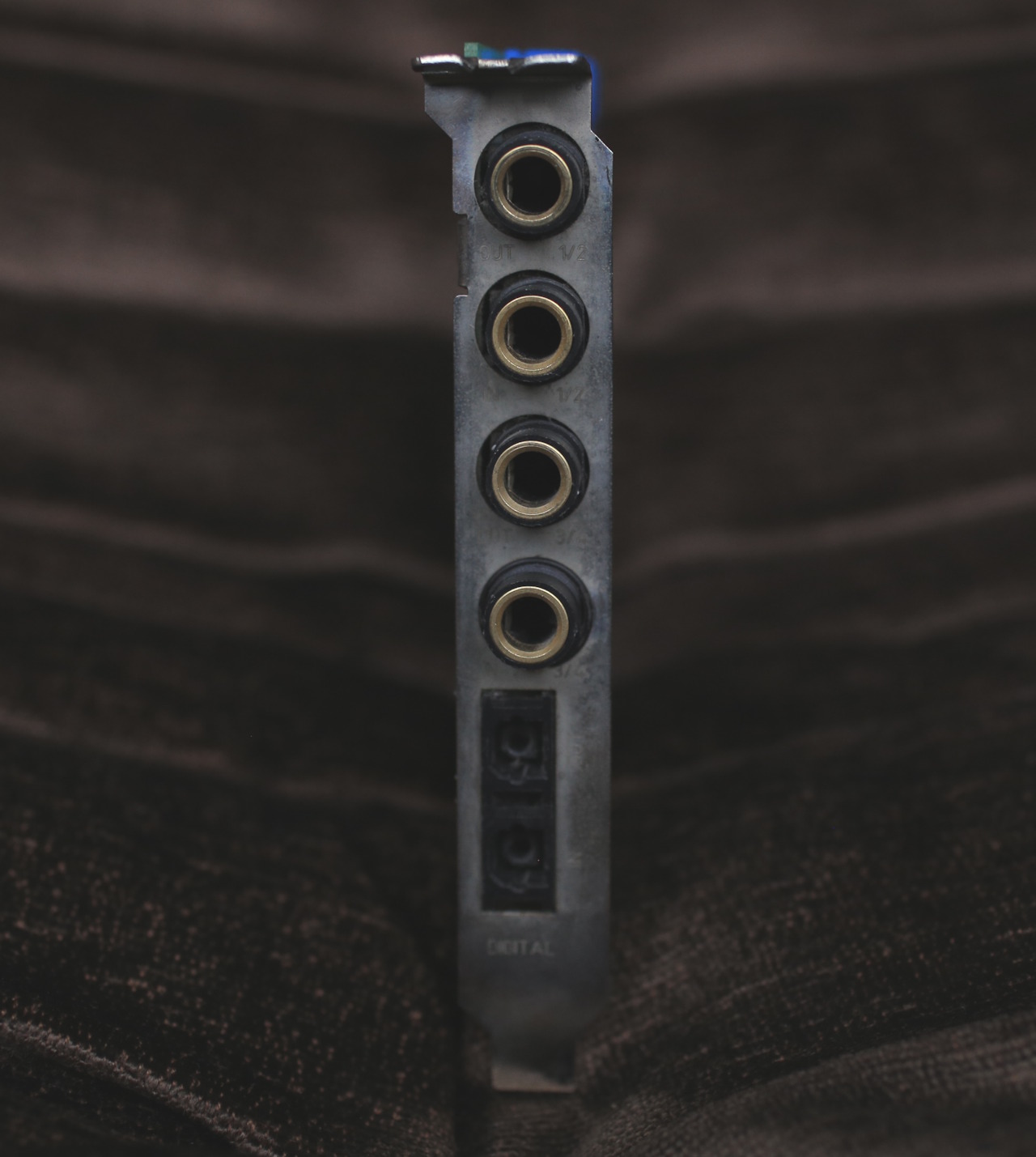

- 4 аналоговых входа / 4 выхода: Разъёмы 1/4" TRS (стерео джек) на заглушке карты.
- Цифровой интерфейс: Оптический S/PDIF (TOSLINK) вход и выход.
- Внутренние разъемы:
- Аналоговый вход для CD-ROM
- Цифровой вход для CD-ROM
- Преобразователи: AKM, 24 бит/96 кГц.
- SyncBus: Синхронизация до 4 карт.
- Поддержка DAT-маркеров: Чтение маркеров при работе с DAT-лентами.
¶ MARC 4 Extender (опциональная плата)
- Электрический S/PDIF: Вход и выход (RCA).
- AES/EBU: Вход и выход (XLR) через кабельный адаптер.
- Word Clock: Вход (BNC).
- Все цифровые интерфейсы: Поддержка 24 бит, 32-96 кГц.
- Установка: Небольшая плата, подключаемая к основной карте.
¶ Технические характеристики
¶ Аналоговые входы/выходы (базовая карта)
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (джек) |
| Количество | 4 входа, 4 выхода |
| Максимальный уровень | +8 dBu |
| SNR (АЦП) | 104 дБ(А) |
| SNR (ЦАП) | 114 дБ(А) |
| THD+N | 0.005% |
| Частотный диапазон (44.1 кГц) | 20 Гц - 20 кГц |
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц |
¶ Цифровые интерфейсы (базовая карта)
| Параметр | Значение |
|---|---|
| Оптический вход | S/PDIF (TOSLINK) |
| Оптический выход | S/PDIF (TOSLINK) |
| Разрядность | до 24 бит |
| Частоты | 32-96 кГц |
¶ Цифровые интерфейсы (с Extender)
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF электрический | RCA | Вход и выход |
| AES/EBU | XLR (через адаптер) | Вход и выход |
| Word Clock | BNC | Вход |
¶ Поддерживаемые частоты дискретизации
| Тип | Диапазон |
|---|---|
| Аналоговые | 6 - 112 кГц |
| Цифровые | 32, 44.1, 48, 64, 88.2, 96 кГц (±10% pitch) |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Системные требования
¶ Минимальные
- Слот: PCI (совместимый)
- Процессор: Intel Pentium или AMD
- ОС: Windows 95/98/ME/NT4/2000/XP
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows | MME, ASIO 2.0, DirectSound, GSIF, WDM |
| Multi-card | До 4 карт под управлением одного драйвера |
Примечание: Аппаратная поддержка ASIO (ASIO-IN-HARDWARE) заявлена, но полноценная реализация ожидалась в будущих версиях драйверов.
¶ SyncBus — синхронизация нескольких карт
¶ Возможности
- До 4 карт MARC могут работать одновременно
- Семпл-точная синхронизация всех карт
- Один драйвер управляет всеми картами одного типа
¶ Преимущества
- Единый интерфейс управления для всех карт
- Точные индикаторы уровня
- Гибкие настройки мониторинга и синхронизации
¶ Программное обеспечение
¶ Модульные диалоги драйвера
- Отображение и управление многочисленными параметрами
- Точные индикаторы уровня
- Гибкие настройки мониторинга и синхронизации
¶ Производительность
- Ультранизкие задержки (до 2 мс) с ASIO, GSIF и DirectSound
- Идеально для тайм-критичных приложений (Cubase VST SoftSynths)
¶ DAT-маркеры
- Поддержка чтения маркеров с DAT-лент
- Упрощение работы с CD-премастерами на DAT
¶ Применение
¶ Для студий с ограниченным бюджетом
- Качественная 4-канальная запись по доступной цене
- Возможность расширения цифровых интерфейсов по мере необходимости
¶ Для профессиональных студий
- Подключение к профессиональному оборудованию через AES/EBU
- Синхронизация через Word Clock
- Интеграция с другими картами Marian через SyncBus
¶ Для работы с DAT и мастерингом
- Чтение DAT-маркеров
- Цифровые трансферы в высоком качестве
- Подготовка CD-премастеров
¶ Преимущества модульной системы
¶ Без Extender
- Базовая 4-канальная аналоговая система
- Оптический S/PDIF для подключения к бытовой технике
- Доступная цена ($260-265)
¶ С Extender
- Полный набор профессиональных цифровых интерфейсов
- Подключение к AES/EBU оборудованию
- Синхронизация по Word Clock
- Небольшая дополнительная стоимость ($73-75)
¶ Маркетинговые материалы
"Also for this audio card the following is targeted: providing of high quality on the level of up-to-date audio technology at an especially attractive price."
"The PCI card will especially be created for users who require a small amount of analog inputs and outputs but in high quality. Beside the ability to record and playback audio signals on upto four channels, the MARC 4 DIGI offers an optical S/PDIF digital port."
"The MARC 4 DIGI can be upgraded using the optical extender board with an electrical S/PDIF and AES/EBU via RCA and XLR as well as a Word Clock In port."
"In a system upto 4 cards can be operated simultaneously requiring only one installed driver. This driver in connection with the synchronization bus allows a perfect synchronization of all installed cards."
"The cards has a highly developed multi-client driver architecture, which allows extremely low latencies (up to 2 ms) with ASIO, GSIF and DirectSound."
¶ Преимущества и недостатки
¶ Плюсы
- 4 аналоговых входа/выхода на джеках
- Высокое качество преобразователей (114 дБ SNR)
- Оптический S/PDIF в базовой комплектации
- Возможность расширения до AES/EBU и Word Clock
- SyncBus для многокарточных конфигураций
- Низкие задержки (до 2 мс)
- Поддержка DAT-маркеров
- Модульность и масштабируемость
¶ Минусы
- Нет MIDI (в отличие от MARC 4 MIDI)
- Максимальный уровень +8 dBu
- Extender приобретается отдельно
- ASIO-IN-HARDWARE требовало доработки драйверов
¶ Комплектация
¶ MARC 4 DIGI
- PCI-карта MARC 4 DIGI
- Драйверы на CD-ROM
- Руководство пользователя
¶ MARC 4 Extender (опционально)
- Плата расширения
- Кабельный адаптер AES/EBU (XLR)
- Кабель для подключения к основной карте
¶ Сводная таблица
| Параметр | MARC 4 DIGI | + Extender |
|---|---|---|
| Аналоговые входы | 4 x 1/4" TRS | 4 x 1/4" TRS |
| Аналоговые выходы | 4 x 1/4" TRS | 4 x 1/4" TRS |
| Оптический S/PDIF | Вход/выход | Вход/выход |
| Электрический S/PDIF | — | Вход/выход (RCA) |
| AES/EBU | — | Вход/выход (XLR) |
| Word Clock | — | Вход (BNC) |
| SNR (АЦП) | 104 дБ(A) | 104 дБ(A) |
| SNR (ЦАП) | 114 дБ(A) | 114 дБ(A) |
| Частоты аналоговые | 6-112 кГц | 6-112 кГц |
| Частоты цифровые | 32-96 кГц | 32-96 кГц |
| SyncBus | Да | Да |
| Задержка ASIO | до 2 мс | до 2 мс |
| Цена | $260-265 | +$73-75 |
