Производитель: Marian
Тип устройства: Профессиональная четырёхканальная PCI-звуковая карта с MIDI-интерфейсом
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (32 бит, 33 МГц, 5В)
Цена на момент релиза: $260-265 (£225)
¶ Обзор
Marian MARC 4 MIDI — это профессиональная четырёхканальная PCI-звуковая карта от немецкой компании Marian, предлагающая 4 аналоговых входа, 4 аналоговых выхода и два MIDI входа/выхода. Карта входит в серию MARC, которая также включает модели MARC 2 (стерео) и MARC 4 DIGI (без MIDI, но с цифровыми интерфейсами).
MARC 4 MIDI использует высококачественные 24-битные преобразователи AKM AK4524 (64x oversampling АЦП, 128x oversampling ЦАП) и поддерживает частоты дискретизации до 96 кГц. Уникальной особенностью является возможность фильтрации MIDI-сообщений на входе и выходе, а также технология SyncBus для синхронизации нескольких карт.
Ключевая особенность: Полноценный MIDI-интерфейс с программной фильтрацией сообщений в сочетании с 4 аналоговыми входами/выходами профессионального качества — идеальное решение для небольших студий на базе MIDI + Audio секвенсоров.
Гибкость: MARC 4 MIDI может быть легко объединена с другими картами Marian (например, MARC 4 DIGI) через SyncBus, создавая 8-канальную систему с расширенными MIDI-возможностями.
¶ Ключевые особенности
- 4 аналоговых входа / 4 выхода: Разъёмы 1/4" TRS (стерео джек) на заглушке карты.
- Выходы с низким импедансом: Подходят для непосредственного подключения наушников.
- MIDI интерфейс: 2 входа и 2 выхода (32 канала) на стандартных DIN-разъёмах через кабельный адаптер.
- Фильтрация MIDI: Программная фильтрация MIDI-сообщений по каналам и параметрам на входе и выходе.
- Оптимизация MIDI-потока: Удаление ненужной информации для эффективной передачи данных.
- SyncBus: Синхронизация до 4 карт Marian с точностью до семпла.
- Преобразователи: AKM AK4524 (24 бит, 64x oversampling АЦП, 128x oversampling ЦАП).
- Программное управление усилением: Входные усилители позволяют регулировать уровень от -40 dB до +18 dB.
- Мониторинг: Поддержка режимов OnRec и OnPunch.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (стерео джек) на заглушке |
| Количество | 4 входа, 4 выхода (2 стереопары каждого типа) |
| Максимальный уровень | +8 dBu |
| Выходной импеданс | Низкий (подходит для наушников) |
| Регулировка усиления (вход) | от -40 dB до +18 dB |
| Частотный диапазон (44.1 кГц) | 20 Гц - 20 кГц |
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц |
¶ Преобразователи (AKM AK4524)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Oversampling | 64x | 128x |
| SNR (44.1 кГц) | 104 дБ(А) | 110 дБ(А) |
| THD+N | 0.003% @ -0.5 dBFS | 0.002% @ 0 dBFS |
¶ MIDI интерфейс
| Параметр | Значение |
|---|---|
| Количество входов | 2 (32 канала) |
| Количество выходов | 2 (32 канала) |
| Разъемы | 9-контактный D-Sub на карте, кабельный адаптер на 4 DIN-5 |
| Фильтрация | По каналам и типам сообщений (на входе и выходе) |
¶ Типы фильтров MIDI
| Категория | Сообщения |
|---|---|
| Command Filters (7 типов) | Note On, Note Off, Polyphonic Aftertouch, Channel Aftertouch, Control/Mode Change, Program Change, Pitch Wheel |
| System Data Filters (11 типов) | System Exclusive, MIDI Time Code, Song Position Pointer, Song Select, Tune Request, Time Clock, Start, Continue, Stop, Active Sensing, System Reset |
¶ Внутренние разъемы
| Разъем | Назначение |
|---|---|
| SyncBus | Синхронизация нескольких карт (до 4) |
¶ Поддерживаемые частоты дискретизации
8 - 96 кГц (±15% pitch).
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -92.8 dB |
| 24 бит / 44.1 кГц | -96.6 dB |
| 24 бит / 96 кГц | -96.0 dB |
¶ Системные требования
¶ Минимальные
- Слот: PCI 32 бит, 33 МГц, 5В
- Процессор: Intel Pentium или AMD
- ОС: Windows 95/98/ME/NT4/2000/XP
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows XP, 2000 | MME, ASIO 2.0, DirectSound, GSIF, WDM (kernel streaming) |
| Windows NT4 | MME |
| Windows 95, 98, ME | MME, ASIO 2.0, DirectSound, GSIF |
Примечание: Драйверы поддерживают многоклиентный режим (multi-client), позволяя нескольким приложениям одновременно работать с картой.
¶ Программное обеспечение (Marc 4 MIDI Manager)
Утилита Marc 4 MIDI Manager состоит из нескольких окон, которые можно открывать независимо.
¶ Analog Inputs Window
| Элемент | Описание |
|---|---|
| Level Meter | Две пары стерео LED-индикаторов (60 dB диапазон, верхние 10 dB красные) с функцией peak hold |
| Fader | Вертикальные фейдеры регулировки усиления (+18 dB до -40 dB) с Mute и группировкой стереопар |
¶ Analog Outputs Window
| Элемент | Описание |
|---|---|
| Fader | Вертикальные фейдеры ослабления (0 dB до -60 dB) |
| Level Meter | Пиковые индикаторы pre-fader |
| Monitoring | Кнопки In 1-2, In 3-4 для нуль-задержанного мониторинга |
| OnRec | Автоматическое включение мониторинга при записи |
| OnPunch | Автоматическое включение мониторинга только во время punch-in/out (требует поддержки приложением) |

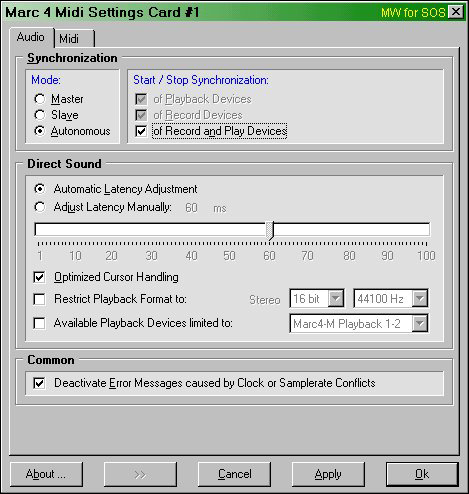

¶ Settings Window (Audio Page)
| Параметр | Описание |
|---|---|
| Synchronization | Настройка SyncBus для нескольких карт (Master/Slave/Autonomous) |
| DirectSound Latency | Автоматическая (60 мс) или ручная (1-100 мс) настройка задержки |
| Optimised Cursor Handling | Решение проблем с позиционированием курсора |
| Restrict Playback Format | Принудительная установка частоты/разрядности для DirectSound (8/16 бит, 22.5/44.1/48 кГц) |
| Available Playback Devices limited to | Ограничение DirectSound выходов (1-2, 3-4, или отключено) |
¶ Settings Window (MIDI Page)
- MIDI Stream Optimising: Удаление ненужной информации из MIDI-потока
- Фильтры: Независимая настройка для MIDI входов 1, 2 и выходов 1, 2
- Command Filters: 7 типов командных сообщений
- System Data Filters: 11 типов системных сообщений
¶ SyncBus — синхронизация нескольких карт
¶ Возможности
- До 4 карт MARC (или других устройств Marian) могут работать одновременно
- Семпл-точная синхронизация всех карт
- Один драйвер управляет всеми картами одного типа
- Совместимость с SEKD Siena, Prodif Plus
¶ Режимы
| Режим | Описание |
|---|---|
| Master | Генерирует тактовый сигнал и сигналы старта/стопа |
| Slave | Синхронизируется с Master |
| Autonomous | Полностью независимая работа (для отдельных приложений) |
¶ Варианты синхронизации
- Record and Play Devices
- Only Playback Devices
- Only Record Devices
¶ Аппаратная реализация

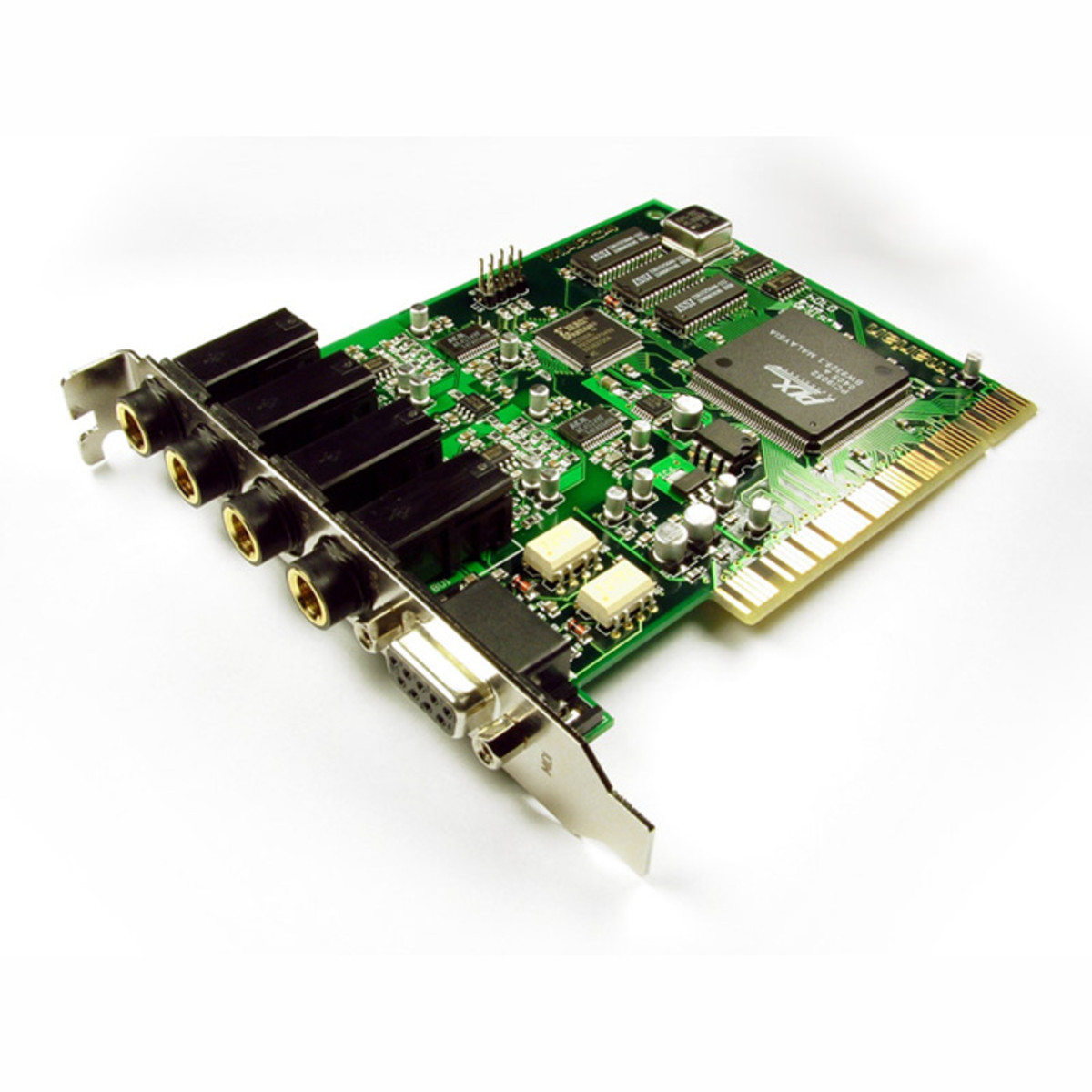

¶ PCI-карта
- Размер: ~5 дюймов
- Разъемы на заглушке:
- 4 x 1/4" TRS (Out 1/2, In 1/2, Out 3/4, In 3/4)
- 9-контактный D-Sub для MIDI
- Внутренние разъемы: SyncBus (8-контактный)
¶ Конструктивные особенности
- Полноразмерные джеки на заглушке (редкость для того времени)
- Маркировка разъемов выгравирована на заглушке
- Отсутствие Bus-Mastering (по рекомендации Intel для лучшей совместимости)
¶ Качество звука
¶ Субъективная оценка
- Сравнение с Echo Gina: MARC 4 даёт более открытый звук с более точной стереокартиной, большей детальностью и глубиной, а также чуть более тёплыми низкими частотами.
- Записи: Аналогичные улучшения заметны при записи, особенно в 24-битном режиме.

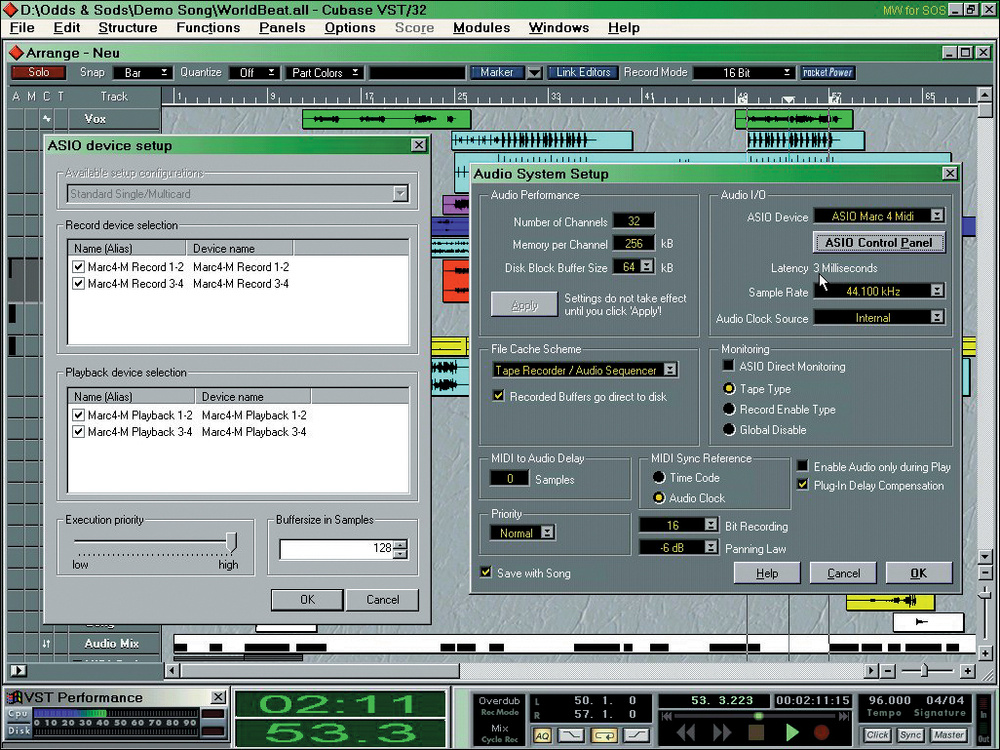

¶ Производительность драйверов
| Драйвер | Минимальная задержка |
|---|---|
| ASIO | 128 байт → 3 мс |
| MME (Reaktor) | 10 мс |
| DirectSound | 15 мс |
¶ Маркетинговые материалы
"This compact PCI-card transforms a regular PC into the main unit of a professional home recording studio. With high-quality 24bit/96kHz converters and sound optimised circuit design it offers professional audio quality on an especially good price basis, forming the optimal solution to an affordable multi-channel recording system with extended MIDI-capabilities."
"The effective hardware design with no-interrupt architecture and a continually evolving high speed driver suite provide an undisturbed operation and minimal latency values in all software surroundings. This makes the Marc 4 MIDI particularly suitable for the working with software instruments and software samplers."
"Flexible routing, start-stop synchronisation of all in- and outputs, sample exact transfer on all channels and direct undelayed controlling of the inputs (zero-latency monitoring) make the Marc 4 MIDI the ideal partner for ambitious harddisk-recording."
¶ Цитаты из обзора (Sound On Sound)
"With four analogue inputs and outputs along with two MIDI inputs and outputs for just £225, the Marian Marc 4 MIDI should find plenty of customers, as will the Marc 4 DIGI version at the same price. If you require this number of inputs and outputs rather than the more common eight ins and outs, then there are few competitors."
"The Marc 4 gave a slightly more open sound with more precise stereo imaging, a greater sense of detail and depth, and a subtly warmer bottom end. Recordings showed similar improvements, especially at 24‑bit."
"Marian have obviously looked at the market carefully and made sure that their products fit neatly into gaps left by other manufacturers. ... Judging by the Marc 4 MIDI they could well become a force to be reckoned with at the budget end of the market."
"I was also impressed with the MME driver performance: using NI's Reaktor I managed to run the MME drivers at their lowest 10mS setting, and got the DirectSound drivers down to 15mS before playback broke up."
¶ Преимущества и недостатки
¶ Плюсы
- 4 аналоговых входа/выхода на полноразмерных джеках
- Полноценный MIDI-интерфейс (2 in / 2 out)
- Программная фильтрация MIDI-сообщений
- Высокое качество преобразователей (110 дБ SNR)
- SyncBus для многокарточных конфигураций
- Низкая задержка ASIO (3 мс)
- Отличная производительность драйверов
- Доступная цена (£225)
¶ Минусы
- Нет цифровых интерфейсов (в отличие от MARC 4 DIGI)
- Максимальный уровень +8 dBu (ниже профессионального +4 dBu?)
- Отсутствие текстового отображения положения фейдеров
- Отсутствие Bus-Mastering (может влиять на производительность)
- Mac-драйверы не упоминаются
¶ Комплектация
- PCI-карта MARC 4 MIDI

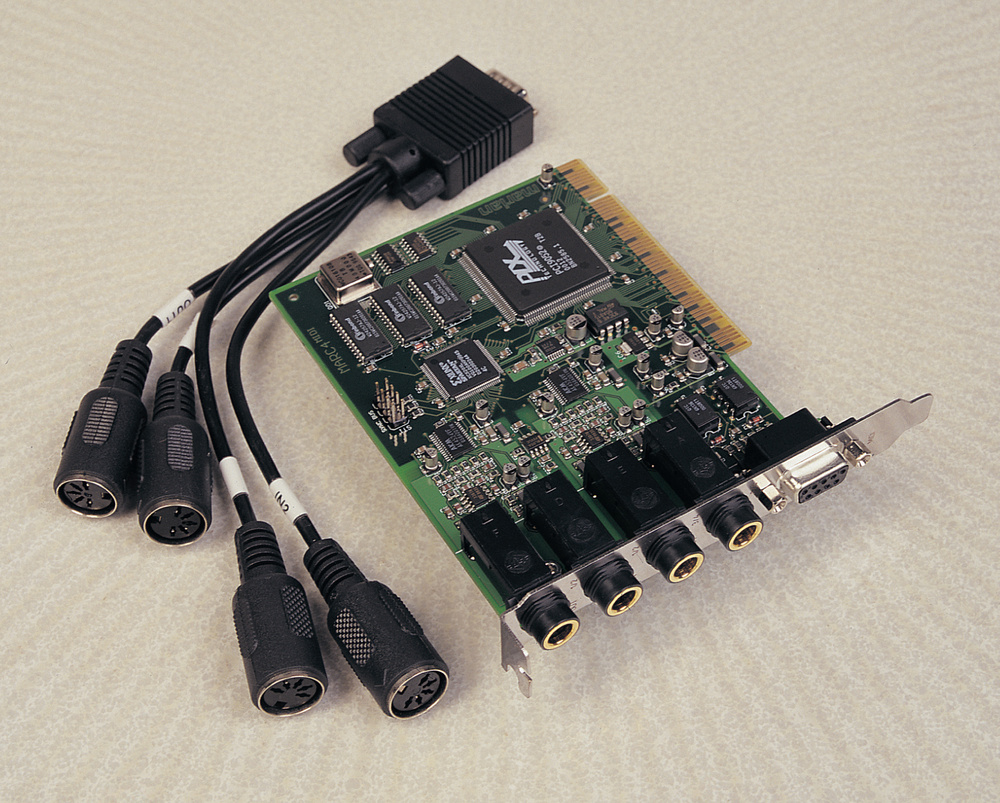

- Кабельный адаптер MIDI (9-pin D-Sub → 4 x DIN-5)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-звуковая карта с MIDI |
| Аналоговые входы | 4 x 1/4" TRS |
| Аналоговые выходы | 4 x 1/4" TRS (низкоомные, подходят для наушников) |
| MIDI | 2 x In, 2 x Out (через адаптер) |
| АЦП | AKM AK4524, 24 бит, 64x oversampling, SNR 104 дБ |
| ЦАП | AKM AK4524, 24 бит, 128x oversampling, SNR 110 дБ |
| Частоты | 8 - 96 кГц (±15% pitch) |
| Максимальный уровень | +8 dBu |
| SyncBus | Да (до 4 карт) |
| Регулировка входа | -40 dB до +18 dB |
| Задержка ASIO | 3 мс (128 байт) |
| Драйверы | Windows 95/98/ME/NT4/2000/XP (MME, ASIO 2.0, DS, GSIF, WDM) |
| PCI | 32 бит, 33 МГц, 5В |
