Производитель: Marian
Тип устройства: Профессиональная многофункциональная PCI-звуковая карта со встроенным DSP-микшером
Год выпуска: 2005
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц (ADAT: 48 кГц)
Интерфейс: PCI
Цена на момент релиза: $375
¶ Обзор

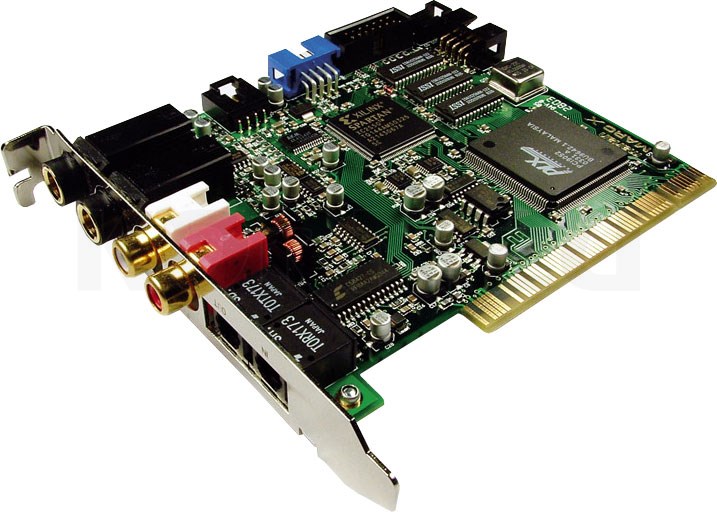

Marian Marc X — это многофункциональная профессиональная PCI-звуковая карта, представляющая собой гибкую платформу для студийной работы. Она предлагает не только базовые аналоговые и цифровые интерфейсы, но и встроенный 32-канальный DSP-микшер, а также возможность расширения с помощью опциональных плат ANX и DGX.

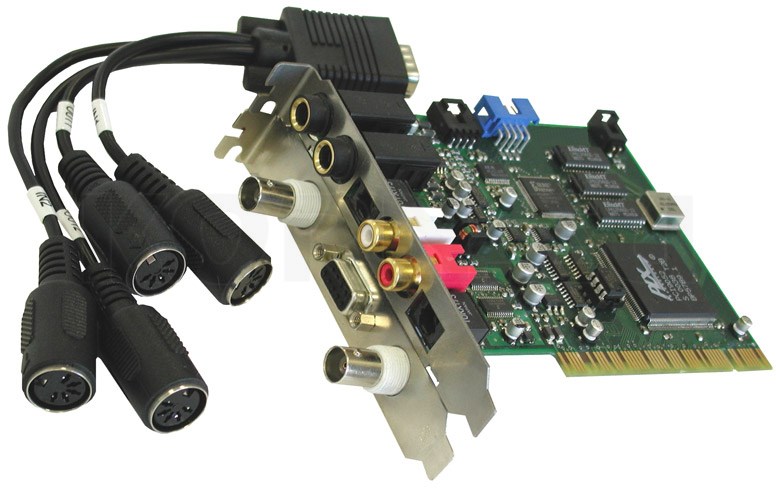

Marc X имеет стерео аналоговый вход и выход на джеках, оптический и коаксиальный S/PDIF, а также оптический порт, переключаемый между S/PDIF и 8-канальным ADAT. В комплекте поставляется плата расширения MWX с Word Clock и MIDI. При использовании опциональных плат ANX (аналоговой) или DGX (AES/EBU с SRC) общее количество каналов может быть увеличено до 16.
Ключевая особенность: Встроенный 32-канальный DSP-микшер с возможностью суммирования всех входных и выходных каналов в три стереошины и создания мониторных смесей с нулевой задержкой.
Модульность: Marc X может быть расширен до 16 каналов с помощью опциональных плат ANX (аналоговые входы/выходы) или DGX (AES/EBU с преобразователями частоты дискретизации).
¶ Ключевые особенности
¶ Базовая конфигурация (12 in/out)
- Стерео аналоговый вход / выход: 1/4" TRS джеки (выход может использоваться для наушников).
- S/PDIF коаксиальный: Вход и выход (RCA), 24 бит/96 кГц.
- Оптический интерфейс: Переключаемый между:
- S/PDIF (2 канала, 24 бит/96 кГц)
- ADAT (8 каналов, 24 бит/48 кГц)
- Внутренние входы для CD: Аналоговый и цифровой.
- DSP-микшер: 32 канала, суммирование в 3 стереошины.
- Word Clock / MIDI (в комплекте MWX): Вход/выход Word Clock (BNC), поддержка Super Clock, 2 MIDI входа/выхода через адаптер.
¶ Опциональные платы расширения
¶ ANX (аналоговая)
- 2 стерео аналоговых входа / выхода: 1/4" TRS джеки.
- Увеличивает общее количество каналов до 16.
¶ DGX (цифровая)
- 2 интерфейса AES/EBU: Вход/выход (XLR через кабельный адаптер).
- Выход: 3Vss на 110 Ом, частота 8-108 кГц.
- Вход: Чувствительность ~200 мВ, импеданс 110 Ом, частота 32-96 кГц.
- Преобразователи частоты дискретизации (SRC):
- SNR входа: 128 дБ
- THD+N: 0.00032%
- Макс. соотношение частот входа/выхода: 1:3 или 3:1
- Увеличивает общее количество каналов до 16.
¶ Технические характеристики
¶ Аналоговые входы/выходы (базовые)
| Параметр | Значение |
|---|---|
| Тип разъемов | 1/4" TRS (джек) |
| Количество | 2 входа, 2 выхода |
| Максимальный уровень | +8 dBu |
| Выходы | Низкоомные, подходят для наушников |
| Регулировка усиления (вход) | от -40 dB до +18 dB |
| SNR (АЦП) | 104 дБ(А) |
| SNR (ЦАП) | 114 дБ(А) |
| THD | 0.005% |
| Частотный диапазон (44.1 кГц) | 20 Гц - 20 кГц |
| Частотный диапазон (96 кГц) | 20 Гц - 40 кГц |
¶ Цифровые интерфейсы (базовые)
| Интерфейс | Тип | Особенности |
|---|---|---|
| S/PDIF коаксиальный | RCA | Вход/выход, 24 бит/96 кГц |
| S/PDIF оптический | TOSLINK | Вход/выход, 24 бит/96 кГц |
| ADAT оптический | TOSLINK | 8 каналов, 24 бит/48 кГц (переключается с S/PDIF) |
¶ Внутренние разъемы
| Разъем | Назначение |
|---|---|
| CD-IN (аналог) | Аналоговый вход для CD-ROM |
| CD-IN (цифровой) | Цифровой вход для CD-ROM |
| SyncBus | Синхронизация нескольких карт (до 4) |
| Extender Port | Разъем для подключения опциональных плат ANX/DGX |

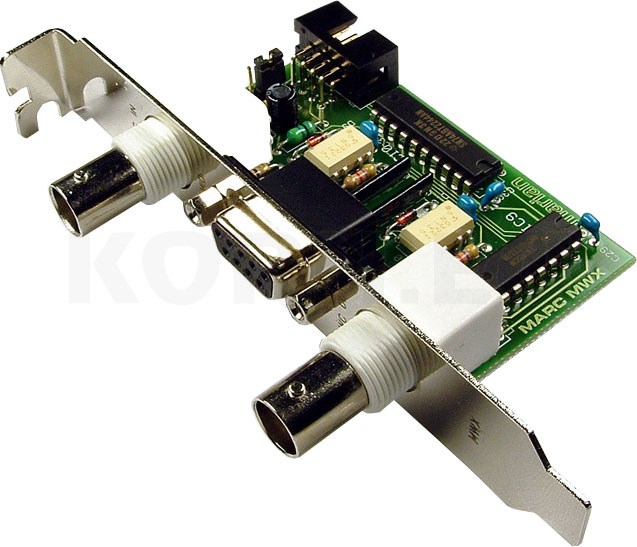

¶ Плата расширения MWX (в комплекте)
| Интерфейс | Тип | Особенности |
|---|---|---|
| Word Clock вход | BNC | Поддержка Word Clock и Super Clock |
| Word Clock выход | BNC | Поддержка Word Clock и Super Clock |
| MIDI входы | DIN-5 (через адаптер) | 2 входа |
| MIDI выходы | DIN-5 (через адаптер) | 2 выхода |
¶ Опциональные платы расширения
¶ ANX (аналоговая)
| Параметр | Значение |
|---|---|
| Входы | 2 стерео 1/4" TRS |
| Выходы | 2 стерео 1/4" TRS |
¶ DGX (AES/EBU)
| Параметр | Вход | Выход |
|---|---|---|
| Разъем | XLR (через адаптер) | XLR (через адаптер) |
| Уровень | ~200 мВ | 3Vss на 110 Ом |
| Импеданс | 110 Ом | 110 Ом |
| Частоты | 32-96 кГц | 8-108 кГц |
| SRC SNR | 128 дБ | — |
| SRC THD+N | 0.00032% | — |
¶ Поддерживаемые частоты дискретизации
| Тип | Диапазон |
|---|---|
| Аналоговые | 8 - 96 кГц (±15% pitch) |
| Цифровые (S/PDIF) | 32 - 96 кГц (±15% pitch) |
| ADAT | 32 - 48 кГц (±15% pitch) |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ DSP-микшер
¶ Характеристики
- 32 канала: Микширование всех входных и выходных каналов.
- 3 стереошины: Гибкое суммирование сигналов.
- Аппаратная реализация: Работает непосредственно на DSP карты, используя быстрые и гибкие функции DSP.
¶ Функции
- Микширование с нулевой задержкой: Создание мониторных смесей без задержек.
- Маршрутизация: Любой сигнал может быть направлен на любой физический выход.
- Total Recall: Все настройки аудио и расположения каналов могут быть сохранены и загружены из файлов сессий.
- Гибкий интерфейс: Возможность показать или скрыть любые секции микшера.
- Виртуальные выходы: При отсутствии опциональных плат микшер предоставляет 2 виртуальных стереовыхода, которые видны в приложениях как полноценные аудиоустройства.
¶ Системные требования
¶ Минимальные
- Слот: PCI
- Процессор: Intel Pentium или AMD
- ОС: Windows 95/98/ME/2000/XP
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows 95/98/ME | MME, ASIO 2.0, GSIF, DirectSound |
| Windows 2000/XP | MME, ASIO 2.0, GSIF, DirectSound, WDM Kernel Streaming |
Примечание: Мультиклиентные драйверы. Задержка может быть снижена до 2 мс и менее.
¶ SyncBus — синхронизация нескольких карт
¶ Возможности
- До 4 карт Marc X могут работать одновременно
- Семпл-точная синхронизация всех карт
- Один драйвер управляет всеми картами одного типа
- Доступ к нескольким картам через одно ASIO-приложение
¶ Применение
¶ Для профессиональных студий
- Компактное решение для записи и мониторинга
- Интеграция с ADAT-оборудованием
- Профессиональная синхронизация через Word Clock
¶ Для пост-продакшна
- Поддержка surround-форматов через ADAT
- Точная синхронизация с видеооборудованием
- Работа с MIDI
¶ Для живых выступлений
- Встроенный DSP-микшер для создания мониторных смесей
- Низкие задержки
- Компактность
¶ Маркетинговые материалы
"The marc X is equipped with a 32 channel digital mixer. It operates directly within the hardware of the marc x using the fastest and most flexible DSP functions allowing latency-free mixing of all input and playback channels to 3 different stereo sums. That way, in a breeze, perfect monitor mixes can be set up and played back on any output of the marc x."
"The optical appearance of the mixer is configurable all I/Os and many mixer sections can either be shown or hid. All audio and layout settings can be saved and recalled from session files. Thereby the marc X has a total recall function, known from digital mixing consoles."
"The basic outfit can be extended with one optional extender. Currently, there are two options The Extender ANX expands the system by two additional analog stereo I/Os. The Extender DGX provides two AES/EBU I/Os with sample rate converters. This makes the marc X an audio system with all in all 16 physical inputs and outputs."
¶ Преимущества и недостатки
¶ Плюсы
- Встроенный 32-канальный DSP-микшер с нулевой задержкой
- Гибкость расширения (ANX, DGX)
- Поддержка ADAT (8 каналов)
- Word Clock и Super Clock в комплекте
- 2 MIDI входа/выхода
- Высокое качество преобразователей (114 дБ SNR)
- Синхронизация нескольких карт (до 4)
- Total Recall настроек
- Виртуальные выходы
¶ Минусы
- Максимальный уровень +8 dBu
- ADAT ограничен 48 кГц
- Опциональные платы приобретаются отдельно
- Сложность настройки для неподготовленных пользователей
¶ Комплектация
- PCI-карта Marc X
- Плата расширения MWX (Word Clock + MIDI)
- Кабельный адаптер MIDI (D-Sub → 4 x DIN-5)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы/выходы | 1 стерео пара (1/4" TRS) |
| S/PDIF коаксиальный | Вход/выход (RCA), 24/96 |
| Оптический интерфейс | TOSLINK (переключаемый S/PDIF 24/96 или ADAT 8x24/48) |
| Word Clock | Вход/выход (BNC) с поддержкой Super Clock |
| MIDI | 2 входа / 2 выхода (через адаптер) |
| Внутренние входы | CD (аналог) / CD (цифровой) |
| DSP-микшер | 32 канала, 3 стереошины |
| Расширение ANX | +2 стерео аналоговых I/O |
| Расширение DGX | +2 AES/EBU I/O с SRC (SNR 128 дБ) |
| SNR (АЦП) | 104 дБ(А) |
| SNR (ЦАП) | 114 дБ(А) |
| THD | 0.005% |
| Частоты аналоговые | 8-96 кГц |
| Частоты цифровые | 32-96 кГц |
| ADAT | 32-48 кГц |
| SyncBus | Да (до 4 карт) |
| Задержка ASIO | <2 мс |
| Драйверы | Win 95/98/ME/2000/XP (MME, ASIO 2.0, GSIF, DS, WDM) |
