Производитель: Marian
Тип устройства: Высокопроизводительная профессиональная PCI-звуковая карта
Год выпуска: 2006
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: PCI 2.3 (32 бит, 3.3V/5V)
Цена на момент релиза: 6 070,5 руб.
¶ Обзор

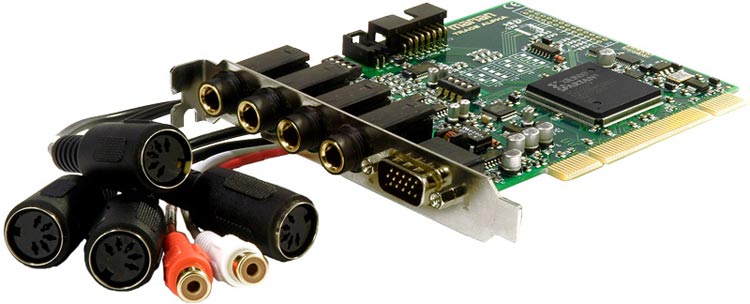

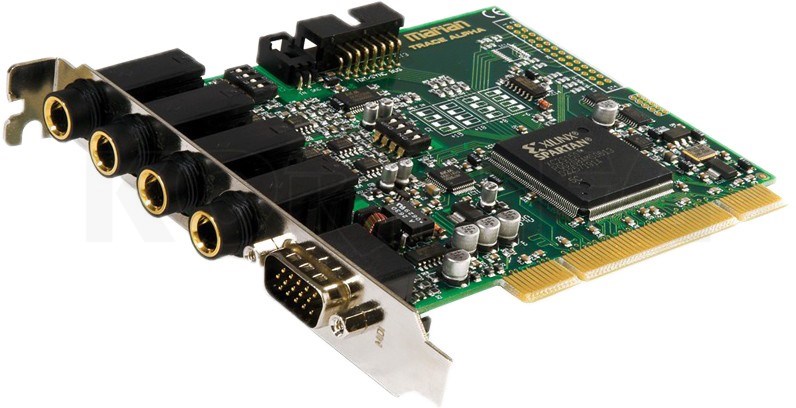

Marian Trace Alpha — это высокопроизводительная PCI-звуковая карта из новой серии Trace, разработанная с использованием специальной высокоскоростной аппаратной архитектуры. Главными особенностями серии являются ультранизкая задержка (до 1 мс), практически полное отсутствие нагрузки на центральный процессор и возможность объединения до четырёх карт через внутреннюю шину TDM-SyncBus.
Trace Alpha предлагает стерео аналоговый вход и выход на симметричных джеках с DIP-переключателями для выбора номинального уровня, стерео цифровой интерфейс S/PDIF (RCA) и MIDI с тремя выходами и одним входом. Карта поддерживает частоты дискретизации до 192 кГц и имеет встроенный аппаратный DSP-микшер с функцией Total Recall.
Ключевая особенность: Высокоскоростная архитектура с задержкой менее 1 мс и практически нулевой нагрузкой на CPU, а также технология TDM-SyncBus для объединения до 4 карт в единую систему с коммутацией до 8 аудиоканалов.
Масштабируемость: Trace Alpha может быть отправной точкой для модульной системы — позже можно добавить другие карты Trace (например, Trace 8 с 8 аналоговыми каналами или Trace D4 с 4 AES/EBU) и объединить их через TDM-SyncBus.
¶ Ключевые особенности
- Стерео аналоговый вход / выход: Симметричные разъёмы 1/4" TRS (джек).
- DIP-переключатели для выбора номинального уровня (отдельно для каждого входа и выхода)
- Уровни: +18 dBu, +15 dBu, +8 dBu, -6 dBV для 0 dBFS
- Регулировка входного уровня от -48 dB до +18 dB
- Регулировка выходного уровня от -78 dB до 0 dB
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) через кабельный адаптер.
- 24 бит, 32-192 кГц
- Входное напряжение: ~0.2 В
- Выходное напряжение: 0.5 В на 75 Ом (гальваническая развязка)
- Внутренний цифровой вход: Для привода CD-ROM (кабель в комплекте).
- MIDI: 1 вход, 3 выхода (через кабельный адаптер), по 16 каналов каждый.
- TDM-SyncBus: Внутренняя шина для объединения до 4 карт Marian.
- Свободная коммутация до 8 аудиоканалов между картами
- Единая синхронизация и управление
- Аппаратный DSP-микшер:
- 20 каналов (8 внутренних Playback, 8 TDM Input, 4 физических входа)
- До 4 независимых стереошин (в зависимости от частоты)
- Микширование с нулевой задержкой
- Total Recall — сохранение всех настроек
- Мультиклиентность: Карта видится программами как 16-канальное устройство (8 каналов от микшера + 8 каналов от выходов).
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные) |
| Импеданс | 10 кОм |
| Номинальные уровни (DIP) | +18 dBu, +15 dBu, +8 dBu, -6 dBV для 0 dBFS |
| Регулировка уровня | от -48 dB до +18 dB |
| SNR | 105 дБ / 108 дБ(А) @ 192 кГц |
| THD+N | < 0.002% / < -94 дБ @ -3 dBFS |
| Перекрестные помехи | > 100 дБ |
| Частотный диапазон @ 48 кГц | 20 Гц - 22 кГц (-0.5 дБ) |
| Частотный диапазон @ 96 кГц | 20 Гц - 44 кГц (-0.5 дБ) |
| Частотный диапазон @ 192 кГц | 20 Гц - 65 кГц (-1 дБ) |
¶ Аналоговые выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | 2 x 1/4" TRS (симметричные) |
| Выходной импеданс | 75 Ом |
| Номинальные уровни (DIP) | +18 dBu, +8 dBu, -6 dBV для 0 dBFS |
| Регулировка уровня | от -78 dB до 0 dB |
| SNR | 113 дБ(А) @ 96 кГц |
| THD+N | < 0.001% / < -100 дБ @ -1 dBFS |
| Перекрестные помехи | > 110 дБ |
| Частотный диапазон @ 48 кГц | 20 Гц - 22 кГц (-0.5 дБ) |
| Частотный диапазон @ 96 кГц | 20 Гц - 44 кГц (-0.5 дБ) |
| Частотный диапазон @ 192 кГц | 20 Гц - 61 кГц (-1 дБ) |
¶ Цифровой интерфейс (S/PDIF)
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (через кабельный адаптер) |
| Входное напряжение | ~0.2 В |
| Выходное напряжение | 0.5 В на 75 Ом (гальваническая развязка) |
| Разрядность | до 24 бит |
| Частоты дискретизации | 32 - 192 кГц |
| Внутренний CD-вход | Цифровой S/PDIF (кабель в комплекте) |
¶ MIDI
| Параметр | Значение |
|---|---|
| Входы | 1 |
| Выходы | 3 |
| Каналов на порт | 16 |
| Подключение | Через кабельный адаптер |
¶ TDM-SyncBus
| Параметр | Значение |
|---|---|
| Макс. карт в системе | 4 |
| Коммутация каналов | до 8 каналов между картами |
| Функции | Единая синхронизация, свободная маршрутизация |
¶ DSP-микшер
| Параметр | Значение |
|---|---|
| Количество каналов | 20 |
| Состав каналов | 8 x Playback, 8 x TDM Input, 4 x физических входа |
| Стереошины | до 4 (зависит от частоты) |
| Функции | Микширование с нулевой задержкой, Total Recall |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Источники синхронизации
- Digital Input
- Internal
- TDM SyncBus (Master и Slave режимы)
¶ Системные требования
¶ Минимальные
- Слот: PCI 2.3 (32 бит, 3.3V/5V)
- ОС: Windows 2000/2003/XP/Vista
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows 2000/2003/XP/Vista | ASIO 2.0, GSIF 2, MME, WDM (Kernel-Streaming, DirectSound) |
Примечание: Мультиклиентные драйверы. Заявлена возможность достижения задержки менее 1 мс.
¶ TDM-SyncBus — объединение карт
¶ Что такое TDM-SyncBus?
Аппаратная шина, позволяющая объединять до четырёх карт Marian серии Trace в одну синхронную систему.
¶ Возможности
- Единая тактовая синхронизация для всех карт
- Абсолютная синхронизация старта/стопа всех входов/выходов
- Свободная коммутация до 8 аудиоканалов между картами
- Использование нескольких карт как единого роутера, патчбея, конвертера или сплиттера
¶ Примеры применения
- Подключение внешнего ревербератора или эффекта к одной карте и использование его со всеми остальными
- Создание модульной системы: начать с Trace Alpha, добавить позже Trace 8 (до 24 аналоговых каналов) или Trace D4 (4 AES/EBU)
¶ Программное обеспечение
¶ DSP-микшер
- Встроенный аппаратный микшер на основе DSP
- Гибкая настройка отображения (можно показать или скрыть секции)
- Сохранение и загрузка настроек (Total Recall)
- Мониторинг любого входа на любом выходе без задержки
¶ Драйверы
- Мультиклиентные драйверы для Windows
- Поддержка всех основных форматов
- Специальный статусный дисплей для визуального контроля тактовой синхронизации
¶ Отображение в программах
Trace Alpha представляется в приложениях как 16-канальное устройство:
- 8 каналов от DSP-микшера (4 стереопары Playback)
- 8 дополнительных каналов от выходов (4 стереопары Playback)
Это позволяет запускать несколько приложений (секвенсоров, семплеров, синтезаторов, медиаплееров) одновременно без конфликтов.
¶ Маркетинговые материалы
"The main characteristic of the TRACE series is the newly developed high speed hardware architecture, which guarantees data transfers with ultra low latencies and practically without CPU load. The analog inputs and outputs provide balanced connectors and the elaborate analog converter technology ensures superb audio values with maximum dynamic - signal to noise ratio up to 113 dB(A) with a level of up to 18 dBu."
"Besides the hardware integrated DSP mixer with Total Recall the trace ALPHA provides the card-spanning TDM-Sync-Bus connecting several MARIAN cards to one synchronous main system and allowing the free routing of audio channels within all TRACE cards in this system."
"The new hardware design focus was on providing superlative audio performance and high resolution audio with sample rates up to 192 kHz. Innovative PCI- and DSP technologies enable ultra low latencies below one millisecond practically without CPU load - even when using all channels at the full bandwidth of up to 192 kHz!"
"The four channel TRACE ALPHA presents itself as a 16-channel-device! The mixer provides eight channels (4 x stereo) for playback of any type of audio software. The output routing control adds another eight channels (4 x stereo) playback devices. Thus e.g. two or more software sequencer , -sampler, synthesizer or media player can run with parallel multiclient handling at the same time without any device conflicts at all."
¶ Преимущества и недостатки
¶ Плюсы
- Ультранизкая задержка (< 1 мс) с минимальной нагрузкой на CPU
- Поддержка 192 кГц (24 бит)
- Симметричные аналоговые входы/выходы с DIP-переключателями уровней
- TDM-SyncBus для объединения до 4 карт
- Встроенный DSP-микшер с Total Recall
- 3 MIDI выхода (уникально для карты такого размера)
- Мультиклиентность — карта видится как 16-канальное устройство
- Высокое качество преобразователей (SNR до 113 дБ)
- 5 лет гарантии от производителя
¶ Минусы
- Только стерео аналоговый I/O (для большего количества каналов нужны дополнительные карты)
- DIP-переключатели требуют доступа к карте для изменения
- Адаптеры для S/PDIF и MIDI (кабели) могут быть неудобны
- Максимальная частота 192 кГц только для стерео (как и у большинства карт)

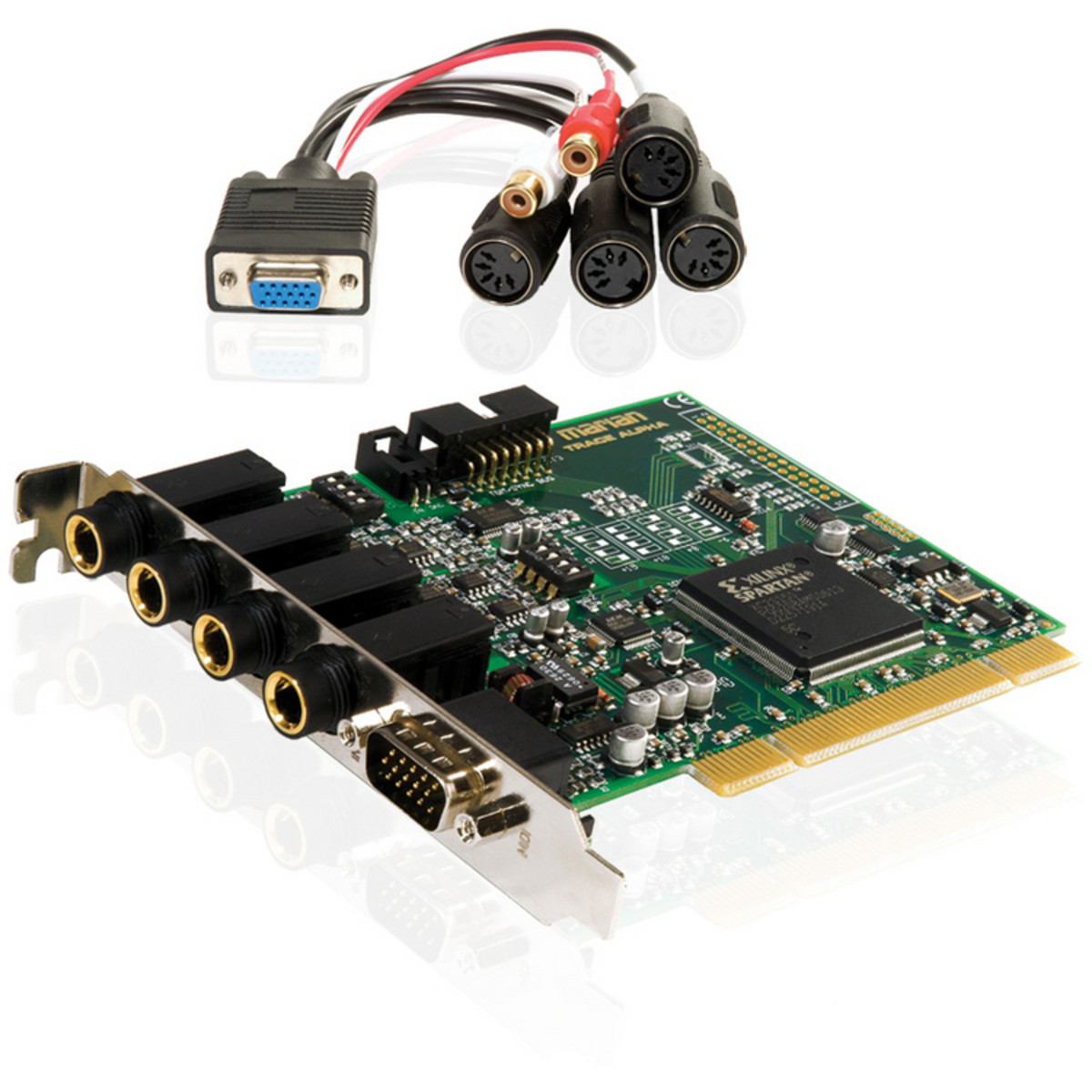

¶ Комплектация
- PCI-карта Trace Alpha
- Кабельный адаптер для S/PDIF (RCA)
- Кабельный адаптер для MIDI (1 вход, 3 выхода)
- Внутренний кабель для подключения CD-ROM (цифровой S/PDIF)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Высокопроизводительная PCI-звуковая карта |
| Аналоговые входы | 2 x 1/4" TRS (симм.) с DIP-уровнями |
| Аналоговые выходы | 2 x 1/4" TRS (симм.) с DIP-уровнями |
| S/PDIF | RCA (вход/выход) через адаптер |
| Внутренний цифровой вход | CD-ROM (кабель в комплекте) |
| MIDI | 1 In, 3 Out (через адаптер) |
| TDM-SyncBus | Да (до 4 карт) |
| DSP-микшер | 20 каналов, до 4 шин, Total Recall |
| Мультиклиентность | 16-канальное устройство |
| SNR (АЦП) | 108 дБ(А) @ 192 кГц |
| SNR (ЦАП) | 113 дБ(А) @ 96 кГц |
| THD+N (АЦП) | < 0.002% |
| THD+N (ЦАП) | < 0.001% |
| Частоты | 32 - 192 кГц |
| Задержка | < 1 мс |
| Драйверы | Win 2000/2003/XP/Vista (ASIO 2.0, GSIF 2, MME, WDM) |
| Гарантия | 5 лет |
