Производитель: Marian
Тип устройства: Профессиональная высококлассная PCI-звуковая карта
Год выпуска: 2006
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц (до 212 кГц в single-wire режиме)
Интерфейс: PCI (Bus-Master)
Цена на момент релиза: 14 519,5 руб. / 359 евро
¶ Обзор

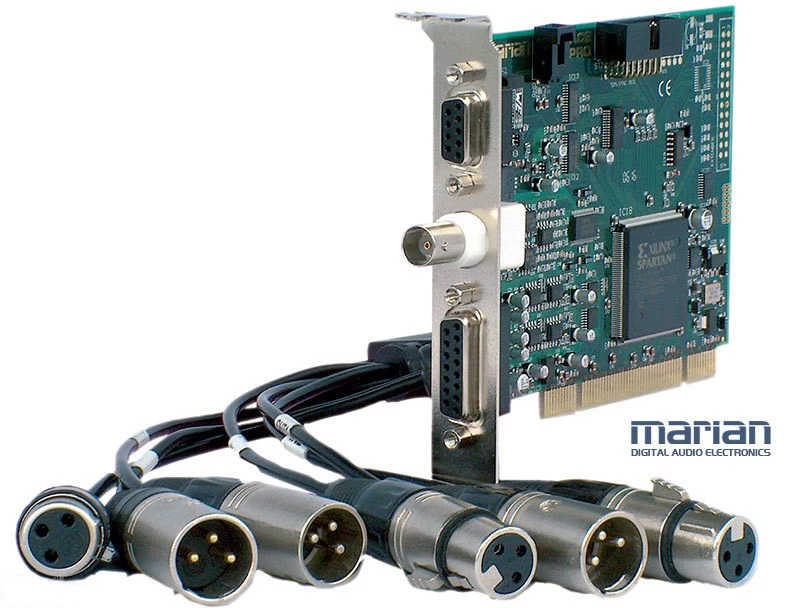

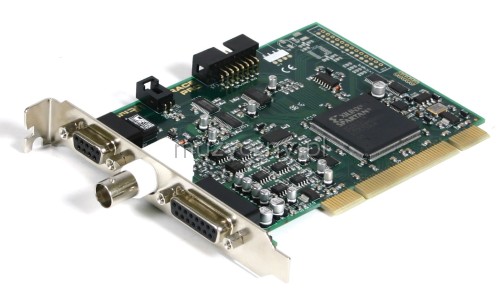

Marian Trace Pro — это высококлассная профессиональная PCI-звуковая карта из серии Trace, разработанная для самых требовательных применений — мастеринговых студий, профессиональной записи, радио и телевидения. Карта предлагает симметричные стерео аналоговые входы и выходы на XLR (через кабельный адаптер), а также профессиональный цифровой интерфейс AES/EBU с преобразователями частоты дискретизации (SRC) на входах.
Trace Pro использует высококачественные компоненты: АЦП/ЦАП AKM AK4620B (динамический диапазон 113 дБ) и приёмники AES/EBU Cirrus Logic 8416. Карта поддерживает частоты до 192 кГц (и до 212 кГц в single-wire режиме) и имеет встроенный DSP-микшер с нулевой задержкой.
Ключевая особенность: Встроенные преобразователи частоты дискретизации (SRC) на цифровых входах позволяют точно согласовывать сигнал с мастер-тактовым генератором, что критически важно для профессиональных студий.
Назначение: Trace Pro создана для мастеринга, вещания и пост-продакшна, где требуются бескомпромиссное качество, профессиональные интерфейсы (XLR, AES/EBU) и точная синхронизация.
¶ Ключевые особенности
- Стерео аналоговый вход / выход: Симметричные XLR (female/male) через кабельный адаптер.
- Преобразователь: AKM AK4620B
- Динамический диапазон: 113 дБ(А)
- Уровни: +18 dBu, +8 dBu, -6 dBV для 0 dBFS
- Цифровой интерфейс AES/EBU: Симметричный XLR через кабельный адаптер.
- Приёмник: Cirrus Logic 8416
- Входной преобразователь частоты дискретизации (SRC)
- Поддержка частот: 28 - 212 кГц (single-wire режим)
- Word Clock / Superclock: Вход BNC.
- Внутренний цифровой вход: Для привода CD-ROM (S/PDIF, кабель в комплекте).
- TDM-SyncBus: Объединение до 4 карт Marian (Trace и Marc) в единую синхронную систему.
- Аппаратный DSP-микшер:
- 20 каналов (8 виртуальных Play-устройств)
- Микширование с нулевой задержкой
- Поддержка параллельного multiclient-режима (несколько приложений одновременно)
- Ультранизкая задержка: Менее 1 мс благодаря специальной PCI и DSP архитектуре.
- Мультиклиентность: Карта предоставляет 8 виртуальных Play-устройств для параллельной работы нескольких приложений.
¶ Технические характеристики
¶ Аналоговые входы/выходы (AKM AK4620B)
| Параметр | Входы | Выходы |
|---|---|---|
| Тип разъемов | XLR (female) через адаптер | XLR (male) через адаптер |
| Количество | 2 | 2 |
| Динамический диапазон | 113 дБ(А) | 113 дБ(А) |
| Номинальные уровни | +18 dBu, +8 dBu, -6 dBV для 0 dBFS | +18 dBu, +8 dBu, -6 dBV для 0 dBFS |
| Частотный диапазон @ 192 кГц | 20 Гц - 61 кГц | 20 Гц - 61 кГц |
| Операционные усилители | JRC 4580 | JRC 4580 |
¶ Цифровой интерфейс AES/EBU (Cirrus Logic 8416)
| Параметр | Значение |
|---|---|
| Тип разъемов | XLR через кабельный адаптер |
| Разрядность | до 24 бит |
| Частоты дискретизации | 32 - 192 кГц (single-wire режим: 28 - 212 кГц) |
| Преобразователь частоты (SRC) | Да, на входах |
| Функция SRC | Точная адаптация к мастер-тактовому генератору |
¶ Word Clock
| Параметр | Значение |
|---|---|
| Тип разъема | BNC |
| Поддержка | Word Clock, Superclock |
¶ Внутренние разъемы
| Разъем | Назначение |
|---|---|
| CD-ROM S/PDIF | Цифровой вход для CD-ROM (кабель в комплекте) |
| TDM-SyncBus | Синхронизация нескольких карт (до 4) |
¶ DSP-микшер
| Параметр | Значение |
|---|---|
| Количество каналов | 20 |
| Виртуальные Play-устройства | 8 |
| Функции | Микширование с нулевой задержкой, Total Recall |
| Мультиклиентность | Поддержка параллельной работы нескольких приложений |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Источники синхронизации
- Internal
- Word Clock / Superclock
- TDM SyncBus (Master/Slave)
¶ Системные требования
¶ Минимальные
- Слот: PCI (Bus-Master)
- ОС: Windows (поддерживаются все основные версии)
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows | MME, ASIO 2, GSIF 2, WDM (Kernel-Streaming), DirectSound (не эмулированный) |
Примечание: Ультранизкие задержки (<1 мс) благодаря специальной PCI и DSP архитектуре.
¶ TDM-SyncBus — объединение карт
¶ Что такое TDM-SyncBus?
Аппаратная шина, позволяющая объединять до четырёх карт Marian серий Trace и Marc в одну синхронную систему.
¶ Возможности
- Единая тактовая синхронизация для всех карт
- Создание полностью модульной аудиосистемы
- Использование как роутера, патчбея, конвертера или сплиттера
¶ DSP-микшер и мультиклиентность
¶ Микшер
- Полностью интегрирован в аппаратуру
- Быстрые и гибкие DSP-функции
- Микширование с нулевой задержкой на несколько стереошин
- Мониторинг и маршрутизация любых входов на любые выходы
¶ Компоненты высокого качества
¶ AKM AK4620B
- Dual-Bit архитектура
- Динамический диапазон 113 дБ(А)
- Практически достигнут в измерениях
¶ Cirrus Logic 8416
- Проверенный 192 кГц приёмник AES/EBU
- Выдающиеся измерительные показатели (как в Trace D4 SRC)
- Поддержка single-wire режима до 212 кГц
¶ JRC 4580
- Операционные усилители, часто используемые в полупрофессиональной технике
¶ Измерения и тесты
¶ Результаты теста Hardbeat (10/2006)
| Параметр | Значение |
|---|---|
| Динамический диапазон | близко к 113 дБ(А) |
| Спад НЧ | > -0.3 дБ (необычно для карты этого класса) |
| Частотный диапазон @ 192 кГц | 20 Гц - 61 кГц |
| Линейность АЧХ | Линейная, за исключением спада НЧ |
| Канальное разделение | 105 дБ (образцово) |
¶ Примечание
Необычный спад низких частот (> -0.3 дБ) отмечен как особенность, но не умаляет общих достоинств карты для Pro-Audio применений.
¶ Преимущества и недостатки
¶ Плюсы
- Профессиональные симметричные XLR разъёмы
- Встроенный SRC на цифровых входах
- Высококачественные компоненты (AKM, Cirrus Logic)
- Динамический диапазон 113 дБ(А)
- Ультранизкая задержка (< 1 мс)
- TDM-SyncBus для объединения карт
- 8 виртуальных Play-устройств для multiclient режима
- Поддержка частот до 212 кГц (single-wire)
¶ Минусы
- Спад НЧ > -0.3 дБ (необычно для карты этого класса)
- Нет поддержки Mac OS X (на момент выхода)
- Кабельные адаптеры (XLR и AES/EBU) могут быть неудобны
- Только стерео аналоговый I/O
¶ Комплектация
- PCI-карта Trace Pro
- Кабельный адаптер для аналоговых XLR входов/выходов
- Кабельный адаптер для AES/EBU (XLR)
- Внутренний кабель для подключения CD-ROM (S/PDIF)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Награды и рекомендации
- Empfehlung der Redaktion (Рекомендация редакции) — журнал Beat, 10/2006
"Die Trace PRO eignet sich dank hervorragender technischer Werte gut für den Pro-Audio-Einsatz." — Beat 10/2006
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Высококлассная профессиональная PCI-звуковая карта |
| Аналоговые входы | 2 x XLR (female) через адаптер |
| Аналоговые выходы | 2 x XLR (male) через адаптер |
| Цифровой интерфейс | AES/EBU (XLR) через адаптер с SRC |
| Word Clock | BNC (вход) |
| Внутренний вход | CD-ROM S/PDIF |
| Преобразователи | AKM AK4620B (АЦП/ЦАП), Cirrus Logic 8416 (AES/EBU) |
| Динамический диапазон | 113 дБ(А) |
| Частоты аналоговые | 32 - 192 кГц |
| Частоты цифровые | 32 - 192 кГц (single-wire: 28 - 212 кГц) |
| SRC | Да, на цифровых входах |
| TDM-SyncBus | Да (до 4 карт) |
| DSP-микшер | 20 каналов, 8 виртуальных Play-устройств |
| Задержка | < 1 мс |
| Драйверы | MME, ASIO 2, GSIF 2, WDM, DirectSound |
| Цена | 359 евро / 14 519,5 руб. |
