Производитель: Marian
Тип устройства: Профессиональный USB 2.0 аудиоинтерфейс
Год выпуска: 2008
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц (ADAT: 48 кГц)
Интерфейс: USB 2.0 High Speed
Цена на момент релиза: 18 708,5 руб.
¶ Обзор
Marian Ucon CX — это компактный и многофункциональный 16-канальный USB 2.0 аудиоинтерфейс, объединяющий новейшие технологии Marian в полурэковом металлическом корпусе. Устройство предлагает 8 аналоговых входов и 8 выходов, включая 4 микрофонных/инструментальных предусилителя на комбинированных разъёмах XLR/джек с фантомным питанием +48 В.
Ucon CX оснащён встроенным 32-канальным аппаратным DSP-микшером с функцией Total Recall, что позволяет создавать мониторные смеси с нулевой задержкой. Интерфейс также включает оптический порт, переключаемый между ADAT (8 каналов) и S/PDIF, вход Word Clock, MIDI и возможность автономной работы в качестве конвертера ADAT.
Ключевая особенность: 32-канальный аппаратный микшер с Total Recall и возможность автономной работы в качестве ADAT-конвертера при полном отключении от компьютера.
Мобильность: Компактный полурэковый корпус и питание от внешнего адаптера делают Ucon CX идеальным решением для мобильных записей с ноутбуком.
ucon_cx
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Полный дуплекс (16 каналов одновременно).
- Входы 1-4 (передняя панель): Комбинированные разъёмы XLR/1/4" TRS с:
- Микрофонными/инструментальными предусилителями
- Кнопками аттенюатора -20 дБ (Pad)
- Индикаторами Signal и Over (перегрузка)
- Фантомным питанием +48 В (общее, 10 мА)
- Импеданс: XLR — 2 кОм, 1/4" — 1 МОм (10 кОм при активном Pad)
- Диапазон усиления: от -48 dB до +47 dB
- Входы 5-8 (задняя панель): Симметричные 1/4" TRS.
- Импеданс: 10 кОм
- Диапазон усиления: от -48 dB до +18 dB
- Выходы 1-8: Симметричные 1/4" TRS.
- Макс. уровень: +4 dBu (600 Ом) / +7 dBu (10 кОм)
- 2 симметричных общих выхода (Mixer Sum): 1/4" TRS.
- Выход на наушники: 1/4" TRS на передней панели с регулятором уровня.
- Оптический интерфейс: TOSLINK, переключаемый между:
- ADAT: 8 каналов, 24 бит, 36-52 кГц
- S/PDIF: 2 канала, 24 бит, 32-96 кГц
- Word Clock: Вход BNC с терминацией (Wordclock/Superclock).
- MIDI: 1 вход, 2 выхода.
- DSP-микшер: 32-канальный аппаратный микшер с функцией Total Recall.
- Автономный режим: Работа в качестве качественного ADAT-конвертера без подключения к компьютеру.
- Горячее подключение: Поддержка Hot Plug.
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Входы 1-4 (XLR) | Входы 1-4 (TRS) | Входы 5-8 (TRS) |
|---|---|---|---|
| Тип разъема | XLR (балансный) | 1/4" TRS (симм./несимм.) | 1/4" TRS (симм./несимм.) |
| Импеданс | 2 кОм | 1 МОм (10 кОм с Pad) | 10 кОм |
| Диапазон усиления | -48 до +47 dB | -48 до +47 dB | -48 до +18 dB |
| Макс. уровень | +12 dBu | +12 dBu | +12 dBu |
| Pad | -20 dB | -20 dB | — |
| Фантомное питание | +48 В / 10 мА (общее) | +48 В (через XLR) | — |
| Индикация | Signal, Over | Signal, Over | — |
¶ Аналоговые выходы
| Параметр | Выходы 1-8 | Общие выходы (Mixer Sum) | Наушники |
|---|---|---|---|
| Тип разъема | 1/4" TRS (симм.) | 1/4" TRS (симм.) | 1/4" TRS (стерео) |
| Макс. уровень | +4 dBu (600 Ом) / +7 dBu (10 кОм) | +4/+7 dBu | Регулируемый |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| ADAT | TOSLINK | 8 in / 8 out, 24 бит, 36-52 кГц |
| S/PDIF оптический | TOSLINK | 2 in / 2 out, 24 бит, 32-96 кГц |
| Word Clock | BNC | Вход с терминацией, Superclock |
| MIDI | DIN-5 | 1 In, 2 Out |
¶ Преобразователи (AKM)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| SNR (44.1 кГц) | 104 дБ(А) | 110 дБ(А) |
| THD+N | 0.003% @ -0.5 dBFS | 0.002% @ 0 dBFS |
¶ Поддерживаемые частоты дискретизации
| Тип | Диапазон |
|---|---|
| Аналоговые | 32 - 96 кГц (±15% pitch) |
| Цифровые (S/PDIF) | 32 - 96 кГц (±15% pitch) |
| ADAT | 36 - 52 кГц |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Системные требования
¶ Минимальные
- ОС: Windows XP
- Интерфейс: USB 2.0 High Speed
- Питание: Внешний адаптер AC 8V / 1A (в комплекте)
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows XP | MME, ASIO 2.0, GSIF 2, DirectSound, WDM Kernel Streaming |
Примечание: Мультиклиентные драйверы. Задержка может быть снижена до 3 мс (на Core 2 Duo).

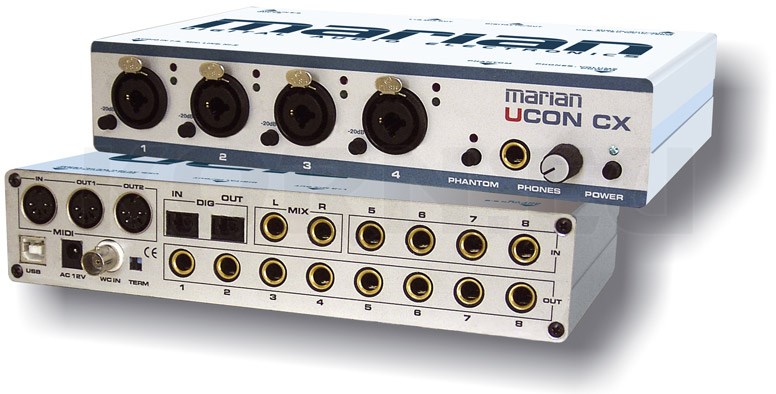

¶ Аппаратная реализация
¶ Корпус
- Размеры: 218 x 44 x 130 мм
- Форм-фактор: Полурэковый (1/2 19")
- Материал: Металл
- Питание: Внешний адаптер AC 8V / 1A

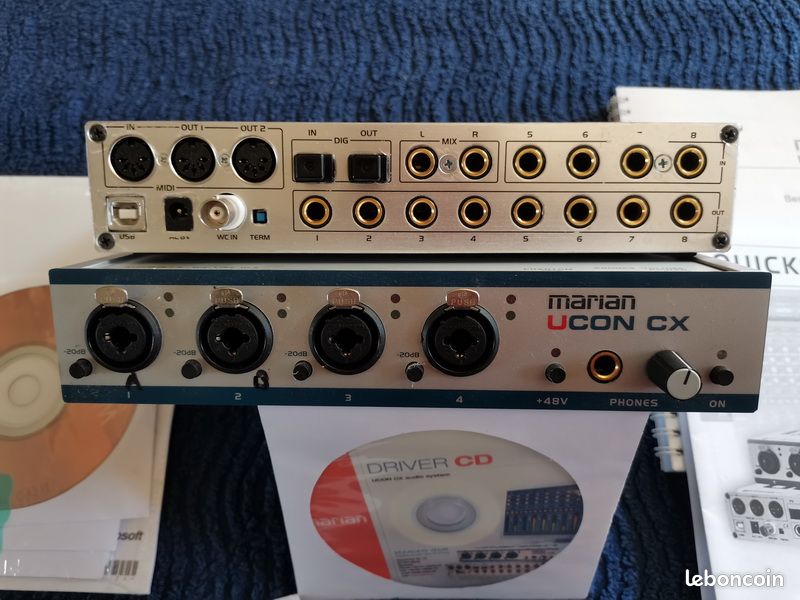

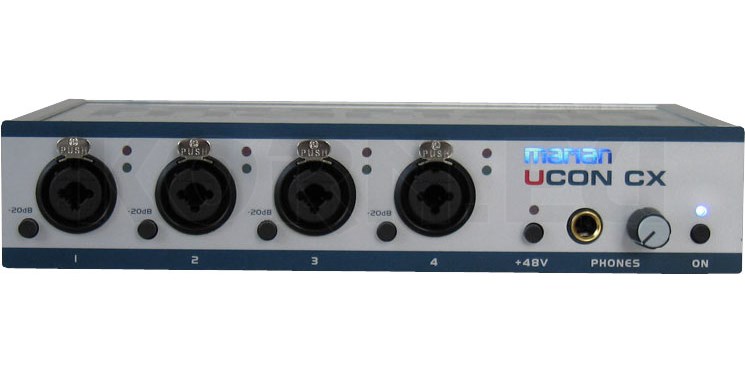

¶ Передняя панель
- Входы 1-4: Комбинированные разъёмы XLR/TRS.
- Кнопки Pad: -20 дБ для каждого входа 1-4.
- Индикаторы: Signal (зелёный) и Over (красный) для каждого входа 1-4.
- Phantom Power: Кнопка включения фантомного питания +48 В со светодиодом.
- Выход на наушники: 1/4" TRS с регулятором уровня.
- (Опционально) Очень яркий синий светодиод (отмечается в обзорах).

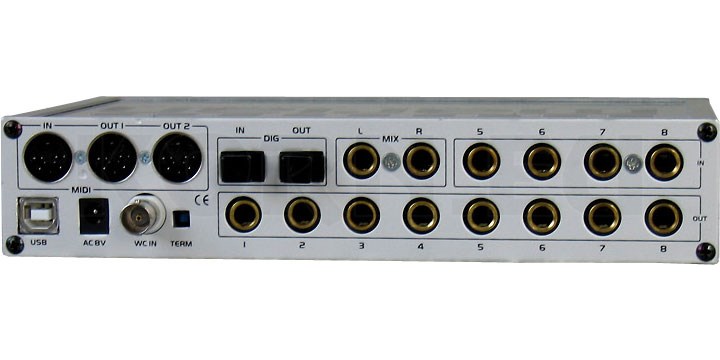

¶ Задняя панель
- Inputs 5-8: 4 линейных входа (1/4" TRS).
- Outputs 1-8: 8 линейных выходов (1/4" TRS).
- Mixer Sum Out: 2 общих выхода (1/4" TRS).
- ADAT/S/PDIF: Оптический вход/выход (TOSLINK).
- Word Clock: Вход (BNC) с терминацией.
- MIDI: 1 вход, 2 выхода (DIN-5).
- USB: Разъем USB 2.0 тип B.
- DC In: Разъем для внешнего блока питания 8V / 1A.

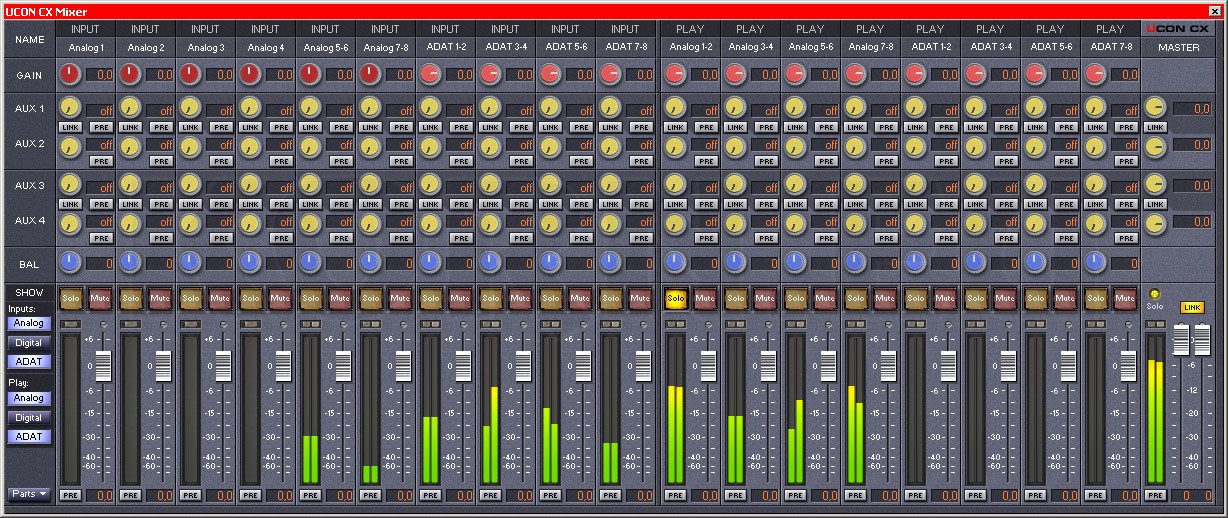

¶ Встроенный DSP-микшер
¶ Характеристики
- 32 канала: Микширование всех входных и выходных каналов.
- Аппаратная реализация: Работает непосредственно на DSP, без нагрузки на CPU.
- Прямой мониторинг: Микширование с нулевой задержкой.
- Total Recall: Все настройки могут быть сохранены и загружены.
¶ Функции
- Маршрутизация любых сигналов на любые выходы
- Создание нескольких мониторных смесей
- Управление через программное обеспечение
¶ Автономный режим (Stand-alone)
Ucon CX может использоваться как высококачественный ADAT-конвертер без подключения к компьютеру:
- Преобразование аналоговых сигналов в ADAT и обратно
- Сохранение настроек микшера
- Идеально для расширения каналов ADAT-совместимых устройств
¶ Программное обеспечение
¶ Комплексное ПО управления
- Полный контроль всех настроек
- Отображение параметров USB в реальном времени (включая ошибки)
- Управление DSP-микшером
- Настройка буфера и задержки (до 3 мс)
¶ Мониторинг USB
Утилита позволяет отслеживать многочисленные параметры USB-соединения, включая критически важные счётчики ошибок при записи/воспроизведении.
¶ Качество звука
¶ Субъективная оценка
- Отсутствие шумов: В отличие от многих USB-устройств, Ucon CX не страдает от наводок при движении мыши.
- Заземление: Нет проблем с гудением на выходах.
- Микрофонные предусилители: Достаточно тихие, около 50 дБ усиления (достаточно для динамических микрофонов, но не для ленточных).
- Общая оценка: "This is the best USB interface I’ve seen and one that can rival the more common Firewire devices for flexibility and performance."
¶ Производительность
- Задержка 3 мс @ 44.1 кГц достижима на Core 2 Duo.
¶ Маркетинговые материалы
"The UCON CX audio system is a 32 channel, very compact, multi functional audio- and MIDI interface for the USB 2.0 high speed bus. It combines on minimal space not only a high number of channels and offers a variety of connectors, but also represents a harmonic combination of profound and newly developed MARIAN technologies."
"The integrated A/D and D/A converters of the newest generation working with 24 Bit/96kHz and provide in connection with the sound optimized circuit design professional audio specifications. All inputs and outputs can be used simultaneously in full duplex operation and mixed and routed latency-free directly within the hardware using the integrated 32 channel digital mixer."
"The UCON CX audio system is multiple cascadable, hot plug capable and perfect not only as the studios main unit but especially for the mobile use, e.g. for professional recording systems with a notebook. Furthermore it can be used as high-quality stand-alone ADAT-converter."
¶ Цитаты из обзора
"My experience of USB audio on PCs is a bit of a mixed bag. Most of the USB devices I have tried (even very, very expensive ones) have suffered from induced noise problems, usually related to mouse movements... The Ucon CX suffered from none of these problems on the laptop and desktop I tried it on."
"The front panel sports the four xlr inputs, each input has a 20db pad, a signal presence led and an over led. Phantom power is applied globally and there's a front panel jack socket for headphones."
"With four mic amps on board the Ucon is a handy device for your tool bag. There's just under 50dB of gain so you won't be using your classic ribbon mics but there's enough oomph for dynamics and full fat phantom power for mics that require it. The mic amps are quiet enough to let you get on with with the business of recording."
"This is the best USB interface I've seen and one that can rival the more common Firewire devices for flexibility and performance. Top bits – audio performance, mix out, four mic inputs, works as a stand alone converter, comprehensive software."
¶ Преимущества и недостатки
¶ Плюсы
- 16 каналов (8 in / 8 out) через USB 2.0
- 4 микрофонных/инструментальных предусилителя с фантомным питанием
- 32-канальный аппаратный DSP-микшер с Total Recall
- Поддержка ADAT (8 каналов) и S/PDIF
- Word Clock вход для профессиональной синхронизации
- Автономный режим работы (ADAT-конвертер)
- Отличное качество звука (110 дБ SNR)
- Отсутствие шумов и наводок (проблема многих USB-устройств)
- 2 MIDI выхода
- Компактный полурэковый корпус
¶ Минусы
- Только Windows XP (на момент релиза)
- Отсутствие аппаратных регуляторов усиления на передней панели
- Очень яркий синий светодиод на передней панели
- Требуется внешний блок питания
- Нет MIDI-управления микшером
- ADAT ограничен 48 кГц

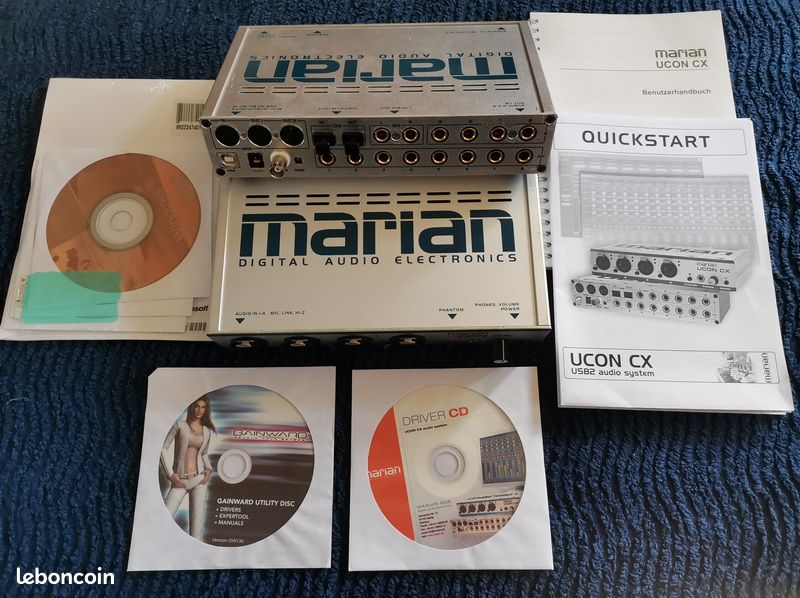

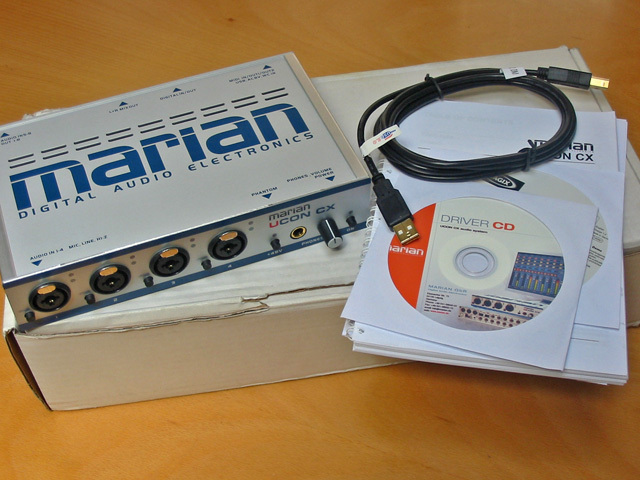

¶ Комплектация
- Интерфейс Ucon CX
- Внешний блок питания AC 8V / 1A
- Кабель USB 2.0
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы 1-4 | XLR/1/4" TRS (микрофон/инструмент) с Pad -20 dB, +48 В |
| Аналоговые входы 5-8 | 1/4" TRS (линейные) |
| Аналоговые выходы | 8 x 1/4" TRS |
| Общие выходы (Mixer Sum) | 2 x 1/4" TRS |
| Выход на наушники | 1 x 1/4" TRS с регулятором |
| ADAT | TOSLINK (8 in / 8 out, 24 бит, 36-52 кГц) |
| S/PDIF оптический | TOSLINK (2 in / 2 out, 24 бит, 32-96 кГц) |
| Word Clock | BNC (вход) |
| MIDI | 1 In, 2 Out |
| USB | 2.0 High Speed |
| DSP-микшер | 32 канала, аппаратный |
| SNR (АЦП) | 104 дБ(А) |
| SNR (ЦАП) | 110 дБ(А) |
| THD+N (АЦП) | 0.003% |
| THD+N (ЦАП) | 0.002% |
| Автономный режим | Да (ADAT-конвертер) |
| Питание | AC 8V / 1A (внешний) |
| Размеры | 218 x 44 x 130 мм |
