Производитель: Metalithic Systems
Тип устройства: Профессиональная система записи на жесткий диск (PCI-карта + внешний рэковый блок + ПО)
Год выпуска: 1998
Разрядность: 20 бит (АЦП/ЦАП)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI (Plug and Play)
Цена на момент релиза: $1795 ($1248 MSRP)
¶ Обзор

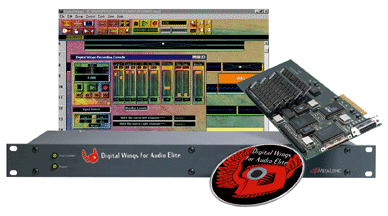

Metalithic Digital Wings for Audio Elite — это профессиональная версия уникальной системы записи Digital Wings for Audio, анонсированная в ноябре 1997 года и выпущенная в 1998. Elite представляет собой полностью интегрированное решение "всё в одном", состоящее из PCI-карты, внешнего рэкового блока Breakout Box и программного обеспечения Digital Wings for Audio 2.0 с пакетом эффектов Way Cool Edit.
В отличие от оригинальной системы (основанной на ISA-карте), Elite использует современную 32-битную PCI-карту с поддержкой Plug and Play и возможностью установки до 128 МБ оперативной памяти через стандартные 72-контактные SIMM-модули. Внешний блок содержит 8 аналоговых входов, 8 аналоговых выходов и стерео S/PDIF, обеспечивая 10 каналов ввода/вывода с 20-битным качеством.
Ключевая особенность: Технология аппаратного рендеринга (на базе FPGA-процессоров) позволяет работать со 128 дорожками даже на минимальной системе Pentium 133 с 32 МБ RAM, без необходимости в специальных жестких дисках или DSP-картах расширения.
Профессиональная архитектура: Все аналоговые преобразователи (20 бит, 64x oversampling) вынесены во внешний рэковый блок, что обеспечивает высокое качество звука (SNR >95 дБ) и защиту от шумов компьютера.
¶ Ключевые особенности
¶ PCI-карта
- Тип: 32-бит PCI, Plug and Play, совместимость с Windows 95.
- Процессор: FPGA-нанопроцессоры (на базе Metalithic Reconfigurable Computing Technology).
- DSP: MetaDSP на базе FPGA.
- Память: Возможность установки до 128 МБ оперативной памяти через стандартные 72-контактные SIMM-модули.
- MIDI: Вход/выход с поддержкой MIDI Time Code (MTC).
- Подключение блоков: Четыре порта RJ-45 для подключения до 4 блоков Breakout Box.
- Дополнительный разъем: 15-контактный для опционального ADAT и MIDI интерфейса.
¶ Внешний рэковый блок Breakout Box (10x10)
- Конфигурация: 8 аналоговых входов, 8 аналоговых выходов, стерео S/PDIF (всего 10 in / 10 out).
- Разъёмы: 1/4" TRS (симметричные/несимметричные).
- Уровни: Переключаемые +4 dBu / -10 dBV.
- АЦП/ЦАП: 20-бит, 64x oversampling, Delta-Sigma.
- S/PDIF: Коаксиальный цифровой вход/выход.
- Импеданс входа: 10 кОм.
- Импеданс выхода: 600 Ом.
- Частотный диапазон: 20 Гц - 20 кГц.
- Соотношение сигнал/шум: >95 дБ (A-взвешенный).
- THD: < 0.03%.
- Поддерживаемые частоты: 8, 11.025, 22.05, 32, 44.1, 48 кГц.
- Масштабирование: До 4 блоков на одну карту (до 40 каналов).

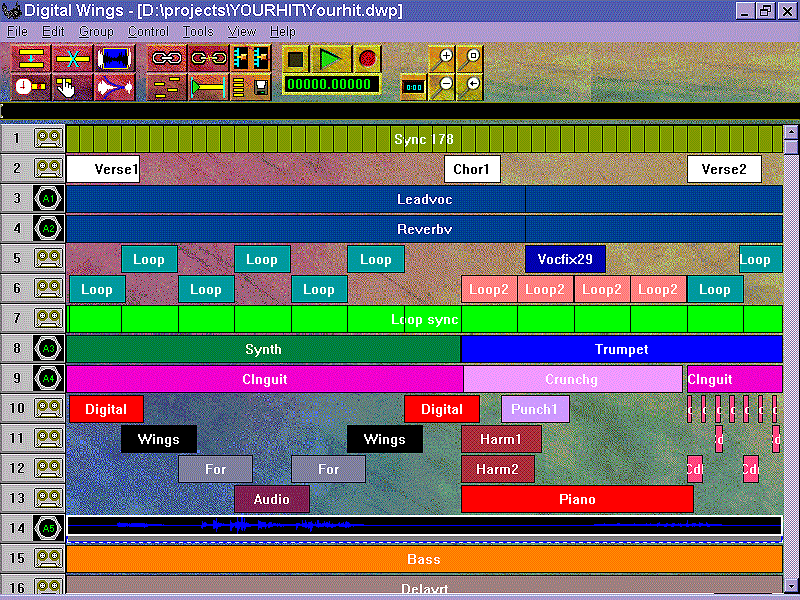

¶ Программное обеспечение (Digital Wings for Audio 2.0)
- 128 дорожек: Запись, воспроизведение и редактирование.
- Неразрушающее редактирование: Редактирование на уровне формы волны с неограниченной отменой действий (Undo).
- Квантайз: Точность до семпла (sample-accurate snap-to-grid).

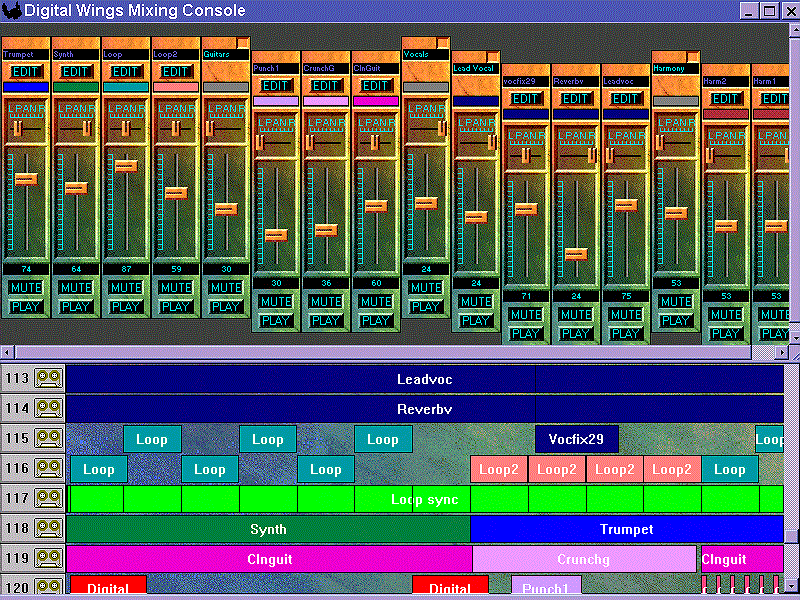

- 8 каналов реального времени: Регуляторы уровня, панорамы и фейды.
- Цветовое кодирование: Треки, группы и фейдеры можно раскрашивать для лучшей организации.

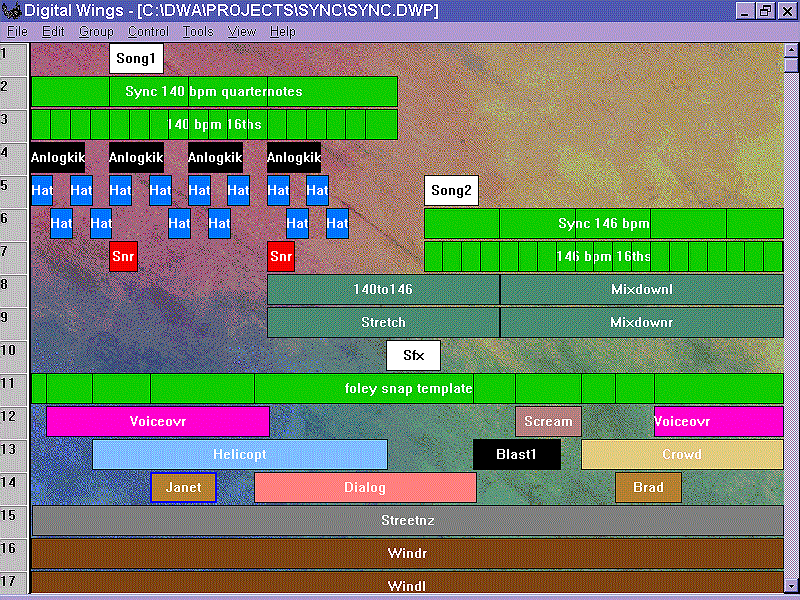

- Sync Tracks: Возможность создания нескольких синхро-дорожек для квантайза аудио, как в MIDI-секвенсорах.

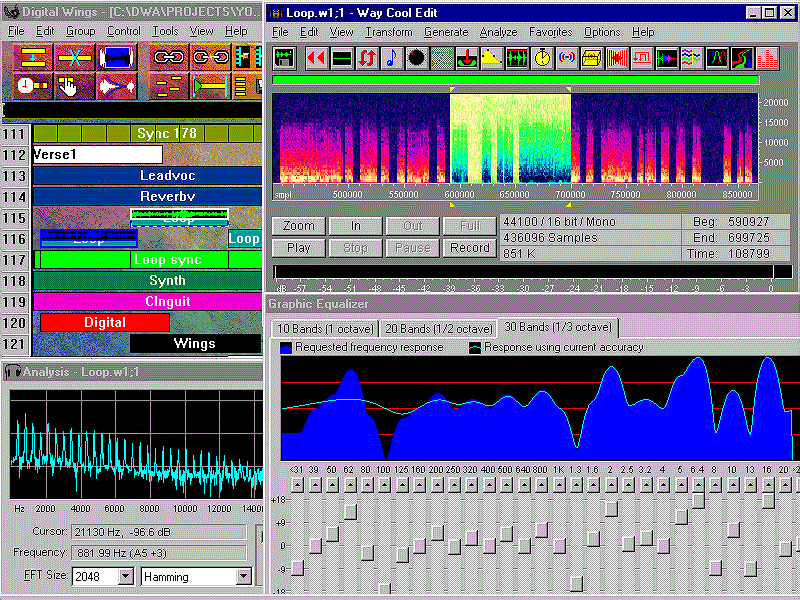

¶ Way Cool Edit (30 DSP-плагинов)
- Эффекты: Ревербератор, хорус, фленджер, задержка, эхо, кольцевая модуляция, дисторшн.
- Динамическая обработка: Компрессор, экспандер, лимитер, гейт, шумоподавление.
- Фильтры: Эквалайзер, фильтры различных типов.
- Временные эффекты: Сжатие/растяжение времени, сдвиг высоты тона.
- Генерация: Сигналы, шум (белый, розовый, коричневый), DTMF-тоны.
- Анализ: Частотный анализ.
- Импорт: Поддержка более 20 форматов файлов (AIFF, WAV, MPG, VOX, PCM, SND и др.).
¶ Опциональный ADAT и MIDI интерфейс
- ADAT оптический интерфейс (8 каналов).
- MIDI вход/выход.
- Частоты: 44.1/48 кГц.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Входы | Выходы |
|---|---|---|
| Тип разъемов | 8 x 1/4" TRS (симм./несимм.) | 8 x 1/4" TRS (симм./несимм.) |
| Номинальные уровни | +4 dBu / -10 dBV | +4 dBu / -10 dBV |
| Импеданс | 10 кОм | 600 Ом |
| Частотный диапазон | 20 Гц - 20 кГц | 20 Гц - 20 кГц |
| SNR | >95 дБ(A) | >95 дБ(A) |
| THD | < 0.03% | < 0.03% |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 20 бит | 20 бит |
| Oversampling | 64x | 64x |
| Тип | Delta-Sigma | Delta-Sigma |
¶ Поддерживаемые частоты дискретизации
8, 11.025, 22.05, 32, 44.1, 48 кГц.
¶ Системные требования
¶ Минимальные
- Процессор: Pentium 133 МГц
- ОЗУ: 32 МБ
- Слот: PCI
- ОС: Windows 95
- Жёсткий диск: 1 ГБ EIDE или SCSI-2
- CD-ROM: Для установки ПО
Примечание: Система обеспечивает 128 дорожек даже на минимальной конфигурации без необходимости в специальных жестких дисках или DSP-картах.
¶ Память на карте
PCI-карта Elite оснащена слотами для установки стандартных 72-контактных SIMM-модулей (до 128 МБ). Эта память используется для onboard-обработки и буферизации, что снижает нагрузку на основную память компьютера и повышает стабильность работы.
¶ Масштабирование
До четырех блоков Breakout Box могут быть подключены к одной PCI-карте через порты RJ-45, обеспечивая до 40 каналов одновременного ввода/вывода (32 аналоговых + 8 цифровых S/PDIF).
¶ Маркетинговые материалы
"Digital Wings for Audio Elite is a complete, professional-quality 128-track digital recording studio. It includes award-winning software, a pro-spec PCI-based processor card, and an external 10 x 10 rack-mount Breakout Box with 8 analog inputs, 8 analog outputs, and stereo SPDIF digital input/output."
"By keeping all audio out of the computer and in the single-space 10 x 10 Breakout Box, DWA Elite avoids the rat's nest of connectors and wires that plague most computer-based systems. This also allows for superb audio performance: 20 - 20 kHz frequency response, 92 dB signal-to-noise, and <0.03% distortion."
"Daryl Eigen, Metalithic Systems CEO, notes that 'DWA Elite is truly a second-generation product that marks a coming of age for the company. While others struggle to ship their first-generation systems, we've been enhancing our product line. All code has been rewritten from the ground up for 32-bit operation, and we've listened closely to the needs of professionals...'"
¶ Цитаты из пресс-релиза
"There has been a huge pent-up demand for a turnkey Windows hard disk recording solution, but few systems so far have delivered the optimum combination of professional-quality specs, comprehensive feature set, track count, and cost-effectiveness. Digital Wings for Audio Elite is the system people have been anticipating: its fast, fluid interface, coupled with bulletproof hardware backed by a 5-year limited warranty, is the best answer yet for professional-level hard disk recording."
"Unlike competing systems where track count is hardware-dependent, DWA Elite delivers a full 128 tracks at the minimum system requirements (Pentium 133/32 MB RAM). No special hard drives or accelerator boards are needed, making the system easy (and inexpensive) to set up and run."
¶ Планы на будущие обновления
- 8 каналов эквалайзера в реальном времени
- 2 канала эффектов задержки (фленджер, хорус, ревербератор)
- Поддержка сторонних плагинов
¶ Преимущества и недостатки
¶ Плюсы
- 128 дорожек даже на скромном компьютере (Pentium 133)
- Внешний рэковый блок с 20-битными преобразователями
- Возможность расширения до 40 каналов (4 блока)
- PCI-карта с Plug and Play (простая установка)
- Возможность установки до 128 МБ SIMM-памяти на карту
- 5-летняя гарантия на аппаратное обеспечение
- 30 DSP-плагинов Way Cool Edit в комплекте
- Поддержка MIDI Time Code (MTC)
¶ Минусы
- Только 20 бит (не 24 бит)
- Максимальная частота 48 кГц (нет 96 кГц)
- Требуется внешний блок питания для Breakout Box
- Система требовала установки дополнительной памяти на карту для максимальной производительности

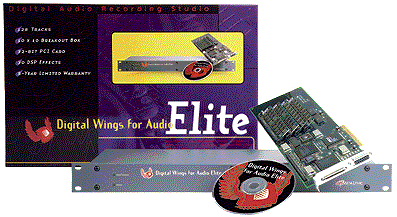

¶ Комплектация
- PCI-карта Digital Wings Elite
- Внешний рэковый блок Breakout Box (1U)
- Кабель связи (15 футов, 100BASE-T с разъёмами RJ-45)
- Программное обеспечение Digital Wings for Audio 2.0
- Way Cool Edit (30 DSP-плагинов)
- Драйверы для Windows 95
- Руководство пользователя
¶ Опциональные аксессуары
- ADAT и MIDI интерфейс (с разъёмом для подключения)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная система записи (PCI + внешний блок) |
| Макс. дорожек | 128 |
| Аналоговые входы | 8 x 1/4" TRS (симм./несимм., +4/-10) |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм., +4/-10) |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) |
| АЦП/ЦАП | 20 бит, 64x oversampling |
| SNR | >95 дБ(A) |
| THD | < 0.03% |
| Частоты | 8 - 48 кГц |
| PCI-карта | 32-бит, Plug and Play, с SIMM-слотами (до 128 МБ) |
| Подключение блоков | 4 x RJ-45 (до 40 каналов) |
| MIDI | 1 in, 1 out (с MTC) |
| Опционально | ADAT, MIDI через 15-pin разъем |
| ОС | Windows 95 |
| Процессор (мин.) | Pentium 133 МГц |
| ОЗУ (мин.) | 32 МБ |
| Гарантия | 5 лет |
